Релаксометры iTMR-10
| Номер в ГРСИ РФ: | 76074-19 |
|---|---|
| Категория: | Релаксометры |
| Производитель / заявитель: | ООО "Магнитные системы и технологии", г.Екатеринбург |
Релаксометры iTMR-10 (далее - релаксометры) предназначены для измерений открытой пористости образцов керна или шлама, а также для измерений времени релаксации водородсодержащей жидкости в образце.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 76074-19 |
| Наименование | Релаксометры |
| Модель | iTMR-10 |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 13.09.2024 |
Производитель / Заявитель
ООО "Магнитные системы и технологии", г.Екатеринбург
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 5 |
| Найдено поверителей | 1 |
| Успешных поверок (СИ пригодно) | 5 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 76074-19: Описание типа СИ | Скачать | 80.4 КБ | |
| 76074-19: Методика поверки МП 18-251-2019 | Скачать | 7.5 MБ |
Описание типа
Назначение
Релаксометры iTMR-10 (далее - релаксометры) предназначены для измерений открытой пористости образцов керна или шлама, а также для измерений времени релаксации водородсодержащей жидкости в образце.
Описание
Принцип действия релаксометров основан на определении открытой пористости путем регистрации сигнала ядерного магнитного резонанса (далее - ЯМР) от атомов водорода водородсодержащей жидкости, насыщающей поровое пространство исследуемых образцов. Исследуемый образец, насыщенный водородсодержащей жидкостью, помещается в постоянное однородное магнитное поле. При этом магнитные моменты ядер водорода ориентируются вдоль направления приложенного поля, в результате возникает намагниченность. Затем к образцу прикладывается последовательность радиочастотных импульсов электромагнитного поля, которая вызывает ЯМР-сигнал. По полученным данным строится зависимость ЯМР-сигнала от времени, которая используется для определения времен ЯМР-релаксации (спин-спиновой или спин-решеточной). Амплитуда ЯМР-сигнала прямо пропорциональная пористости, а время релаксации связано с размерами пор и природой жидкости, заполняющей поры.
Релаксометр состоит из единого блока, содержащего в корпусе ЯМР-датчик с магнитной системой и отсек электроники. В зависимости от размера измеряемых образцов магнитная система позволяет устанавливать ЯМР-датчики различного типа: D30 - для измерения образцов диаметром до 30 мм, D40 - для измерения образцов диаметром до 42 мм. ЯМР-датчик D30 содержит градиентную катушку, что позволяет проводить измерения в градиенте магнитного поля.
Управление работой релаксометра, сбор, хранение данных и расчеты осуществляются при помощи персонального компьютера и специального программного обеспечения.

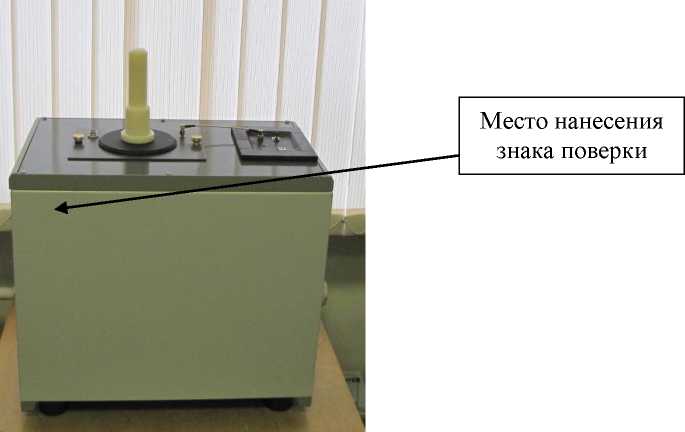

Общий вид релаксометра, обозначение места нанесения знака поверки представлены на рисунке 1.
Место нанесения знака поверки

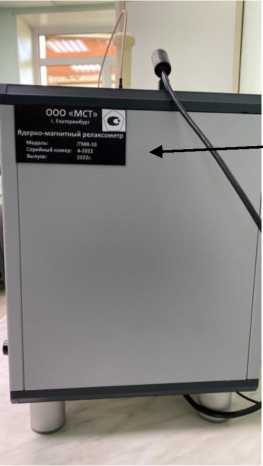

Рисунок 1 - Общий вид релаксометра iTMR-10, обозначение места нанесения знака поверки
Пломбирование релаксометров не предусмотрено.
Программное обеспечение
Релаксометры оснащены программным обеспечением (далее - ПО), позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер или на принтер.
Уровень защиты программного обеспечения релаксометров от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Relax NMR |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0 |
|
Цифровой идентификатор |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений открытой пористости, % |
от 3 до 50 |
|
Пределы допускаемой абсолютной погрешности измерений открытой пористости, % |
±0,8 |
|
Диапазон показаний открытой пористости, % |
от 0 до 100 |
|
Предел допускаемого относительного среднего квадратического отклонения результатов измерений времени спин-спиновой релаксации воды*, % |
3 |
|
* Вода дистиллированная по ГОСТ 6709-72 | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Рабочая частота (частота Лармора), МГц |
от 2,0 до 2,4 |
|
Максимальный размер исследуемого образца при использовании ЯМР-датчика D30, мм: - диаметр - длина |
30 40 |
|
Максимальный размер исследуемого образца при использовании ЯМР-датчика D40, мм: - диаметр - длина |
42 50 |
|
Минимальный объем жидкости в образце, см3 |
1 |
|
Минимальный интервал между спин-эхо при использовании ЯМР-датчика D30, ТЕ, мкс |
80 |
|
Минимальный интервал между спин-эхо при использовании ЯМР-датчика D40, ТЕ, мкс |
120 |
|
Максимальный интервал между спин-эхо, ТЕ, мс |
10 |
|
Время цикла анализа керна стандартного размера при пористости в диапазоне от 10 до 15 %, мин, не более |
2 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Постоянная катушки, создающей градиент магнитного поля, Гс/А |
5 |
|
Габаритные размеры, мм, не более: | |
|
- высота |
450 |
|
- ширина |
270 |
|
- длина |
380 |
|
Масса, кг, не более |
30 |
|
Средний срок службы, лет, не менее: | |
|
- магнитная система |
20 |
|
- электронный блок |
5 |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
220 ± 22 |
|
- частота переменного тока, Гц |
50 ± 1 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, оС |
от +20 до +30 |
|
- относительная влажность, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
Знак утверждения типа
наносится на лицевую панель релаксометра методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерения
|
Наименование |
Обозначение |
Количество |
|
Релаксометр |
iTMR-10 |
1 шт. |
|
ЯМР-датчик для измерения образцов диаметром до 30 мм (с градиентной катушкой) |
D30 |
1 шт. |
|
ЯМР-датчик для измерения образцов диаметром до 42 мм |
D40 |
1 шт. |
|
Держатель образца диаметром до 30 мм |
HD30 |
1 шт. |
|
Держатель образца диаметром до 42 мм |
HD40 |
1 шт. |
|
Шнур сетевой |
- |
1 шт. |
|
Внешний источник питания 220В/19В-3А |
- |
1 шт. |
|
Кабель интерфейсный |
Кабель USB |
1 шт. |
|
Калибровочный образец |
СОП-15 |
1 шт. |
|
Программное обеспечение на компакт-диске или флэш-носителе |
Relax NMR |
1 шт. |
|
Руководство по эксплуатации |
РЭ |
1 экз. |
|
Руководство пользователя ПО |
РП |
1 экз. |
|
Методика поверки |
МП 18-251-2019 |
1 экз. |
Поверка
осуществляется по документу МП 18-251-2019 «ГСИ. Релаксометры iTMR-10. Методика поверки», утвержденному ФГУП «УНИИМ» 15 апреля 2019 г.
Основные средства поверки:
- ГСО 11116-2018/ГСО 11119-2018 стандартные образцы открытой пористости горных пород (имитаторы) (набор ОПГП СО УНИИМ), интервал аттестованных значений от 3 до 50 %, границы допускаемых значений абсолютной погрешности аттестованного значения при Р=0,95 в интервале допускаемых аттестованных значений от 3,00 до 10,00 % ±0,30 %, границы допускаемых значений абсолютной погрешности аттестованного значения при Р=0,95 в интервале допускаемых аттестованных значений от 10,00 до 50,00 % ±0,40 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на лицевую часть релаксометра, как показано на рисунке 1.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
33.20.6-010-04694672-2018 «Релаксометр iTMR-10». Технические условия
