Преобразователи измерительные ВЭС ПИ
| Номер в ГРСИ РФ: | 76078-19 |
|---|---|
| Производитель / заявитель: | ООО "Вибратор-Электроникс-Сервис", г.С.-Петербург |
Преобразователи измерительные ВЭС ПИ (далее по тексту - ВЭС ПИ) предназначены для преобразования с нормированными метрологическими характеристиками входных аналоговых сигналов от внешних первичных измерительных преобразователей (термопреобразователей сопротивления, термопар) и входных сигналов силы постоянного тока в унифицированный выходной сигнал силы постоянного тока в диапазоне от 4 до 20 мА и в цифровые коды (выходные интерфейсы RS485).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 76078-19 |
| Наименование | Преобразователи измерительные |
| Модель | ВЭС ПИ |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 13.09.2024 |
Производитель / Заявитель
ООО "Вибратор-Электроникс-Сервис", г.С.-Петербург
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 3 года |
| Зарегистрировано поверок | 10 |
| Найдено поверителей | 2 |
| Успешных поверок (СИ пригодно) | 10 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 76078-19: Описание типа СИ | Скачать | 160.7 КБ | |
| 76078-19: Методика поверки МП 2064-0139-2019 | Скачать | 988.8 КБ |
Описание типа
Назначение
Преобразователи измерительные ВЭС ПИ (далее по тексту - ВЭС ПИ) предназначены для преобразования с нормированными метрологическими характеристиками входных аналоговых сигналов от внешних первичных измерительных преобразователей (термопреобразователей сопротивления, термопар) и входных сигналов силы постоянного тока в унифицированный выходной сигнал силы постоянного тока в диапазоне от 4 до 20 мА и в цифровые коды (выходные интерфейсы RS485).
Описание
Принцип действия преобразователей измерительных ВЭС ПИ заключается в аналогоцифровом преобразовании входных аналоговых сигналов в цифровые коды. Для формирования выходных аналоговых сигналов силы постоянного тока используется цифро-аналоговое преобразование. Полученные в результате преобразования аналоговые сигналы силы постоянного тока и цифровые коды передаются на верхний уровень. ВЭС ПИ выпускаются в различных модификациях (ВЭС ПИ-02, -03, -04, -05, -06, -07, -09, -10, -11, -12, -13), отличающихся количеством входных измерительных каналов (ИК) и встроенных реле, материалом корпуса, питанием, массой и габаритными размерами. Модификации ВЭС ПИ-02, -03, -04, -05, -09, -10, -11, -12 имеют встроенную память и по запросу с верхнего уровня обеспечивают возможность считывания архивных результатов преобразования. Модификации ВЭС ПИ, у которых предусмотрено 2 входных канала, могут быть сконфигурированы для преобразования как двух однотипных сигналов, так и для сигналов разного типа (например, один канал - для преобразования сигналов от термопреобразователей сопротивления, другой - от термопар). Модификация
ВЭС ПИ-13 не имеет выходного аналогового интерфейса (предусмотрен только интерфейс RS485), поэтому результаты преобразования входных сигналов в силу выходного постоянного тока визуализируются на внешнем компьютере с установленной прикладной программой "Конфигуратор".
Конструктивно ВЭС ПИ выполняются в металлических или пластмассовых корпусах, а также могут выпускаться без корпуса (в виде платы). Все модификации ВЭС ПИ, выпускаемые в корпусном исполнении, снабжены цифровыми светодиодными индикаторами (кроме модификации ВЭС ПИ-13) для визуализации результатов преобразования входных сигналов (справочно). Питание (в зависимости от модификации) осуществляется от источников напряжения постоянного тока 1,5 В или 24 В, от сети переменного тока 220 В, 50 Гц. По заказу ВЭС ПИ могут поставляться в комплекте с поддерживаемыми ими первичными измерительными преобразователями и соответствующими установочными устройствами. Механическая защита встроенного в память преобразователей программного обеспечения осуществляется за счет установки разрушаемой шильд-наклейки на разъемных частях корпуса ВЭС ПИ.
Общие виды модификаций преобразователя измерительного ВЭС ПИ показаны на рисунках 1 - 7.

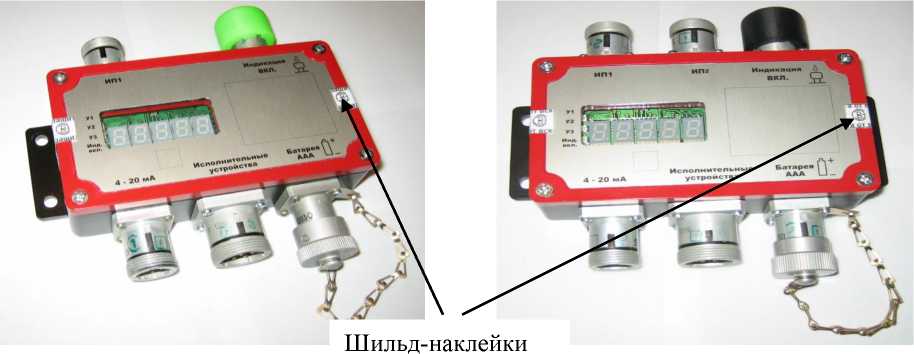

Рисунок 1 - Общий ви,. Рисунок 2 - Общий вид
модификаций ВЭС ПИ-02, -04 модификаций ВЭС ПИ-03, -05

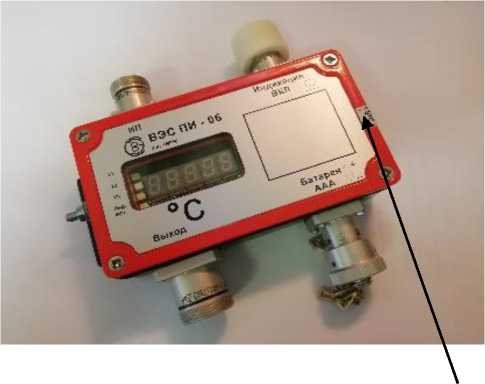

Рисунок 3 - Общий вид модификации ВЭС ПИ-06

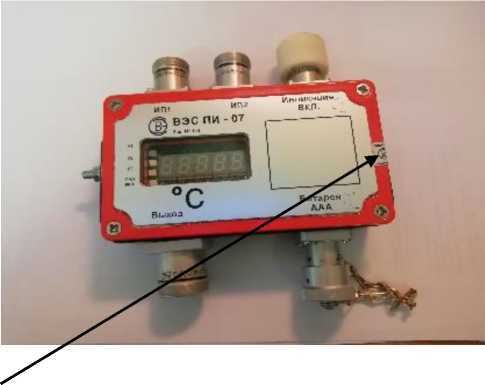

Рисунок 4 - Общий вид модификации ВЭС ПИ-07
Шильд-наклейки
Рисунок 5 - Общий вид модификаций ВЭС ПИ-09,-11
Рисунок 6 - Общий вид модификаций ВЭС ПИ-10, -12
Рисунок 7 - Общий вид модификации ВЭС ПИ-13
Программное обеспечение
Встроенное программное обеспечение (ВПО) заносится в энергонезависимую память модулей на предприятии-изготовителе и в процессе эксплуатации изменению не подлежит Метрологические характеристики ВЭС ПИ нормированы с учетом ВПО. Прикладное ПО "Конфигуратор" устанавливается на внешний ПК. Оно обеспечивает конфигурирование ВЭС ПИ и визуализацию результатов преобразования на экране монитора внешнего ПК.
Таблица 1 - Идентификационные данные ПО "Конфигуратор"
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
CONFIG01 |
|
Номер версии (идентификационный номер) ПО |
VASHD411615TPO |
|
Цифровой идентификатор ПО (по CRC32) |
B4D95A17 |
Таблица 2 - Идентификационные данные встроенного ПО ВЭС ПИ - 13
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
VES01 |
|
Номер версии (идентификационный номер) ПО |
VASHD411615PO00 |
|
Цифровой идентификатор ПО (по CRC32) |
21209D83 |
Таблица 3 - Идентификационные данные встроенного ПО ВЭС ПИ - 06
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
VES02 |
|
Номер версии (идентификационный номер) ПО |
VASHD411615PO01 |
|
Цифровой идентификатор ПО (по CRC32) |
DD985034 |
Таблица 4 - Идентификационные данные встроенного ПО ВЭС ПИ - 07
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
VES03 |
|
Номер версии (идентификационный номер) ПО |
VASHD411615PO02 |
|
Цифровой идентификатор ПО (по CRC32) |
0B569AC2 |
Таблица 5 - Идентификационные данные встроенного ПО ВЭС ПИ - 02,-04,-09,-11
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
VES05 |
|
Номер версии (идентификационный номер) ПО |
VASHD411615PO04 |
|
Цифровой идентификатор ПО (по CRC32) |
FE33EC6A |
Таблица 6 - Идентификационные данные встроенного ПО ВЭС ПИ - 03,-05,-10,-12
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
VES06 |
|
Номер версии (идентификационный номер) ПО |
VASHD411615PO05 |
|
Цифровой идентификатор ПО (по CRC32) |
90CA8FD8 |
Программная защита ВПО реализована за счет наличия пароля допуска и контроля целостности памяти калибровочных коэффициентов ВПО.
Уровень защиты метрологически значимой части ПО «Конфигуратор» и ВПО преобразователей ВЭС ПИ от непреднамеренных и преднамеренных изменений - «высокий» по Р 50.2.077-2014.
Технические характеристики
Таблица 7 - Метрологические характеристики_____
|
Входной сигнал ИК |
Контролируемый технологический параметр |
Пределы допускаемой основной приведенной погрешност и, % |
Примечан ия | |
|
Наименование |
Диапазон | |||
|
Сигналы от термопреобразователей сопротивления, от 8 до 1250 Ом |
температура, °С | |||
|
50М,100М (а=0,00428 °С-1) |
от -50 до +150 |
±0,50 |
НСХ по ГОСТ Р 6651-2009 | |
|
50П,100П,500П (а=0,00391 °С-1) |
от -50 до +400 | |||
|
Pt10 (а=0,00385 °С-1) |
от -50 до +150 | |||
|
Pt50, Pt100 (а=0,00385 °С-1) |
от -50 до +400 | |||
|
Сигналы от термопар, от -2,5 до +31,5 мВ | ||||
|
ТХА(К) |
от -40 до +400 |
±0,50 |
НСХ по ГОСТ Р 8.5852001 | |
|
TXK(L) |
от -40 до +400 | |||
|
ТПП (S) |
от 0 до +1300 | |||
|
ТПР (В) |
от +600 до +1600 | |||
|
Сила входного постоянного тока в диапазоне от 4 до 20 мА |
уровень, м |
от 0 до 40 |
±0,25 | |
|
расход, м3/ч |
от 0 до 1000 | |||
|
давление, МПа |
от 0 до 0,25 | |||
|
Сила выходного постоянного тока, мА: - с входными сигналами от термопреобразователей сопротивления и термопар - с входными сигналами силы постоянного тока |
- |
от 4 до 20 от 4 до 20 |
±0,50 ±0,25 |
*) |
|
Температурный коэффициент каналов (%/10 °С), не более: - с входными сигналами от термопреобразователей сопротивления и термопар - с входными сигналами силы постоянного тока |
0,250 0,125 | |||
|
Нормальные условия измерений: - диапазон температуры окружающего воздуха, °С - относительная влажность воздуха, % - диапазон атмосферного давления, кПа |
от +15 до +25 от 30 до 80 от 84 до 106 | |||
|
*) выходной сигнал силы постоянного тока является результатом преобразования входных сигналов от термопреобразователей сопротивления и термопар и результатом прохождения входного сигнала от 4 до 20 мА через блок гальваноразвязки. Примечания: 1. Нормирующим значением при определении приведенной погрешности является верхний предел диапазона выходного сигнала силы постоянного тока; 2. Указанные в таблице пределы допускаемой основной приведенной погрешности преобразования сигналов от термопар приведены с учетом погрешности встроенного канала компенсации температуры холодного спая. | ||||
Таблица 8 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - диапазон температуры окружающего воздуха, °С - относительная влажность воздуха при температуре +25 °С (без конденсации влаги), %, не более - диапазон атмосферного давления, кПа |
от +5 до +50 80 от 84 до 106,7 |
|
Электрическое питание: - напряжение переменного тока с частотой 50 Гц, В ВЭС ПИ-04, -05, -11, -12 - напряжение постоянного тока, В ВЭС ПИ-02, -03, -09, -10, -13 - напряжение постоянного тока, В ВЭС ПИ-06, -07 1) |
220 24 1,5 |
|
Потребляемая мощность, Вт (ВА), не более |
2 |
|
Количество входных измерительных каналов (ИК): ВЭС ПИ-02, -04, -06, -09, -11, -13 ВЭС ПИ-03, -05, -07, -10, -12 |
1 2 |
|
Тип индикаторов на передней панели: ВЭС ПИ-02, -03, -04, -05, -06, -07 -09, -10, -11,-12 ВЭС ПИ-13 |
светодиодный нет |
|
Тип выходного интерфейса: ВЭС ПИ-02, -03, -04, -05, -06, -07 -09, -10, -11 ,-12, -13 |
RS485 |
|
Количество встроенных реле: ВЭС ПИ-02, -04, -09, -11 ВЭС ПИ-03, -05, -10, -12 ВЭС ПИ-06, -07, -13 |
3 6 нет |
|
Габаритные размеры (Ширина^Высота^Глубина), мм, не более: ВЭС ПИ-02, -03, -04, -05, -06, -07 ВЭС ПИ-09, -10, -11, -12 ВЭС ПИ-13 |
140х120х34 120х141х56 65х45х15 |
|
Масса, кг, не более: ВЭС ПИ-02, -03, -04, -05, -06, -07 ВЭС ПИ-09, -10, -11, -12 ВЭС ПИ-13 |
0,50 0,30 0,05 |
|
Корпус преобразователя: ВЭС ПИ-02, -03, -04, -05, -06, -07 ВЭС ПИ-09, -10, -11, -12 ВЭС ПИ-13 |
металлический пластмассовый нет |
|
Средняя наработка на отказ, ч |
50000 |
|
Средний срок службы, лет |
17 |
|
1) Источник питания ВЭС ПИ-06, -07 1,5 В является встроенным. | |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на заднюю панель ВЭС ПИ - в виде наклейки.
Комплектность
Таблица 9 - Комплектность преобразователей измерительных ВЭС ПИ
|
Наименование |
Обозначение |
Кол-во |
Примечание |
|
Преобразователь измерительный ВЭС ПИ |
ВЭС ПИ-ХХ |
1 шт. |
Модификация определяется заказом |
|
Руководство по эксплуатации |
ВАШД.411615.001 РЭ |
1 экз. | |
|
Методика поверки |
МП 2064-0139-2019 |
1 экз. | |
|
Паспорт |
ВАШД.411615.001 ПС |
1 экз. | |
|
Прикладное ПО |
«Конфигуратор» |
1 экз. |
на CD диске |
|
Первичные измерительные преобразователи и установочные устройства к ним |
- |
1 компл. |
по заказу |
Поверка
осуществляется по документу МП 2064-0139-2019 «ГСИ. Преобразователи измерительные ВЭС ПИ. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д. И. Менделеева» 11 апреля 2019 г.
Основные средства поверки:
- калибратор универсальный Н4-17 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 46628-11);
- вольтметр универсальный цифровой GDM-78261 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 52669-13);
- магазин сопротивления Р4831, кл.0,02 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 48930-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Приказ Росстандарта от 01.10.2018 № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»
Приказ Росстандарта от 15.02.2016 г. № 146 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления»
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ТУ 4389-004-76150720-2013 (с изм.1, 2, 3) Преобразователи измерительные ВЭС ПИ. Технические условия
