Счетчики электрической энергии статические однофазные УЭ1
Номер в ГРСИ РФ: | 76117-19 |
---|---|
Категория: | Счетчики электроэнергии |
Производитель / заявитель: | ООО "ЛУЧ Интеграция", г.Пермь |
![КтоПоверит](https://all-pribors.ru/images/logo-full-kp-site.png)
Счетчики электрической энергии статические однофазные УЭ1 (далее - счетчики) предназначены для измерений активной и реактивной электрической энергии в соответствии с требованиями ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.23-2012, измерений показателей качества электрической энергии (фазное напряжение переменного тока, сила переменного тока, активная, реактивная и полная электрическая мощность, коэффициент мощности, частота сети, положительное и отрицательное отклонение напряжения, отклонение частоты) в соответствии с требованиями ГОСТ 30804.4.30-2013 в однофазных двухпроводных электрических сетях переменного тока частотой 50 Гц.
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | 76117-19 |
Наименование | Счетчики электрической энергии статические однофазные |
Модель | УЭ1 |
Страна-производитель | РОССИЯ |
Срок свидетельства (Или заводской номер) | 13.09.2024 |
Производитель / Заявитель
ООО "ЛУЧ Интеграция", г.Пермь
РОССИЯ
Поверка
Межповерочный интервал / Периодичность поверки | 16 лет |
Зарегистрировано поверок | 3594 |
Найдено поверителей | 4 |
Успешных поверок (СИ пригодно) | 3593 (100%) |
Неуспешных поверок (СИ непригодно) | 1 (0%) |
Актуальность информации | 30.06.2024 |
Поверители
Скачать
76117-19: Описание типа СИ | Скачать | 138.5 КБ | |
76117-19: Методика поверки ИЦРМ-МП-081-19 | Скачать | 7.7 MБ |
Описание типа
Назначение
Счетчики электрической энергии статические однофазные УЭ1 (далее - счетчики) предназначены для измерений активной и реактивной электрической энергии в соответствии с требованиями ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.23-2012, измерений параметров сети и показателей качества электрической энергии (среднеквадратических значений фазного напряжения переменного тока, среднеквадратических значений силы переменного тока, активной, реактивной и полной электрической мощности, коэффициента мощности, частоты сети, положительного и отрицательного отклонений напряжения переменного тока по ГОСТ 32144-2013 (класс S), отклонения частоты переменного тока, длительности провала напряжения, глубины провала напряжения, длительности перенапряжения, величины перенапряжения, длительности прерывания напряжения) в соответствии с требованиями ГОСТ 30804.4.30-2013 в однофазных двухпроводных электрических сетях переменного тока частотой 50 Гц.
Описание
Принцип действия счетчиков основан на воздействии тока и напряжения сети переменного тока на измерительный элемент счетчика, преобразующего их в постоянный уровень напряжения, величина которого пропорциональна мощности измеряемой электрической энергии с последующим интегрированием по времени для вычисления и отображения на дисплее отчетного устройства и передачи по различным каналам связи с использованием стандартных протоколов передачи данных результатов измерений и информации:
- количества активной электрической энергии не менее, чем по четырем тарифам, и суммы, кВт^ч;
- количества реактивной электрической энергии не менее, чем по четырем тарифам, и суммы, квар^ч;
- параметров сети (среднеквадратических значений фазного напряжения переменного тока, среднеквадратических значений силы переменного тока, активной, реактивной и полной электрической мощности, коэффициента мощности, частоты сети);
- значения тока в нулевом проводе;
- небаланса токов в фазном и нулевом проводах;
- показателей качества электрической энергии (положительного и отрицательного отклонений напряжения по ГОСТ 32144-2013, отклонения частоты (с уточнением в части диапазона измерений частоты от 47,5 до 52,5 Гц), длительности провала напряжения, глубины провала напряжения, длительности перенапряжения, величины перенапряжения, длительности прерывания напряжения) с погрешностью измерений не ниже класса S согласно ГОСТ 30804.4.30-2013;
- текущего времени и даты.
Счетчики выпускаются в двух корпусных исполнениях - для установки в помещении, шкафу, щитке (далее - шкафного исполнения) и для установки вне помещения (далее - исполнение Split).
Конструкция счетчиков состоит из пластмассового корпуса и прозрачной крышки клеммной колодки. В корпусе расположены печатная плата, клеммная колодка, измерительные элементы, имеющие цепь измерения силы переменного тока и цепь измерения напряжения переменного тока в однофазной сети переменного тока, а также цепь для контроля силы тока в нулевом проводе, вспомогательные цепи и источник постоянного тока, встроенные часы реального времени (RTC), источник автономного питания, реле отключения нагрузки, жидкокристаллический дисплей (далее - ЖКИ) (только у счетчиков шкафного исполнения).
Дисплей счетчика исполнения Split является дистанционным, поставляется опционально. Связь между дистанционным дисплеем и счетчиком осуществляется по радиоинтерфейсу. На передней панели дистанционного дисплея расположены две кнопки управления выводом информации.
Крышка клеммной колодки при опломбировании предотвращает доступ к внутреннему устройству счетчика.
Счетчики предназначены для эксплуатации как в качестве самостоятельного устройства, так и в составе информационных измерительных систем (далее - ИИС) и информационноизмерительных комплексов (далее - ИИК) контроля и учета электроэнергии.
Счетчики поддерживают следующие интерфейсы связи, в зависимости от модификации:
- радиомодули;
- интерфейс оптического типа (оптический порт);
- импульсное выходное устройство оптическое;
- RS-485.
Счетчики обеспечивают возможности дистанционного считывания по цифровым интерфейсам измерительной информации с метками времени измерения, удалённого доступа и параметрирования.
В счетчиках с радиоинтерфейсом реализована функция инициативной передачи зарегистрированных событий на уровень информационно-измерительного комплекса электроустановки (далее - ИИКЭ) или ИИК при их возникновении и выбора состава передаваемых событий.
Счетчики обеспечивают регистрацию и хранение в энергонезависимой памяти следующей информации:
- профиль нагрузки с программируемым интервалом времени от 1 до 60 минут, и глубиной хранения не менее 90 суток при интервале 30 мин;
- значения активной и реактивной электрической энергии с нарастающим итогом
суммарно и раздельно по тарифам за сутки, глубина хранения не менее 60 суток;
- значения активной и реактивной электрической энергии с нарастающим итогом
суммарно и раздельно по тарифам на начало текущего и предыдущих 36 программируемых расчетных периодов.
Счетчики обеспечивают защиту от несанкционированного доступа к изменению данных, параметров настройки, журнала событий, загруженных программ (на программном уровне -установка паролей, на аппаратном уровне - электронные пломбы корпуса и клеммной крышки).
Счетчики обеспечивают возможность полного и (или) частичного ограничения режима потребления электрической энергии (управления нагрузкой), с использованием встроенного коммутационного аппарата (кроме приборов учета электрической энергии трансформаторного включения) в случаях:
- запроса ИИС;
- превышения заданных в приборе учета электрической энергии пределов параметров сети;
- превышения заданного в приборе учета электрической энергии предела электрической энергии (мощности);
- при попытке несанкционированного доступа (вскрытие клеммной крышки, вскрытие корпуса (для разборных корпусов) и воздействие постоянным и переменным магнитным полем).
Счетчики обеспечивают возможность возобновления подачи электрической энергии по запросу ИИС, в том числе путем фиксации встроенного коммутационного аппарата в положении «включено» непосредственно на приборе учета электрической энергии.
Счетчики имеют возможность физической (аппаратной) блокировки срабатывания встроенного коммутационного аппарата, используемого для полного и (или) частичного ограничения (возобновления) режима потребления электрической энергии.
Счетчики имеют встроенные энергонезависимые часы реального времени с поддержкой текущего времени (секунды, минуты, часы) и календаря (число, месяц, год), обеспечивающие:
- ведение даты и времени;
- внешнюю ручную и автоматическую коррекцию (синхронизацию);
- возможность автоматического переключения на зимнее/летнее время.
В счетчиках реализована возможность задания не менее 4-х тарифных зон суток.
Счетчики имеют энергонезависимую память, сохраняющую данные при отключении питания более 30 лет.
Счетчики содержат журнал событий с возможностью хранения не менее 2500 записей (не менее 500 событий по каждому журналу), в котором фиксируются время и дата наступления следующих событий:
- дата, время вскрытия клеммной крышки и крышки корпуса прибора;
- дата, время перепрограммирования;
- дата, время включения и отключения встроенного коммутационного аппарата с указанием причины;
- дата, время, тип и параметры выполненной команды;
- попытка доступа с неуспешной идентификацией и (или) аутентификацией;
- попытка доступа с нарушением правил управления доступом;
- попытка несанкционированного нарушения целостности программного обеспечения и параметров;
- воздействие постоянного магнитного поля со значением модуля вектора магнитной индукции свыше 100 мТл или переменного магнитного поля со значением модуля вектора магнитной индукции свыше 150 мТл (пиковое значение) с визуализацией индикации;
- нарушения индивидуальных параметров качества электроснабжения;
- факт связи с прибором учета, который привел к изменению параметров конфигурации, режимов функционирования (в том числе введение полного и (или) частичного ограничения (возобновления) режима потребления электрической энергии (управление нагрузкой);
- дата и время отклонения напряжения в измерительных цепях от заданных пределов;
- отсутствие напряжения либо значение ниже запрограммированного порога с фиксацией времени пропадания и восстановления напряжения;
- изменение направления перетока мощности;
- превышение соотношения величин потребления активной и реактивной мощности;
- небаланс тока в нулевом и фазном проводе;
- превышение заданного предела мощности;
- инициализации прибора учета (далее - ПУ), последнего сброса, число сбросов;
- результаты самодиагностики с формированием обобщённого сигнала работоспособности измерительного блока, вычислительного блока, таймера (RTC), радиомодуля, дисплея, блока питания, блока памяти (подсчет контрольной суммы);
- температуры внутри корпуса приборов учета;
- изменение текущих значений времени и даты при синхронизации времени, с фиксацией в журнале событий времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.
Счетчики имеют возможность передачи зарегистрированных событий в ИИС по инициативе прибора учета электрической энергии в момент их возникновения и выбор их состава.
Структура условного обозначения счетчиков:
уЭ1 ХВ Х(Х)А XXXX -Х
Класс точности
Варианты: A, B, C___________________________________________
Дополнительные функции и интерфейсы:
O - оптический интерфейс;
A - RS-485;
N - NB-IOT;
W - LoraWan;
Z - ZigBee;
G - GSM/GPRS;
B - Bluetooth;
Q - реле управления нагрузкой;
U - параметры качества электроэнергии;
V - наличие электронной пломбы;
L - подсветка ЖКИ;
F - датчик магнитного поля;
I - контроль тока в нейтральном проводе;
________S - исполнение Split.____________________________________________
_____________Базовый (максимальный ток), A_____________________________
__________________Номинальное фазное напряжение, В__________________________
Тип счетчика (наименование)
Примечание - при отсутствии опции отсутствует и соответствующий символ в условном обозначении.
Заводской номер наносится на корпус счетчиков в виде буквенно-цифрового кода любым технологическим способом.
Общий вид счетчиков и схема пломбировки от несанкционированного доступа с указанием места нанесения знака поверки приведены на рисунке 1.
Кроме механического пломбирования в счетчиках предусмотрено электронное пломбирование корпуса и клеммной крышки.
![](/images/ot/19//76117-19-1.jpg)

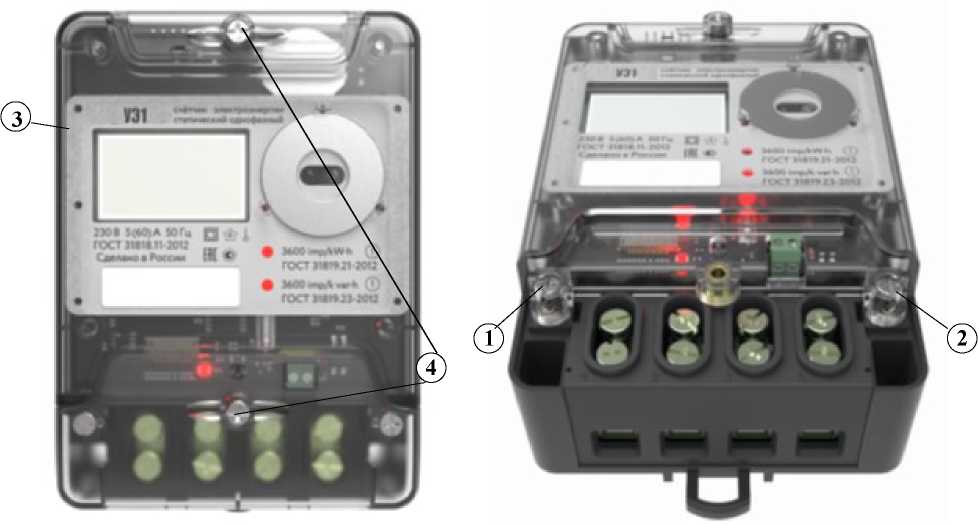

а) счетчики шкафного исполнения
![](/images/ot/19//76117-19-2.jpg)
![](/images/ot/19//76117-19-3.jpg)

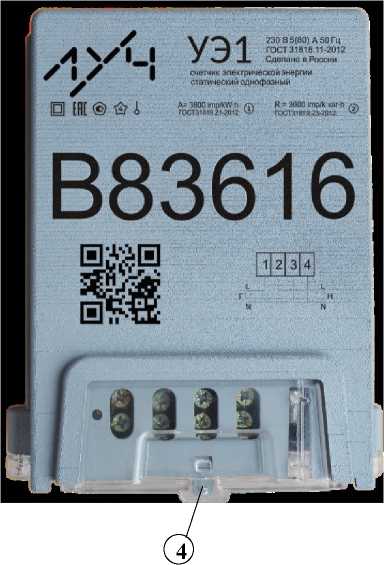

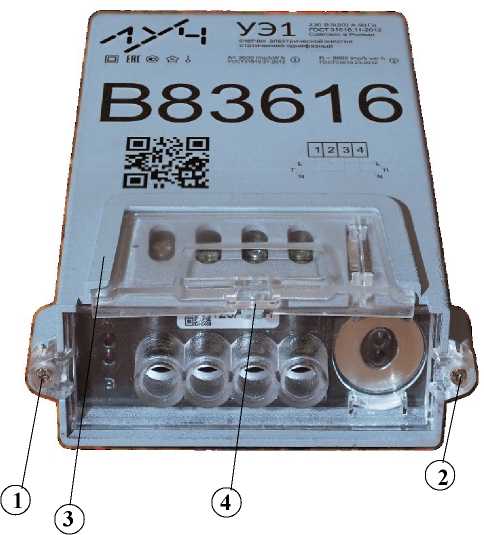

б) счетчики исполнения Split
![](/images/ot/19//76117-19-4.jpg)

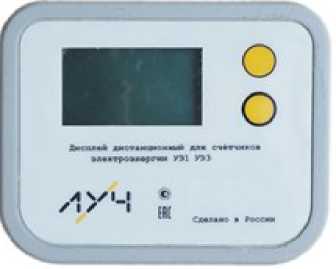

в) дистанционный дисплей для счетчиков исполнения Split
1. Место пломбирования производителя
2. Место пломбирования метрологической службы
3. Место нанесения поверительного клейма метрологической службы
4. Место пломбирования обслуживающей организации на крышке доступа к клеммной колодке
Рисунок 1 - Общий вид счетчиков и схема пломбировки от несанкционированного доступа с указанием места нанесения знака поверки
Программное обеспечение
Счетчики имеют встроенное программное обеспечение (далее - ПО), устанавливаемое в энергонезависимую память счетчика и предназначенное для:
- обработки сигналов от измерительного механизма счетчика, вычисления, индикации на дисплее отчетного устройства и регистрации результатов измерений количества электрической энергии с учетом действующего тарифа;
- регистрации параметров сети переменного тока, потребляемой мощности подключаемой нагрузки, температуры внутри счетчика, сигналов от датчиков открытия кожуха корпуса, наличия магнитного поля;
- хранения учетных данных, коэффициентов калибровки и конфигурации счетчиков;
- ведения архива и журнала событий;
- измерения текущего значения времени;
- передачи результатов измерений и информации в ИС;
- управление реле отключения нагрузки.
Конструкция счетчиков исключает возможность несанкционированного влияния на ПО счетчиков и измерительную информацию.
Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
aRAY01 |
Номер версии ПО (идентификационный номер), не ниже |
2.1.0 |
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики счетчиков
Наименование характеристики |
Значение |
Тип включения цепей напряжения/тока |
Непосредственное |
Класс точности при измерении активной электрической энергии для модификаций: - A - B - C (по ГОСТ 31819.21-2012) |
0,5* 0,5* 1 |
Класс точности при измерении реактивной электрической энергии для модификаций: - A - B (по ГОСТ 31819.23-2012) - C (по ГОСТ 31819.23-2012) |
0,5** 1 1 |
Постоянная счетчика в основном режиме/в режиме поверки, имп./кВт-ч (имп./квар^ч) |
3600/36000 |
Номинальное напряжение Uном, В |
230 |
Предельный рабочий диапазон напряжений, В |
от 50 до 270 |
Базовый ток Iб, А |
5; 10 |
Максимальный ток Iмакс, А |
60; 80; 100 |
Номинальное значение частоты сети /ном, Гц |
50 |
Диапазон измерений среднеквадратических значений фазного напряжения переменного тока, В |
от 0,8^ Uном до 1,2' Uном |
Пределы допускаемой относительной погрешности измерений среднеквадратических значений фазного напряжения переменного тока, % |
±2 |
Диапазон измерений среднеквадратических значений силы переменного тока, А |
от 0,01-1б до Iмакс |
Пределы допускаемой относительной погрешности измерений среднеквадратических значений силы переменного тока, % |
±2 |
Диапазон измерений частоты переменного тока, Гц |
от 42,5 до 57,5 |
Пределы допускаемой абсолютной погрешности измерений частоты переменного тока, Гц |
±0,01 |
Диапазон измерений отрицательного отклонения напряжения переменного тока, % |
от 0 до 50 |
Пределы допускаемой абсолютной погрешности измерений отрицательного отклонения напряжения переменного тока, % |
±0,5 |
Диапазон измерений положительного отклонения напряжения переменного тока, % |
от 0 до 50 |
Пределы допускаемой абсолютной погрешности измерений положительного отклонения напряжения переменного тока, % |
±0,5 |
Диапазон измерений отклонения частоты переменного тока Дf, Гц |
от -7,5 до +7,5 |
Пределы допускаемой абсолютной погрешности измерений отклонения частоты переменного тока, Гц |
±0,01 |
Диапазон измерений коэффициента мощности cosy |
от -1 до +1 |
Пределы допускаемой абсолютной погрешности измерений коэффициента мощности |
±0,02 |
Диапазон измерений активной электрической мощности Р, Вт |
0,8-Uном< U < 1,2-Uном 0,01-1б< I < Iмакс 0,25 < |cosф | < 1 |
Наименование характеристики |
Значение |
Пределы допускаемой относительной погрешности измерений активной электрической мощности, % |
±1,0 |
Диапазон измерений реактивной электрической мощности Q, вар |
0,8-Uном< U < 1,2-Uном 0,01-1б< I < Iмакс 0,25 < |sin$| < 1 |
Пределы допускаемой относительной погрешности измерений реактивной электрической мощности, % |
±1,0 |
Диапазон измерений полной электрической мощности S, ВА |
0,8-Uном< U < 1,2-Uном 0,01-1б< I < Iмакс |
Пределы допускаемой относительной погрешности измерений полной электрической мощности, % |
±1,0 |
Диапазон измерений длительности провала напряжения, с |
от 0,01 до 60 |
Пределы допускаемой абсолютной погрешности измерений длительности провала напряжения, с |
±0,01 |
Диапазон измерений глубины провала напряжения, % |
от 10 до 100 |
Пределы допускаемой абсолютной погрешности измерений глубины провала напряжения, % |
±0,2 |
Диапазон измерений длительности перенапряжения, с |
от 0,01 до 60 |
Пределы допускаемой абсолютной погрешности измерений длительности перенапряжения, с |
±0,01 |
Диапазон измерений перенапряжения, % |
от 1 до 10 |
Пределы допускаемой абсолютной погрешности измерений перенапряжения, % |
±0,2 |
Диапазон измерений длительности прерывания напряжения, с |
от 1 до 180 |
Пределы допускаемой абсолютной погрешности измерений длительности прерывания напряжения, с |
±1 |
Стартовый ток, А, не менее |
0,004 -Iб |
Ход внутренних часов, с/сут |
±0,5 |
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % |
от +15 до +25 от 30 до 80 |
*Диапазоны измерений и пределы допускаемых погрешностей для класса точности 0,5 при измерении активной электрической энергии представлены в таблицах 3 - 5. ** Диапазоны измерений и пределы допускаемых погрешностей для класса точности 0,5 при измерении реактивной электрической энергии представлены в таблицах 6 - 8. |
Таблица 3 - Пределы допускаемой основной относительной погрешности измерений активной энергии прямого и обратного направлений для счетчиков класса точности 0,5_________________
Значение силы переменного тока, А |
Коэффициент мощности cosy |
Пределы допускаемой основной относительной погрешности, % |
0,05-1б < I < 0,1-1б |
1,0 |
±1,0 |
0,1-1б < I < Iмакс |
±0,5 | |
0,02-1б < I < 0,1-1б |
0,5 (при индуктивной нагрузке) 0,8 (при емкостной нагрузке) |
±1,0 |
0,1-1б < I < Iмакс |
±0,6 |
Таблица 4 - Пределы допускаемой дополнительной относительной погрешности измерений активной энергии прямого и обратного направлений, вызванной отклонением частоты сети в пределах ±2 % от /ном, для счетчиков класса точности 0,5
Значение силы переменного тока, А |
Коэффициент мощности cosy |
Пределы допускаемой дополнительной относительной погрешности, % |
0,05-1б < I < Iмакс |
1,0 |
±0,2 |
0,10-1б < I < Iмакс |
0,5 (при индуктивной нагрузке) |
Таблица 5 - Средний температурный коэффициент для счетчиков класса точности 0,5 при измерении активной энергии прямого и обратного направлений при отклонении температуры окружающей среды от нормальных условий измерений
Значение силы переменного тока, А |
Коэффициент мощности cosy |
Средний температурный коэффициент при измерении активной энергии при отклонении температуры окружающей среды от нормальных условий измерений, %/°С |
0,05-1б < I < Iмакс |
1,0 |
±0,03 |
0,10-1б < I < Iмакс |
0,5 (при индуктивной нагрузке) |
±0,05 |
Таблица 6 - Пределы допускаемой основной относительной погрешности измерений реактивной энергии прямого и обратного направлений для счетчиков класса точности 0,5
Значение силы переменного тока, А |
Коэффициент siny (при индуктивной или емкостной нагрузке) |
Пределы допускаемой основной относительной погрешности, % |
0,05-1б < I < 0,1-1б |
1 |
±1,5 |
0,1'Iб < I < Iмакс |
±1,0 | |
0,05-1б < I < 0,1-1б |
0,5 |
±1,5 |
0,1-1б < I < Iмакс |
±1,0 | |
0,1'Iб < I < Iмакс |
0,25 |
±1,5 |
Таблица 7 - Пределы допускаемой дополнительной относительной погрешности измерений реактивной энергии прямого и обратного направлений, вызванной отклонением частоты сети в пределах ±2 % от /ном, для счетчиков класса точности 0,5
Значение силы переменного тока, А |
Коэффициент siny (при индуктивной или емкостной нагрузке) |
Пределы допускаемой дополнительной относительной погрешности, % |
0,05-1б < I < Iмакс |
1 |
±0,2 |
0,10-1б < I < Iмакс |
0,5 |
Таблица 8 - Средний температурный коэффициент для счетчиков класса точности 0,5 при измерении реактивной энергии прямого и обратного направлений при отклонении температуры окружающей среды от нормальных условий измерений
Значение силы переменного тока, А |
Коэффициент siny (при индуктивной или емкостной нагрузке) |
Средний температурный коэффициент при измерении реактивной энергии при отклонении температуры окружающей среды от нормальных условий измерений, %/°С |
0,05-1б < I < Iмакс |
1 |
±0,03 |
0,10-1б < I < Iмакс |
0,5 |
±0,05 |
Таблица 9 - Основные технические характеристики
Наименование характеристики |
Значение |
Полная мощность, потребляемая цепью тока, при базовом токе, номинальной частоте и нормальной температуре, В^А, не более |
0,3 |
Полная (активная) мощность, потребляемая цепью напряжения, при номинальном напряжении, нормальной температуре и номинальной частоте (без радиомодуля), В-А (Вт), не более |
2,0 (1,0) |
Количество тарифов, не менее |
4 |
Количество тарифных зон |
48 |
Максимальный интервал действия тарифной зоны, ч |
24 |
Дискретность установки интервала действия тарифной зоны, мин |
30; 60 |
Время начального запуска с момента подачи питания, с, не более |
5 |
Степень защиты по ГОСТ 14254-2015 для: - счетчика шкафного исполнения - счетчика исполнения Split - дистанционного дисплея исполнения Split |
IP54 IP65 IP51 |
Габаритные размеры (высота^длина^ширина), мм, не более: - счетчика шкафного исполнения - счетчика исполнения Split - дистанционного дисплея исполнения Split |
94x130x56 85x177x158 25x90x110 |
Масса, кг, не более: - счетчика шкафного исполнения - счетчика исполнения Split - дистанционного дисплея исполнения Split без батарей |
0,6 0,7 0,012 |
Тип сменного источника питания |
CR2032 |
Напряжение питания от сменного источника постоянного тока, В, не менее |
3 |
Срок службы сменного источника постоянного тока, лет, не менее |
10 |
Длительность хранения информации при отключении питания, лет |
30 |
Рабочие условия измерений: - для измерительной части счетчика шкафного исполнения: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре окружающего воздуха +25 °С, %, не более - для дисплея счетчика шкафного исполнения: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре окружающего воздуха +25 °С, %, не более - для счетчика исполнения Split: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре окружающего воздуха +25 °С, %, не более - для дистанционного дисплея исполнения Split: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре окружающего воздуха +25 °С, %, не более |
от -40 до +55 95 от -20 до +55 95 от -50 до +70 95 от -10 до +70 95 |
Средняя наработка на отказ, ч, не менее |
320000 |
Средний срок службы, лет, не менее |
36 |
Максимальный ток реле при выполнении операции отключения/включения нагрузки (без приваривания контактов реле), не менее |
1,1’ Iмакс |
Коммутационная износостойкость контактов реле, циклов, не менее |
1000 |
Знак утверждения типа
наносится на корпус счетчика методом фотолитографии или другим способом, не ухудшающим качество, на титульный лист руководства по эксплуатации - типографским способом.
Комплектность
Таблица 10 - Комплектность счетчиков
Наименование |
Обозначение |
Количество |
Счетчик электрической энергии статический однофазный УЭ1 * |
- |
1 шт. |
Паспорт |
ПС-СЭЭ-36-19 |
1 экз. |
Руководство по эксплуатации |
РЭ-СЭЭ-36-19 |
1 экз. на партию |
Методика поверки |
ИЦРМ-МП-081-19 с изменением № 1 |
1 экз. на партию |
Программное обеспечение «Конфигуратор RayConfig» |
- |
- |
Комплект монтажных изделий |
- |
1 комплект |
* Дистанционный дисплей счетчика исполнения Split поставляется по заказу. |
Сведения о методах измерений
приведены в разделе 5 «Основные функции и порядок работы со счетчиком» руководства по эксплуатации.
Нормативные документы
ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии
ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2
ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии
ГОСТ 32144-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения
ГОСТ 30804.4.30-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии
ТУ 26.51.63-001-35229118-2018 Счетчики электрической энергии статические однофазные УЭ1. Технические условия
