Счётчики электрической энергии статические Милур 307 (далее - счётчики) предназначены для измерений и учёта электрической активной и реактивной энергии прямого и обратного направлений в трехфазных трех- и четырехпроводных сетях переменного тока с номинальным фазным/линейным напряжением 3*57,7/100 В или 3*230/400 В и частотой 50 Гц в соответствии с требованиями ГОСТ 31818.11-2012, ГОСТ 31819.22-2012, ГОСТ 31819.23 - 2012, а также измерений показателей качества электрической энергии согласно ГОСТ 32144-2013: положительного и отрицательного отклонения напряжения, отклонения основной частоты напряжения, длительности провала и прерывания напряжения, длительности перенапряжения, глубины провала напряжения, величины перенапряжения.

Информация по Госреестру

Основные данные
Номер по Госреестру 76140-19
Наименование Счетчики электрической энергии статические
Модель Милур 307
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 13.09.2024
Производитель / Заявитель

ООО "Милур Интеллектуальные Системы", г.Екатеринбург; АО "НПП "Исток" им.А.И.Шокина", г.Фрязино; АО "ПО "Электроприбор", г.Пенза

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 16 лет
Зарегистрировано поверок 122631
Найдено поверителей 21
Успешных поверок (СИ пригодно) 122554 (100%)
Неуспешных поверок (СИ непригодно) 77 (0%)
Актуальность информации 22.12.2024

Поверители

Скачать

76140-19: Описание типа СИ Скачать 363.8 КБ
76140-19: Методика поверки ТСКЯ.411152.007МП Скачать 1.9 MБ

Описание типа

Назначение

Счётчики электрической энергии статические Милур 307 (далее - счётчики) предназначены для измерений и учёта электрической активной и реактивной энергии прямого и обратного направлений в трехфазных трех- и четырехпроводных сетях переменного тока с номинальным фазным/линейным напряжением 3*57,7/100 В или 3*230/400 В и частотой 50 Гц в    соответствии    с требованиями ГОСТ 31818.11-2012,    ГОСТ 31819.22-2012,

ГОСТ 31819.23 - 2012, а также измерений показателей качества электрической энергии согласно ГОСТ 32144-2013: положительного и отрицательного отклонения напряжения, отклонения основной частоты напряжения, длительности провала и прерывания напряжения, длительности перенапряжения, глубины провала напряжения, величины перенапряжения.

Описание

Принцип действия счётчиков основан на учете информации, получаемой с импульсных выходов высокопроизводительного специализированного микроконтроллера - измерителя электрической энергии, разработанного и изготовленного АО «ПКК Миландр». В качестве датчиков тока в счетчиках используются трансформаторы тока, включенные последовательно в цепь тока по каждой фазе (три измерительных элемента). В качестве датчиков напряжения используются резистивные делители, включенные в параллельные цепи напряжения. Микроконтроллер реализует управляющие алгоритмы в соответствии со специализированной программой, помещенной в его внутреннюю память. Управление узлами производится микроконтроллером через аппаратно-программные интерфейсы, реализованные на портах его ввода/вывода. Счётчики измеряют количество протекающей через него электрической энергии путём перемножения измеренных ими мгновенных значений напряжения и тока с последующим накоплением результата.

Счётчики имеют встроенные часы реального времени и предназначены для организации многотарифного дифференцированного учета по времени суток. Переключение тарифов в счётчиках осуществляется с помощью внутреннего тарификатора, который определяет номер текущего тарифа по указанным в тарифном расписании временным зонам в пределах суток. Максимальное число тарифов - восемь, число тарифных зон - шестнадцать.

Коррекция (синхронизация) времени осуществляется как вручную, так и автоматически.

В качестве счётного механизма в счетчиках используется жидкокристаллический индикатор (далее - ЖКИ), отображающий режим работы и значения параметров. У счетчиков наружной установки ЖКИ находится в отдельном блоке индикации, представляющем собой переносной пульт управления счетчиком. Визуализация рабочего состояния осуществляется посредством светодиодов импульсных выходов и обновления информации на ЖКИ.

Счетчики имеют функцию дистанционного отключения (ограничения)/включения нагрузки посредством внешней команды по любому из интерфейсов связи, а также самостоятельно, согласно выбранной логике работы. В зависимости от модификации устройство отключения (ограничения)/включения нагрузки может быть как внутренним, так и внешним.

Счетчики имеют возможность фиксировать воздействие сверхнормативного магнитного поля.

Счетчики с расширенным функционалом позволяют настраивать порог срабатывания события воздействия сверхнормативного магнитного поля, а также изменения температуры внутри корпуса. Измеренные  счетчиками  данные и  события  записываются в

энергонезависимую память.

Счетчики  поддерживают  следующие  интерфейсы  связи, в зависимости  от

модификации: оптический порт (основной интерфейс, присутствует во всех исполнениях), RS-485, RF433, RF868, Lora RF868, RF2400, PLC, PLC.G3, GSM, Ethernet.

Счетчики обеспечивают регистрацию и хранение в энергонезависимой памяти следующей информации:

- значения учтенной активной и реактивной энергии прямого и обратного направлений, накопленной нарастающим итогом с момента изготовления суммарно и по каждому тарифу (до восьми);

- приращение активной и реактивной электроэнергии (прием, отдача) за 60-ти минутные интервалы времени, глубина хранения 246 суток;

- формирование профиля мощности нагрузки прямого и обратного направлений с программируемым интервалом временем интегрирования, в диапазоне от 1 до 60 минут (с шагом 1 минута), глубина хранения 246 суток при 60-минутном интервале;

- значения активной и реактивной электроэнергии с нарастающим итогом суммарно и раздельно по тарифам за сутки, глубина хранения не менее 123 суток;

- значения активной и реактивной электроэнергии (прием, отдача) на текущий месяц и на начало предыдущих 36 месяцев;

- значения активной и реактивной электроэнергии (прием, отдача) за текущий год и предыдущие два года (на начало года);

- значения активной и реактивной электроэнергии (прием, отдача) за прошедший месяц, глубина хранения - 36 месяцев;

- калибровочный коэффициент часов реального времени;

- годовое тарифное расписание и исключительные (праздничные) дни;

- модификация и серийный (заводской) номер счетчика;

- серийный номер узла печатного;

- номер версии (идентификационный номер) программного обеспечения.

В процессе эксплуатации счетчики обеспечивают ведение следующих журналов, в зависимости от модификации:

- события, относящиеся к напряжениям;

- события, относящиеся к токам;

- события включения/выключения счетчика, коммутации реле нагрузки;

- события программирования параметров счетчика (коррекция данных);

- события внешних воздействий;

- коммуникационные события;

- события контроля доступа;

- события диагностики и инициализации;

- события по превышению реактивной мощности (тангенс сети);

- события параметров качества сети;

- состояний дискретных входов и выходов;

- события телесигнализации.

Счётчики могут эксплуатироваться автономно или в автоматизированной системе сбора данных о потребляемой электрической энергии.

Счётчики состоят из следующих узлов:

- корпус;

- клеммные колодки (силовая - для подключения сети, слаботочных - для подключения внешнего источника питания, импульсных выходов, дополнительный интерфейсов);

- клеммные прозрачные крышки;

- измерительный модуль;

- дополнительные интерфейсные модули.

Счётчики в корпусах SPLIT для наружной установки имеют модульную конструкцию и состоят из блока счётчика, который устанавливается на опоре линии электропередачи или непосредственно на внешнюю стену помещения, и блока индикации переносной конструкции, связь которого с блоком счетчика осуществляется по радиоканалу.

В счетчиках предусмотрена возможность замены внутреннего источника питания без нарушения поверительных клейм.

Степень защиты счетчиков от проникновения пыли и воды IP51 (для счетчиков, устанавливаемых внутри помещений) или IP54 (для счетчиков наружной установки) в соответствии с ГОСТ 14254. Счетчики с уменьшенными клеммными и интерфейсными крышками требуют дополнительной защиты от прямого попадания воды. Крышки всех исполнений являются прозрачными.

Класс характеристик процесса измерений показателей качества электроэнергии счетчиков соответствует классу S согласно ГОСТ 30804.4.30-2013.

Счетчики имеют несколько модификаций, отличающихся конструкцией корпуса, вариантом подключения к сети (непосредственного подключения или включаемых через трансформаторы), базовым (номинальным) током, максимальным током, классом точности, постоянной счетчика, наличием и типом интерфейсов связи, наличием или отсутствием встроенного реле отключения (ограничения)/включения нагрузки.

Структура условного обозначения счетчиков:

Милур 307 □ .□□-□□□-□□-□

1  2 3 4   5   6 7  8

1 - Тип счетчика

2 - Функционал:

□ - стандартный функционал;

S - расширенный функционал1.

3 - Базовый или номинальный (максимальный) ток; класс точности по

активной/реактивной энергии:

1 - 5 (10) А; 0,2S/0,5;

5 - 5 (100) А; 0,5S/1;

6 - 5 (100) А; 0,5S/1.

4 - Номинальное напряжение:

1 - 3x57,7/100 В;

2 - 3x230 /400 В.

5 - Наличие дополнительных интерфейсных модулей2:

E - Ethernet;

F - радиоинтерфейс 868 МГц;

G - GSM;

M - радиоинтерфейс 2400 МГц;

P - PLC;

R - RS-485;

U - универсальный проводной интерфейс;

V - радиоинтерфейс Lora 868 МГц;

X - PLC.G3;

2) Все модификации счетчиков имеют оптопорт.

Z - радиоинтерфейс 433 МГц.

6 - Тип корпуса, температура:

1 - 9мТН35, от минус 40 до плюс 70 °С;

2 - 10м, от минус 40 до плюс 70 °С;

3 - SPLIT:

Блок измерительный: от минус 50 до плюс 70 °С;

Блок индикации: от минус 10 до плюс 40 °С.

7 - Клеммные крышки (только для 9мТН35):

□ - стандартные;

L - уменьшенные.

8 - Встроенное устройство отключения (ограничения)/включения нагрузки:

□ - отсутствует;

D - присутствует.

Общий вид счётчиков представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки представлены на рисунке 2.

Кроме механического пломбирования в счетчиках предусмотрено электронное пломбирование клеммных крышек и корпуса (в счетчиках с расширенным функционалом). У счетчиков с расширенным функционалом электронные пломбы являются энергонезависимыми от внешнего питания счетчика.

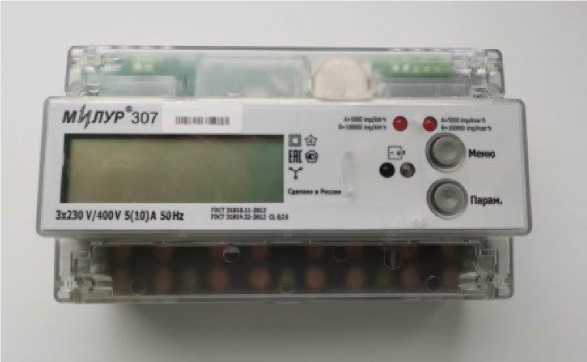

а) счетчики в корпусе 9мТН35

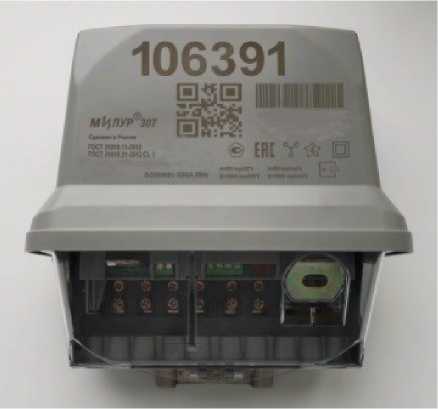

в) счетчики в корпусе SPLIT (наружная

Рисунок 1 - Общий вид счетчиков

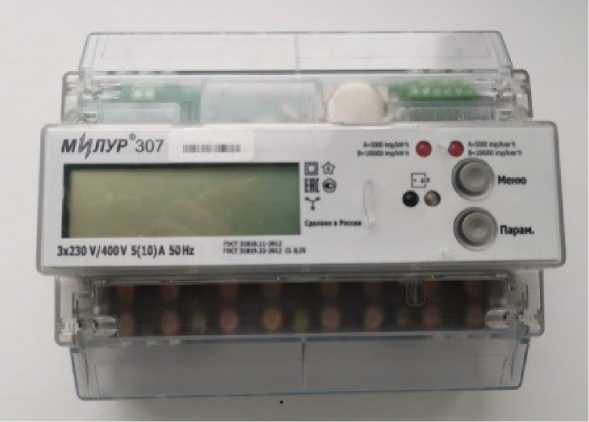

б) счетчики в корпусе 10м

установка)

Пломба службы контроля качества изготовителя

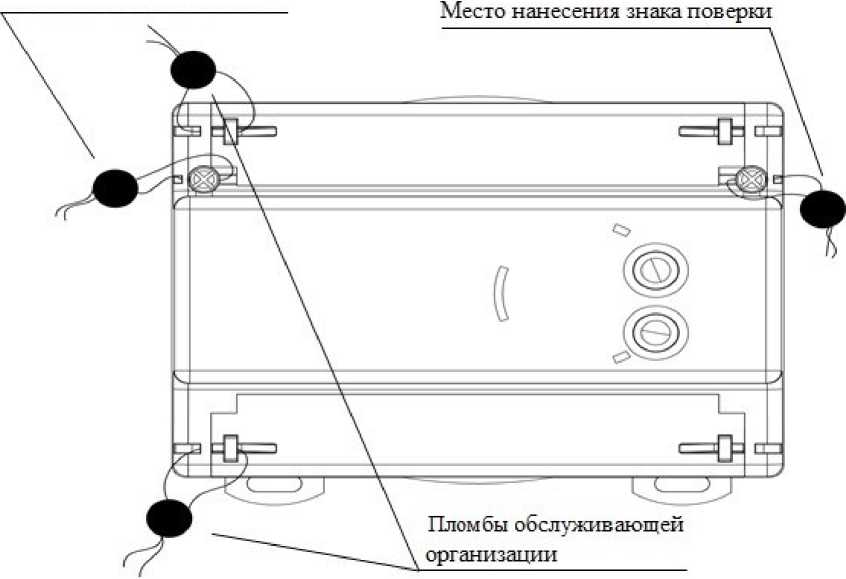

а) счетчики в корпусе 9мТН35

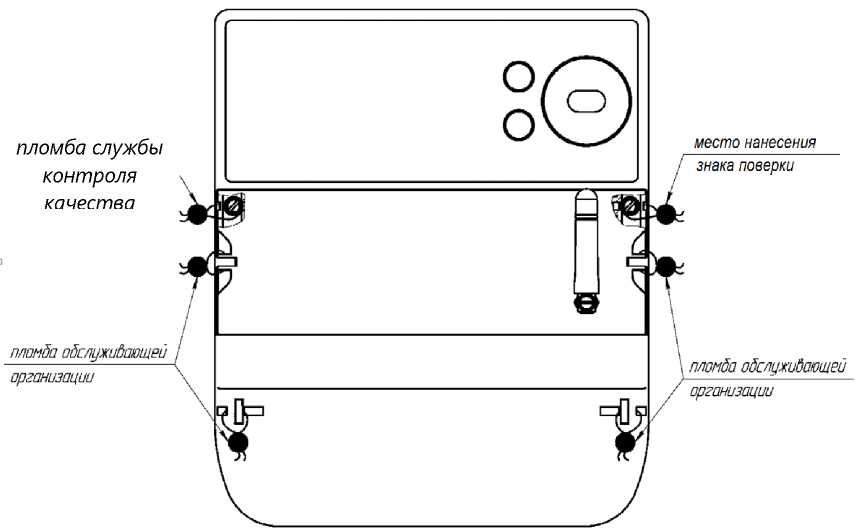

б) счетчики в корпусе 10м

Пломба обслуживающей организации

Место нанесения

знака поверки

Пломба службы контроля качества изготовителя

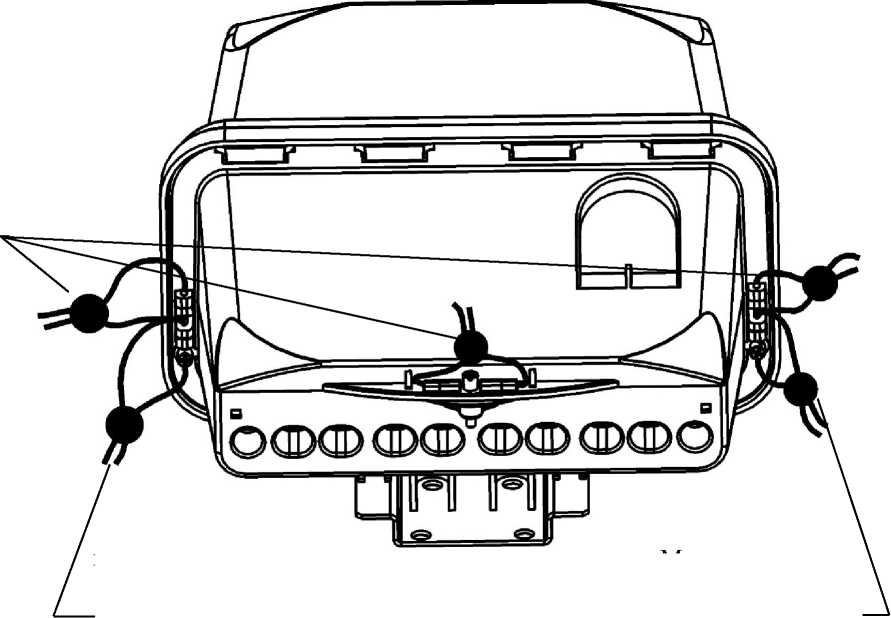

в) счетчики в корпусе SPLIT

Пломба службы контроля качества изготовителя

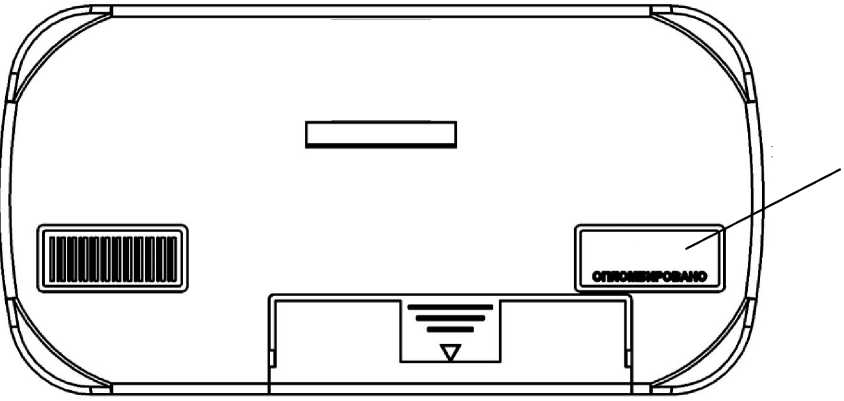

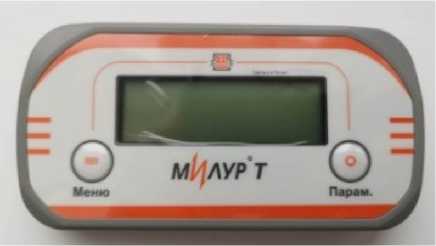

г) блок индикации Милур Т

Рисунок 2 - Схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки

Программное обеспечение

Встроенное программное обеспечение (далее - ПО) производит обработку информации, поступающей от аппаратной части счетчика, формирует массивы данных и сохраняет их в энергонезависимой памяти, отображает измеренные значения на индикаторе, а также формирует ответы на запросы, поступающие по интерфейсам связи.

Метрологические характеристики счетчиков напрямую зависят от калибровочных коэффициентов, которые записываются в память счетчиков на заводе-изготовителе на стадии калибровки. Метрологические характеристики нормированы с учетом влияния ПО.

Метрологически значимая часть ПО, калибровочные коэффициенты и измеренные данные защищены аппаратной перемычкой защиты записи и не доступны для изменения без вскрытия счетчиков. Доступ к параметрам и данным со стороны интерфейсов защищен двумя уровнями доступа с устанавливаемыми паролями. ПО осуществляет ежесуточную самодиагностику счетчика.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО счетчиков приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные

Значение

Идентификационное наименование ПО

Milur307.bin

Номер версии (идентификационный номер ПО), не ниже

не ниже 1.0

Цифровой идентификатор ПО

-

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Тип включения цепей напряжения

непосредственное или трансформаторное

Тип включения цепей тока

непосредственное или трансформаторное

Класс точности при измерении активной электрической энергии для счетчиков со стандартным функционалом

0,2S (ГОСТ 31819.22-2012) 0,5S*

Наименование характеристики

Значение

Пределы допускаемых погрешностей измерений активной электрической энергии и мощности для счетчиков классов точности 0,2S и 0,5 S с расширенным функционалом

таблицы 3-20

Класс точности при измерении реактивной электрической энергии для счетчиков со стандартным функционалом

0,5*

1 (ГОСТ 31819.23-2012)

Пределы допускаемых погрешностей измерений реактивной электрической энергии и мощности для счетчиков классов точности 0,5 и 1 с расширенным функционалом

таблицы 3-20

Постоянная счетчика в основном режиме/в режиме поверки, имп./ кВ'тч (импульсный выход активной энергии):

- счетчики непосредственного включения

- счетчики трансформаторного включения 230/400 В

- счетчики трансформаторного включения 57,7/100 В**

500/10000 5000/100000 5000/400000

Постоянная счетчика в основном режиме/в режиме поверки, имп./квар^ч (импульсный выход реактивной энергии):

- счетчики непосредственного включения

- счетчики трансформаторного включения 230/400 В

- счетчики трансформаторного включения 57,7/100 В**

500/10000 5000/100000 5000/400000

Номинальное фазное/линейное напряжение Uф.ном/ Uл.ном, В

3x230/400

3x57,7/100

Установленный рабочий диапазон напряжения, В

от 0,8^ Uф.ном до 1,2’ Uф.ном

Расширенный рабочий диапазон напряжения, В

от 0,8 • Uф.ном до 1,3 • Uф.ном

Предельный рабочий диапазон напряжения, В

от 0 до 1,3 • Uф.ном

Базовый ток Iб, А

5

Номинальный ток Iном, А

5

Максимальный ток Iмакс, А:

- для счетчиков непосредственного включения

- для счетчиков трансформаторного включения

100

10

Номинальная частота сети /ном, Гц

50

Диапазон измерений среднеквадратических значений фазного напряжения переменного тока, В**

- для счетчиков с номинальным фазным напряжением 230 В

- для счетчиков с номинальным фазным напряжением 57,7 В

от 0,3 • Uф.ном до 1,3 • Uф.ном от 0,8^ Uф.ном до 1,5' Uф.ном

Пределы допускаемой основной относительной погрешности измерений среднеквадратических значений фазного напряжения переменного тока, %**

±0,5

Средний температурный коэффициент при измерении среднеквадратических значений фазного напряжения переменного тока в диапазоне рабочих температур, %/°С**

±0,05

Диапазон измерений среднеквадратических значений линейного

(межфазного) напряжения переменного тока, В**

- для счетчиков с номинальным линейным напряжением 400 В

- для счетчиков с номинальным линейным напряжением 100 В

от 0,3 • Uл.ном до 1,3' Uл.ном от 0,8^ Uл.ном до 1,5' Uл.ном

Пределы допускаемой основной относительной погрешности измерений среднеквадратических значений линейного (межфазного) напряжения переменного тока, %**

±1

Наименование характеристики

Значение

Средний температурный коэффициент при измерении среднеквадратических значений линейного (межфазного) напряжения переменного тока в диапазоне рабочих температур, %/°С**

±0,05

Диапазон измерений отрицательного отклонения напряжения

6U(-), %**:

- для счетчиков с номинальным фазным напряжением 230 В

- для счетчиков с номинальным фазным напряжением 57,7 В

от 0 до 70

от 0 до 20

Пределы допускаемой основной относительной погрешности измерений отрицательного отклонения напряжения, %**

±0,5

Средний температурный коэффициент при измерении отрицательного отклонения напряжения в диапазоне рабочих температур, %/°С**

±0,05

Диапазон измерений положительного отклонения напряжения

6U(+), %**

- для счетчиков с номинальным фазным напряжением 230 В

- для счетчиков с номинальным фазным напряжением 57,7 В

от 0 до 30

от 0 до 50

Пределы допускаемой основной относительной погрешности измерений положительного отклонения напряжения, %**

±0,5

Средний температурный коэффициент при измерении положительного отклонения напряжения в диапазоне рабочих температур, %/°С**

±0,05

Диапазон измерений среднеквадратических значений силы переменного тока, А**

от 0,01’Iном/б до 1,1 • Iмакс

Пределы допускаемой основной относительной погрешности измерений среднеквадратических значений силы переменного тока, %**

±1,0

Средний температурный коэффициент при измерении среднеквадратических значений силы переменного тока в диапазоне рабочих температур, %/°С**

±0,05

Диапазон измерений частоты переменного тока f, Гц**

от 42,5 до 57,5

Пределы допускаемой основной абсолютной погрешности измерений частоты переменного тока, Гц**

±0,05

Средний температурный коэффициент при измерении частоты переменного тока в диапазоне рабочих температур, Гц/°С**

±0,0007

Диапазон измерений отклонения основной частоты напряжения электропитания Af, Гц**

от -7,5 до +7,5

Пределы допускаемой основной абсолютной погрешности измерений отклонения основной частоты напряжения электропитания, Гц**

±0,05

Средний температурный коэффициент при измерении отклонения основной частоты напряжения электропитания в диапазоне рабочих температур, Гц/°С**

±0,0007

Диапазон измерений коэффициента мощности cos ф**

от -1 до +1

Пределы допускаемой основной относительной погрешности измерений коэффициента мощности cosф, %**

±3

Средний температурный коэффициент при измерении коэффициента мощности cosф в диапазоне рабочих температур, %/°С**

±0,05

Диапазон измерений коэффициента sinф**

от -1 до +1

Наименование характеристики

Значение

Пределы допускаемой основной относительной погрешности измерений коэффициента sin^, %**

±3

Средний температурный коэффициент при измерении коэффициента sin^ в диапазоне рабочих температур, %/°С**

±0,05

Диапазон измерений коэффициента tgp, %**

от -57,29 до +57,29

Пределы допускаемой основной относительной погрешности измерений коэффициента tgp, %**

±3

Средний температурный коэффициент при измерении коэффициента tg^ в диапазоне рабочих температур, %/°С**

±0,05

Диапазон измерений полной мощности S, В •А* *

0,8-Uф.ном < U < 1,3-Uф.ном 0,011ном б < I < 1,1 • Iмакс

Пределы допускаемой основной относительной погрешности измерений полной мощности, %**

- счетчики непосредственного включения

- счетчики трансформаторного включения

±1,5

±1,0

Средний температурный коэффициент при измерении полной мощности в диапазоне рабочих температур, %/°С**

таблица 21

Диапазон измерений длительности перенапряжения Д tпери, с**

от 0,04 до 120

Пределы допускаемой основной абсолютной погрешности измерений длительности перенапряжения, с**

±0,02

Средний температурный коэффициент при измерении длительности перенапряжения в диапазоне рабочих температур, с/°С**

±0,0003

Диапазон измерений перенапряжения 5 Uпер, % от Uф.ном**

- для счетчиков с номинальным фазным напряжением 230 В

- для счетчиков с номинальным фазным напряжением 57,7 В

от 0 до 30

от 0 до 50

Пределы допускаемой основной относительной погрешности измерений перенапряжения, %**

±0,5

Средний температурный коэффициент при измерении перенапряжения в диапазоне рабочих температур, %/°С**

±0,05

Диапазон измерений глубины провала напряжения 5Uп, %** - для счетчиков с номинальным фазным напряжением 230 В - для счетчиков с номинальным фазным напряжением 57,7 В

от 0 до 70

от 0 до 20

Пределы допускаемой основной относительной погрешности измерений глубины провала напряжения, %**

±0,5

Средний температурный коэффициент при измерении глубины провала напряжения в диапазоне рабочих температур, %/°С**

±0,05

Диапазон измерений длительности провала напряжения Д tпи, с**

от 0,04 до 120

Пределы допускаемой основной абсолютной погрешности измерений длительности провала напряжения, с**

±0,02

Средний температурный коэффициент при измерении длительности провала напряжения в диапазоне рабочих температур, с/°С**

±0,0003

Диапазон измерений длительности прерывания напряжения Д tпри, с**

от 0,04 до 4-104

Пределы допускаемой основной абсолютной погрешности измерений длительности прерывания напряжения, с**

±0,02

Наименование характеристики

Значение

Средний температурный коэффициент при измерении длительности прерывания напряжения в диапазоне рабочих температур, с/°С**

±0,0003

Диапазон измерений среднеквадратических значений напряжений прямой U(1), обратной U(2) и нулевой U(0) последовательностей, %**

от 0,8^ Uф.ном до 1,3^ Uф.ном

Пределы допускаемой основной относительной погрешности измерений среднеквадратических значений напряжений прямой U(1), обратной U(2) и нулевой U(о) последовательностей, %**

±0,5

Средний температурный коэффициент при измерении среднеквадратических значений напряжений прямой U(1), обратной U(2) и нулевой U(оу последовательностей в диапазоне рабочих температур, %/°С**

±0,05

Диапазон измерений коэффициентов несимметрии напряжения по обратной K2(U) и по нулевой Kо(и) последовательностям, %**

от 0 до 10

Пределы допускаемой основной абсолютной погрешности измерений коэффициентов несимметрии напряжения по обратной

K2(U) и по нулевой Kо(и) последовательностям, %**

±0,5

Средний температурный коэффициент при измерении коэффициентов несимметрии напряжения по обратной K2(U) и по нулевой Kо(и) последовательностям в диапазоне рабочих температур, %/°С**

±0,05

Стартовый ток (чувствительность), А, не более:

- по активной энергии:

- класс точности 0,5 S (непосредственное включение)

- класс точности 0,2S (трансформаторное включение)

- по реактивной энергии:

- класс точности 1 (непосредственное включение)

- класс точности 0,5 (трансформаторное включение)

0,005

0,005

0,02 0,0075

Минимальное время между импульсами при измерении активной электрической энергии для счетчиков классов точности 0,5 S и 0,2S и реактивной электрической энергии для счетчиков классов точности 1 и 0,5

таблица 22

Ход внутренних часов в нормальных условиях измерений, c/сут, не хуже

±0,5

Средний температурный коэффициент хода внутренних часов в диапазоне рабочих температур, с/(сут^°С)

таблица 23

Нормальные условия измерений:

- температура окружающего воздуха, °С

- относительная влажность воздуха при температуре окружающего воздуха +30 °С, %, не более

от +21 до +25

от 30 до 80

* Пределы допускаемых погрешностей при измерении активной электрической энергии для счетчиков класса точности 0,5S и реактивной электрической энергии для счетчиков класса точности 0,5 представлены в таблицах 3 - 20.

* * Только для счетчиков с расширенным функционалом.

Примечание - Погрешность измерений не зависит от способов передачи измерительной информации при использовании цифровых каналов связи и определяется классами точности применяемых средств измерений.

Таблица 3 - Пределы допускаемой основной относительной погрешности измерений активной электрической энергии и мощности для счетчиков классов точности 0,5S и 0,2S и реактивной электрической энергии и мощности для счетчиков классов точности 1 и 0,5 при симметричной нагрузке и номинальном напряжении

Тип включения счетчика

Класс точности

Пределы допускаемой основной относительной погрешности, %

Сила переменного тока, А

Коэффициент

При измерении активной энергии и мощности*

Непосредственное включение

0,5S

±1,0

0,01 • Iб < I < 0,05 • Iб

cosw 1

±0,5

0,05 • Iб < I < Iмакс

±1,0

0,02• Iб < I < 0,10^Iб

cos y=0,5 (при индуктивной нагрузке (далее - инд.)) cos у= 0,8 (при емкостной нагрузке (далее - емк.))

±0,6

0,10^Iб < I < Iмакс

Трансформаторное включение

0,2S

±0,4

0,01 • Iном< I < 0,05 • Iном

cos у= 1

±0,2

0,05 • Iном < I < Iмакс

cos у= 1

±0,5

0,02 •Iном< I < 0,10^Iном

cosw0,5 (инд.) cosw0,8 (емк.)

±0,3

0,10 • Iном < I < Iмакс

При измерении реактивной энергии и мощности*

Непосредственное включение

1

±1,5

0,05 • 1б< I < 0,10^ Iб

sin у= 1

±1,0

0,10^Iб< I < Iмакс

sin у= 1

±1,5

0,10^ 15< I < 0,20 • Iб

sin^=0,5 (инд.,емк.)

±1,0

0,20• Iб< I < Iмакс

sin^=0,5 (инд.,емк.)

±1,5

0,20• Iб< I < Iмакс

sin^=0,25(инд.,емк.)

Трансформаторное включение

0,5

±0,8

0,02 • Iном< I < 0,05 • Iном

sin у= 1

±0,5

0,05 • Iном < I < Iмакс

sin у= 1

±0,8

0,05 • Iном< I < 0,1 • Iном

sin^=0,5 (инд., емк.)

±0,5

0,1 • Iном < I < Iмакс

sin^=0,5 (инд., емк.)

±0,8

0,1 • Iном < I < Iмакс

sin^=0,25 (инд.,емк.)

*Пределы допускаемых погрешностей измерений активной и реактивной мощности нормируются только для счетчиков с расширенным функционалом.

Таблица 4 - Пределы допускаемой основной относительной погрешности измерений активной электрической энергии и мощности для счетчиков классов точности 0,5S и 0,2S и реактивной электрической энергии и мощности для счетчиков классов точности 1 и 0,5 при однофазной нагрузке и номинальном напряжении__________________________________________________

Тип включения счетчика

Класс точности

Пределы допускаемой основной относительной погрешности, %

Сила переменного тока, А

Коэффициент

При измерении активной энергии и мощности*

Непосредственное включение

0,5S

±0,6

0,05 • 15< I < Iмакс

cos у= 1

±1,0

0,1 • Iб< I < Iмакс

cosw0,5 (инд.)

Тип включения счетчика

Класс точности

Пределы допускаемой основной относительной погрешности, %

Сила переменного тока, А

Коэффициент

Трансформаторное включение

0,2S

±0,3

0,05 • Iном < I < Iмакс

cos ф= 1

±0,4

0,1 • Iном < I < Iмакс

cosw0,5 (инд.)

При измерении реактивной энергии и мощности*

Непосредственное включение

1

±1,5

0,1 • 15< I < Iмакс

sin у= 1

±1,5

0,2• I5< I < Iмакс

sin^=0,5 (инд., емк.)

Трансформаторное включение

0,5

±0,6

0,05 • Iном < I < Iмакс

sin у= 1

±1,0

0,1 • Iном < I < Iмакс

sin^=0,5 (инд., емк.)

*Пределы допускаемых погрешностей измерений активной и реактивной мощности нормируются только для счетчиков с расширенным функционалом.

Примечания

1 При измерении активной энергии и мощности разность между значениями погрешности при однофазной нагрузке счётчика и при симметричной многофазной нагрузке при базовом токе Iб и коэффициенте мощности, равном 1, для счётчиков с непосредственным включением и при номинальном токе Iном и коэффициенте мощности, равном 1, для счётчиков, включаемых через трансформатор, находится в пределах:

- ±1,0 % для счетчиков класса точности 0,5S;

- ±0,4 % для счетчиков класса точности 0,2S.

2 При измерении реактивной энергии и мощности разность между значениями погрешности при однофазной нагрузке счётчика и при симметричной многофазной нагрузке при базовом токе Iб и коэффициенте siim равном 1, для счётчиков с непосредственным включением и при номинальном токе Iном и коэффициенте sin^, равном 1, для счётчиков, включаемых через трансформатор, находится в пределах:

- ±2,5 % для счётчиков класса точности 1;

- ±1,5 % для счетчиков класса точности 0,5.

Таблица 5 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии и мощности для счетчиков классов точности 0,5S и 0,2S и реактивной электрической энергии и мощности для счетчиков классов точности 1 и 0,5 в установленном/расширенном/предельном рабочем диапазоне напряжения___________________

Тип включения счетчика

Класс точности

Пределы допускаемой дополнительной относительной погрешности, %

Сила переменного тока, А

Коэффициент

При измерении активной энергии и мощности*

Непосредственное включение

0,5S

±0,2

0,05 • Iб< I < Iмакс

cos у= 1

±0,4

0,1 • 15< I < Iмакс

cosw0,5 (инд.)

Трансформаторное включение

0,2S

±0,1

0,05 • Iном < I < Iмакс

cos у= 1

±0,2

0,1 • Iном < I < Iмакс

cosw0,5 (инд.)

При измерении реактивной энергии и мощности*

Непосредственное включение

1

±0,7

0,05 • Iб< I < Iмакс

sin у= 1

±1,0

0,1 • 15< I < Iмакс

sin^=0,5 (инд., емк.)

Тип включения счетчика

Класс точности

Пределы допускаемой дополнительной относительной погрешности, %

Сила переменного тока, А

Коэффициент

Трансформаторное включение

0,5

±0,2

0,02 • Iном < I < Iмакс

sin у= 1

±0,4

0,05 • Iном < I < Iмакс

sin^=0,5 (инд., емк.)

*Пределы допускаемых погрешностей измерений активной и реактивной мощности нормируются только для счетчиков с расширенным функционалом.

Примечание - дополнительная относительная погрешность в предельном диапазоне напряжений сети для значений от 0 до 0,8^ Uhom находится в пределах от плюс 10 до минус 100 %.

Таблица 6 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии и мощности для счетчиков классов точности 0,5S и 0,2S и реактивной электрической энергии и мощности для счетчиков классов точности 1 и 0,5 при отклонении частоты сети от номинального значения в пределах +2 % при номинальном напряжении_____________________________________________________________________

Тип включения счетчика

Класс точности

Пределы допускаемой дополнительной относительной погрешности, %

Сила переменного тока, А

Коэффициент

При измерении активной энергии и мощности*

Непосредственное включение

0,5S

±0,2

0,05 • 1б< I < Iмакс

cos у= 1

±0,2

0,1 • I5< I < Iмакс

cosq=0,5 (инд.)

Трансформаторное включение

0,2S

±0,1

0,05 • Iном < I < Iмакс

cos у= 1

±0,1

0,1 • Iном < I < Iмакс

cosw0,5 (инд.)

При измерении реактивной энергии и мощности*

Непосредственное включение

1

±1,5

0,05 • Iб< I < Iмакс

sin у= 1

±1,5

0,1 • 15< I < Iмакс

sin^=0,5 (инд., емк.)

Трансформаторное включение

0,5

±0,7

0,02 • Iном < I < Iмакс

sin у= 1

±0,7

0,05 • Iном < I < Iмакс

sin^=0,5 (инд., емк.)

*Пределы допускаемых погрешностей измерений активной и реактивной мощности нормируются только для счетчиков с расширенным функционалом.

Таблица 7 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии и мощности для счетчиков классов точности 0,5S и 0,2S, вызванной гармониками в цепях напряжения и тока, при номинальном напряжении

Тип включения счетчика

Класс точности

Пределы допускаемой дополнительной относительной погрешности, %

Сила переменного тока, А

Коэффициент

При измерении активной энергии и мощности*

Непосредственное включение

0,5S

±0,5

0,5 • Iмакс

cos у= 1

Тип включения счетчика

Класс точности

Пределы допускаемой дополнительной относительной погрешности, %

Сила переменного тока, А

Коэффициент

Трансформаторное включение

0,2S

±0,4

0,5 • Iмакс

cos у= 1

*Пределы допускаемых погрешностей измерений активной мощности нормируются только для счетчиков с расширенным функционалом.

Таблица 8 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии и мощности для счетчиков класса точности 0,5S и реактивной электрической энергии и мощности для счетчиков класса точности 1, вызванной постоянной составляющей и четными гармониками в цепи переменного тока, при номинальном напряжении_____________________________________________________________________

Тип включения счетчика

Класс точности

Пределы допускаемой дополнительной относительной погрешности, %

Сила переменного тока, А

Коэффициент

При измерении активной энергии и мощности*

Непосредственное включение

0,5S

±1,5

Iмакс/^2

cos ф= 1

При измерении реактивной энергии и мощности*

Непосредственное включение

1

±3,0

Iмакс/"^2

sin у= 1

*Пределы допускаемых погрешностей измерений активной и реактивной мощности нормируются только для счетчиков с расширенным функционалом.

Таблица 9 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии и мощности для счетчиков классов точности 0,5S и 0,2S, вызванной нечетными гармониками и субгармониками в цепи переменного тока, при номинальном напряжении__________________________________________________________

Тип включения счетчика

Класс точности

Пределы допускаемой дополнительной относительной погрешности, %

Сила переменного тока, А

Коэффициент

При измерении активной энергии и мощности*

Непосредственное включение

0,5S

±1,5

0,5 • Iб

cos у= 1

Трансформаторное включение

0,2S

±0,6 (только субгармоники)

0,5•Iном

cos у= 1

*Пределы допускаемых погрешностей измерений активной мощности нормируются только для счетчиков с расширенным функционалом.

Таблица 10 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии и мощности для счетчиков классов точности 0,5S и 0,2S и реактивной электрической энергии и мощности для счетчиков классов точности 1 и 0,5, вызванной постоянной магнитной индукцией внешнего происхождения, при номинальном напряжении_____________________________________________________________________

Тип включения счетчика

Класс точности

Пределы допускаемой дополнительной относительной погрешности, %

Сила переменного тока, А

Коэффициент

При измерении активной энергии и мощности*

Непосредственное включение

0,5S

±2,0

cos ф= 1

Трансформаторное включение

0,2S

±2,0

Iном

cos ф= 1

При изме

рении реактивной энергии и мощности*

Непосредственное включение

1

±2,0

sin у= 1

Трансформаторное включение

0,5

±2,0

Iном

sin у= 1

*Пределы допускаемых погрешностей измерений активной и реактивной мощности нормируются только для счетчиков с расширенным функционалом.

Таблица 11 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии и мощности для счетчиков классов точности 0,5S и 0,2S и реактивной электрической энергии и мощности для счетчиков классов точности 1 и 0,5, вызванной магнитной индукцией внешнего происхождения 0,5 мТл, при номинальном напряжении_____________________________________________________________________

Тип включения счетчика

Класс точности

Пределы допускаемой дополнительной относительной погрешности, %

Сила переменного тока, А

Коэффициент

При измерении активной энергии и мощности*

Непосредственное включение

0,5S

±1,0

15

cos ф= 1

Трансформаторное включение

0,2S

±0,5

Iном

cos ф= 1

При измерении реактивной энергии и мощности*

Непосредственное включение

1

±2,0

15

sin у= 1

Трансформаторное включение

0,5

±1,0

Iном

sin у= 1

*Пределы допускаемых погрешностей измерений активной и реактивной мощности нормируются только для счетчиков с расширенным функционалом.

Таблица 12 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии и мощности для счетчиков классов точности 0,5S и 0,2S и реактивной электрической энергии и мощности для счетчиков классов точности 1 и 0,5, вызванной внешним радиочастотным электромагнитным полем, при номинальном напряжении

Тип включения счетчика

Класс точности

Пределы допускаемой дополнительной относительной погрешности, %

Сила переменного тока, А

Коэффициент

При измерении активной энергии и мощности*

Непосредственное включение

0,5S

±2,0

cos ф= 1

Трансформаторное включение

0,2S

±1,0

Iном

cos ф= 1

При измерении реактивной энергии и мощности*

Непосредственное включение

1

±2,0

sin у= 1

Трансформаторное включение

0,5

±2,0

Iном

sin у= 1

*Пределы допускаемых погрешностей измерений активной и реактивной мощности нормируются только для счетчиков с расширенным функционалом.

Таблица 13 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии и мощности для счетчиков классов точности 0,5S и 0,2S и реактивной электрической энергии и мощности для счетчиков классов точности 1 и 0,5, вызванной кондуктивными помехами, наведенными радиочастотными полями, при номинальном напряжении__________________________________________________________

Тип включения счетчика

Класс точности

Пределы допускаемой дополнительной относительной погрешности, %

Сила переменного тока, А

Коэффициент

При измерении активной энергии и мощности*

Непосредственное включение

0,5S

±2,0

cos ф= 1

Трансформаторное включение

0,2S

±1,0

Iном

cos ф= 1

При измерении реактивной энергии и мощности*

Непосредственное включение

1

±2,0

sin у= 1

Трансформаторное включение

0,5

±2,0

Iном

sin у= 1

*Пределы допускаемых погрешностей измерений активной и реактивной мощности нормируются только для счетчиков с расширенным функционалом.

Таблица 14 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии и мощности для счетчиков классов точности 0,5S и 0,2S и реактивной электрической энергии и мощности для счетчиков классов точности 1 и 0,5, вызванной наносекундными импульсными помехами, при номинальном напряжении_________

Тип включения счетчика

Класс точности

Пределы допускаемой дополнительной относительной погрешности, %

Сила переменного тока, А

Коэффициент

При измерении активной энергии и мощности*

Непосредственное включение

0,5S

±2,0

cos ф= 1

Трансформаторное включение

0,2S

±1,0

Iном

cos ф= 1

При изме

рении реактивной энергии и мощности*

Непосредственное включение

1

±4,0

sin у= 1

Трансформаторное включение

0,5

±4,0

Iном

sin у= 1

*Пределы допускаемых погрешностей измерений активной и реактивной мощности нормируются только для счетчиков с расширенным функционалом.

Таблица 15 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии и мощности для счетчиков классов точности 0,5S и 0,2S и реактивной электрической энергии и мощности для счетчиков классов точности 1 и 0,5, вызванной самонагревом, при номинальном напряжении__________________________________

Тип включения счетчика

Класс точности

Пределы допускаемой дополнительной относительной погрешности, %

Сила переменного тока, А

Коэффициент

При измерении активной энергии и мощности*

Непосредственное включение

0,5S

±0,2

Iмакс

cos ф= 1 cosw0,5 (инд.)

Трансформаторное включение

0,2S

±0,1

Iмакс

cos ф= 1 cosw0,5 (инд.)

При изме

рении реактивной энергии и мощности*

Непосредственное включение

1

±0,7

Iмакс

sin у= 1

±1,0

sin^=0,5 (инд.)

Трансформаторное включение

0,5

±0,5

Iмакс

sin у= 1

±0,7

sin^=0,5 (инд.)

*Пределы допускаемых погрешностей измерений активной и реактивной мощности нормируются только для счетчиков с расширенным функционалом.

Таблица 16 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии и мощности для счетчиков классов точности 0,5S и 0,2S и реактивной электрической энергии и мощности для счетчиков классов точности 1 и 0,5, вызванной кратковременными перегрузками по току, при номинальном напряжении__________

Тип включения счетчика

Класс точности

Пределы допускаемой дополнительной относительной погрешности, %

Сила переменного тока, А

Коэффициент

При измерении активной энергии и мощности*

Непосредственное включение

0,5S

±0,05

20 • Iмакс (с отклонением от 0 до -10 %) в течение 0,5 с

cos у= 1

Трансформаторное включение

0,2S

±0,05

20 • Iмакс (с отклонением от 0 до -10 %) в течение 0,5 с

cos у= 1

При измерении реактивной энергии и мощности*

Непосредственное включение

1

±1,5

30-Iмакс (с отклонением от 0 до -10 %) в течение 10 мс

sin у= 1

Трансформаторное включение

0,5

±0,3

20 • Iмакс (с отклонением от 0 до -10 %) в течение 0,5 с

sin у= 1

*Пределы допускаемых погрешностей измерений активной и реактивной мощности нормируются только для счетчиков с расширенным функционалом.

Таблица 17 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии и мощности для счетчиков классов точности 0,5S и 0,2S при обратном порядке следования фаз при номинальном напряжении

Тип включения счетчика

Класс точности

Пределы допускаемой дополнительной относительной погрешности, %

Сила переменного тока, А

Коэффициент

При измерении активной энергии и мощности*

Непосредственное включение

0,5S

±0,1

0,1 • Iб

cos у= 1

Трансформаторное включение

0,2S

±0,05

0,1 • Iном

cos у= 1

*Пределы допускаемых погрешностей измерений активной мощности нормируются только для счетчиков с расширенным функционалом.

Таблица 18 - Пределы допускаемой дополнительной относ активной электрической энергии и мощности для счетчик вызванной несимметрией напряжения, при номинальном нап

ительной погрешности измерений ов классов точности 0,5S и 0,2S, ряжении

Тип включения счетчика

Класс точности

Пределы допускаемой дополнительной относительной погрешности, %

Сила переменного тока, А

Коэффициент

При измерении активной энергии и мощности*

Непосредственное включение

0,5S

±1

cos у= 1

Тип включения счетчика

Класс точности

Пределы допускаемой дополнительной относительной погрешности, %

Сила переменного тока, А

Коэффициент

Трансформаторное включение

0,2S

±0,5

Iном

cos у= 1

*Пределы допускаемых погрешностей измерений активной мощности нормируются только для счетчиков с расширенным функционалом.

Таблица 19 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии и мощности для счетчиков класса точности 0,2S и реактивной электрической энергии и мощности для счетчиков класса точности 0,5, вызванной колебательными затухающими помехами, при номинальном напряжении___________________

Тип включения счетчика

Класс точности

Пределы допускаемой дополнительной относительной погрешности, %

Сила переменного тока, А

Коэффициент

При измерении активной энергии и мощности*

Трансформаторное включение

0,2S

±1,0

Iном

cos ф= 1

При измерении реактивной энергии и мощности*

Трансформаторное включение

0,5

±1,5

Iном

sin у= 1

*Пределы допускаемых погрешностей измерений активной и реактивной мощности нормируются только для счетчиков с расширенным функционалом.

Таблица 20 - Средний температурный коэффициент счетчиков в диапазоне рабочих температур при измерении активной электрической энергии и мощности для счетчиков классов точности 0,5S и 0,2S и реактивной электрической энергии и мощности для счетчиков классов точности 1 и 0,5 при номинальном напряжении____________________________________________________

Тип включения счетчика

Класс точности

Средний температурный коэффициент, %/°С

Сила переменного тока, А

Коэффициент

При измерении активной энергии и мощности*

Непосредственного включения

0,5S

±0,03

0,05 • 1б< I < Iмакс

cos ф= 1

±0,05

0,1 • I5< I < Iмакс

cosw0,5 (инд.)

Трансформаторное включение

0,2S

±0,01

0,05 • Iном < I < Iмакс

cos ф= 1

±0,02

0,1 • Iном < I < Iмакс

cosq=0,5 (инд.)

При измерении реактивной энергии и мощности*

Непосредственного включения

1

±0,05

0,1 • I5< I < Iмакс

sin у= 1

±0,07

0,2• I5< I < Iмакс

sin^=0,5 (инд., емк.)

Трансформаторное включение

0,5

±0,03

0,05 • Iном < I < Iмакс

sin у= 1

±0,04

0,1 • Iном < I < Iмакс

sin^=0,5 (инд., емк.)

*Пределы допускаемых погрешностей измерений активной и реактивной мощности нормируются только для счетчиков с расширенным функционалом.

Таблица 21 - Средний температурный коэффициент при измерении полной мощности в диапазоне рабочих температур при номинальном напряжении

Тип включения счетчика

Класс точности

Средний температурный коэффициент, %/°С

Сила переменного тока, А

Коэффициент

Непосредственного включения

0,5S; 1

±0,05

0,05 • 1б< I < Iмакс

cos ф= 1

sin у= 1

±0,07

0,1 • I5< I < Iмакс

cosw0,5 (инд.)

sin^=0,5 (инд., емк.)

Трансформаторное включение

0,2S; 0,5

±0,03

0,05 Iном < I < Iмакс

cos у= 1

sin у= 1

±0,04

0,1 • Iном < I < Iмакс

cosw0,5 (инд.)

sin^=0,5 (инд., емк.)

Таблица 22 - Минимальное время между импульсами при проверке без тока нагрузки (отсутствие самохода) при измерении активной электрической энергии для счетчиков классов точности 0,5S и 0,2S и реактивной электрической энергии для счетчиков классов точности 1 и 0,5__________________________________________________________________________________________________________

Тип включения счетчика

Класс точности

Номинальное напряжение Uhom , В

Максимальный ток Iмакс, А

Минимальное время между импульсами, с

При измерении активной энергии

Непосредственное включение

0,5S

230

100

53

Трансформаторное

0,2S

57,7

10

78

включение

230

79

При измерении реактивной энергии

Непосредственное включение

1

230

100

42

Трансформаторное

0,5

57,7

10

52

включение

230

53

Таблица 23 - Средний температурный коэффициент точности хода часов счетчиков

Вариант установки

Средний температурный коэффициент, с/сут/°С

Температурный диапазон, °С

Для счетчиков, устанавливаемых внутри помещений

±0,072

от -40 до +21 от +25 до +70

Для счетчиков наружной установки

±0,063

от -50 до +21 от +25 до +70

Таблица 24 - Основные технические характеристики

Наименование характеристики

Значение

Активная (полная) мощность, потребляемая цепями напряжения, Вт (В^А) (без учета потребления дополнительными интерфейсными модулями), не более

6 (30)

Полная мощность, потребляемая цепями тока, В^А, не более

0,9

Наименование характеристики

Значение

Габаритные размеры (ширина^длина^высота), мм, не более: в корпусе 9мТН35:

- со стандартными клеммными крышками

- с уменьшенными клеммными крышками

в корпусе 10м

в корпусе SPLIT:

- измерительный блок

- блок индикации

158x129x75

158x100x75

162x192x89

223x195x103

145x74x29

Масса, кг, не более:

- счетчик в корпусе 9мТН35

- счетчик в корпусе 10м

- счетчик в корпусе SPLIT (измерительный блок)

- блок индикации

1,0

1,5

2,0 0,2

Максимальный ток встроенного реле отключения (ограничения)/включения нагрузки, А

100

Количество импульсных выходов:

- в корпусе 9мТН35

- в корпусе 10м

- в корпусе SPLIT

2

4

2

Количество дискретных выходов:

- в корпусе 9мТН35

- в корпусе 10м

- в корпусе SPLIT

0

2

0

Количество дискретных входов:

- в корпусе 9мТН35

- в корпусе 10м

- в корпусе SPLIT

0

2

0

Количество тарифов, не более

8

Рабочие условия измерений:

-  температура окружающего воздуха, °С:

- для счетчиков, устанавливаемых внутри помещений

- для счетчиков наружной установки

- для блока индикации Милур Т

- относительная влажность воздуха при температуре окружающего воздуха +30 °С, %, не более

от -40 до +70 от -50 до +70 от -10 до +40

90

Средний срок службы, лет

30

Средняя наработка на отказ, ч

320000

Срок сохранения информации в энергонезависимой памяти при отключении питания, лет, не менее

30

Знак утверждения типа

наносится на панель счетчика методом офсетной печати или другим способом, не ухудшающим качества, на титульные листы руководства по эксплуатации и формуляра - типографским способом.

Комплектность

Таблица 25 - Комплектность счетчиков

Наименование

Обозначение

Количество

Счетчик электрической энергии статический Милур 307

ТСКЯ.411152.007-ХХ.ХХ

1 шт.

Формуляр

ТСКЯ.411152.007ФО

1 экз.

Упаковка

-

1 шт.

Руководство по эксплуатации*

ТСКЯ.411152.007РЭ

1 экз.

Блок индикации Милур Т**

-

1 шт.

Программное обеспечение на электронном носителе***

-

1 шт.

Методика поверки***

ТСКЯ.411152.007МП

1 экз.

* Размещено на сайтах www.miluris.ru и/или www.milur.ru, а также поставляется со счетчиками с расширенным функционалом.

* * Поставляется в комплекте со счетчиками наружной установки.

* ** Поставляется по отдельному заказу на партию счетчиков или организациям, производящим поверку и эксплуатацию счётчиков.

Поверка

осуществляется по документу ТСКЯ.411152.007МП «Счётчики электрической энергии статические Милур 307. Методика поверки», утвержденному ООО «ИЦРМ» 05.04.2019 г.

Основные средства поверки:

- установка автоматическая трехфазная для поверки счетчиков электрической энергии НЕВА-Тест 6303 (регистрационный номер в Федеральном информационном фонде 52156-12);

- частотомер электронно-счетный Ч3-63 (регистрационный номер в Федеральном информационном фонде 9084-83);

- калибратор переменного тока «Ресурс-К2М» (регистрационный номер в Федеральном информационном фонде 31319-12).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на корпус счетчика, как показано на рисунке 2, на свидетельство о поверке и (или) в формуляр.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счётчики электрической энергии

ГОСТ 31819.22-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счётчики активной энергии классов точности 0,2S и 0,5S

ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счётчики реактивной энергии

ГОСТ 30804.4.30-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии

ГОСТ 32144-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения

ТСКЯ.411152.007ТУ Счётчики электрической энергии статические Милур 307. Технические условия

Другие Счетчики электроэнергии

76141-19
Милур 107 Счетчики электрической энергии статические
ООО "Милур Интеллектуальные Системы", г.Екатеринбург; АО "НПП "Исток" им.А.И.Шокина", г.Фрязино; АО "ПО "Электроприбор", г.Пенза
Счётчики электрической энергии статические Милур 107 (далее - счётчики) предназначены для измерений и учёта электрической активной и реактивной энергии в двухпроводных сетях переменного тока напряжением 230 В частотой 50 Гц в соответствии с требовани...
Счетчики электрической энергии трехфазные многофункциональные МИР С-03 (далее -счетчики) предназначены для измерения активной и реактивной электрической энергии прямого и обратного направлений, активной, реактивной, полной мощности, частоты, среднекв...
Счётчики электрической энергии статические однофазные интеллектуальные БУЛАТ-32 (далее - счётчики) предназначены для измерений и учета активной и реактивной электрической энергии в распределительных и внутренних однофазных двухпроводных электрических...
Счетчики электрической энергии трехфазные многофункциональные «НАРТИС-32-МТ» (далее - счетчики) предназначены для измерений активной и реактивной (или только активной) электрической энергии прямого и обратного (или только прямого) направления по дифф...
Счетчики статические трехфазные переменного тока активной и реактивной энергии МТ880 (далее - счетчики) предназначены для измерения активной и реактивной электрической энергии, и времени.
