Счетчики электрической энергии статические Милур 107

Номер в ГРСИ РФ: 76141-19
Категория: Счетчики электроэнергии
Производитель / заявитель: ООО "Милур Интеллектуальные Системы", г.Екатеринбург
Скачать
76141-19: Описание типа СИ Скачать 287.9 КБ
76141-19: Методика поверки ТСКЯ.411152.006МП Скачать 9.8 MБ
Нет данных о поставщике
Счетчики электрической энергии статические Милур 107 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Счётчики электрической энергии статические Милур 107 (далее - счётчики) предназначены для измерений и учёта электрической активной и реактивной энергии в двухпроводных сетях переменного тока напряжением 230 В частотой 50 Гц в соответствии с требованиями ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.23-2012, а также измерений показателей качества электрической энергии согласно ГОСТ 32144-2013: положительного и отрицательного отклонения напряжения, отклонения основной частоты напряжения, длительности и глубины провала напряжения, длительности и величины перенапряжения.

Информация по Госреестру

Основные данные
Номер по Госреестру 76141-19
Наименование Счетчики электрической энергии статические
Модель Милур 107
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 13.09.2024
Производитель / Заявитель

ООО "Милур Интеллектуальные Системы", г.Екатеринбург; АО "НПП "Исток" им.А.И.Шокина", г.Фрязино; АО "ПО "Электроприбор", г.Пенза

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 16 лет
Зарегистрировано поверок 240715
Найдено поверителей 11
Успешных поверок (СИ пригодно) 240715 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 10.04.2024

Поверители

Скачать

76141-19: Описание типа СИ Скачать 287.9 КБ
76141-19: Методика поверки ТСКЯ.411152.006МП Скачать 9.8 MБ

Описание типа

Назначение

Счётчики электрической энергии статические Милур 107 (далее - счётчики) предназначены для измерений и учёта электрической активной и реактивной энергии в двухпроводных сетях переменного тока напряжением 230 В частотой 50 Гц в соответствии с требованиями ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.23-2012, а также измерений показателей качества электрической энергии согласно ГОСТ 32144-2013: положительного и отрицательного отклонения напряжения, отклонения основной частоты напряжения, длительности и глубины провала напряжения, длительности и величины перенапряжения.

Описание

Принцип действия счётчиков основан на учете информации, получаемой с импульсных выходов высокопроизводительного специализированного микроконтроллера - измерителя электрической энергии, разработанного и изготовленного АО «ПКК Миландр». В зависимости от модификации в счетчиках присутствуют один или два преобразователя тока. В качестве датчика напряжения используется резистивный делитель, включенный в параллельную цепь напряжения. Микроконтроллер реализует управляющие алгоритмы в соответствии со специализированной программой, помещенной в его внутреннюю память. Управление узлами производится микроконтроллером через аппаратно-программные интерфейсы, реализованные на его портах ввода/вывода. Счётчики измеряют количество протекающей через него электрической энергии путём перемножения измеренных им мгновенных значений напряжения и тока с последующим накоплением результата.

Счётчики имеют встроенные часы реального времени и предназначены для организации многотарифного дифференцированного учета по времени суток. Переключение тарифов в счётчиках осуществляется с помощью внутреннего тарификатора, который определяет номер текущего тарифа по указанным в тарифном расписании временным зонам в пределах суток. Максимальное число тарифов - четыре, число тарифных зон - восемь.

Коррекция (синхронизация) времени осуществляется как вручную, так и автоматически.

В качестве счётного механизма в счетчиках используется жидкокристаллический индикатор (далее - ЖКИ), отображающий режим работы и значения параметров. Для счетчика наружной установки ЖКИ находится в отдельном блоке индикации, представляющем собой переносной пульт управления счетчиком. Визуализация рабочего состояния осуществляется посредством светодиодов импульсных выходов и обновления информации на ЖКИ.

Счетчики имеют функцию дистанционного отключения (ограничения)/включения нагрузки посредством внешней команды по любому из интерфейсов связи, а также самостоятельно, согласно выбранной логике работы. В зависимости от модификации устройство отключения (ограничения)/включения нагрузки может быть как внутренним, так и внешним.

Счетчики имеют возможность фиксировать воздействие сверхнормативного магнитного поля.

Счетчики с расширенным функционалом позволяют настраивать порог срабатывания события воздействия сверхнормативного магнитного поля, а также изменения температуры внутри корпуса. Измеренные счетчиками данные и события записываются в энергонезависимую память.

Счетчики поддерживают следующие интерфейсы связи, в зависимости от модификации:

оптический порт (основной интерфейс, присутствует во всех исполнениях), RS-485, универсальный проводной интерфейс, RF433, RF868, Lora RF868, RF2400, PLC, PLC.G3, GSM.

Счетчики обеспечивают регистрацию и хранение в энергонезависимой памяти следующей информации, в зависимости от модификации:

- значения учтенной активной и реактивной энергии прямого и обратного направлений, накопленных нарастающим итогом с момента изготовления суммарно и по каждому (до 4-х) тарифу;

- приращения активной и реактивной электроэнергии (прием, отдача) за 60-ти минутные интервалы времени, глубина хранения 246 суток;

- формирование профиля мощности нагрузки прямого и обратного направлений с программируемым интервалом временем интегрирования, в диапазоне от 1 до 60 минут (с шагом 1 минута), глубина хранения 246 суток при 60-минутном интервале;

- значения активной и реактивной электроэнергии с нарастающим итогом суммарно и раздельно по тарифам за сутки, глубина хранения не менее 123 суток;

- значения активной и реактивной электроэнергии (прием, отдача) на текущий месяц и на начало предыдущих 36 месяцев;

- значения активной и реактивной электроэнергии (прием, отдача) за текущий год и предыдущие два года (на начало года);

- значения активной и реактивной электроэнергии (прием, отдача) за прошедший месяц, глубина хранения - 36 месяцев;

- калибровочный коэффициент часов реального времени;

- годовое тарифное расписание и исключительные (праздничные) дни;

- модификация и серийный (заводской) номер счетчика;

- серийный номер узла печатного;

- номер версии (идентификационный номер) программного обеспечения.

В процессе эксплуатации счетчики обеспечивают ведение следующих журналов, в зависимости от модификации:

- события, относящиеся к напряжениям;

- события, относящиеся к токам;

- события включения/выключения счетчика, коммутации реле нагрузки;

- события программирования параметров счетчика (коррекция данных);

- события внешних воздействий;

- коммуникационные события;

- события контроля доступа;

- события диагностики и инициализации;

- события по превышению реактивной мощности (тангенс сети);

- события параметров качества сети;

- состояний дискретных входов и выходов;

- события телесигнализации.

Счётчики могут эксплуатироваться автономно или в автоматизированной системе сбора данных о потребляемой электрической энергии.

Счётчики состоят из следующих узлов:

- корпус;

- клеммные колодки (силовая - для подключения сети, слаботочная - для подключения внешнего источника питания, импульсных выходов, дополнительных интерфейсов);

- клеммные прозрачные крышки;

- прозрачная крышка корпуса;

- измерительный модуль;

- дополнительные интерфейсные модули.

Счётчики в корпусах SPLIT для наружной установки имеют модульную конструкцию и состоят из блока счётчика, который устанавливается на опоре линии электропередачи или непосредственно на внешнюю стену строения, и блока индикации переносной конструкции, связь которого с блоком счетчика осуществляется по радиоканалу.

В счетчиках предусмотрена возможность замены внутреннего источника питания без нарушения поверительных клейм.

Степень защиты счетчиков от проникновения пыли и воды - IP51 (для счетчиков, устанавливаемых внутри помещений) или IP54 (для счетчиков наружной установки) в соответствии с ГОСТ 14254-2015. Счетчики с уменьшенными клеммными крышками требуют дополнительной защиты от прямого попадания воды. Крышки всех исполнений являются прозрачными.

Модификации счетчиков с радиоинтерфейсами могут иметь выходной соединитель (розетку) для использования внешних антенн.

Счетчики имеют несколько модификаций, отличающихся:

- конструкцией корпуса;

- наличием и типом интерфейсов связи;

- функциональными возможностями;

- метрологическими характеристиками;

- наличием или отсутствием встроенного реле отключения (ограничения)/включения нагрузки;

- наличием дополнительного датчика тока в «нулевом» проводе.

Класс характеристик процесса измерений показателей качества электроэнергии счетчиков соответствует классу S согласно ГОСТ 30804.4.30-2013.

Структура условного обозначения счетчиков:

Милур 107 □ .□□-□□□-□□-□□

1  2 3 4   5   6 7 8 9

1 - Тип счетчика

2 - Функционал:

□ - стандартный функционал;

S - расширенный функционал1.

3 - Базовый (максимальный) ток; класс точности по активной/реактивной энергии:

2 - 5 (100) А; 1/2;

4 - Номинальное напряжение:

2 - 230 В;

5 - Наличие дополнительных интерфейсных модулей2:

F - радиоинтерфейс 868 МГц;

G - GSM;

M - радиоинтерфейс 2400 МГц;

P - PLC;

R - RS-485;

U - универсальный проводной интерфейс;

V - радиоинтерфейс Lora 868 МГц;

X - PLC.G3;

Z - радиоинтерфейс 433 МГц.

2) Все модификации счетчиков имеют оптопорт.

6 - Тип корпуса и температура:

1 - 7мТН35, от минус 40 до плюс 70 °С;

2 - 9мТН35, от минус 40 до плюс 70 °С;

3 - SPLIT:

Блок измерительный: от минус 50 до плюс 70 °С;

Блок индикации Милур Т: от минус 10 до плюс 40 °С.

7 - Клеммные крышки (только для 7мТН35 и 9мТН35):

□ - стандартные;

L - уменьшенные.

8 - Наличие встроенного реле отключения нагрузки:

□ - отсутствует;

D - присутствует.

9 - Измерительный элемент в «нулевом» проводе:

□ - отсутствует;

T - присутствует.

Общий вид счётчиков представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки представлены на рисунке 2.

Кроме механического пломбирования в счетчиках предусмотрено электронное пломбирование клеммных крышек и корпуса (в счетчиках с расширенным функционалом). У счетчиков с расширенным функционалом электронные пломбы являются энергонезависимыми от внешнего питания счетчика.

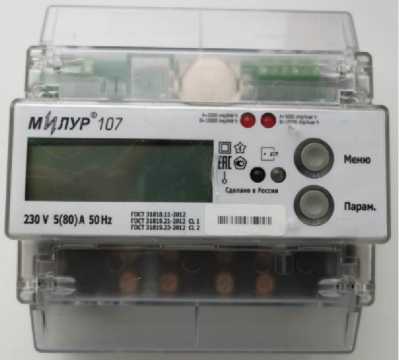

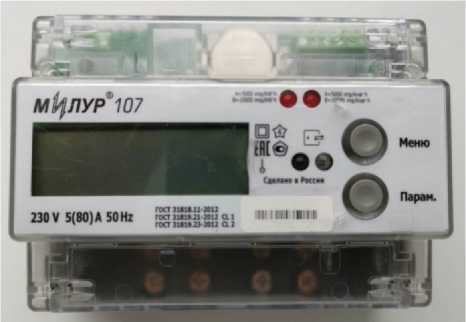

а) счетчики в корпусе 7мТН35

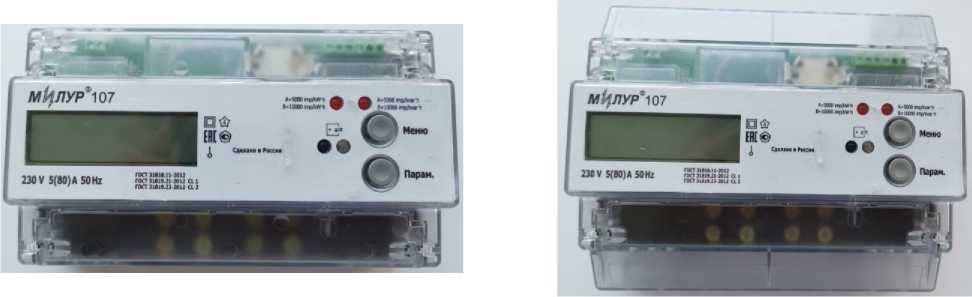

б) счетчики в корпусе 9мТН35

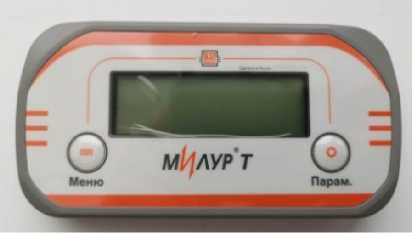

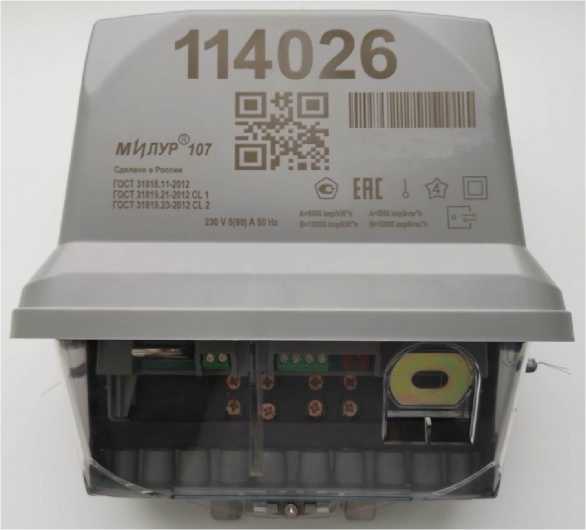

в) счетчики в корпусе SPLIT (наружная установка)

Рисунок 1 - Общий вид счётчиков

Пломба службы контроля качества изготовителя

а) счетчики в корпусах 7мТН35 и 9мТН35

Пломба обслуживающей организации

OCDCD Ф® CD® ®® О

/Пломба службы контроля качества изготовителя

Место нанесения

знака поверки

б) счетчики в корпусе SPLIT

Пломба службы контроля качества изготовителя

в) блок индикации Милур Т

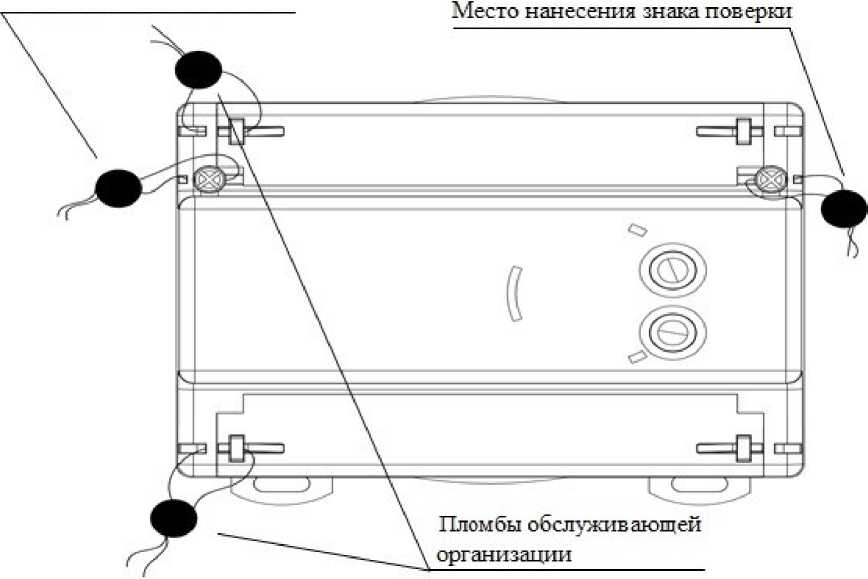

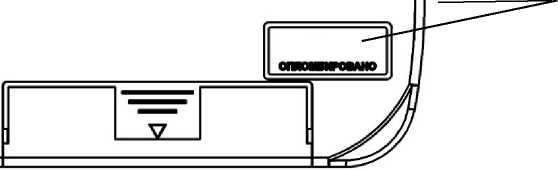

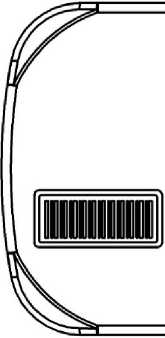

Рисунок 2 - Схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки

Программное обеспечение

Встроенное программное обеспечение (далее - ПО) производит обработку информации, поступающей от аппаратной части счетчика, формирует массивы данных и сохраняет их в энергонезависимой памяти, отображает измеренные значения на индикаторе, а также формирует ответы на запросы, поступающие по интерфейсам связи.

Метрологические характеристики счетчиков напрямую зависят от калибровочных коэффициентов, которые записываются в память счетчиков на заводе-изготовителе на стадии калибровки. Метрологические характеристики нормированы с учетом влияния ПО.

Метрологически значимая часть ПО, калибровочные коэффициенты и измеренные данные защищены аппаратной перемычкой защиты записи и не доступны для изменения без вскрытия счетчиков. Доступ к параметрам и данным со стороны интерфейсов защищен двумя уровнями доступа с устанавливаемыми паролями. ПО осуществляет ежесуточную самодиагностику счетчика.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО счетчиков приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные

Значение

Идентификационное наименование ПО

Milur107.bin

Номер версии (идентификационный номер ПО), не ниже

не ниже 1.0

Цифровой идентификатор ПО

-

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Класс точности при измерении активной электрической энергии для счетчиков со стандартным функционалом

1 (ГОСТ 31819.21-2012)

Пределы допускаемых погрешностей измерений активной электрической энергии и мощности для счетчиков класса точности 1 с расширенным функционалом

таблицы 3-16

Класс точности при измерении реактивной электрической энергии для счетчиков со стандартным функционалом

2 (ГОСТ 31819.23-2012)

Пределы допускаемых погрешностей измерений реактивной электрической энергии и мощности для счетчиков класса точности 2 с расширенным функционалом

таблицы 3-16

Постоянная счетчика в основном режиме/в режиме поверки, имп./кВт^ч (импульсный выход активной энергии):

- счетчики со стандартным функционалом

- счетчики с расширенным функционалом

5000/10000

5000/20000

Постоянная счетчика в основном режиме/в режиме поверки, имп./квар^ч (импульсный выход реактивной энергии): - счетчики со стандартным функционалом - счетчики с расширенным функционалом

5000/10000

5000/20000

Номинальное фазное напряжение Uном, В

230

Установленный рабочий диапазон напряжения, В

от 0,8^ Uном до 1,2’ Uном

Расширенный рабочий диапазон напряжения, В

от 0,8 • Uном до 1,3 • Uном

Предельный рабочий диапазон напряжения, В

от 0 до 1,3 • Uном

Базовый ток Iб, А

5

Максимальный ток Iмакс, А

100

Номинальная частота сети /ном, Гц

50

Диапазон измерений среднеквадратических значений фазного напряжения переменного тока Uф, В*

от 0,3 • Uном до 1,3" Uном

Пределы допускаемой основной относительной погрешности измерений среднеквадратических значений фазного напряжения переменного тока, %*

±0,5

Средний температурный коэффициент при измерении среднеквадратических значений фазного напряжения переменного тока в диапазоне рабочих температур, %/°С*

±0,05

Наименование характеристики

Значение

Диапазон измерений отрицательного отклонения напряжения 6U(-), %*

от 0 до 70

Пределы допускаемой основной относительной погрешности измерений отрицательного отклонения напряжения, %*

±0,5

Средний температурный коэффициент при измерении отрицательного отклонения напряжения в диапазоне рабочих температур, %/°С*

±0,05

Диапазон измерений положительного отклонения напряжения 6U(+), %*

от 0 до 30

Пределы допускаемой основной относительной погрешности измерений положительного отклонения напряжения, %*

±0,5

Средний температурный коэффициент при измерении положительного отклонения напряжения в диапазоне рабочих температур, %/°С*

±0,05

Диапазон измерений среднеквадратических значений силы переменного тока в фазе Iф/нейтрали Iн, А*

от 0,01-15 до 1,1 • Iмакс

Пределы допускаемой основной относительной погрешности измерений среднеквадратических значений силы переменного тока в фазе/нейтрали, %*

±1

Средний температурный коэффициент при измерении среднеквадратических значений силы переменного тока в диапазоне рабочих температур, %/°С*

±0,05

Диапазон измерений разности токов между фазой и нейтралью (небаланс токов), А*

от 0,01-1б до 1,1 • Iмакс

Пределы допускаемой основной относительной погрешности измерений разности токов между фазой и нейтралью (небаланс токов), %*

±2

Средний температурный коэффициент при измерении разности токов между фазой и нейтралью (небаланс токов) в диапазоне рабочих температур, %/°С*

±0,05

Диапазон измерений частоты переменного тока f, Гц*

от 42,5 до 57,5

Пределы допускаемой основной абсолютной погрешности измерений частоты переменного тока, Гц*

±0,05

Средний температурный коэффициент при измерении частоты переменного тока в диапазоне рабочих температур, Гц/°С*

±0,0007

Диапазон измерений отклонения основной частоты напряжения электропитания А/,' Гц*

от -7,5 до +7,5

Пределы допускаемой основной абсолютной погрешности измерений отклонения основной частоты напряжения электропитания, Гц*

±0,05

Средний температурный коэффициент при измерении отклонения основной частоты напряжения электропитания, Гц/°С*

±0,0007

Диапазон измерений коэффициента мощности cos ф*

от -1 до +1

Пределы допускаемой основной относительной погрешности измерений коэффициента мощности cosф, %*

±3

Средний температурный коэффициент при измерении коэффициента мощности cosф в диапазоне рабочих температур, %/°С*

±0,05

Наименование характеристики

Значение

Диапазон измерений коэффициента sin^*

от -1 до +1

Пределы допускаемой основной относительной погрешности измерений коэффициента sin^, %*

±3

Средний температурный коэффициент при измерении коэффициента sin^ в диапазоне рабочих температур, %/°С*

±0,05

Диапазон измерений коэффициента tg^, %*

от -57,29 до +57,29

Пределы допускаемой основной относительной погрешности измерений коэффициента tg^, %*

±3

Средний температурный коэффициент при измерении коэффициента tg^ в диапазоне рабочих температур, %/°С*

±0,05

Диапазон измерений полной мощности S, В •А*

0,8 • Uном < U < 1,3 • Uном 0,01*15< I < 1,1 • Iмакс

Пределы допускаемой основной относительной погрешности измерений полной мощности, %*

±2,0

Средний температурный коэффициент при измерении полной мощности в диапазоне рабочих температур, %/°С*

таблица 17

Диапазон измерений длительности перенапряжения Д tпери, с*

от 0,04 до 120

Пределы допускаемой основной абсолютной погрешности измерений длительности перенапряжения, с*

±0,02

Средний температурный коэффициент при измерении длительности перенапряжения в диапазоне рабочих

температур, с/°С*

±0,0003

Диапазон измерений перенапряжения 5 Uпер, % от Uном*

от 0 до 30

Пределы допускаемой основной относительной погрешности измерений перенапряжения, %*

±0,5

Средний температурный коэффициент при измерении перенапряжения в диапазоне рабочих температур, %/°С*

±0,05

Диапазон измерений длительности провала напряжения Д tпи, с*

от 0,04 до 120

Пределы допускаемой основной абсолютной погрешности измерений длительности провала напряжения, с*

±0,02

Средний температурный коэффициент при измерении длительности провала напряжения в диапазоне рабочих

температур, с/°С*

±0,0003

Диапазон измерений глубины провала напряжения 5Uп, %*

от 0 до 70

Пределы допускаемой основной относительной погрешности измерений глубины провала напряжения, %*

±0,5

Средний температурный коэффициент при измерении глубины провала напряжения в диапазоне рабочих температур, %/°С*

±0,05

Стартовый ток (чувствительность), А, не более:

- по активной энергии (класс точности 1 по ГОСТ 31819.21-2012)

- по реактивной энергии (класс точности 2 по ГОСТ 31819.23-2012)

0,02 0,025

Минимальное время между импульсами при измерении активной электрической энергии для счетчиков класса точности 1 по ГОСТ 31819.21-2012 и реактивной электрической энергии для счетчиков класса точности 2 по ГОСТ 31819.23-2012

таблица 18

Ход внутренних часов в нормальных условиях измерений, c/сут, не хуже

±0,5

Наименование характеристики

Значение

Средний температурный коэффициент хода внутренних часов в диапазоне рабочих температур, с/(сут^°С)

таблица 19

Нормальные условия измерений:

- температура окружающего воздуха, °С

- относительная влажность воздуха при температуре окружающего воздуха +30 °С, %, не более

от +21 до +25

от 30 до 80

* Только для счетчиков с расширенным функционалом.

Примечание - Погрешность измерений не зависит от способов передачи измерительной информации при использовании цифровых каналов связи и определяется классами точности применяемых средств измерений.

Таблица 3 - Пределы допускаемой основной относительной погрешности измерений активной электрической энергии и мощности для счетчиков класса точности 1 и реактивной электрической энергии и мощности для счетчиков класса точности 2 при номинальном напряжении_____________________________________________________________________

Класс точности

Пределы допускаемой основной относительной погрешности, %

Сила переменного тока, А

Коэффициент

При измерении активной энергии и мощности

1

±1,5

0,05 • Is< I < 0,1 • Iб

cosy—1

±1,0

0,1 • 1б< I < Iмакс

±1,5

0,1 • 1б< I < 0,2 • Iб

cos у—0,5 (при индуктивной нагрузке (далее - инд.)) cos у—0,8 (при емкостной нагрузке (далее - емк.))

±1,0

0,2 • Iб< I < Iмакс

При измерении реактивной энергии и мощности

2

±2,5

0,05 • Iб < I < 0,1 • Iб

sin у— 1

±2,0

0,1 • Iб< I < Iмакс

±2,5

0,1 • 1б<I < 0,2 • Iб

siny-0,5 (инд., емк.)

±2,0

0,2 • Iб< I < Iмакс

siny-0,5 (инд., емк.)

±2,5

siny-0,25 (инд., емк.)

Таблица 4 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии и мощности для счетчиков класса точности 1 и реактивной электрической энергии и мощности для счетчиков класса точности 2 в установленном/расширенном/предельном рабочем диапазоне напряжения___________________

Класс точности

Пределы допускаемой дополнительной относительной погрешности, %

Сила переменного тока, А

Коэффициент

При измерении активной энергии и мощности

1

±0,7

0,05 • 1б< I < Iмакс

cos у— 1

±1,0

0,1 • Iб< I < Iмакс

cosy-0,5 (инд.)

При измерении реактивной энергии и мощности

2

±1

0,05 • 1б< I < Iмакс

sin у— 1

±1,5

0,1 • Iб< I < Iмакс

siny- 0,5 (инд., емк.)

Примечание: дополнительная относительная погрешность в предельном диапазоне напряжений сети для значений от 0 до 0,8^ Uhom находится в пределах от плюс 10 до минус 100 %.

Таблица 5 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии и мощности для счетчиков класса точности 1 и реактивной электрической энергии и мощности для счетчиков класса точности 2 при отклонении частоты сети от номинального значения в пределах +2 % при номинальном напряжении______________

Класс точности

Пределы допускаемой дополнительной относительной погрешности, %

Сила переменного тока, А

Коэффициент

При измерении активной энергии и мощности

1

±0,5

0,05 • 15< I < Iмакс

cos у= 1

±0,7

0,1 • Iб< I < Iмакс

cosw0,5 (инд.)

При измерении реактивной энергии и мощности

2

±2,5

0,05 • I5< I < Iмакс

sin у= 1

±2,5

0,1 • Iб< I < Iмакс

sin^=0,5 (инд., емк.)

Таблица 6 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии и мощности для счетчиков класса точности 1, вызванной гармониками в цепях напряжения и тока, при номинальном напряжении____________________

Класс точности

Пределы допускаемой дополнительной относительной погрешности, %

Сила переменного тока, А

Коэффициент

При измерении активной энергии и мощности

1

±0,8

0,5 • Iмакс

cos у= 1

Таблица 7 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии и мощности для счетчиков класса точности 1 и реактивной электрической энергии и мощности для счетчиков класса точности 2, вызванной постоянной составляющей и четными гармониками в цепи переменного тока, при номинальном напряжении_____________________________________________________________________

Класс точности

Пределы допускаемой дополнительной относительной погрешности, %

Сила переменного тока, А

Коэффициент

При измерении активной энергии и мощности

1

±3,0

Iмакс/V^

cos ф= 1

При измерении реактивной энергии и мощности

2

±6,0

Iмакс/V^

sin у= 1

Таблица 8 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии и мощности для счетчиков класса точности 1, вызванной нечетными гармониками и субгармониками в цепи переменного тока, при номинальном напряжении_____________________________________________________________________

Класс точности

Пределы допускаемой дополнительной относительной погрешности, %

Сила переменного тока, А

Коэффициент

При измерении активной энергии и мощности

1

±3,0

0,5 • Iб

cos у= 1

Таблица 9 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии и мощности для счетчиков класса точности 1 и реактивной электрической энергии и мощности для счетчиков класса точности 2, вызванной постоянной магнитной индукцией внешнего происхождения, при номинальном напряжении______________

Класс точности

Пределы допускаемой дополнительной относительной погрешности, %

Сила переменного тока, А

Коэффициент

При измерении активной энергии и мощности

1

±2,0

cos у= 1

При измерении реактивной энергии и мощности

2

±3,0

sin у= 1

Таблица 10 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии и мощности для счетчиков класса точности 1 и реактивной электрической энергии и мощности для счетчиков класса точности 2, вызванной магнитной индукцией внешнего происхождения 0,5 мТл, при номинальном напряжении________________

Класс точности

Пределы допускаемой дополнительной относительной погрешности, %

Сила переменного тока, А

Коэффициент

При измерении активной энергии и мощности

1

±2,0

cos у= 1

При измерении реактивной энергии и мощности

2

±3,0

15

sin у= 1

Таблица 11 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии и мощности для счетчиков класса точности 1 и реактивной электрической энергии и мощности для счетчиков класса точности 2, вызванной внешним радиочастотным электромагнитным полем, при номинальном напряжении___________________

Класс точности

Пределы допускаемой дополнительной относительной погрешности, %

Сила переменного тока, А

Коэффициент

При измерении активной энергии и мощности

1

±2,0

cos у= 1

При измерении реактивной энергии и мощности

2

±3,0

sin у= 1

Таблица 12 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии и мощности для счетчиков класса точности 1 и реактивной электрической энергии и мощности для счетчиков класса точности 2, вызванной кондуктивными помехами, наведенными радиочастотными полями, при номинальном напряжении_____________________________________________________________________

Класс точности

Пределы допускаемой дополнительной относительной погрешности, %

Сила переменного тока, А

Коэффициент

При измерении активной энергии и мощности

1

±2,0

cos у= 1

При измерении реактивной энергии и мощности

2

±3,0

sin у= 1

Таблица 13 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии и мощности для счетчиков класса точности 1 и реактивной электрической энергии и мощности для счетчиков класса точности 2, вызванной наносекундными импульсными помехами, при номинальном напряжении__________________

Класс точности

Пределы допускаемой дополнительной относительной погрешности, %

Сила переменного тока, А

Коэффициент

При измерении активной энергии и мощности

1

±4,0

cos у= 1

При измерении реактивной энергии и мощности

2

±4,0

sin у= 1

Таблица 14 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии и мощности для счетчиков класса точности 1 и реактивной электрической энергии и мощности для счетчиков класса точности 2, вызываемой самонагревом, при номинальном напряжении___________________________________________

Класс точности

Пределы допускаемой дополнительной относительной погрешности, %

Сила переменного тока, А

Коэффициент

При измерении активной энергии и мощности

1

±0,7

Iмакс

cos ф= 1

±1,0

cosw0,5 (инд.)

При измерении реактивной энергии и мощности

2

±1,0

Iмакс

sin у= 1

±1,5

sin^=0,5 (инд.)

Таблица 15 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии и мощности для счетчиков класса точности 1 и реактивной электрической энергии и мощности для счетчиков класса точности 2, вызванной кратковременными перегрузками по току, при номинальном напряжении____________________

Класс точности

Пределы допускаемой дополнительной относительной погрешности, %

Сила переменного тока, А

Коэффициент

При измерении активной энергии и мощности

1

±1,5

30-1макс (с отклонением от 0 до -10 %) в течение 10 мс

cos у= 1

При измерении реактивной энергии и мощности

2

±1,5

30 -Iмакс (с отклонением от 0 до -10 %) в течение 10 мс

sin у= 1

Таблица 16 - Средний температурный коэффициент при измерении активной электрической энергии и мощности для счетчиков класса точности 1 и реактивной электрической энергии и мощности для счетчиков класса точности 2 в диапазоне рабочих температур при номинальном напряжении____________________________________________________________________

Класс точности

Средний температурный коэффициент, %/°С

Ток нагрузки

Коэффициент

При измерении активной энергии и мощности

1

±0,05

0,1 • 1б< I < Iмакс

cos у= 1

±0,07

0,2 • Iб< I < Iмакс

cosw0,5 (инд.)

Класс точности

Средний температурный коэффициент, %/°С

Ток нагрузки

Коэффициент

При измерении реактивной энергии и мощности

2

±0,1

0,1 • 1б< I < Iмакс

sin у= 1

±0,15

0,2 • Iб< I < Iмакс

sin^=0,5 (инд., емк.)

Таблица 17 - Средний температурный коэффициент при измерении полной мощности в диапазоне рабочих температур при номинальном напряжении_____________________________

Класс точности

Средний температурный коэффициент, %/°С

Сила переменного тока, А

Коэффициент

1; 2

±0,1

0,1 • Iб< I < Iмакс

cos у= 1

sin у= 1

±0,15

0,2 • Iб< I < Iмакс

cosw0,5 (инд.)

sin^=0,5 (инд., емк.)

Таблица 18 - Минимальное время между импульсами при проверке без тока нагрузки (отсутствие самохода) при измерении активной электрической энергии для счетчиков класса точности 1 и реактивной электрической энергии для счетчиков класса точности 2_____________

Функционал

Класс точности

Напряжение переменного тока, В

Минимальное время между импульсами, с

При измерении активной энергии

Стандартный

1

1,3' Uном

157

Расширенный

1

1,3' Uном

79

При измерении реактивной энергии

Стандартный

2

1,3' Uном

126

Расширенный

2

1,3' Uном

63

Таблица 19 - Средний температурный коэффициент точности хода часов счетчиков

Вариант установки

Средний температурный коэффициент, с/сут/°С

Температурный диапазон, °С

Для счетчиков, устанавливаемых внутри помещений

±0,072

от -40 до +21 от +25 до +70

Для счетчиков наружной установки

±0,063

от -50 до +21 от +25 до +70

Таблица 20 - Основные технические характеристики

Наименование характеристики

Значение

Активная (полная) мощность, потребляемая цепями напряжения, Вт (В^А) (без учета потребления дополнительными интерфейсными модулями), не более

2 (7)

Полная мощность, потребляемая одной цепью тока, В^А, не более

0,3

Габаритные размеры (ширинахдлинахвысота), мм, не более: в корпусе 7мТН35:

- со стандартными клеммными крышками

- с уменьшенными клеммными крышками

в корпусе 9мТН35:

- со стандартными клеммными крышками

- с уменьшенными клеммными крышками

в корпусе SPLIT:

- измерительный блок

- блок индикации Милур Т

125х130х75

125x100x75

158x129x75

158x100x75

215x210x112 145x74x29

Наименование характеристики

Значение

Масса, кг, не более:

- счетчик в корпусе 7мТН35

- счетчик в корпусе 9мТН35

- счетчик в корпусе SPLIT (измерительный блок)

- блок индикации Милур Т

0,9

1,0

2,0

0,2

Максимальный ток встроенного реле отключения (ограничения)/включения нагрузки, А

110

Предельный ток при температуре +40 °С в течение 2 ч, А

120

Количество импульсных выходов

2

Количество тарифов, не более

4

Рабочие условия измерений:

-  температура окружающего воздуха, °С:

- для счетчиков, устанавливаемых внутри помещений

- для счетчиков наружной установки

- для блока индикации Милур Т

- относительная влажность воздуха при температуре окружающего воздуха +30 °С, %, не более

от -40 до +70 от -50 до +70 от -10 до +40

90

Средний срок службы, лет

30

Средняя наработка на отказ, ч

320000

Срок сохранения информации в энергонезависимой памяти при отключении питания, лет, не менее

30

Знак утверждения типа

наносится на панель счетчика методом офсетной печати или другим способом, не ухудшающим качества, на титульные листы руководства по эксплуатации и формуляра - типографским способом.

Комплектность

Таблица 21 - Комплектность счетчиков

Наименование

Обозначение

Количество

Счетчик электрической энергии статический Милур 107

ТСКЯ.411152.006-ХХ.ХХ

1 шт.

Формуляр

ТСКЯ.411152.006ФО

1 экз.

Упаковка

-

1 шт.

Руководство по эксплуатации*

ТСКЯ.411152.006РЭ

1 экз.

Блок индикации Милур Т**

-

1 шт.

Программное обеспечение на электронном носителе***

-

1 шт.

Методика поверки***

ТСКЯ.411152.006МП

1 экз.

* Размещено на сайтах www.miluris.ru и/или www.milur.ru, а также поставляется со счетчиками с расширенным функционалом.

* * Поставляется в комплекте со счетчиками наружной установки.

* ** Поставляется по отдельному заказу на партию счетчиков или организациям, производящим поверку и эксплуатацию счётчиков.

Поверка

осуществляется по документу ТСКЯ.411152.006МП «Счётчики электрической энергии статические Милур 107. Методика поверки», утвержденному ООО «ИЦРМ» 05.04.2019 г.

Основные средства поверки:

- установка автоматическая однофазная для поверки счетчиков электрической энергии НЕВА-Тест 6103 (регистрационный номер в Федеральном информационном фонде 49992-12);

- частотомер электронно-счетный Ч3-63 (регистрационный номер в Федеральном информационном фонде 9084-83);

- калибратор переменного тока «Ресурс-К2М» (регистрационный номер в Федеральном информационном фонде 31319-12).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на корпус счетчика, как показано на рисунке 2, на свидетельство о поверке и (или) в формуляр.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счётчики электрической энергии

ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счётчики активной энергии классов точности 1 и 2

ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счётчики реактивной энергии

ГОСТ 30804.4.30-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии

ГОСТ 32144-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения

ТСКЯ.411152.006ТУ Счётчики электрической энергии статические Милур 107. Технические условия

Другие Счетчики электроэнергии

Счетчики электрической энергии трехфазные многофункциональные МИР С-03 (далее -счетчики) предназначены для измерения активной и реактивной электрической энергии прямого и обратного направлений, активной, реактивной, полной мощности, частоты, среднекв...
Счётчики электрической энергии статические однофазные интеллектуальные БУЛАТ-32 (далее - счётчики) предназначены для измерений и учета активной и реактивной электрической энергии в распределительных и внутренних однофазных двухпроводных электрических...
Счетчики электрической энергии трехфазные многофункциональные «НАРТИС-32-МТ» (далее - счетчики) предназначены для измерений активной и реактивной (или только активной) электрической энергии прямого и обратного (или только прямого) направления по дифф...
Счетчики статические трехфазные переменного тока активной и реактивной энергии МТ880 (далее - счетчики) предназначены для измерения активной и реактивной электрической энергии, и времени.
Счетчики предназначены для измерения и учета в двух направлениях активной и реактивной энергии (в том числе и с учетом потерь), ведения массивов профиля мощности нагрузки с программируемым временем интегрирования (в том числе и с учетом потерь), изме...
