Блоки расширения нормированных значений TE305N8

Номер в ГРСИ РФ: 76170-19
Производитель / заявитель: ЗАО "Вабтэк", г.С.-Петербург
Скачать
76170-19: Описание типа СИ Скачать 76.9 КБ
76170-19: Методика поверки ТЛАС.426444.050 ПМ Скачать 2.6 MБ
Нет данных о поставщике
Блоки расширения нормированных значений TE305N8 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Блоки расширения нормированных значений «TE305N8» (далее блоки «TE305N8») предназначены для измерений сигналов постоянного тока по ГОСТ 26.011-80. Результаты измерений выдаются во внутреннем формате счетчиков серии «BINOM3». Блоки «TE305N8» используются для работы совместно со счетчиками данного типа.

Информация по Госреестру

Основные данные
Номер по Госреестру 76170-19
Наименование Блоки расширения нормированных значений
Модель TE305N8
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 20.09.2024
Производитель / Заявитель

ЗАО "Вабтэк", г.С.-Петербург

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 12 лет
Актуальность информации 24.03.2024

Поверители

Скачать

76170-19: Описание типа СИ Скачать 76.9 КБ
76170-19: Методика поверки ТЛАС.426444.050 ПМ Скачать 2.6 MБ

Описание типа

Назначение

Блоки расширения нормированных значений «TE305N8» (далее блоки «TE305N8») предназначены для измерений сигналов постоянного тока по ГОСТ 26.011-80. Результаты измерений выдаются во внутреннем формате счетчиков серии «BINOM3». Блоки «TE305N8» используются для работы совместно со счетчиками данного типа.

Описание

Принцип действия блоков «TE305N8» основан на преобразовании мгновенных значений сигналов измеряемых величин и выдачу полученных результатов на дисплее счетчика.

Блоки «TE305N8» обеспечивают сбор аналоговой информации и передачу собранной информации в счетчик «BINOM3». В нижней части корпуса блока расположен разъем для подключения к счетчику и подачи электропитания 24 В.

Условное обозначение блоков «TE305N8»:

Блок расширения нормированных значений TE305N8-XX-Ty 27.12.40-014-80508103-2018

1                                         2                     3

где: 1 - наименование;

2 - вариант исполнения по таблице 1;

3 - обозначение технических условий.

Таблица 1 - Варианты исполнения блоков «TE305N8»

Вариант исполнения

Назначение

TE305N8 - А1

для измерений значения постоянного тока в диапазоне от 0 (+4) до 20 мА

TE305N8 - А2

для измерений значения постоянного тока в диапазоне от 0 до 5 мА

TE305N8 - А3

для измерений значения постоянного тока в диапазоне от -5 до 5 мА

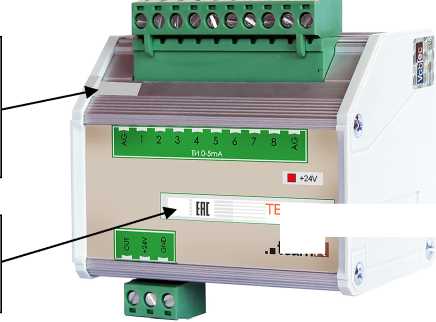

Общий вид блоков «TE305N8» и место опломбирования после поверки представлен на рисунке 1. Пломбирование от несанкционированного доступа осуществляется в виде наклейки с одной стороны на стыке боковых стенок и верхней части корпуса.

поверителя

Место нанесения

знака утверждения типа

Место нанесения наклейки с оттиском клейма

Рисунок 1 - Общий вид блоков расширения нормированных значений «TE305N8», места нанесения знака поверки.

$/N 30700Q1

teamSI

Программное обеспечение отсутствует.

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений силы постоянного тока, мА:

- вариант исполнении А1

- вариант исполнения А2

- вариант исполнения А3

от 0 (4) до 20 от 0 до 5 от -5 до +5

Количество каналов аналогового ввода, шт.

от 1 до 8

Пределы допускаемой основной приведенной погрешности измерений силы постоянного тока, %

±0,2

от диапазона измерений

Пределы допускаемой дополнительной приведенной погрешности измерений силы постоянного тока от температуры окружающей среды на каждые 10°С, %

±0,5 от основной погрешности

Нормальные условия измерений:

- температура окружающей среды, °С

- относительная влажность, %

- атмосферное давление, кПа (мм рт.ст.)

от +21 до +25 до 95 от 70,0 до 106,7 (от 537 до 800)

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Габаритные размеры, мм, не более:

- длина

80,3

- ширина

72,4

- высота

66,9

Масса, кг, не более

0,25

Средний срок службы, лет

20

Средняя наработка на отказ, ч, не менее

125000

Окончание таблицы 3

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающего воздуха, оС

- относительная влажность воздуха, не более, %

- атмосферного давления, кПа (мм рт. ст.)

от -40 до +55 до 95 от 70,0 до 106,7 (от 537 до 800)

Знак утверждения типа

наносится на лицевую панель блока, как показано на рис. 1, а также на титульные листы эксплуатационной документации типографским способом.

Комплектность

Таблица 4 - Комплектность блоков расширения нормированных значений «TE305N8»

Наименование

Обозначение

Количество

Блок «TE305N8»-Ax

ТЛАС.426444.050

1

Коробка

ТЛАС.735321.002

1

Паспорт

ТЛАС.426444.050 ПС

1

Руководство по эксплуатации

ТЛАС.426444.050 РЭ

1

Методика поверки

ТЛАС.426444.050 ПМ

1

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ТУ 27.12.40-014-80508103-2018 Блоки расширения нормированных значений «TE305N8» Технические условия
