Преобразователи давления AUTROL

Номер в ГРСИ РФ: 76188-19
Производитель / заявитель: Компания "Duon System Co., Ltd.", Корея
Скачать
76188-19: Описание типа СИ Скачать 127.8 КБ
76188-19: Методика поверки МЦКЛ.0261.МП Скачать 1.4 MБ
Нет данных о поставщике
Преобразователи давления AUTROL поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Преобразователи давления AUTROL (далее - преобразователи) предназначены для непрерывных измерений давления (избыточного, избыточного давления-разрежения, абсолютного и дифференциального (разности давлений)) и преобразования измеренного давления в унифицированный выходной сигнал силы постоянного тока с наложенным на него цифровым сигналом стандарта HART или цифровым FOUNDATION Fieldbus, а также отображения измеренного давления на дисплее.

Информация по Госреестру

Основные данные
Номер по Госреестру 76188-19
Наименование Преобразователи давления
Модель AUTROL
Страна-производитель КОРЕЯ, РЕСПУБЛИКА
Срок свидетельства (Или заводской номер) 12.09.2024
Производитель / Заявитель

Компания "Duon System Co., Ltd.", Корея

КОРЕЯ, РЕСПУБЛИКА

Поверка

Межповерочный интервал / Периодичность поверки 3 года
Зарегистрировано поверок 47
Найдено поверителей 4
Успешных поверок (СИ пригодно) 47 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 17.11.2024

Поверители

Скачать

76188-19: Описание типа СИ Скачать 127.8 КБ
76188-19: Методика поверки МЦКЛ.0261.МП Скачать 1.4 MБ

Описание типа

Назначение

Преобразователи давления AUTROL (далее - преобразователи) предназначены для непрерывных измерений давления (избыточного, избыточного давления-разрежения, абсолютного и дифференциального (разности давлений)) и преобразования измеренного давления в унифицированный выходной сигнал силы постоянного тока с наложенным на него цифровым сигналом стандарта HART или цифровым FOUNDATION Fieldbus, а также отображения измеренного давления на дисплее.

Описание

Принцип действия преобразователей основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента.

Преобразователи конструктивно состоят из блока вторичной электроники, расположенного в металлической защитной головке (корпусе), и сенсорного модуля. Корпус электроники имеет два герметично изолированных отсека, в одном из которых располагается клеммный блок, а в другом - платы вторичной электроники и опционный жидкокристаллический дисплей (ЖКД). Корпус электроники закрывается с двух сторон круглыми резьбовыми крышками. На корпусе расположены фиксаторы крышек под спецключ и клемма внешнего заземления. В клеммном отсеке имеется внутренняя клемма заземления. В конструкции корпуса предусмотрены два резьбовых отверстия под кабельные вводы, соединенные с клеммным отсеком. Сверху корпуса электроники под металлической маркировочной табличкой расположены кнопки настройки нуля и шкалы с магнитным механизмом переключения.

Преобразователи давления выпускаются в следующих моделях:

- для измерений избыточного давления и избыточного давления-разрежения: APT3100s-G, APT3200s-G, APT3500-G;

- для измерений разности давлений: APT3100s-D, APT3100s-H, APT3500-D, APT3500-HS;

- для измерений абсолютного давления: APT3100s-A, APT3200s-A, APT3500-A;

которые отличаются друг от друга конструкцией, диапазонами измерений и точностными характеристиками.

Сенсорный модуль преобразователей содержит тензорезистивный или емкостной чувствительный элемент, на который подается с двух сторон давление от процесса через разделительную жидкость и разделительные сенсорные мембраны, зажимаемые (с помощью четырех шпилек с гайками) между двух фланцев, имеющих резьбовые подключения к процессу, дренажные вентили и отверстия для установки монтажных кронштейнов, фланцевых адаптеров, вентильных блоков или разделительных мембранных систем. У преобразователей абсолютного давления, сенсорный модуль имеет одну сенсорную мембрану, после которой располагается резьбовое переключение к процессу, а монтажный кронштейн, при этом, крепится к корпусу преобразователя четырьмя болтами.

В емкостных чувствительных элементах, давление подается с двух сторон на мембрану (центральный электрод конденсатора) расположенную между двух неподвижных обкладок (внешних электродов конденсатора), вызывая изменение электрической емкости между центральным электродом и двумя внешними, которое измеряется электроникой трансмиттера и преобразуется в цифровой сигнал, пропорциональный приложенной к сенсору разности давлений.

В тензорезистивных чувствительных элементах, давление подается на кремниевую подложку с тензорезисторами, собранными по мостовой схеме Уитсона, вызывая электрический разбаланс данной схемы, который измеряется электроникой трансмиттера и преобразуется в цифровой сигнал, пропорциональный приложенному к сенсору давлению.

Преобразователи обладают функцией перенастройки диапазона измерений.

Для передачи измерительной информации в преобразователях всех моделей используется выходной аналоговый сигнал силы постоянного тока (4-20 мА) с наложенным на него цифровым сигналом в стандарте HART. Цифровой и аналоговый сигналы передаются одновременно по одной паре проводов. Зависимость аналогового выходного сигнала постоянного тока от входной измеряемой величины давления - линейно возрастающая и с зависимостью по закону квадратного корня (далее - корневой). Модели APT3500-A, APT3500-D, APT3500-G, APT3500-HS также имеют исполнения с цифровым выходным сигналом FOUNDATION Fieldbus.

Степень защиты преобразователей, обеспечиваемая оболочкой, от проникновения твердых частиц, пыли и воды, соответствует IP67 по ГОСТ 14254-2015.

С целью предотвращения несанкционированного доступа, на плате электроники расположен переключатель защищающий конфигурацию трансмиттера от изменений, а на корпусе есть стопорные винты под спецключ, предотвращающие от откручивания крышки лицевой панели (при их пломбировании).

Заводской номер наносится на маркировочную табличку, которая расположена сверху на корпусе преобразователя, фотохимическим или другим способом в буквенно-числовом формате.

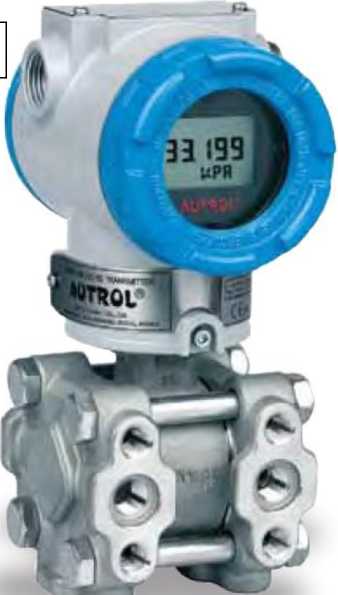

Фотографии общего вида преобразователей с обозначением мест нанесения заводского номера и знака утверждения типа приведены на рисунке 1.

TAG NO.:--

SERIAL NO АРТ3200-9220700уц

MODEL NO1 APT3200s~ A9M11R1*

CA(_ •   0 to 15 MPa

MAXW.P__Л

SUPPLY: 12to45VDC   OUT PUT: 4 to 20 mA*

SMART PRESSURE TRANSMITTER АРТ3200 SERIES

WWW. AOTROC .COM

Место нанесения заводского номера

Место нанесения знака утверждения типа

Рисунок 1 - Общий вид преобразователей

Программное обеспечение

Преобразователи имеют встроенное программное обеспечение (ПО), устанавливаемое в энергонезависимую память при изготовлении, в процессе эксплуатации данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.

Нормирование метрологических характеристик преобразователей проведено с учетом влияния ПО.

Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

APT3100s

APT3200s

APT3500

Номер версии (идентификационный номер) ПО

не ниже 7.4

не ниже 7.43

не ниже 1.23

Цифровой идентификатор (контрольная сумма) метрологически значимой части ПО

-

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

1

2

Диапазон измерений (ДИ)1, кПа

- избыточного давления и избыточного давления-разрежения

модель APT3100s-G

модель APT3200s-G

модель APT3500-G

- абсолютного давления

модели APT3100s-A, APT3500-A

модель APT3200s-A

- дифференциального давления

модель APT3100s-D

модель APT3100s-H

модель APT3500-D

модель APT3500-HS

от -100 до 41370 от -100 до 60000 от -100 до 14000

от 0 до 2500 от 0 до 15000

от 0 до ±6895 от 0 до ±2068 от 0 до ±14000 от 0 до ±2100 от 0 до 40000

Пределы допускаемой основной приведенной погрешности к диапазону измерений2, %

модели APT3100s-G, APT3100s-A, APT3100s-D,

APT3100s-H

модели APT3200s-G, APT3200s-A

модели APT3500-G, APT3500-A, APT3500-D,

APT3500-HS

для КДИ3 2: ±0,25 при 1<r4<10, ±(0,24+0,008-r) при r>10; для КДИ 3-0: ±0,075 или ±0,04 при 1<r<10, ±(0,025+0,005^) при r>10. для КДИ 3-9: ±0,075 или ±0,04 при 1<r<10, ±(0,025+0,005^) при r>10.

для КДИ 1: ±0,10 при 1<r<4, ±(0,025т) при r>4;

для КДИ 2: ±0,10 при 1<r<10, ±(0,05+0,005-r) при r>10; для КДИ 3-5: ±0,075 или ±0,04 при 1<r<5, ±(0,015+0,005-r) при r>5; для КДИ 6-9: ±0,075 или ±0,04 при 1<r<10, ±(0,025+0,005^r) при r>10.

Продолжение таблицы 2

1

2

Пределы допускаемой дополнительной погрешности измерений от изменения температуры окружающей среды от нормальных условий в диапазоне рабочих температур, на каждые 10 °С

модели APT3100s-G, APT3100s-A, APT3100s-D,

APT3100s-H, APT3200s-G, APT3200s-A

модели APT3500-G, APT3500-A, APT3500-D, APT3500-HS

для всех КДИ: ±((0,024 % от ВПИ5 + +0,045 % от ДИ5)/2,8)

для КДИ 1: ±((0,2 % от ВПИ5 + +0,08 % от ДИ5)/2,8);

для КДИ 2: ±((0,13 % от ВПИ5 + +0,12 % от ДИ5)/2,8);

для КДИ 3-6: ±((0,024 % от ВПИ5 + +0,045 % от ДИ5)/2,8);

для КДИ 7-9: ±((0,019 % от ВПИ5 + +0,125 % от ДИ5)/2,8).

Пределы допускаемой дополнительной приведенной погрешности к диапазону измерений от изменения напряжения питания от нормальных условий в диапазоне рабочих условий, на каждый 1 В, %

±0,005

1) Указан диапазон измерений от нижнего предела измерений (НПИ) до верхнего предела измерений (ВПИ), конкретный диапазон измерений в соответствии с таблицей 3.

2) Конкретное значение пределов допускаемой основной приведенной погрешности к диапазону измерений (у) указывается в паспорте.

3) Код диапазона измерений (КДИ), в соответствии с Таблицей 3.

4) r - коэффициент перенастройки диапазона измерений, вычисляется как отношение максимального верхнего предела измерений к диапазону измерений после перенастройки в соответствии с Таблицей 3.

5) В случае перенастройки диапазона измерений подставляют ВПИ до перенастройки, а ДИ после.

Таблица 3 - Диапазоны измерений преобразователей

Модель

КДИ1)

Диапазон измерений2)

Диапазон перенастройки

Давление перегрузки

1

2

3

4

5

APT3100s-G

2

от -1,5 до 1,5 кПа

от 0,075 до 1,5 кПа

4,5 кПа

3

от -7,5 до 7,5 кПа

от 0,15 до 7,5 кПа

22,5 кПа

4

от -37,3 до 37,3 кПа

от 0,373 до 37,3 кПа

111,9 кПа

5

от -100 до 186,5 кПа

от 1,865 до 186,5 кПа

429,75 кПа

6

от -100 до 690 кПа

от 6,9 до 690 кПа

1185 кПа

7

от -100 до 2068 кПа

от 20,68 до 2068 кПа

3252 кПа

8

от -100 до 6895 кПа

от 68,95 до 6895 кПа

10492,5 кПа

9

от -100 до 20680 кПа

от 206,8 до 20680 кПа

31170 кПа

0

от -100 до 41370 кПа

от 413,7 до 41370 кПа

62205 кПа

APT3200s-G

3

от -100 до 150 кПа

от 1,5 до 150 кПа

375 кПа

4

от -100 до 1500 кПа

от 15 до 1500 кПа

2400 кПа

5

от 0 до 5000 кПа

от 50 до 5000 кПа

7500 кПа

6

от 0 до 25000 кПа

от 250 до 25000 кПа

37500 кПа

7

от 0 до 60000 кПа

от 600 до 60000 кПа

90000 кПа

APT3500-G

1

от -1,25 до 1,25 кПа

от 0,0625 до 1,25 кПа

3,75 кПа

2

от -7,5 до 7,5 кПа

от 0,15 до 7,5 кПа

22,5 кПа

3

от -65 до 65 кПа

от 0,65 до 65 кПа

195 кПа

4

от -100 до 250 кПа

от 2,5 до 250 кПа

525 кПа

5

от -100 до 2100 кПа

от 21 до 2100 кПа

3300 кПа

6

от -100 до 14000 кПа

от 140 до 14000 кПа

21150 кПа

APT3100s-A, APT3200s-A

4

от 0 до 250 кПа

от 2,5 до 250 кПа

375 кПа

5

от 0 до 1500 кПа

от 15 до 1500 кПа

2250 кПа

6

от 0 до 2500 кПа

от 25 до 2500 кПа

3750 кПа

APT3200s-A

7

от 0 до 6000 кПа

от 60 до 6000 кПа

9000 кПа

8

от 0 до 7000 кПа

от 70 до 7000 кПа

10500 кПа

9

от 0 до 15000 кПа

от 150 до 15000

22500 кПа

APT3500-A

7

от 0 до 250 кПа

от 2,5 до 250 кПа

375 кПа

8

от 0 до 1500 кПа

от 15 до 1500 кПа

2250 кПа

9

от 0 до 2500 кПа

от 25 до 2500 кПа

3750 кПа

APT3100s-D

2

от 0 до ±1,5 кПа

от 0,075 до 1,5 кПа

±2,25 кПа

3

от 0 до ±7,5 кПа

от 0,15 до 7,5 кПа

±11,25 кПа

4

от 0 до ±37,3 кПа

от 0,373 до 37,3 кПа

±55,95 кПа

5

от 0 до ±186,5 кПа

от 1,865 до 186,5 кПа

±279,75 кПа

6

от 0 до ±690 кПа

от 6,9 до 690 кПа

±1035 кПа

7

от 0 до ±2068 кПа

от 20,68 до 2068 кПа

±3102 кПа

8

от 0 до ±6895 кПа

от 68,95 до 6895 кПа

±10342,5 кПа

APT3100s-H

4

от 0 до ±37,3 кПа

от 0,373 до 37,3 кПа

±55,95 кПа

5

от 0 до ±186,5 кПа

от 1,865 до 186,5 кПа

±279,75 кПа

6

от 0 до ±690 кПа

от 6,9 до 690 кПа

±1035 кПа

7

от 0 до ±2068 кПа

от 20,68 до 2068 кПа

±3102 кПа

Продолжение таблицы 3

1

2

3

4

5

APT3500-D

1

от 0 до ±1,25 кПа

от 0,0625 до 1,25 кПа

±1,875 кПа

2

от 0 до ±7,5 кПа

от 0,15 до 7,5 кПа

±11,25 кПа

3

от 0 до ±65 кПа

от 0,65 до 65 кПа

±97,5 кПа

4

от 0 до ±250 кПа

от 2,5 до 250 кПа

±375 кПа

5

от 0 до ±2100 кПа

от 21 до 2100 кПа

±3150 кПа

6

от 0 до ±14000 кПа

от 140 до 14000 кПа

±21000 кПа

APT3500-HS

3

от 0 до ±65 кПа

от 0,65 до 65 кПа

±97,5 кПа

4

от 0 до ±250 кПа

от 2,5 до 250 кПа

±375 кПа

5

от 0 до ±2100 кПа

от 21 до 2100 кПа

±3150 кПа

7

от 0 до 40000 кПа

от 400 до 40000 кПа

60000 кПа

1) Код диапазона измерений.

2) Указанный диапазон измерений может быть выражен в других единицах измерения давления: Па, МПа, мбар, бар, м вод. ст., мм вод. ст., мм рт. ст., кгс/см2, атм

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

1

2

Нормальные условия измерений:

- напряжение питания (постоянный ток), В

- температура окружающей среды, °С

- относительная влажность, %

- атмосферное давление, кПа

от 23 до 25 от +15 до +25 от 20 до 95 от 84 до 106,7

Условия эксплуатации

- напряжение питания (постоянный ток), В

модели с выходным сигналом от 4 до 20 мА/HART

модели с выходным сигналом FOUNDATION Fieldbus

- температура измеряемой среды, °С

- температура окружающей среды, °С

- относительная влажность, %

- атмосферное давление, кПа

от 12 до 45

от 9 до 32 от -60 до +120 от -501) до +85 от 5 до 100 от 84 до 106,7

Выходной сигнал

модели APT3100s-G, APT3100s-A, APT3100s-D,

APT3100s-H, APT3200s-G, APT3200s-A

модели APT3500-G, APT3500-A, APT3500-D, APT3500-HS

от 4 до 20 мА/HART от 4 до 20 мА/HART или FOUNDATION Fieldbus

Габаритные размеры (длинахвысотахширина), мм, не более

86Х212,5Х119

Масса, кг, не более

5,35

Средний срок службы, лет

Средняя наработка на отказ, ч

12 75000

Степень защиты от воды и пыли по ГОСТ 14254-2015

IP 67

Продолжение таблицы 4

1

2

Маркировка взрывозащиты

модели APT3100s-G, APT3100s-A, APT3100s-D, APT3100s-H

модели APT3200s-G, APT3200s-A, APT3500-G, APT3500-A, APT3500-D, APT3500-HS

1Ex dIIC «Т6...Т5» Gb Х;

0Ex ia IIC «Т5...Т4» Ga Х;

1Ex ia IIC «Т5...Т4» Gb Х

1Ex d IIC «Т6...Т4» Gb Х;

0Ex ia IIC «Т5...Т4» Ga Х;

1Ex ia IIC «Т5...Т4» Gb Х

1) Работоспособность дисплея обеспечивается в диапазоне от -30 до +85 °С.

Знак утверждения типа

наносится на корпус преобразователя фотохимическим или другим способом на маркировочную табличку расположенную сверху на корпусе преобразователя и типографским способом на титульный лист руководства по эксплуатации.

Комплектность

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Количество

Преобразователь давления

модель

1 шт.

Паспорт

б/н

1 экз.

Руководство по эксплуатации

б/н

1 экз.

Методика поверки

-

1 экз.

Сведения о методах измерений

приведены в п. 1.4 руководства по эксплуатации.

Нормативные документы

Приказ Росстандарта от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;

Приказ Росстандарта от 31 августа 2021 г. № 1904 «Об утверждении Государственной поверочной схемы для средств измерений разности давлений до Р105 Па»;

Приказ Росстандарта от 6 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10’1 - 1407 Па»;

ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия;

Стандарт предприятия CT-1-APT3000-V.1 с изменением №1 от 9 июля 2022 г.

Смотрите также

76189-19
ИВЭ-50-2 Датчики силы
АО "Предприятие В-1336", г.Пермь
Датчики силы ИВЭ-50-2 (далее - датчики) предназначены для преобразования силы в нормированный аналоговый электрический сигнал и применяются для измерений силы натяжения каната.
76190-19
ИУ-10-250-63 Установки измерительные для определения количества сырой нефти и свободного нефтяного газа
ООО "Газпром проектирование" филиал Тюменский экспериментальный завод, г.Тюмень
Установки измерительные для определения количества сырой нефти и свободного нефтяного газа ИУ-250-10-63 (далее по тексту - ИУ) предназначены для измерений массы и массового расхода сырой нефти, объема и объемного расхода нефтяного газа, приведенного...
76191-19
КТС-3М1 Стенды тормозные силовые
ООО "КТС", г.Новосибирск
Стенды тормозные силовые КТС-3М1 (далее - стенд) предназначены для измерений тормозной силы и измерений усилия на органе управления тормозной системой автотранспортных средств (АТС).
Анализаторы автоматические для биохимического и иммунотурбидиметрического анализа «ВитаЛайн 200» (VitaLine 200) (далее - анализаторы) предназначены для измерений содержания глюкозы, мочевины, холестерина, а также, ионов (Na+, K+, Cl-) в биологических...
76193-19
novAA 800 Спектрометры атомно-абсорбционные
Фирма "Analytik Jena AG", Германия
Спектрометры атомно-абсорбционные novAA 800 (далее - спектрометры) предназначены для измерения массовой концентрации элементов в водных растворах, продуктах питания, почвах, биологических объектах, объектах окружающей среды, нефтепродуктах.
