Датчики силы ИВЭ-50-2

Номер в ГРСИ РФ: 76189-19
Производитель / заявитель: ЗАО "Предприятие В-1336", г.Пермь
Скачать
76189-19: Описание типа СИ Скачать 106.1 КБ
76189-19: Методика поверки МП 204-02-2019 Скачать 1.9 MБ
Нет данных о поставщике
Датчики силы ИВЭ-50-2 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Датчики силы ИВЭ-50-2 (далее - датчики) предназначены для преобразования силы в нормированный аналоговый электрический сигнал и применяются для измерений силы натяжения каната.

Информация по Госреестру

Основные данные
Номер по Госреестру 76189-19
Наименование Датчики силы
Модель ИВЭ-50-2
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 12.09.2024
Производитель / Заявитель

АО "Предприятие В-1336", г.Пермь

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 9410
Найдено поверителей 20
Успешных поверок (СИ пригодно) 9401 (100%)
Неуспешных поверок (СИ непригодно) 9 (0%)
Актуальность информации 19.11.2024

Поверители

Скачать

76189-19: Описание типа СИ Скачать 106.1 КБ
76189-19: Методика поверки МП 204-02-2019 Скачать 1.9 MБ

Описание типа

Назначение

Датчики силы ИВЭ-50-2 (далее - датчики) предназначены для преобразования силы в нормированный сигнал и применяется для измерений силы натяжения каната.

Описание

Принцип действия датчиков основан на изменении электрического сопротивления тензорезисторов, соединённых по мостовой схеме. Под действием прилагаемой нагрузки происходит деформация упругого элемента и, соответственно, наклеенных на него тензорезисторов, что приводит к изменению электрического сопротивления тензорезисторов и вызывает появление в диагонали моста электрического сигнала напряжения, изменяющегося пропорционально нагрузке. С помощью встроенного электронного устройства электрический сигнал преобразуется в выходной сигнал тока. Далее этот сигнал поступает в интерфейс (при его подключении) для аналого-цифрового преобразования.

Конструкция датчиков включает в себя следующие основные части:

- упругий элемент с наклеенными тензорезисторами, расположенными в герметичной полости, далее упругий элемент, (упругий элемент датчиков выполнен либо из нержавеющей, либо из легированной стали);

- опоры на концах датчика для закрепления каната;

- крепление на ложементе - тяге посередине;

- интерфейс ИНТ-5 обеспечивающий прием электрических сигналов с упругого элемента и преобразование в цифровой сигнал с последующей передачей результатов измерений на персональный компьютер. Передача информации на персональный компьютер осуществляется в зависимости от модификации датчика по проводному или беспроводному каналу передачи данных;

- узел датчиков беспроводных УДБ6 предназначен для обеспечения связи беспроводных датчиков модификации ИВЭ-50-2.10.

Датчики выпускаются в девяти модификациях, имеющих различные метрологические и технические характеристики.

Датчики модификаций ИВЭ-50-2, ИВЭ-50-2.4 имеют цифровой интерфейс передачи RS485 (MODBUS), модификация ИВЭ-50-2.10 имеет беспроводной цифровой интерфейс передачи данных 2-GFSK стандарта IEEE 802.15.4g.

Общий вид упругого элемента представлен на рисунке 1, общий вид интерфейса ИНТ-5 представлен на рисунке 2, общий вид узла датчиков беспроводных УДБ6 представлен на рисунке 3.

Маркировочная табличка содержит следующую информацию: товарный знак предприятия-изготовителя, модификация датчика, номинальная нагрузка, заводской номер, год выпуска, знак утверждения типа, обозначение типа электрооборудования, знак Ех с обозначением вида взрывозащиты и группы электрооборудования, знак органа по сертификации и номер сертификата. Общий вид маркировочной таблички представлен на рисунке 5.

Нанесение знака поверки на средство измерений не предусмотрено. Схема пломбировки упругого элемента от несанкционированного доступа представлена на рисунке 4. Пломбирование интерфейса ИНТ-5 и узла датчиков беспроводных УДБ6 в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений предусмотрено с помощью пломбировочной наклейки (рисунки 2 и 3).

а

б

в

г

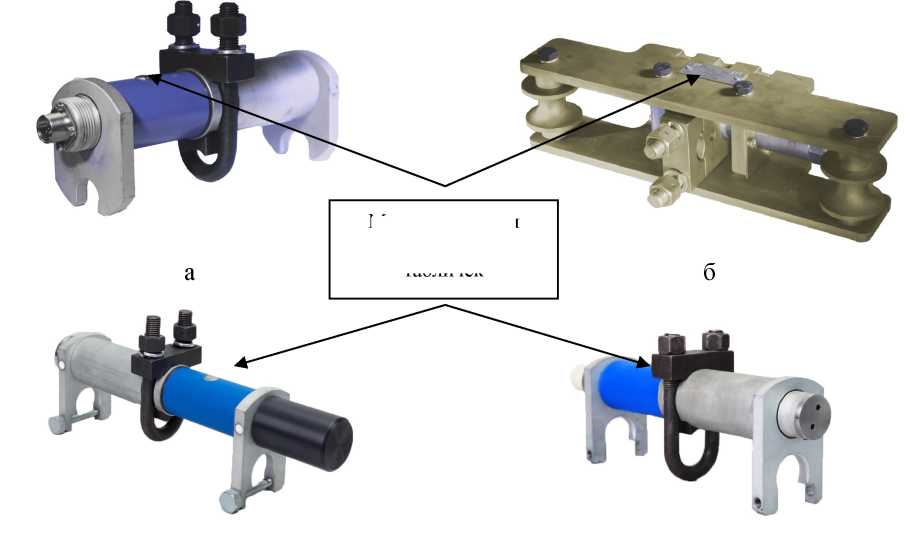

Рисунок 1 - Общий вид упругого элемента датчиков:

а - модификации ИВЭ-50-2 Рном=10 тс, ИВЭ-50-2 Рном=20 тс;

б - модификации ИВЭ-50-2 Рном=30 тс и ИВЭ-50-2 Рном=30 тс 32/38 и ИВЭ-50-2 Рном=45 тс;

в - модификации ИВЭ-50-2.10 Рном=10 тс и ИВЭ-50-2.10 Рном = 20 тс;

г - модификации ИВЭ-50-2.4 Рном=10 тс и ИВЭ-50-2.4 Рном=20 тс.

Места нанесения пломбировочных

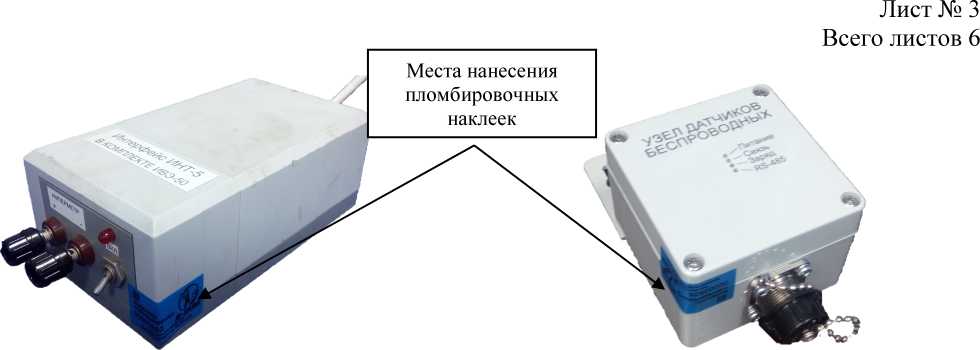

Рисунок 2 - Общий вид интерфейса ИНТ-5

Рисунок 3 - Общий вид узла датчиков беспроводных УДБ6

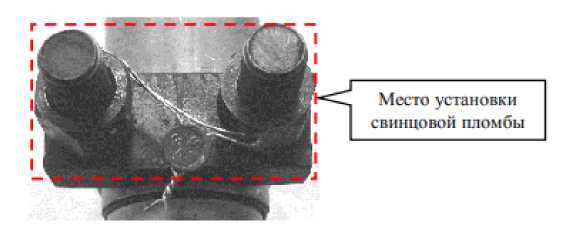

Рисунок 4 - Схема пломбировки гаек упругого элемента от сбоя затяжки

1АКГИ'!

----- -46-Cslas+60’C 1еых=(4+20)мА

■     №ЕАЭС RU C-RU. АЖЗВ. В .00131Л9

Рн= 10 ТС UL 2ВВ li: 92мА U: О.ТмГн ”№101220001 Ci; 0.0^0 2022 г

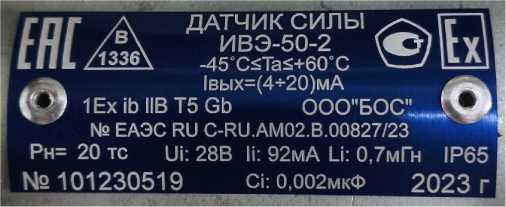

Рисунок 5 - Маркировочная табличка

Программное обеспечение

Упругий элемент и узел датчиков беспроводных УДБ6 имеют встроенное программное обеспечение (далее - ВПО), которое служит для обработки и передачи результатов измерений. Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО и измеренных (вычисленных) данных.

Уровень защиты ВПО от непреднамеренных и преднамеренных изменений «средний» в соответствии с Р. 50.2.077-2014.

Идентификационные данные ВПО приведены в таблице 1.

Таблица 1 - Идентификационные данные

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Встроенное ПО

Номер версии (идентификационный номер) ПО, не ниже:

- упругий элемент

- узел датчиков беспроводных УДБ6

2.6

1.5.0

Цифровой идентификатор ПО

-

Технические характеристики

Таблица 2 - Метрологические характеристики

Модификация

Наименование характеристики

Номинальная нагрузка (Рном)* кН

Минимальная номинальная нагрузка (Pmin), кН

Пределы допускаемой приведенной погрешности, % от Рном

ИВЭ-50-2 Рном=10 тс

98

9,8

±2,5

ИВЭ-50-2 Рном=20 тс

196

19,6

ИВЭ-50-2 Рном=30 тс

294

29,4

±1,0/±1,5/±2,0/±2,5**

ИВЭ-50-2 Рном=30 тс 32/38

294

29,4

ИВЭ-50-2 Рном=45 тс

441

44,1

ИВЭ-50-2.4 Рном=10 тс

98

9,8

±2,5

ИВЭ-50-2.4 Рном=20 тс

196

19,6

ИВЭ-50-2.10 Рном=10 тс

98

9,8

ИВЭ-50-2.10 Рном=20 тс

196

19,6

* Номинальная нагрузка - максимальное значение силы натяжения каната

** Конкретное значение указывается в паспорте

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Выходной сигнал, мА

от 4 до 20

Цифровой сигнал

RS485 (MODBUS)

Максимальное значение силы натяжения каната, после воздействия которой сохраняются метрологические характеристики датчика, % от номинальной нагрузки

125

Максимальная длина линии связи датчика с вторичным прибором, м

100

Параметры электрического питания от источника постоянного тока: - напряжение, В

от 15 до 32

Условия эксплуатации:

- диапазон температуры, °С

- относительная влажность, %, не более

от -45 до +60

98

Маркировка взрывозащиты

1Ex ib IIA T5 Gb, 1Ex db IIA T3 Gb

Таблица 4 - Габаритные размеры и масса упругого элемента

Модификация

Габаритные размеры, мм, не более

Масса, кг, не более

длина

ширина

высота

ИВЭ-50-2 Рном=10 тс

290

140

80

6

ИВЭ-50-2 Рном=20 тс

290

140

80

6

ИВЭ-50-2 Рном=30 тс

400

120

155

11

ИВЭ-50-2 Рном=30 тс 32/38

400

120

155

11

ИВЭ-50-2 Рном=45 тс

400

130

155

13

ИВЭ-50-2.4 Рном=10 тс

290

140

80

6

ИВЭ-50-2.4 Рном=20 тс

290

140

80

6

ИВЭ-50-2.10 Рном=10 тс

350

120

90

5

ИВЭ-50-2.10 Рном=20 тс

350

120

90

5

Таблица 5 - Габаритные размеры и масса интерфейса ИНТ-5 и узла датчиков беспроводных

УДБ6

Наименование

Габаритные размеры, мм, не более

Масса, кг, не более

длина

ширина

высота

Узел датчиков беспроводных УДБ6

144

80

58

0,7

Интерфейс ИНТ-5

180

82

65

0,8

Знак утверждения типа

на маркировочную табличку, расположенную на корпусе датчика, а также типографским способом на титульные листы эксплуатационной документации.

Комплектность

Таблица 6 - Комплектность средства измерений

Наименование

Обозначение

Количество

Датчик силы ИВЭ-50-2

1 шт.

Кабель для подключения

1 шт.

Интерфейс ИНТ-5

1336.144.00.00

1 шт.

Узел датчиков беспроводных УДБ61)

1336.465275.006

1 шт.

Руководство по эксплуатации, инструкция по монтажу

1336.404176.001РЭ

1 экз.

Паспорт

1336.404176.001ПС

1 экз.

1) - поставляется для модификации ИВЭ-50-2.10

Сведения о методах измерений

приведены в разделах 10, 11 «Инструкция по монтажу», «Подготовка к работе» документа 1336.404176.001РЭ «Датчики силы ИВЭ-50-2. Руководство по эксплуатации, инструкция по монтажу».

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498 «Об утверждении Государственной поверочной схемы для средств измерений силы»;

ТУ3666-091-46777136-2006 «Датчики силы ИВЭ-50-2. Технические условия».
