Спектрометры атомно-абсорбционные novAA 800

Номер в ГРСИ РФ: 76193-19
Категория: Спектрометры
Производитель / заявитель: Фирма "Analytik Jena AG", Германия
Скачать
76193-19: Описание типа СИ Скачать 120.2 КБ
76193-19: Методика поверки МП 22-241-2019 Скачать 6 MБ
Заказать
Поставщик: АССА Лабораторные системы
Спектрометры атомно-абсорбционные novAA 800 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Спектрометры атомно-абсорбционные novAA 800 (далее - спектрометры) предназначены для измерения массовой концентрации элементов в водных растворах, продуктах питания, почвах, биологических объектах, объектах окружающей среды, нефтепродуктах.

Информация по Госреестру

Основные данные
Номер по Госреестру 76193-19
Наименование Спектрометры атомно-абсорбционные
Модель novAA 800
Страна-производитель ГЕРМАНИЯ
Срок свидетельства (Или заводской номер) 12.09.2024
Производитель / Заявитель

Фирма "Analytik Jena AG", Германия

ГЕРМАНИЯ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 64
Найдено поверителей 26
Успешных поверок (СИ пригодно) 64 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 17.11.2024

Поверители

Скачать

76193-19: Описание типа СИ Скачать 120.2 КБ
76193-19: Методика поверки МП 22-241-2019 Скачать 6 MБ

Описание типа

Назначение

Спектрометры атомно-абсорбционные novAA 800 (далее - спектрометры) предназначены для измерения массовой концентрации элементов в водных растворах, продуктах питания, почвах, биологических объектах, объектах окружающей среды, нефтепродуктах.

Описание

Принцип действия спектрометров основан на измерении оптической плотности атомного пара исследуемой пробы, находящейся в атомизаторе и дальнейшего расчета содержания элементов по градуировочным характеристикам. Спектрометры представляют собой многоцелевые автоматизированные стационарные приборы.

Спектрометры построены по модульному принципу и могут комплектоваться различными блоками и устройствами в соответствии с заказом: пламенным атомизатором, электротермическим атомизатором, а также двумя атомизаторами (пламенным и электротермическим).

Атомизация проб проводится либо в пламенном, либо в электротермическом атомизаторах, либо с помощью ртутно-гидридной приставки. В пламенной горелке в зависимости от анализируемых элементов используется пламя «ацетилен - воздух» или «ацетилен - закись азота». Электротермический атомизатор обеспечивает атомизацию проб с управлением температурным режимом от компьютера. Спектрометры могут поставляться с ртутно-гидридной приставкой, предназначенной для анализа ртути и гидридобразующих элементов.

Оптическая система спектрометров базируется на монохроматоре с дифракционной решеткой.

Поворот дифракционной решетки монохроматора и установка необходимой лампы осуществляется с помощью компьютера специальным приводом.

В спектрометрах применяются лампы с полым катодом, которые устанавливаются в поворотную турель (от 1 до 8 ламп).

Спектрометры оснащены дейтериевым корректором фона.

Спектрометры поставляются в комплекте с автосамплером для автоматической подачи проб в электротермический атомизатор, а также опционально с автосамплером для пламенного атомизатора.

Конструктивно спектрометры выполнены в виде настольных приборов с отдельно устанавливаемым компьютером.

Управление процессом измерения и обработки выходной информации осуществляется с управляющего персонального компьютера, подключаемого через USB-порт.

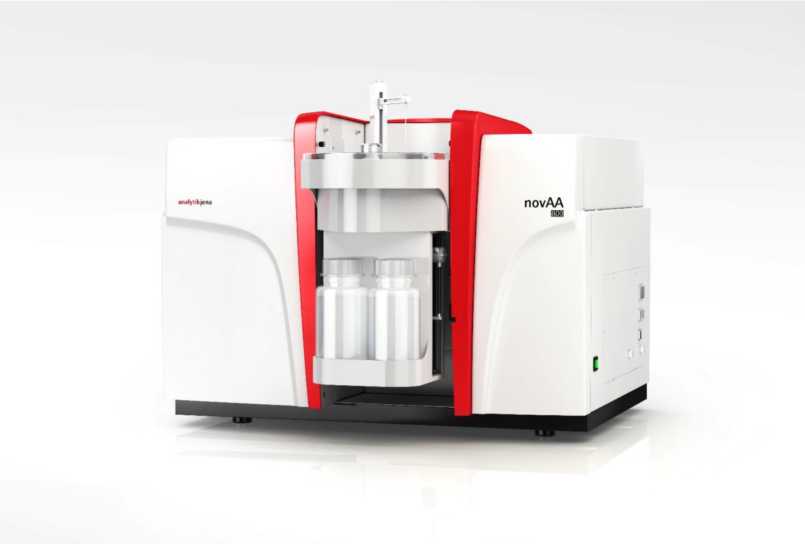

Общий вид спектрометров представлен на рисунке 1. Место нанесения знака поверки указано стрелкой. Пломбировка спектрометров не предусмотрена.

Рисунок 1 - Общий вид спектрометра атомно-абсорбционного novAA 800

Программное обеспечение

Спектрометры оснащены автономным программным обеспечением ASpect LS, которое управляет работой спектрометра, отображает результат, обрабатывает, передает и хранит полученные данные.

К метрологически значимой части автономного программного обеспечения (ПО) относится исполняемый файл ASpectLS.exe.

Метрологически значимая часть ПО выполняет следующие функции:

- управление прибором;

- установка режимов работы прибора;

- получение спектров оптической плотности исследуемых проб;

- обработка и хранение результатов измерений;

- построение калибровочных зависимостей;

- проведение диагностических тестов прибора.

Влияние ПО на метрологические характеристики учтено при их нормировании.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ASpect LS

Номер версии (идентификационный номер) ПО

не ниже 1.6.0.0

Цифровой идентификатор ПО

-

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Спектральный диапазон, нм

от 185 до 900

Спектральная ширина щели, нм

0,2; 0,3; 0,5; 0,8; 1,2

Диапазон показаний оптических плотностей, Б

от 0 до 3,0

Характеристические концентрации (чувствительность) 1, мкг/дм3, не более:

- с пламенным атомизатором:

для Zn (на А= 213,9 нм)

20

для Cd (на %= 228,8 нм)

20

для Ni (на А= 232,0 нм)

100

для Fe (на %= 248,3 нм)

120

для Mn (на %= 279,5 нм)

50

для Pb (на А= 283,3 нм)

500

для Mg (на А= 285,2 нм)

10

для Cu (на %= 324,8 нм)

70

для Cr (на А= 357,9 нм)1

80

- с электротермическим атомизатором (при объеме дозирования 20 мкл):

для Cd (на %= 228,8 нм)

0,08

для Ni (на А= 232,0 нм)

1,0

для Mn (на %= 279,5 нм)

0,30

для Pb (на А= 283,3 нм)

2,0

для Cu (на %= 324,8 нм)

0,60

для Cr (на А= 357,9 нм)

0,70

- с гидридной приставкой:

для As (на %= 193,7 нм)

0,20

для Hg (на %= 253,7 нм)

0,50

Пределы обнаружения 2, мкг/дм3, не более:

- с пламенным атомизатором:

для Zn (на А= 213,9 нм)

20

для Cd (на %= 228,8 нм)

10

для Ni (на А= 232,0 нм)

40

для Fe (на %= 248,3 нм)

40

для Mn (на %= 279,5 нм)

30

для Pb (на А= 283,3 нм)

200

для Mg (на А= 285,2 нм)

10

для Cu (на %= 324,8 нм)

30

для Cr (на А= 357,9 нм)1

50

Продолжение таблицы 2

Наименование характеристики

Значение

Пределы обнаружения 2, мкг/дм3, не более:

- с электротермическим атомизатором (при объеме дозирования 20 мкл):

для Cd (на А= 228,8 нм)

0,07

для Ni (на %= 232,0 нм)

1,0

для Mn (на А= 279,5 нм)

0,70

для Pb (на %= 283,3 нм)

1,0

для Cu (на А= 324,8 нм)

0,50

для Cr (на %= 357,9 нм)

1,0

- c гидридной приставкой:

для As (на А= 193,7 нм)

1,0

для Hg (на А= 253,7 нм)

0,50

Относительное СКО случайной составляющей погрешности спектрометра при измерении массовой концентрации элементов, %, не более:

- с пламенным атомизатором

3,0

- с электротермическим атомизатором (при объеме дозирования 20 мкл)

5,0

- с гидридной приставкой

10

1 Характеристика приведена для использования пламени «ацетилен - закись азота»

2 Характеристика рассчитана по критерию «три сигма»

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Габаритные размеры, мм, не более: - длина

790

- ширина

735

- высота

650

Масса, кг, не более

140

Напряжение питания, В

220±22

Частота питающей сети, Гц

50±1

Потребляемая мощность, В’А, не более

2600

Условия эксплуатации:

- температура окружающей среды, °С

от +15 до +30

- относительная влажность воздуха, %

от 20 до 80

- атмосферное давление, кПа

от 84 до 106

Средний срок службы, лет, не менее

10

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации методом компьютерной графики или типографским способом и на спектрометр в виде наклейки.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Спектрометр атомно-абсорбционный

novAA 800

1 шт.

Руководство по эксплуатации (книга и электронная версия на компакт-диске)

-

1 экз.

Методика поверки

МП 22-241-2019

1 экз.

Поверка

осуществляется по документу МП 22-241-2019 «ГСИ. Спектрометры атомно-абсорбционные novAA 800. Методика поверки», утвержденному ФГУП «УНИИМ» 24 мая 2019 г.

Основные средства поверки:

стандартные образцы водных растворов:

- ГСО  7256-96  (массовая  концентрация  ионов  цинка  от 0,95 до 1,05  г/дм3,

отн. погрешность ±1 %);

- ГСО  6690-93  (массовая концентрация ионов кадмия от 0,95 до 1,05 г/дм3,

отн. погрешность ±1 %);

- ГСО  7265-96  (массовая концентрация ионов никеля от 0,95  до  1,05  г/дм3,

отн. погрешность ±1 %);

- ГСО  7450-98  (массовая концентрация ионов железа от 0,95  до  1,05  г/дм3,

отн. погрешность ±1 %);

- ГСО 7266-96 (массовая концентрация ионов марганца от 0,95 до 1,05 г/дм3,

отн. погрешность ±1 %);

- ГСО  7012-93 (массовая концентрация ионов свинца от 0,95  до  1,05  г/дм3,

отн. погрешность ±1 %);

- ГСО 7767-2000 (массовая концентрация ионов магния от 0,95 до 1,05 г/дм3,

отн. погрешность ±1 %);

- ГСО  7998-93  (массовая  концентрация  ионов  меди  от 0,95 до  1,05  г/дм3,

отн. погрешность ±1 %);

- ГСО  7257-96  (массовая  концентрация  ионов хрома  от 0,95 до  1,05  г/дм3,

отн. погрешность ±1 %);

- ГСО 7143-95 (массовая концентрация ионов мышьяка от 0,095 до 0,105 г/дм3, отн. погрешность ±1 %);

- ГСО 8004-93 (массовая концентрация ионов ртути от 0,95 до 1,05 г/дм3, отн. погрешность ±1 %).

Допускается применение других средств поверки, обеспечивающих требуемую точность и диапазоны измерений.

Знак поверки в виде наклейки наносится на лицевую панель спектрометра в соответствии с рисунком 1.

Сведения о методах измерений

отсутствуют, при использовании в сфере государственного регулирования обеспечения единства измерений применяется в соответствии с аттестованными методиками (методами) измерений.

Нормативные документы

Техническая документация фирмы «Analytik Jena AG», Германия
