Спектрофотометры Ultra-3660
| Номер в ГРСИ РФ: | 76197-19 |
|---|---|
| Категория: | Спектрофотометры |
| Производитель / заявитель: | Фирма "RIGOL Technologies, Inc.", Китай |
Спектрофотометры Ultra-3660 предназначены для измерений спектрального коэффициента направленного пропускания и спектральной оптической плотности, сканирования в установленном диапазоне длин волн, кинетики и количественного анализа.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 76197-19 |
| Действует | по 12.09.2024 |
| Наименование | Спектрофотометры |
| Модель | Ultra-3660 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 230e40d0-07df-e223-ce99-b0b6565d65e7 |
Производитель / Заявитель
Rittun Precision Measurement System Co., Ltd, Китай
КИТАЙ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 54 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
76197-19: Описание типа
2022-76197-19.pdf
|
Скачать | 130.1 КБ | |
|
76197-19: Методика поверки
2019-mp76197-19.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Спектрофотометры Ultra-3660 предназначены для измерений спектрального коэффициента направленного пропускания и спектральной оптической плотности, сканирования в установленном диапазоне длин волн, кинетики и количественного анализа.
Описание
Принцип действия спектрофотометров основан на сравнении двух световых потоков: опорного, без установки пробы, и измерительного, ослабленного при прохождении через пробу.
Спектрофотометры Ultra-3660 (далее - спектрофотометры) представляют собой настольные лабораторные приборы, состоящие из оптико-механического и электронного узлов, установленных в общем корпусе. Для разложения излучения в спектр в приборах используется монохроматор с дифракционной решеткой. В качестве источников излучения используются вольфрамовая лампа или дейтериевая лампа, в качестве приемника - фотодиод. Приборы управляются с помощью кнопочной клавиатуры и оснащены 7-дюймовым TFT-дисплеем WVGA, на который выводится рабочая длина волны и результат измерения коэффициента пропускания или оптической плотности.

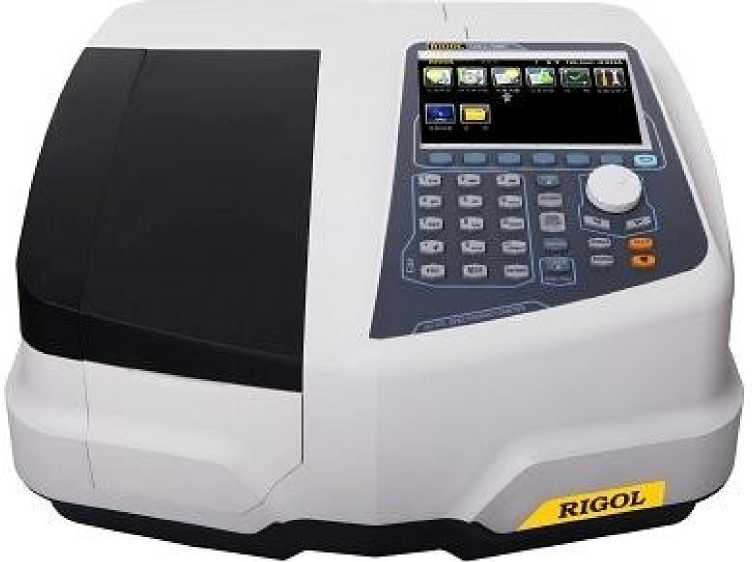

Рисунок 1 - Общий вид спектрофотометров Ultra-3660
Пломбирование спектрофотометров Ultra-3660 не предусмотрено.
Программное обеспечение
Программное обеспечение идентифицируется при загрузке, путем вывода на дисплей спектрофотометра номера версии ПО. Идентификационные данные программного обеспечения спектрофотометров приведены в таблице 1.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
UltraUV |
|
Номер версии (идентификационный номер) ПО |
не ниже 00.01.05.00.00 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Рабочий диапазон длин волн, нм |
от 190 до 1100 |
|
Диапазон измерений спектрального коэффициента направленного пропускания, % |
от 1 до 99 |
|
Диапазон измерений спектральной оптической плотности, Б |
от 0,01 до 2,0 |
|
Пределы допускаемой абсолютной погрешности установки длин волн, нм |
1,0 |
|
Пределы допускаемой абсолютной погрешности измерений спектрального коэффициента направленного пропускания, % |
1,0 |
|
Пределы допускаемой абсолютной погрешности измерений спектральной оптической плотности, Б |
0,01 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц |
от 100 до 240 50/60 |
|
- потребляемая мощность, В^А, не более |
120 |
|
Габаритные размеры (длина ширина высота), мм, не более |
550x550x220 |
|
Масса, кг, не более |
25 |
|
Условия эксплуатации: - температура окружающей среды, оС - относительная влажность, % |
от +15 до +35 от 20 до 80 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на заднюю панель спектрофотометра в виде наклейки.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Спектрофотометр |
Ultra-3660 |
1 шт. |
|
Кабель питания |
Power Cord |
1 шт. |
|
USB-кабель |
Data Cable |
1 шт. |
Продолжение таблицы 4
|
Наименование |
Обозначение |
Количество |
|
Кювета кварцевая |
Cuvette 10 мм |
2 шт. |
|
Мультикюветное отделение |
Multicell |
1 шт. (по заказу) |
|
Приставка |
«Reflection» |
1 шт. (по заказу) |
|
Диск с программным обеспечением |
CD (содержит ПО UltraUV) |
1 шт. (по заказу) |
|
Наименование |
Обозначение |
Количество |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
РТ-МП-5762-448-2019 |
1 экз. |
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Приказ Росстандарта от 27 ноября 2018 г. № 2517 «Об утверждении государственной поверочной схемы для средств измерений спектральных, интегральных, редуцированных коэффициентов направленного пропускания, диффузного и зеркального отражений и оптической плотности в диапазоне длин волн от 0,2 до 20,0 мкм»;
Техническая документация изготовителя фирмы Rigol (Suzhou) Technologies Inc., Китай.
