Комплексы измерительные с видеофиксацией Кордон.Про M
| Номер в ГРСИ РФ: | 76216-19 |
|---|---|
| Производитель / заявитель: | ООО "Симикон", г.С.-Петербург |
Комплексы измерительные с видеофиксацией «Кордон.Про»М (далее по тексту — комплексы) предназначены для определения текущего времени, синхронизированного с национальной координированной шкалой времени UTC(SU), измерений углов между осью комплекса и направлением на ТС и измерений скорости ТС в зоне контроля в автоматическом режиме.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 76216-19 |
| Наименование | Комплексы измерительные с видеофиксацией |
| Модель | Кордон.Про M |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 18.09.2024 |
Производитель / Заявитель
ООО "Симикон", г.С.-Петербург
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 2 года |
| Зарегистрировано поверок | 1708 |
| Найдено поверителей | 32 |
| Успешных поверок (СИ пригодно) | 1706 (100%) |
| Неуспешных поверок (СИ непригодно) | 2 (0%) |
| Актуальность информации | 21.11.2024 |
Поверители
Скачать
| 76216-19: Описание типа СИ | Скачать | 112.1 КБ | |
| 76216-19: Методика поверки ГДЯК 468784.029 МП | Скачать | 5.8 MБ |
Описание типа
Назначение
Комплексы измерительные с видеофиксацией «Кордон.Про»М (далее по тексту — комплексы) предназначены для определения текущего времени, синхронизированного с национальной координированной шкалой времени UTC(SU), измерений углов между осью комплекса и направлением на ТС и измерений скорости ТС в зоне контроля в автоматическом режиме.
Описание
Конструктивно комплексы состоят из основного блока (ОБ) и блока питания. ОБ включает в себя процессорный модуль с установленным специальным программным обеспечением (ПО), видеокамеру, доплеровский радарный модуль, модуль приема навигационных сигналов, устройства связи и коммутации, модуль климат контроля.
В состав комплексов входит один из двух типов блоков питания: БПФ (содержит устройство бесперебойного питания) и EPFK (не содержит устройства бесперебойного питания). Возможно также включение в состав комплекса аккумуляторного бокса для электропитания без подключения к сети.
Принцип действия комплекса при измерении текущего времени основан на приеме и обработке сигналов космических навигационных систем ГЛОНАСС/GPS и синхронизации шкалы времени комплекса с национальной координированной шкалой времени UTC(SU).
Принцип действия комплекса при измерении углов между осью комплекса и направлением на ТС основан на частотно-фазовой радиолокации, а измерение скорости — на измерении разности частот падающего и отраженного сигнала от движущегося объекта (эффект Доплера).
Комплекс осуществляет автоматическое распознавание знаков государственной регистрации ТС и их привязку к точкам расположения ТС на дорожном полотне, фиксацию времени получения кадра в сохраняемой с ним подписи. При этом обеспечивается одновременное измерение скорости ТС.
Комплексы выпускаются в одной модификации, которая может использоваться при стационарном (на дорожных конструкциях), передвижном (на штативах, треногах) или мобильном (на движущихся ТС) размещениях.

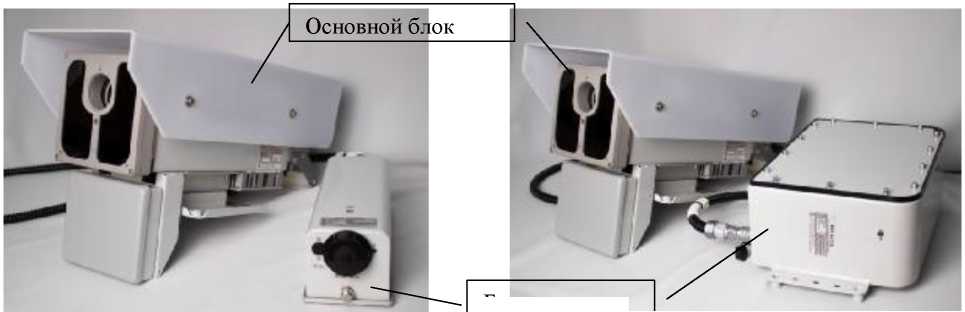

Общий вид комплексов представлен на рисунке 1.
«Кордон.Про»М с блоком питания EPFK «Кордон.Про»М с блоком питания БПФ
Рисунок 1 — Общий вид комплекса
Места пломбирования, маркировки и нанесения знака утверждения типа представлены на рисунке 2.
Место нанесения знака утверждения типа Место пломбировки
Рисунок 2 — Места пломбирования, маркировки и нанесения знака утверждения типа
Программное обеспечение
Таблица 1 — Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SimFWCordon Pro |
|
Номер версии (идентификационный номер) ПО |
4.0 |
|
Цифровой идентификатор ПО |
267a842b29819167c4b6a6df38c8ccca649798cd |
Защита ПО и результатов измерений от преднамеренных и случайных изменений реализована с использованием специального формата данных, не дающего возможности несанкционированного изменения, и проверки ПО на наличие изменения или удаления метрологически значимых частей.
Уровень защиты ПО — «Высокий» в соответствии с Р 50.2.077-2014.
Технические характеристики
Таблица 2 — Метрологические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Пределы допускаемой абсолютной погрешности синхронизации шкалы времени комплекса с национальной координированной шкалой времени UTC(SU), мкс |
±5 |
|
Пределы допускаемой абсолютной погрешности присвоения временной метки видеокадру, с |
±1 |
|
Диапазон измерений угла между осью комплекса и направлением на ТС, ° |
от -15 до +15 |
|
Пределы допускаемой абсолютной погрешности измерений угла между осью комплекса и направлением на ТС*, ° |
±2 |
|
Диапазон измерений скорости, км/ч |
от 2 до 300 |
|
Пределы допускаемой абсолютной погрешности измерений скорости*, км/ч |
±1 |
|
* Примечание — Погрешность измерений нормируется в пределах зоны контроля комплекса. | |
Таблица 3 — Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Рабочая частота излучения, ГГц |
от 24,05 до 24,25 |
|
Напряжение питания от источника переменного тока частотой 50 Гц, В |
от 90 до 300 |
|
Напряжение питания от источника постоянного тока, В |
от 10 до 15 |
|
Габаритные размеры, мм, не более | |
|
а) ОБ | |
|
— длина |
460 |
|
— ширина |
180 |
|
— высота |
280 |
|
б) блок питания БПФ | |
|
— длина |
350 |
|
— ширина |
230 |
|
— высота |
140 |
|
в) блок питания EPFK | |
|
— длина |
300 |
|
— ширина |
100 |
|
— высота |
90 |
|
Масса, кг, не более | |
|
а) ОБ |
6,0 |
|
б) блок питания БПФ |
4,3 |
|
в) блок питания EPFK |
2,2 |
|
Рабочие условия эксплуатации: — температура окружающего воздуха, °С — относительная влажность при t =+25 °С, %, не более |
от -55 до +60 98 |
|
Допустимое время непрерывной работы, ч |
круглосуточное |
|
Зона контроля — угол между осью комплекса и направлением на ТС, ° — расстояние от места установки комплекса до ТС, м |
от -15 до +15 от 10 до 80 |
Знак утверждения типа
наносится на титульный лист формуляра ГДЯК 464965.041 ФО и руководства по эксплуатации ГДЯК 464965.041 РЭ типографским методом, а также на корпус основного блока с помощью металлографической этикетки.
Комплектность
Таблица 4 — Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Комплекс измерительный с видеофиксацией в |
«Кордон.Про»М | |
|
составе: | ||
|
— основной блок |
1 шт. | |
|
— блок питания |
EPFK или БПФ |
1 шт. |
|
— комплект кабелей |
1 шт. |
Продолжение таблицы4
|
Наименование |
Обозначение |
Количество |
|
Монтажно-эксплуатационный комплект в составе: — оснастка для установки и крепления блоков комплекса, — съемный утеплитель *, — съемная антивандальная защита *, — приемник навигационный спутниковый «Полюс» (регистрационный № 75779-19)* |
CP-EDN |
1 шт. |
|
Руководство по эксплуатации |
ГДЯК 464965.041 РЭ |
1 экз. |
|
Руководство по установке и настройке. Стационарное размещение. |
ГДЯК 464965.042 РЭ |
1 экз. |
|
Руководство по установке и настройке. Передвижное размещение. |
ГДЯК 464965.043 РЭ |
1 экз. |
|
Руководство по установке и настройке. Мобильное размещение. |
ГДЯК 464965.044 РЭ |
1 экз. |
|
Формуляр |
ГДЯК 464965.041 ФО |
1 экз. |
|
Методика поверки |
ГДЯК 468784.029 МП |
1 экз. на поставляемую партию |
|
* Примечание — Поставляется по дополнительной заявке. | ||
Поверка
осуществляется по документу ГДЯК 468784.029 МП «Комплексы измерительные с видеофиксацией «Кордон.Про»М. Методика поверки», утвержденному ФБУ «Тест-С.-Петербург» 17 мая 2019 года.
Основные средства поверки:
— имитатор скорости движения ИС-24/3 (регистрационный №61460-15 в Федеральном информационном фонде по обеспечению единства измерений).
— частотомер электронно-счетный Ч3-85/5 (регистрационный № 56478-14 в Федеральном информационном фонде по обеспечению единства измерений).
— имитатор скорости движения транспортных средств ИС-24Д (регистрационный №41763-09 в Федеральном информационном фонде по обеспечению единства измерений).
— модуль приема сигнала точного времени «DF01» (регистрационный № 60327-15 в Федеральном информационно фонде по обеспечению единства измерений).
— частотомер электронно-счетный Ч3-С-7804/2 (регистрационный № 46636-11 в Федеральном информационно фонде по обеспечению единства измерений).
— дальномер лазерный GLM 250VF (регистрационный № 44551-10 в Федеральном информационном фонде по обеспечению единства измерений).
Допускается применение аналогичных средств измерений, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки комплекса наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Сведения о методиках (методах) измерений приведены в эксплуатационной документации.
Нормативные документы
Государственная поверочная схема для средств измерений времени и частоты. Приказ Росстандарта № 1621 от 31 июля 2018 года.
ТУ 26.51.66-036-31002820-2018. Комплексы измерительные с видеофиксацией «Кордон.Про»М. Технические условия.
