Штангенрейсмасы ШР, ШРК, ШРЦ
| Номер в ГРСИ РФ: | 76217-19 |
|---|---|
| Категория: | Штангенрейсмасы |
| Производитель / заявитель: | ООО ТД "ИТО-Туламаш", г.Москва |
Штангенрейсмасы ШР, ШРК, ШРЦ (далее - штангенрейсмасы) предназначены для измерений линейных размеров и проведения разметочных работ.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 76217-19 |
| Действует | по 18.09.2029 |
| Наименование | Штангенрейсмасы |
| Модель | ШР, ШРК, ШРЦ |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 37cdfa18-260c-380b-40c1-c714930dd762 |
Производитель / Заявитель
Общество с ограниченной ответственностью Торговый дом «ИТО-Туламаш» (ООО ТД «ИТО-Туламаш»), г. Москва
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
3237
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 3167 (98%) |
| Неуспешных поверок (СИ непригодно) | 70 (2 %) |
| Актуальность информации | 27.12.2025 |
Поверители
Скачать
|
76217-19: Описание типа
2024-76217-19-1.pdf
|
Скачать | 584.5 КБ | |
|
76217-19: Методика поверки
2019-mp76217-19.pdf
|
Скачать | 2.3 MБ |
Описание типа
Назначение
Штангенрейсмасы ШР, ШРК, ШРЦ (далее - штангенрейсмасы) предназначены для измерений линейных размеров и проведения разметочных работ.
Описание
Принцип действия штангенрейсмасов - механический. Отсчет размеров в зависимости от модификации производится:
- методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса, расположенного на рамке штангенрейсмаса;
- методом непосредственной оценки по делениям шкалы штанги и по делениям круговой шкалы, встроенной в рамку штангенрейсмаса;
- считыванием показаний с жидкокристаллического дисплея цифрового отсчетного устройства, встроенного в рамку штангенрейсмаса.
Штангенрейсмасы выпускаются в следующих исполнениях:
- ШР - с отсчетом по нониусу;
- ШРК - с отсчетом устройством с круговой шкалой;
- ШРЦ - с цифровым отсчетным устройством.
Штангенрейсмасы ШР состоят из основания, штанги со шкалой, закрепленной на основании, рамки с нониусом, перемещающейся вдоль штанги, устройства микрометрической подачи и ножки, предназначенной для измерений и проведения разметочных работ.
Штангенрейсмасы ШРК состоят из основания, штанги со шкалой, закрепленной на основании, рамки с круговой шкалой, перемещающейся вдоль штанги, устройства микрометрической подачи и ножки, предназначенной для измерений и проведения разметочных работ.
Штангенрейсмасы ШРЦ состоят из основания, штанги со шкалой, закрепленной на основании, рамки с цифровым отсчетным устройством, перемещающейся вдоль штанги, устройства микрометрической подачи и ножки, предназначенной для измерений и проведения разметочных работ. На передней панели цифрового отсчетного устройства расположены кнопки, с помощью которых осуществляется ряд специальных функций:
«mm/in» - выбор единиц измерений (миллиметры/дюймы);
«ABS» - выбор режима измерений (абсолютный/относительный);
«HOLD» - сохранение последнего результата измерений;
«ON/OFF/ZERO» - включение / выключение электронного отсчетного устройства / установка нуля;
«TOL» - задание значений пределов допуска;
«SET» - установка предварительного значения.
Все подвижные элементы штангенрейсмасов снабжены стопорными винтами.
Штангенрейсмасы выпускаются под товарными знаками ООО ТД «ИТО-Туламаш»
или
Товарный знак наносится на штангу или основание штангенрейсмаса, а также на паспорт типографским способом.
Заводской номер в формате цифрового или цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на штангу штангенрейсмасов лазерной маркировкой в местах указанных на рисунке 4.
Общий вид штангенрейсмасов представлен на рисунках 1-3.
Возможность нанесения знака поверки на средство измерений отсутствует.
Пломбирование штангенрейсмасов от несанкционированного доступа не предусмотрено.

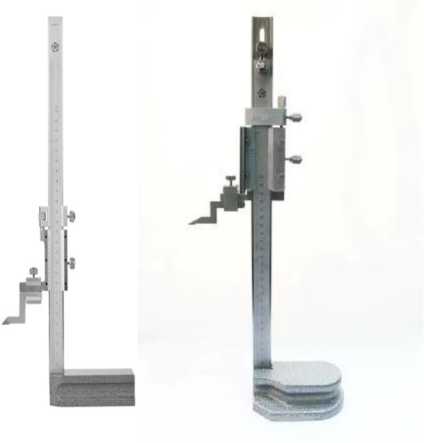

а) - Штангенрейсмас ШР (вид 1)
б) - Штангенрейсмас ШР (вид 2)
Рисунок 1 - Общий вид штангенрейсмасов ШР

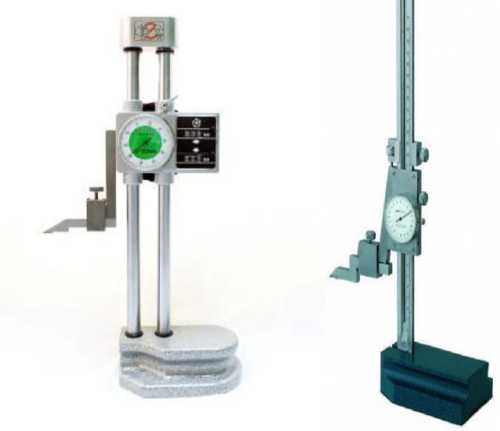

а) - Штангенрейсмас ШРК (вид 1) б) - Штангенрейсмас ШРК (вид 2)
Рисунок 2 - Общий вид штангенрейсмасов ШРК

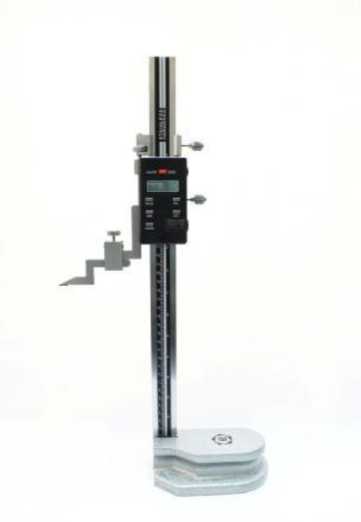

Рисунок 3 - Общий вид штангенрейсмасов ШРЦ
Места нанесений заводского номера
Рисунок 4 - Места нанесения заводских номеров
Технические характеристики
Таблица 1 - Метрологические характеристики штангенрейсмасов
|
Диапазон измерений линейных размеров, мм |
Значение отсчета по нониусу, мм |
Цена деления круговой шкалы отсчетного устройства, мм |
Шаг дискретности цифрового отсчетного устройства, мм |
|
от 0 до 200 |
0,05 |
0,01 |
0,01 |
|
от 0 до 250 | |||
|
от 0 до 300 | |||
|
от 0 до 400 | |||
|
от 0 до 500 | |||
|
от 0 до 600 | |||
|
от 0 до 630 | |||
|
от 0 до 1000 | |||
|
от 0 до 1600 |
— |
— |
Таблица 2 - Пределы допускаемой абсолютной погрешности измерений штангенрейсмасов
|
Измеряемая длина*, мм |
Пределы допускаемой абсолютной погрешности, мм | ||
|
со значением отсчета по нониусу, мм |
с ценой деления круговой шкалы отсчетного устройства, мм |
с шагом дискретности цифрового отсчетного устройства, мм | |
|
0,05 |
0,01 |
0,01 | |
|
от 0 до 250 включ. |
±0,05 |
±0,05 |
±0,05 |
|
св. 250 до 400 включ. |
±0,06 |
±0,06 | |
|
св. 400 до 630 включ. |
±0,10 |
±0,07 |
±0,07 |
|
св. 630 до 1000 включ. |
±0,09 |
±0,09 | |
|
св. 1000 до 1600 |
±0,15 |
— |
— |
Примечание - За измеряемую длину принимают номинальное расстояние между измерительной поверхностью ножки и поверочной плитой.
Таблица 3 - Допуски параллельности и прямолинейности, параметр шероховатости
измерительных поверхностей для штангенрейсмасов
|
Наименование характеристики |
Значение |
|
Допуск параллельности измерительной плоскости ножки относительно основания, мм, не более |
0,010 |
|
Допуск прямолинейности измерительной поверхности ножки, мм, не более |
0,006 |
|
Параметр шероховатости Ra измерительных поверхностей, мкм, не более: - разметочной ножки - основания |
0,32 0,63 |
Таблица 4 - Основные технические характеристики
|
Диапазон измерений, мм |
Г абаритные размеры (длина х ширина х высота), мм, не более |
Масса, кг, не более |
|
от 0 до 200 |
175х90х400 |
4,0 |
|
от 0 до 250 |
210х90х500 |
3,3 |
|
от 0 до 300 |
210х90х500 |
3,3 |
|
от 0 до 400 |
275х120х680 |
4,5 |
|
от 0 до 500 |
280х125х710 |
8,0 |
|
от 0 до 600 |
275х130х810 |
6,2 |
|
от 0 до 630 |
275х130х830 |
8,8 |
|
от 0 до 1000 |
330х165х1320 |
21,5 |
|
от 0 до 1600 |
410х220х1770 |
34,0 |
Таблица 5 - Условия эксплуатации
|
Наименование характеристики |
Значение характеристики |
|
Температура окружающего воздуха, °С |
от +10 до +30 |
|
Относительная влажность, %, не более |
80 |
Знак утверждения типа
наносится на наружную поверхность футляра штангенрейсмасов методом наклейки, краской или методом лазерной гравировки; на титульный лист паспорта типографским способом.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Штангенрейсмас |
ШР, ШРК, ШРЦ |
1 шт. |
|
Элемент питания (для ШРЦ) |
— |
1 шт. |
|
Футляр |
— |
1 шт. |
|
Паспорт |
— |
1 экз. |
Сведения о методах измерений
приведены в разделе 6 «Порядок работы» паспорта штангенрейсмасов.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
ТУ 3933-017-06448368-2018 Штангенрейсмасы. Технические условия
Другие Штангенрейсмасы
