Счетчики воды SANEXT

Номер в ГРСИ РФ: 76218-19
Производитель / заявитель: ООО "Санекст.Про", г.С.-Петербург
Скачать
76218-19: Описание типа СИ Скачать 118.6 КБ
Нет данных о поставщике
Счетчики воды SANEXT поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Счетчики воды SANEXT (далее - счётчики) предназначены для измерения объёма холодной питьевой воды по СанПиН 2.1.4.1074-01 и горячей воды в сетях горячего водоснабжения и тепловых сетях по СанПиН 2.1.4.2496-09, в жилых, административных, а также в промышленных зданиях, протекающей по трубопроводу при давлении не более 1,6 МПа.

Информация по Госреестру

Основные данные
Номер по Госреестру 76218-19
Наименование Счетчики воды
Модель SANEXT
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 18.09.2024
Производитель / Заявитель

ООО "Санекст.Про", г.С.-Петербург

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 6 лет
Зарегистрировано поверок 289325
Найдено поверителей 75
Успешных поверок (СИ пригодно) 289314 (100%)
Неуспешных поверок (СИ непригодно) 11 (0%)
Актуальность информации 03.10.2024

Поверители

Скачать

76218-19: Описание типа СИ Скачать 118.6 КБ

Описание типа

Назначение

Счетчики воды SANEXT (далее - счётчики) предназначены для измерения объёма холодной питьевой воды по СанПиН 2.1.4.1074-01 и горячей воды в сетях горячего водоснабжения и тепловых сетях по СанПиН 2.1.4.2496-09, в жилых, административных, а также в промышленных зданиях, протекающей по трубопроводу при давлении не более 1,6 МПа.

Описание

Принцип действия счётчика состоит в измерении числа оборотов крыльчатки, вращающейся под действием потока протекающей воды. Количество оборотов крыльчатки пропорционально объёму воды, протекающей через счётчик.

Конструктивно счетчики состоят из корпуса с резьбовым присоединением (проточной части), крыльчатки и счётного механизма защищенного прозрачной крышкой.

Счётчики изготовлены из коррозионно-устойчивых материалов. Детали, соприкасающиеся с водой изготовлены из материалов, не снижающих качества воды, стойких к ее воздействию в пределах рабочего диапазона температур.

Поток воды попадает в корпус счётчика через сетку и далее поступает в измерительную полость, внутри которой на специальных опорах вращается крыльчатка с магнитами. Вода, пройдя зону вращения крыльчатки, поступает через выходное отверстие в выходной патрубок. Количество оборотов крыльчатки пропорционально количеству протекающей воды. Вращение крыльчатки через магнитную связь передаётся ведомой муфте счётного механизма, обеспечивающего за счёт масштабирующего редуктора возможность снятия показаний счётчика в целых м3, а также в долях м3. На циферблате счётного механизма имеется сигнальная звёздочка, обеспечивающая повышение разрешающей способности счётчика. Счётный механизм герметично отделен от измеряемой воды (сухоходный механизм). Для передачи измерительной информации на внешние устройства счетчики могут комплектоваться герконовым датчиком, который формирует выходные электрические (импульсные) сигналы или радиомодулем.

Счётчики предназначены для монтажа на горизонтальных и вертикальных трубопроводах.

Условное обозначение счетчиков при заказе

Счетчик воды SANEXT ____________

1       2       3       4

1 - модель: «КВх» - предназначена для измерения объема холодной воды (от +5 до +30 °С); «КВг» - предназначена для измерения объема горячей воды (от +5 до +90 °С); «КВу» - предназначена для измерения объема холодной и горячей воды (универсальный) (от +5 до +90 °С);

2 - номинальный объемный расход: «1,5» - 1,5 м3/ч; «2,5» - 2,5 м3/ч;

3 - тип выходного сигнала (в случае отсутствия выходного сигнала данная позиция не заполняется): «i» - импульсный выходной сигнал; «rc» - радиомодуль;

4 - диаметр условного прохода: «Ду 15» - 15 мм; «Ду 20» - 20 мм.

Внешний вид счётчиков представлен на рисунках 1 - 2.

Места пломбировки от несанкционированного доступа, представлены на рисунке 3.

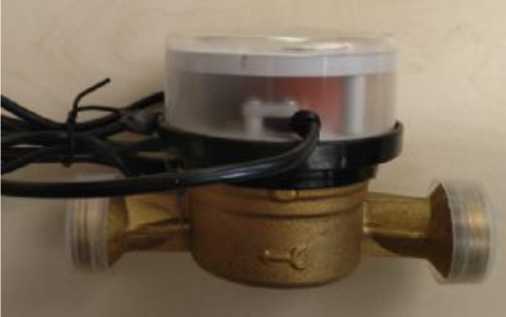

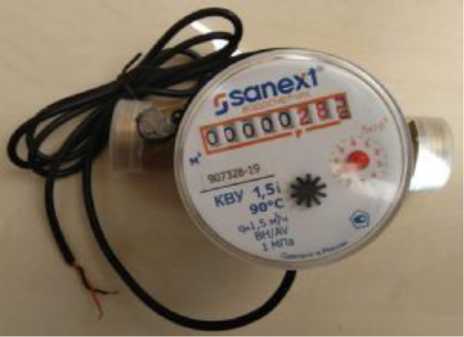

Рисунок 1 - общий вид счетчиков с импульсным выходным сигналом

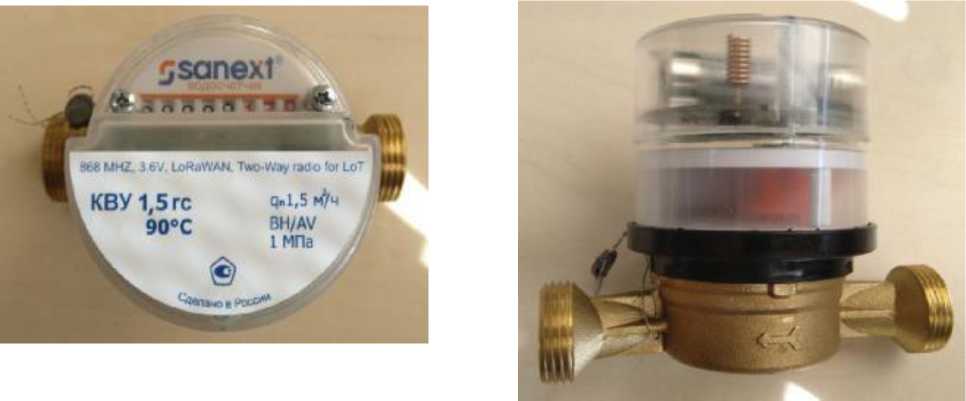

Рисунок 2 - общий вид счетчиков с радиомодулем

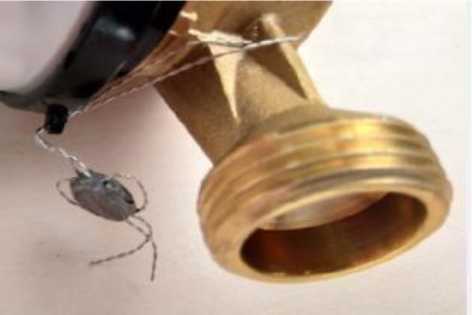

Рисунок 3 - Пломбировка

Программное обеспечение отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Диаметр условного прохода, DN, мм

15

20

Вид монтажа*

BH

AV

BH

AV

Минимальный расход qmin, м3/ч

0,03

0,06

0,05

0,10

Переходный расход qt, м3/ч

0,12

0,15

0,20

0,25

Номинальный расход qn, м3/ч

1,5

2,5

Максимальный расход qmax, м3/ч

3

5

Пределы допускаемой относительной погрешности измерений объёма, %: - для моделей КВх и КВу

- при qmin < qизм < qt

- при qt < qизм < qmax

- для модели КВг

- при qmin < qизм < qt

- при qt < qизм < qmax

±5 ±2

±5 ±3

Порог чувствительности, м3/ч, не более

0,5 •qmin

Потеря давления при qmax, МПа, не более

0,1

Номинальное (максимальное) давление воды в трубопроводе, МПа

1,0 (1,6)

* BH - горизонтальная установка счетчика; AV - вертикальная установка счетчика;

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Диаметр условного прохода, DN, мм

15

20

Габаритные размеры счётчиков, мм, не более: - длина - ширина - высота

110

78 . *

78/110

130

82

85

Масса, кг, не более

0,6

0,7

Диапазон температуры воды, °С: - для модели КВх

- для моделей КВг и КВу

от +5 до +30 от +5 до +90

Рабочие условия эксплуатации:

- диапазон температуры окружающей среды, °С

- относительная влажность при 35 °С, %, не более

- атмосферное давление, кПа

от +5 до +50 80 от 84,0 до 106,7

Присоединительные размеры, дюйм - резьба патрубков

- резьба монтажных штуцеров

%

У2

1 %

Емкость счетного механизма, м3

99999,999

Средний срок службы, лет

12

Средняя наработка на отказ, ч

110000

* для счетчиков с радиомодулем

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность

Таблица 3 - Комплектность счетчиков

Наименование

Обозначение

Количество

Счетчик воды SANEXT

Х Х Х Х*

1 шт.

Паспорт

ПС 26.51.63-005-04506328-2019

1 экз.

Комплект монтажных частей и принадлежностей*

-

1 шт.

* - модель и исполнение счетчика и наличие комплекта монтажных частей и принадлежностей определяется договором на поставку.

Поверка

осуществляется по документу МИ 1592-2015 «ГСИ. Счетчики воды. Методика поверки».

Основные средства поверки:

- рабочий эталон 3-го разряда части 1 приказа Росстандарта от 07.02.2018 г. № 256;

- рабочий эталон 3-го разряда передвижной части 1 приказа Росстандарта от 07.02.2018 г. № 256.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых счётчиков с требуемой точностью.

Знак поверки наносится в соответствующий раздел паспорта и/или на бланк свидетельства о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости

ТУ 26.51.63-005-04506328-2019 Счетчики воды SANEXT. Технические условия
