Машины испытательные EASYDUR
| Номер в ГРСИ РФ: | 76223-19 |
|---|---|
| Производитель / заявитель: | Фирма "Easydur Italiana, Di Renato Affri", Италия |
Машины испытательные EASYDUR (далее - машины) предназначены для измерений силы и удлинения образцов при механических испытаниях различных материалов на растяжение, сжатие и изгиб.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 76223-19 |
| Действует | по 18.09.2029 |
| Наименование | Машины испытательные |
| Модель | EASYDUR |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 45da323c-007e-6e52-c099-aa1cdf3b4073 |
Производитель / Заявитель
EASYDUR SRL, Италия
ИТАЛИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 28 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
76223-19: Описание типа
2023-76223-19.pdf
Файл устарел
|
Скачать | 466.9 КБ | |
|
76223-19: Методика поверки
2019-mp76223-19.pdf
Файл устарел
|
Скачать | 2.6 MБ | |
|
76223-19: Описание типа
2025-76223-19.pdf
|
Скачать | 617.2 КБ | |
|
76223-19: Методика поверки
2025-mp76223-19.pdf
|
Скачать | 4.8 MБ |
Описание типа
Назначение
Машины испытательные EASYDUR (далее - машины) предназначены для измерений силы и удлинения образцов при механических испытаниях различных материалов на растяжение, сжатие и изгиб.
Описание
Принцип действия машин основан на измерении силы при деформации образца, закрепленного в зажиме или размещенного на компрессионной пластине, возникающей при перемещении подвижной траверсы.
Машины состоят из основания, на котором закреплены нагружающая рама и направляющие колонны с подвижной и неподвижной траверсами, привода подвижной траверсы, тензорезисторных датчиков силы, датчика перемещения подвижной траверсы, электронного блока управления, а также опционально поставляемых захватов для образца и навесного экстензометра.
Испытуемый образец располагается на специальной площадке, предназначенной для сжатия образцов, или закрепляется в захватах подвижной и неподвижной траверс.
Нагрузка, прикладываемая к испытываемому образцу, измеряется тензорезисторным датчиком силы, размещенным на траверсе. Датчик силы может работать на растяжение и сжатие. Датчик перемещения связан с подвижной траверсой и измеряет перемещение траверсы. Значения силы и перемещения отображаются на дисплее электронного блока управления.
Измерение удлинения образцов осуществляется с помощью выносного экстензометра. Значение удлинения образцов также отображается на дисплее электронного блока управления.
Машины выпускаются в следующих модификациях: 3MZ1, 3MZ2.5, 3MZ5, AURA10, AURA30, AURA60, AURA100, DYNO, MICRODYNO, которые отличаются внешним видом, метрологическими и техническими характеристиками. При дополнительном оснащении любой модификации двумя или тремя датчиками силы к ее обозначению добавляется «TWIN» или «TRIPLE» соответственно. Датчики силы, установленные на машине (расположенные на одной или нескольких независимых траверсах), могут иметь разные предельные нагрузки, но максимальная не должна превышать наибольшей предельной нагрузки для соответствующей модификации машины.
Корпус машин изготавливают из металла, окрашиваемого в цвета, которые определяет изготовитель.
Нанесение знака поверки на машины не предусмотрено. Заводские номера в виде цифрового обозначения, обеспечивающие идентификацию каждого экземпляра, наносятся гравировкой на табличку (шильд), установленную на передней панели корпуса машин.
Общий вид машин представлен на рисунке 1, место нанесения заводского номера -на рисунке 2. Пломбирование машин испытательных EASYDUR не предусмотрено.
б)
в)

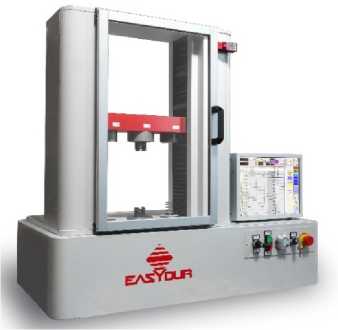

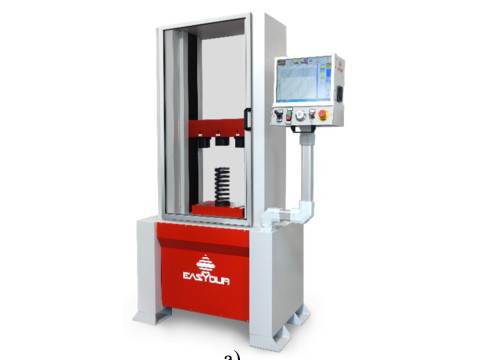

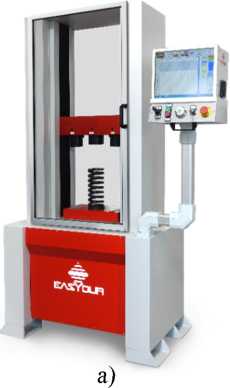

Рисунок 1 - Общий вид машин испытательных EASYDUR а) 3MZ1 TRIPLE, 3MZ2.5 TRIPLE, 3MZ5 TRIPLE;

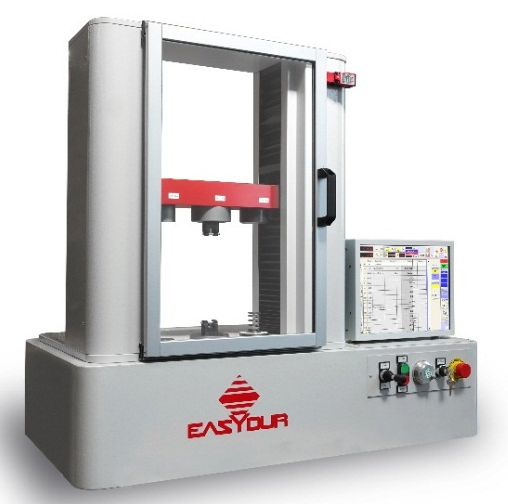

б) AURA10, AURA30, AURA60, AURA100;

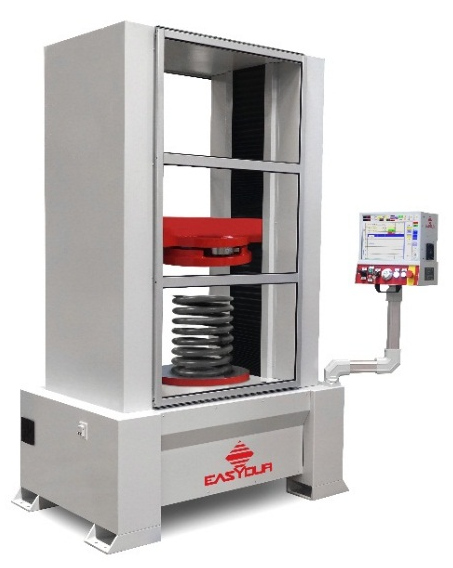

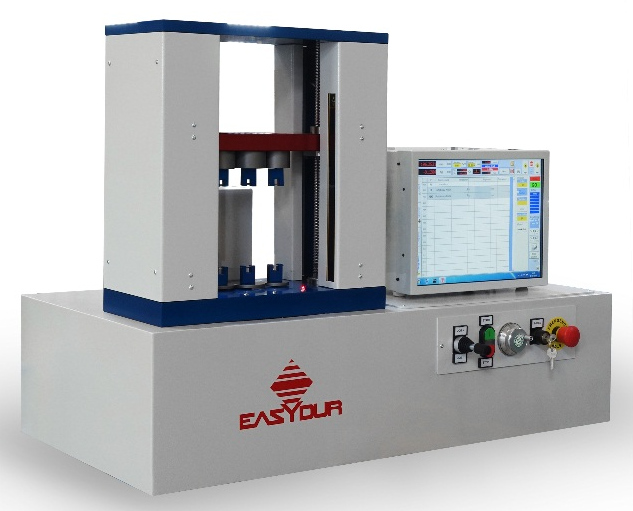

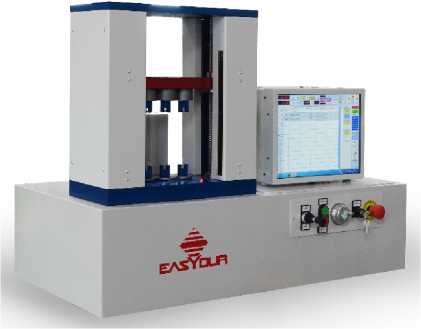

в) DYNO TRIPLE; г) MICRODYNO TRIPLE
г)

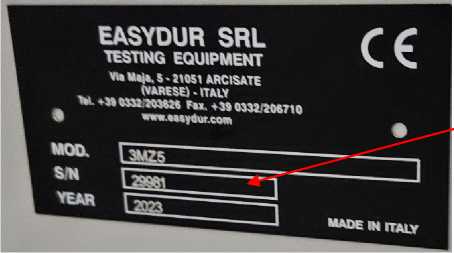

Рисунок 2 - Место нанесения заводского номера
Место
нанесения
заводского
номера
Программное обеспечение
Программное обеспечение (ПО) машин предназначено для управления режимами работы, обработки, хранения, отображения и передачи измерений силы и удлинения на внешние устройства.
Уровень защиты ПО от непреднамеренных и преднамеренных измерений соответствует уровню «средний» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
EASYQS V.XXXX.YY.ZZZZ* |
|
Номер версии (идентификационный номер) ПО |
- |
|
Цифровой идентификатор ПО |
- |
|
* в наименовании ПО ХХХХ - год изготовления, YY - месяц изготовления, ZZZZ -порядковый номер, присвоенный изготовителем. | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение для модификации | ||||||||
|
3MZ1 |
3MZ2.5 |
3MZ5 |
AURA 10 |
AURA 30 |
AURA 60 |
AURA 100 |
DYNO |
MICRO DYNO | |
|
Наибольшая предельная нагрузка датчика силы1, кН |
от 0,5 до 10 |
от 0,5 до 25 |
от 0,5 до 50 |
от 0,5 до 100 |
от 0,5 до 300 |
от 0,5 до 600 |
от 0,5 до 1000 |
от 0,5 до 5 |
0,5 |
|
Наименьшая предельная нагрузка1, % от наибольшей предельной нагрузки датчика силы |
от 0,2 до 2 | ||||||||
|
Пределы допускаемой относительной погрешности измерений силы, % |
± 0,5 | ||||||||
1 Конкретные значения для каждого экземпляра машины приведены в паспорте
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение для модификации | ||
|
3MZ1, 3MZ2,5 3MZ5, AURA 10 AURA 30, AURA 60 |
DYNO |
MICRO DYNO | |
|
Диапазон измерений перемещения подвижной траверсы1, мм |
от 0 до 1000 |
от 0 до 500 |
от 0 до 250 |
|
Пределы допускаемой абсолютной погрешности измерений перемещения в диапазоне от 0 до 0,3 мм включ. в зависимости от категории точности подвижной траверсы, мкм - 0,5 категория точности - 1 категория точности - 2 категория точности |
± 1,5 ± 3,0 ± 6,0 | ||
|
Пределы допускаемой относительной погрешности измерений перемещения в диапазоне св. 0,3 мм до верхнего предела измерений в зависимости от категории точности подвижной траверсы, % - 0,5 категория точности - 1 категория точности - 2 категория точности |
± 0,5 ± 1,0 ± 2,0 | ||
|
Пределы допускаемой абсолютной погрешности измерений перемещения подвижной траверсы без категории точности в поддиапазоне от 0 до 90 мм включ., мм |
± 0,15 | ||
|
Пределы допускаемой относительной погрешности измерений перемещения подвижной траверсы без категории точности в поддиапазоне св. 90 мм до верхнего предела измерений, % |
± 1 | ||
1 Категория точности устанавливается изготовителем. Конкретные значения диапазонов измерений, категории точности подвижной траверсы для каждого экземпляра машины приведены в паспорте
Таблица 4 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений удлинения образцов1, мм |
от 0 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений перемещения, удлинения образцов в диапазоне измерений от 0 до 0,3 мм включ. в зависимости от категории точности подвижной траверсы/ экстензометра, мкм - 0,5 категория точности |
± 1,5 |
|
- 1 категория точности |
± 3,0 |
|
- 2 категория точности |
± 6,0 |
|
Пределы допускаемой относительной погрешности измерений перемещения, удлинения образцов в диапазоне измерений св. 0,3 мм в зависимости от категории точности подвижной траверсы/экстензометра, % - 0,5 категория точности |
± 0,5 |
|
- 1 категория точности |
± 1,0 |
|
- 2 категория точности |
± 2,0 |
|
Пределы допускаемой погрешности, приведенной к верхнему пределу измерений |
± 1,0 |
|
удлинения образцов, для экстензометров без категории точности, мм | |
|
1 Категория точности устанавливается изготовителем. Конкретные значения диапазонов измерений, | |
|
категория точности траверсы и экстензометра для каждого экземпляра машины приведены в паспорте | |
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение для модификации | ||||||||
|
3MZ1 |
3MZ2.5 |
3MZ5 |
AURA 10 |
AURA 30 |
AURA 60 |
AURA 100 |
DYNO |
MICRO DYNO | |
|
Параметры электрического питания: - напряжение, В - частота, Гц |
230 50 |
230 50 |
230 50 |
400 50 |
400 50 |
400 50 |
400 50 |
230 50 |
230 50 |
|
Потребляемая мощность, Вт, не более |
1500 |
3000 |
5000 |
7000 |
12000 |
1000 |
1000 | ||
|
Габаритные размеры машин, мм, не более - высота - ширина - глубина Габаритные размеры рабочего пространства, мм, не более - ширина - длина - высота |
2300 1200 670 420 400 1000 |
2300 1200 670 420 400 1000 |
2300 1200 670 420 400 1000 |
2200 1250 950 500 400 1000 |
2400 1400 1000 600 600 1000 |
2900 1700 1200 700 600 1000 |
3700 2400 1400 800 800 1000 |
1000 1100 600 310 220 500 |
900 1000 500 200 200 300 |
|
Масса, кг, не более |
500 |
1500 |
2000 |
2800 |
5000 |
120 |
80 | ||
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более |
от + 10 до + 35 85 | ||||||||
|
Срок службы, лет, не менее |
15 | ||||||||
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и обслуживания.
Комплектность
аблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
|
Машина испытательная в составе: - основание, нагружающая рама, направляющие колонны с подвижной и неподвижной траверсами; - привод подвижной траверсы; - тензорезисторные датчики силы; - датчик перемещения подвижной траверсы; - электронный блок управления |
EASYDUR |
1 шт. |
|
Захваты |
- |
по заказу |
|
Выносной экстензометр |
- |
по заказу |
|
Энкодер |
- |
по заказу |
|
Универсальная машина для испытаний на растяжение и сжатие. Руководство по эксплуатации и обслуживанию |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
Описание типа |
- |
1 экз. |
|
ГСИ. Машины испытательные EASYDUR. Методика поверки |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 21 «Запуск» в Руководстве по эксплуатации и обслуживанию.
Нормативные документы
Государственная поверочная схема для средств измерений силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498;
ЛП 06-2024 «Машины испытательные EASYDUR. Локальная поверочная схема», утвержденная УНИИМ - филиала ФГУП «ВНИИМ им. Д.И. Менделеева» 28.11.2024;
Стандарт предприятия. Машины испытательные EASYDUR.
