Штангенрейсмасы ШР
| Номер в ГРСИ РФ: | 76226-19 |
|---|---|
| Категория: | Штангенрейсмасы |
| Производитель / заявитель: | ООО ТД "ИТО-Туламаш", г.Москва |
Штангенрейсмасы ШР (далее - штангенрейсмасы) предназначены для измерений линейных размеров и проведения разметочных работ.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 76226-19 |
| Действует | по 18.09.2029 |
| Наименование | Штангенрейсмасы |
| Модель | ШР |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 3dbf2294-f1e6-bfd7-37e5-46eb668d3a9e |
Производитель / Заявитель
Общество с ограниченной ответственностью Торговый дом «ИТО-Туламаш» (ООО ТД «ИТО-Туламаш»), г. Москва
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 723 (97%) |
| Неуспешных поверок (СИ непригодно) | 22 (3 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
76226-19: Описание типа
2024-76226-19-1.pdf
|
Скачать | 451.9 КБ | |
|
76226-19: Методика поверки
2021-mp76226-19.pdf
|
Скачать | 66.6 КБ |
Описание типа
Назначение
Штангенрейсмасы ШР предназначены для измерений линейных размеров и проведения разметочных работ.
Описание
Принцип действия штангенрейсмасов ШР - механический. Отсчет размеров в зависимости от модификации производится методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса, расположенного на рамке штангенрейсмаса.
Штангенрейсмасы ШР состоят из основания, штанги со шкалой, закрепленной на основании, рамки с нониусом, перемещающейся вдоль штанги, устройства микрометрической подачи и ножки, предназначенной для измерений и проведения разметочных работ.
Штангенрейсмасы ШР имеют отсчет по нониусу 0,05 мм и диапазоны измерений от 0 до 250 мм, от 40 до 400 мм, от 60 до 630 мм, от 100 до 1000 мм изготавливаются по ГОСТ 164-90.
Штангенрейсмасы ШР выпускаются под товарными знаками ООО ТД «ИТО-Туламаш»
или
Товарный знак наносится на штангу или основание штангенрейсмаса ШР, а также на паспорт типографским способом.
Заводской номер в формате цифрового или цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится лазерной маркировкой в местах, указанных на рисунке 1.
Возможность нанесения знака поверки на средство измерений отсутствует.
Общий вид штангенрейсмасов ШР указан на рисунке 1.
Пломбирование штангенрейсмасов ШР от несанкционированного доступа не предусмотрено.

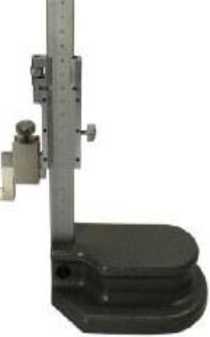

Место нанесения заводского номера
Рисунок 1 - Общий вид штангенрейсмасов ШР с указанием места нанесения заводского номера
Технические характеристики
Таблица 1 - Метрологические характеристики штангенрейсмасов ШР
|
Диапазон измерений линейных размеров, мм |
Значение отсчета по нониусу, мм |
|
от 0 до 250 |
0,05 |
|
от 40 до 400 | |
|
от 60 до 630 | |
|
от 100 до 1000 |
Таблица 2 - Пределы допускаемой абсолютной погрешности измерений штангенрейсмасов ШР
|
Измеряемая длина*, мм |
Пределы допускаемой абсолютной погрешности, мм |
|
со значением отсчета по нониусу, мм | |
|
0,05 | |
|
от 0 до 250 включ. |
±0,05 |
|
св. 250 до 400 включ. | |
|
св. 400 до 630 включ. | |
|
св. 630 до 1000 |
±0,10 |
|
Примечание - За измеряемую длину принимают номинальное расстояние между измерительной поверхностью ножки и поверочной плитой. | |
Таблица 3 - Допуски параллельности и прямолинейности, параметр шероховатости
измерительных поверхностей для штангенрейсмасов ШР_______________________________
|
Наименование характеристики |
Значение |
|
Допуск параллельности верхней и нижней измерительных поверхностей ножки, мм, не более |
0,006 |
|
Допуск прямолинейности измерительной поверхности ножки, мм, не более |
0,004 |
|
Допуск отклонения действительного размера «g» измерительной ножки от намаркированного, мм |
± 0,02 |
|
Допуск параллельности измерительной плоскости ножки относительно основания, мм, не более |
0,010 |
|
Параметр шероховатости Ra измерительных поверхностей, мкм, не более: - измерительной ножки - разметочной ножки и основания |
0,16 0,32 |
Таблица 4 - Основные технические характеристики
|
Диапазон измерений, мм |
Г абаритные размеры (длина х ширина х высота), мм, не более |
Масса, кг, не более |
|
от 0 до 250 |
210х90х500 |
3,3 |
|
от 40 до 400 |
275х120х680 |
6,6 |
|
от 60 до 630 |
275х130х870 |
7,2 |
|
от 100 до 1000 |
330х165х1320 |
16,9 |
Таблица 5 - Условия эксплуатации
|
Наименование характеристики |
Значение характеристики |
|
Температура окружающего воздуха, °С |
от +10 до +30 |
|
Относительная влажность, %, не более |
80 |
Знак утверждения типа
наносится на наружную поверхность футляра штангенрейсмасов методом наклейки, краской или методом лазерной гравировки; на титульный лист паспорта типографским способом.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Штангенрейсмас |
ШР |
1 шт. |
|
Ножка измерительная |
— |
1 шт. |
|
Ножка разметочная |
— |
1 шт. |
|
Футляр |
— |
1 шт. |
|
Паспорт |
— |
1 экз. |
Сведения о методах измерений
приведены в разделе 6 «Порядок работы» паспорта штангенрейсмасов.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
ГОСТ 164-90 Штангенрейсмасы. Технические условия.
