Резервуары горизонтальные стальные двустенные РГСД

Номер в ГРСИ РФ: 76231-19
Категория: Резервуары
Производитель / заявитель: ООО "Петрометал", г.Белгород
Скачать
76231-19: Описание типа СИ Скачать 82.3 КБ
Заказать
Поставщик: ООО "САРРЗ"
Резервуары горизонтальные стальные двустенные РГСД поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Резервуары горизонтальные стальные двустенные РГСД (далее - резервуары) предназначены для измерений объема светлых нефтепродуктов и их хранения.

Информация по Госреестру

Основные данные
Номер по Госреестру 76231-19
Наименование Резервуары горизонтальные стальные двустенные
Модель РГСД
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 20.09.2024
Производитель / Заявитель

ООО "Петрометал", г.Белгород

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 5 лет
Зарегистрировано поверок 57
Найдено поверителей 6
Успешных поверок (СИ пригодно) 57 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 24.03.2024

Поверители

Скачать

76231-19: Описание типа СИ Скачать 82.3 КБ

Описание типа

Назначение

Резервуары горизонтальные стальные двустенные РГСД (далее - резервуары) предназначены для измерений объема светлых нефтепродуктов и их хранения.

Описание

Резервуары представляют собой горизонтальные цилиндрические сварные стальные двустенные сосуды с внутренними ребрами жесткости и люком. Конструкция резервуаров предусматривает усеченные конические, тороидально-сферические, плоские днища. Резервуары предназначены для подземной установки.

Резервуары выпускаются с различной вместимостью и количеством секций, герметичных по отношению друг к другу.

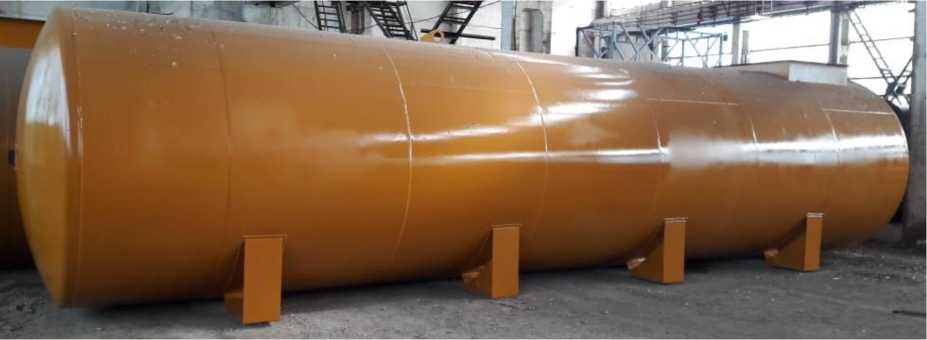

Общие вид резервуаров представлен на рисунке 1.

Рисунок 1 - Общий вид резервуаров горизонтальных стальных двустенных РГСД.

Пломбирование резервуаров не предусмотрено.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

РГСД-10

РГСД-15

РГСД-20

РГСД-25

РГСД-40

РГСД-50

РГСД-60

РГСД-75

РГСД-90

РГСД-100

Номинальный объем, м3

10

15

20

25

40

50

60

75

90

100

Пределы допускаемой относительной погрешности определении вместимости, %, не более

±0,25

Таблица 2 - Технические характеристики

Наименование

Значение

характеристики

РГСД-10

РГСД-15

РГСД-20

РГСД-25

РГСД-40

РГСД-50

РГСД-60

РГСД-75

РГСД-90

РГСД-100

Количество секций

от 1 до 2

от 1 до 3

Объем межстенного пространства, м3, не более

0,3

0,46

0,60

0,84

1,3

1,7

2

2,5

3

3,3

Г абаритные

размеры, мм, не более:

длина

3150

4450

4657

6417

9470

11715

12933

16000

12811

13640

ширина

2200

2200

2500

2500

2500

2500

2500

2500

3200

3200

высота

2340

2340

2640

2640

2640

2640

2640

2640

3340

3340

Масса, кг, не более

1950

2700

3110

3400

5180

7150

8660

9540

10600

11300

Продолжение таблицы 2

Наименование характеристики

Значение

Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа

от -40 до +40

от 84,0 до 106,7

Срок службы, лет, не менее

8

Знак утверждения типа

наносится на маркировочную табличку методом гравировки и титульный лист паспорта типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Резервуар горизонтальный стальной двустенный

РГСД

1 шт.

Паспорт

000ПС

1 экз.

Поверка

осуществляется по документу ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки. Метод поверки - объемный.

Основные средства поверки:

- комплекс градуировки резервуаров «Зонд», регистрационный номер 17906-98;

- рулетка измерительная металлическая 2-го класса точности Р20Н2Г, регистрационный номер 29631-05.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и в градуировочной таблице на резервуар в виде оттиска поверительного клейма.

Сведения о методах измерений

отсутствуют.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 07 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
