Машины испытательные универсальные ТРМ Tochline
| Номер в ГРСИ РФ: | 76233-19 |
|---|---|
| Производитель / заявитель: | ООО "Завод испытательных приборов" (ЗИП), г.Иваново |
Машины испытательные универсальные ТРМ Tochline (далее - машины) предназначены для измерений силы растяжения или сжатия и измерений перемещений подвижной траверсы нагружающего устройства при проведении механических испытаний образцов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 76233-19 |
| Наименование | Машины испытательные универсальные |
| Модель | ТРМ Tochline |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 20.09.2024 |
Производитель / Заявитель
ООО "Завод испытательных приборов" (ЗИП), г.Иваново
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 316 |
| Найдено поверителей | 33 |
| Успешных поверок (СИ пригодно) | 313 (99%) |
| Неуспешных поверок (СИ непригодно) | 3 (1%) |
| Актуальность информации | 21.12.2024 |
Поверители
Скачать
| 76233-19: Описание типа СИ | Скачать | 208.7 КБ | |
| 76233-19: Методика поверки МП АПМ 33-19 | Скачать | 8.1 MБ |
Описание типа
Назначение
Машины испытательные универсальные ТРМ Tochline (далее - машины) предназначены для измерений силы растяжения или сжатия и измерений перемещений подвижной траверсы нагружающего устройства при проведении механических испытаний образцов.
Описание
Принцип действия машин основан на преобразовании электрической энергии электромеханическим приводом в линейное перемещение подвижной траверсы и соответствующую нагрузку, прикладываемую к образцу, которая преобразуется тензорезисторным силоизмерительным датчиком (далее - датчик силы) в электрический сигнал, изменяющийся пропорционально нагрузке.
Машины состоят из основания, на котором закреплены нагружающая рама и направляющие колонны с подвижной и неподвижной траверсами, захватами образца на траверсах, привода подвижной траверсы, датчика силы. Управление машинами осуществляется программным обеспечением (далее - ПО) установленным на персональный компьютер или ноутбук.
Испытываемый образец закрепляется в захватах подвижной и неподвижной траверс. На-грузка, прикладываемая к испытываемому образцу, измеряется датчиком силы, который может работать на растяжение и сжатие.
Машины могут комплектоваться несколькими сменными датчиками силы с различными диапазонами измерений, но не более наибольшего предела измерений силы машин. Наибольший предел измерений датчиков силы, входящих в комплект поставки, указан на заводской табличке датчиков. Пример маркировки датчика силы приведен на рисунке 1.

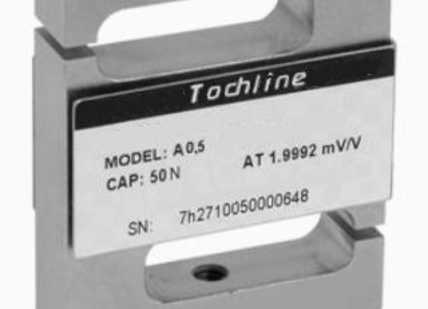

Рисунок 1 - Пример маркировки датчика силы
Машины выпускаются в четырёх сериях модификации, внутри которых отличаются между собой внешним видом, диапазонами измерений, габаритными размерами и массой.
Обозначение модификаций машин в общем виде следующее:
ТРМ-Y X Z (Х1 Z1, Х2 Z2, ....) Tochline,
где ТРМ и Tochline - обозначение серии;
Y - обозначение варианта исполнения (О - одноколонное настольное, С - двухко-лон-ное настольное, П и ПМ - двухколонное напольное);
X - наибольший предел измерений машины (см. таблицы 2-4);
Z - наименование датчика силы A0,5 и А1 - высокоточное исполнение, С0,5 и С1 -стандартное исполнение (см. таблицы 6 и 7).
При наличии дополнительных датчиков силы их обозначения указываются в скобках:
Х1 , Х2, .. - наибольший предел измерений дополнительных датчиков силы;
Z1, Z2, .. - наименование дополнительных датчиков силы.
Внешний вид машин с указанием мест нанесения товарного знака и знака утверждения типа представлен на рисунках 2 - 5.
типа
место нанесения товарного знака предприятия-изготовителя
место нане
сения знака
утверждения
место нанесения знака утверждения типа

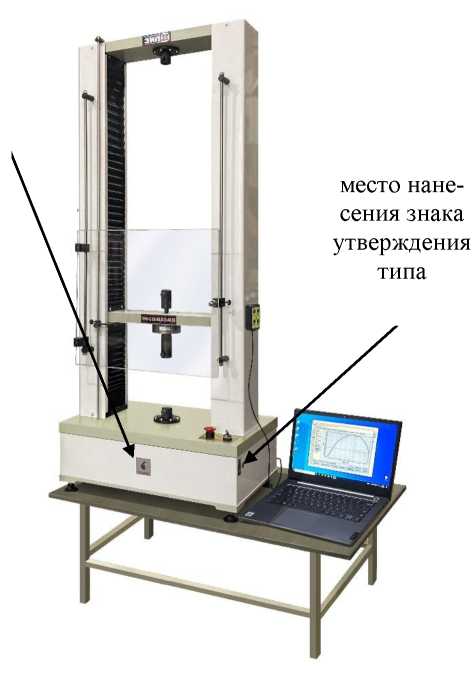

Рисунок 2 - Общий вид машин испытательных Рисунок 3 - Общий вид машин испытательных универсальных ТРМ-О Tochline универсальных ТРМ-С Tochline
место нанесения товарного знака предприятия-изготовителя
место нанесения товарного знака предприятия-изготовителя
место нанесения знака утверждения типа
место нанесения знака утверждения типа

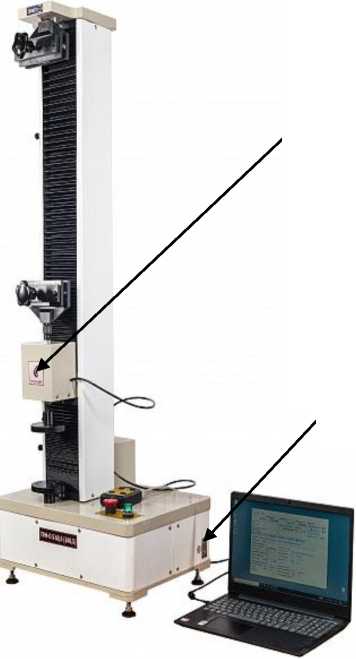

Рисунок 4 -Общий вид машин испытательных Рисунок 5 - Общий вид машин испытательных универсальных ТРМ-П Tochline универсальных ТРМ-ПМ Tochline
Машины выпускаются под товарным знаком "ochi ы , который наносится на корпус машин наклейкой в определённых местах и на титульные листы руководства по эксплуатации и паспорта типографским методом.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, обеспечивающего идентификацию каждого экземпляра средств измерений, наносится ударным клеймом на идентификационной табличке, расположенной на корпусе машин. Пример идентификационной таблички приведен на рисунке 6.

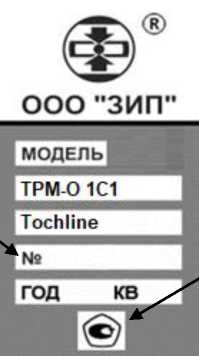

Рисунок 6 - Пример идентификационной таблички
Для защиты машин от несанкционированного доступа предусмотрена пломбировка одного из крепёжных винтов корпуса датчика силы одноразовой голографической наклейкой. Схема пломбировки от несанкционированного доступа представлена на рисунке 7.
Рисунок 7 - Схема пломбировки машин от несанкционированного доступа
Программное обеспечение
Для работы с машинами используется программное обеспечение (далее - ПО) «Tochline ТРМ», устанавливаемое на персональный компьютер. ПО разработано специально для машин и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.
Уровень защиты ПО «Tochline ТРМ» - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационное наименование ПО |
«Tochline ТРМ» |
|
Номер версии (идентификационный номер ПО), не ниже |
1.0.0 |
|
Цифровой идентификатор ПО |
5F9C22A9 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Технические характеристики
Таблица 2 - Метрологические характеристики машин ТРМ-П Tochline и ТРМ-ПМ Tochline
|
Модификация |
Наибольший предел измерений силы, кН |
Диапазон измерений перемещений подвижной траверсы, мм |
Диапазон регулирования скоростей перемещений подвижной траверсы, мм/мин |
|
ТРМ-П 5 Z Tochline ТРМ-ПМ 5 Z Tochline |
5 |
от 0,02 до 1000,00 |
от 0,05 до 1000,00 |
|
ТРМ-П 10 Z Tochline ТРМ-ПМ 10 Z Tochline |
10 | ||
|
ТРМ-П 15 Z Tochline ТРМ-ПМ 15 Z Tochline |
15 | ||
|
ТРМ-П 20 Z Tochline ТРМ-ПМ 20 Z Tochline |
20 | ||
|
ТРМ-П 25 Z Tochline ТРМ-ПМ 25 Z Tochline |
25 |
от 0,05 до 500,00 | |
|
ТРМ-П 30 Z Tochline ТРМ-ПМ 30 Z Tochline |
30 | ||
|
ТРМ-П 40 Z Tochline ТРМ-ПМ 40 Z Tochline |
40 | ||
|
ТРМ-П 50 Z Tochline ТРМ-ПМ 50 Z Tochline |
50 | ||
|
ТРМ-П 60 Z Tochline ТРМ-ПМ 60 Z Tochline |
60 | ||
|
ТРМ-П 70 Z Tochline ТРМ-ПМ 70 Z Tochline |
70 | ||
|
ТРМ-П 80 Z Tochline ТРМ-ПМ 80 Z Tochline |
80 | ||
|
ТРМ-П 90 Z Tochline ТРМ-ПМ 90 Z Tochline |
90 | ||
|
ТРМ-П 100 Z Tochline ТРМ-ПМ 100 Z Tochline |
100 | ||
|
ТРМ-П 150 Z Tochline ТРМ-ПМ 150 Z Tochline |
150 | ||
|
ТРМ-П 200 Z Tochline ТРМ-ПМ 200 Z Tochline |
200 | ||
|
ТРМ-П 250 Z Tochline ТРМ-ПМ 250 Z Tochline |
250 | ||
|
ТРМ-П 300 Z Tochline ТРМ-ПМ 300 Z Tochline |
300 | ||
|
ТРМ-П 350 Z Tochline ТРМ-ПМ 350 Z Tochline |
350 |
от 0,02 до 800,00 |
от 0,05 до 200,00 |
|
ТРМ-П 400 Z Tochline ТРМ-ПМ 400 Z Tochline |
400 | ||
|
ТРМ-П 450 Z Tochline ТРМ-ПМ 450 Z Tochline |
450 | ||
|
ТРМ-П 500 Z Tochline ТРМ-ПМ 500 Z Tochline |
500 | ||
|
ТРМ-П 600 Z Tochline ТРМ-ПМ 600 Z Tochline |
600 | ||
|
ТРМ-П 700 Z Tochline ТРМ-ПМ 700 Z Tochline |
700 |
от 0,05 до 150,00 | |
|
ТРМ-П 800 Z Tochline ТРМ-ПМ 800 Z Tochline |
800 | ||
|
ТРМ-П 900 Z Tochline ТРМ-ПМ 900 Z Tochline |
900 | ||
|
ТРМ-П 1000 Z Tochline ТРМ-ПМ 1000 Z Tochline |
1000 |
Таблица 3 - Метрологические характеристики ТРМ-С Tochline
|
Модификация |
Наибольший предел измерений силы, кН |
Диапазон измерений перемещений подвижной траверсы, мм |
Диапазон регулирования скоростей перемещений подвижной траверсы, мм/мин |
|
ТРМ-С 5 Z Tochline |
5 |
от 0,02 до 1100,00 |
от 0,05 до 1000,00 |
|
ТРМ-С 10 Z Tochline |
10 | ||
|
ТРМ-С 20 Z Tochline |
20 | ||
|
ТРМ-С 30 Z Tochline |
30 | ||
|
ТРМ-С 40 Z Tochline |
40 | ||
|
ТРМ-С 50 Z Tochline |
50 | ||
|
ТРМ-С 60 Z Tochline |
60 | ||
|
ТРМ-С 70 Z Tochline |
70 |
Таблица 4 - Метрологические характеристики ТРМ-О Tochline
|
Модификация |
Наибольший предел измерений силы, кН |
Диапазон измерений перемещений подвижной траверсы, мм |
Диапазон регулирования скоростей перемещений подвижной траверсы, мм/мин |
|
ТРМ-О 0,1 Z Tochline |
0,1 |
от 0,02 до 700,00 |
от 0,05 до 500,00 |
|
ТРМ-О 0,2 Z Tochline |
0,2 | ||
|
ТРМ-О 0,3 Z Tochline |
0,3 | ||
|
ТРМ-О 0,5 Z Tochline |
0,5 | ||
|
ТРМ-О 1 Z Tochline |
1 | ||
|
ТРМ-О 1,5 Z Tochline |
1,5 | ||
|
ТРМ-О 2 Z Tochline |
2 | ||
|
ТРМ-О 2,5 Z Tochline |
2,5 | ||
|
ТРМ-О 3 Z Tochline |
3 | ||
|
ТРМ-О 5 Z Tochline |
5 |
Таблица 5 - Метрологические характеристики машин ТРМ-П Tochline и ТРМ-ПМ Tochline, ТРМ-С
Tochline и ТРМ-О Tochline
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности измерений перемещения подвижной траверсы в диапазоне измерений от 0,02 до 4,00 мм включ., мм |
±0,02 |
|
Пределы допускаемой относительной погрешности измерений перемещения подвижной траверсы в диапазоне измерений св. 4 мм до наибольшего предела измерений перемещения подвижной траверсы, % |
±0,5 |
|
Пределы допускаемой относительной погрешности регулирования скорости перемещения подвижной траверсы, % |
±1 |
Таблица 6 - Метрологические характеристики машин ТРМ-П Tochline и ТРМ-ПМ Tochline, ТРМ-С Tochline и ТРМ-О Tochline с датчиками силы серии А0,5 и А1 (высокоточного исполнения)
|
Модификация машин |
ТРМ-П Х А0,5 Tochline ТРМ-ПМ Х А0,5 Tochline |
ТРМ-П Х А1 Tochline ТРМ-ПМ Х А1 Tochline |
ТРМ-С Х А0,5 Tochline |
ТРМ-С Х А1 Tochline |
ТРМ-О Х А0,5 Tochline |
ТРМ-О Х А1 Tochline |
|
Наибольший предел измерений силы датчиком силы, кН |
Диапазон измерений силы, Н | |||||
|
0,02 |
от 0,01 до 20,00 |
от 0,02 до 20,00 |
от 0,01 до 20,00 |
от 0,02 до 20,00 |
от 0,01 до 20,00 |
от 0,02 до 20,00 |
|
0,05 |
от 0,01 до 50,00 |
от 0,02 до 50,00 |
от 0,01 до 50,00 |
от 0,02 до 50,00 |
от 0,01 до 50,00 |
от 0,02 до 50,00 |
|
0,1 |
от 0,01 до 100,00 |
от 0,02 до 100,00 |
от 0,01 до 100,00 |
от 0,02 до 100,00 |
от 0,01 до 100,00 |
от 0,02 до 100,00 |
|
0,2 |
от 0,01 до 200,00 |
от 0,02 до 200,00 |
от 0,01 до 200,00 |
от 0,02 до 200,00 |
от 0,01 до 200,00 |
от 0,02 до 200,00 |
|
0,3 |
от 0,01 до 300,00 |
от 0,02 до 300,00 |
от 0,01 до 300,00 |
от 0,02 до 300,00 |
от 0,01 до 300,00 |
от 0,02 до 300,00 |
|
0,5 |
от 0,01 до 500,00 |
от 0,02 до 500,00 |
от 0,01 до 500,00 |
от 0,02 до 500,00 |
от 0,01 до 500,00 |
от 0,02 до 500,00 |
|
1 |
от 0,02 до 1000,00 |
от 0,04 до 1000,00 |
от 0,02 до 1000,00 |
от 0,04 до 1000,00 |
от 0,02 до 1000,00 |
от 0,04 до 1000,00 |
|
1,5 |
от 0,03 до 1500,00 |
от 0,06 до 1500,00 |
от 0,03 до 1500,00 |
от 0,06 до 1500,00 |
от 0,03 до 1500,00 |
от 0,06 до 1500,00 |
|
2 |
от 0,04 до 2000,00 |
от 0,08 до 2000,00 |
от 0,04 до 2000,00 |
от 0,08 до 2000,00 |
от 0,04 до 2000,00 |
от 0,08 до 2000,00 |
|
2,5 |
от 0,05 до 2500,00 |
от 0,1 до 2500,0 |
от 0,05 до 2500,00 |
от 0,1 до 2500,0 |
от 0,05 до 2500,00 |
от 0,1 до 2500,0 |
|
3 |
от 0,06 до 3000,00 |
от 0,12 до 3000,00 |
от 0,06 до 3000,00 |
от 0,12 до 3000,0 |
от 0,06 до 3000,00 |
от 0,12 до 3000,00 |
|
5 |
от 0,1 до 5000,0 |
от 0,2 до 5000,0 |
от 0,1 до 5000,0 |
от 0,2 до 5000,0 |
от 0,1 до 5000,0 |
от 0,2 до 5000,0 |
|
10 |
от 0,2 до 10000,0 |
от 0,4 до 10000,0 |
от 0,2 до 10000,0 |
от 0,4 до 10000,0 |
- |
- |
|
15 |
от 0,3 до 15000,0 |
от 0,6 до 15000,0 |
от 0,3 до 15000,0 |
от 0,6 до 15000,0 |
- |
- |
|
20 |
от 0,4 до 20000,0 |
от 0,8 до 20000,0 |
от 0,4 до 20000,0 |
от 0,8 до 20000,0 |
- |
- |
|
25 |
от 0,5 до 25000,0 |
от 1 до 25000 |
от 0,5 до 25000,0 |
от 1 до 25000 |
- |
- |
|
30 |
от 0,6 до 30000,0 |
от 1,2 до 30000,0 |
от 0,6 до 30000,0 |
от 1,2 до 30000,0 |
- |
- |
|
40 |
от 0,8 до 40000,0 |
от 1,6 до 40000,0 |
от 0,8 до 40000,0 |
от 1,6 до 40000,0 |
- |
- |
|
50 |
от 1 до 50000 |
от 2 до 50000 |
от 1 до 50000 |
от 2 до 50000 |
- |
- |
|
60 |
от 1,2 до 60000,0 |
от 2,4 до 60000,0 |
от 1,2 до 60000,0 |
от 2,4 до 60000,0 |
- |
- |
|
70 |
от 1,4 до 70000,0 |
от 2,8 до 70000,0 |
от 1,4 до 70000,0 |
от 2,8 до 70000,0 |
- |
- |
|
80 |
от 1,6 до 80000,0 |
от 3,2 до 80000,0 |
- |
- |
- |
- |
|
90 |
от 1,8 до 90000,0 |
от 3,6 до 90000,0 |
- |
- |
- |
- |
|
100 |
от 2 до 100000 |
от 4 до 100000 |
- |
- |
- |
- |
|
150 |
от 3 до 150000 |
от 6 до 150000 |
- |
- |
- |
- |
|
200 |
от 4 до 200000 |
от 8 до 200000 |
- |
- |
- |
- |
|
250 |
от 5 до 250000 |
от 10 до 250000 |
- |
- |
- |
- |
|
300 |
от 6 до 300000 |
от 12 до 300000 |
- |
- |
- |
- |
|
350 |
от 7 до 350000 |
от 14 до 350000 |
- |
- |
- |
- |
|
400 |
от 8 до 400000 |
от 16 до 400000 |
- |
- |
- |
- |
|
450 |
от 9 до 450000 |
от 18 до 450000 |
- |
- |
- |
- |
|
Модификация машин |
ТРМ-П Х А0,5 Tochline ТРМ-ПМ Х А0,5 Tochline |
ТРМ-П Х А1 Tochline ТРМ-ПМ Х А1 Tochline |
ТРМ-С Х А0,5 Tochline |
ТРМ-С Х А1 Tochline |
ТРМ-О Х А0,5 Tochline |
ТРМ-О Х А1 Tochline |
|
Наибольший предел измерений силы датчиком силы, кН |
Диапазон измерений силы, Н | |||||
|
500 |
от 10 до 500000 |
от 20 до 500000 |
- |
- |
- |
- |
|
600 |
от 12 до 600000 |
от 24 до 600000 |
- |
- |
- |
- |
|
700 |
от 14 до 700000 |
от 28 до 700000 |
- |
- |
- |
- |
|
800 |
от 16 до 800000 |
от 32 до 800000 |
- |
- |
- |
- |
|
900 |
от 18 до 900000 |
от 36 до 900000 |
- |
- |
- |
- |
|
1000 |
от 20 до 1000000 |
от 40 до 1000000 |
- |
- |
- |
- |
|
Пределы допускаемой абсолютной погрешности измерений силы с датчиками силы с наибольшим пределом измерений силы 0,5 кН и менее в диапазоне до 2,00 Н включ., Н |
±0,01 |
±0,02 |
±0,01 |
±0,02 |
±0,01 |
±0,02 |
|
Пределы допускаемой относительной погрешности измерений силы с датчиками силы с наибольшим пределом измерений силы 0,5 кН и менее в диапазоне св. 2 Н до 100 % включ. от наибольшего предела измерений датчика силы, % |
±0,5 |
±1 |
±0,5 |
±1 |
±0,5 |
±1 |
|
Пределы допускаемой приведённой к наибольшему пределу измерений датчика силы погрешности измерений силы с датчиками силы с наибольшим пределом измерений силы 1 кН и более в диапазоне от 0,002 % до 0,400 % включ. от наибольшего предела измерений датчика силы, % |
±0,002 |
- |
±0,002 |
- |
±0,002 |
- |
|
Модификация машин |
ТРМ-П Х А0,5 Tochline ТРМ-ПМ Х А0,5 Tochline |
ТРМ-П Х А1 Tochline ТРМ-ПМ Х А1 Tochline |
ТРМ-С Х А0,5 Tochline |
ТРМ-С Х А1 Tochline |
ТРМ-О Х А0,5 Tochline |
ТРМ-О Х А1 Tochline |
|
Пределы допускаемой приведённой к наибольшему пределу измерений датчика силы погрешности измерений силы с датчиками силы с наибольшим пределом измерений силы 1 кН и более в диапазоне от 0,004 % до 0,400 % включ. от наибольшего предела измерений датчика силы, % |
- |
±0,004 |
- |
±0,004 |
- |
±0,004 |
|
Пределы допускаемой относительной погрешности измерений силы с датчиками силы с наибольшим пределом измерений силы 1 кН и более в диапазоне св. 0,4 % до 100 % включ. от наибольшего предела измерений датчика силы, % |
±0,5 |
±1 |
±0,5 |
±1 |
±0,5 |
±1 |
Таблица 7 - Метрологические характеристики машин ТРМ-П Tochline и ТРМ-ПМ Tochline, ТРМ-С Tochline и ТРМ-О Tochline с датчиками силы серии C0,5 и C1 (стандартного исполнения)
|
Модификация машин |
ТРМ-П Х C0,5 Tochline ТРМ-ПМ Х C0,5 Tochline |
ТРМ-П Х C1 Tochline ТРМ-ПМ Х C1 Tochline |
ТРМ-С Х C0,5 Tochline |
ТРМ-С Х C1 Tochline |
ТРМ-О Х C0,5 Tochline |
ТРМ-О Х C1 Tochline |
|
Наибольший предел измерений силы датчиком силы, кН |
Диапазон измерений силы, Н | |||||
|
0,2 |
от 0,02 до 200,00 |
от 0,04 до 200,00 |
от 0,02 до 200,0 |
от 0,04 до 200,00 |
от 0,02 до 200,00 |
от 0,04 до 200,00 |
|
0,3 |
от 0,03 до 300,00 |
от 0,06 до 300,00 |
от 0,03 до 300,00 |
от 0,06 до 300,00 |
от 0,03 до 300,00 |
от 0,06 до 300,00 |
|
0,5 |
от 0,05 до 500,00 |
от 0,1 до 500,0 |
от 0,05 до 500,00 |
от 0,1 до 500,0 |
от 0,05 до 500,00 |
от 0,1 до 500,0 |
|
1 |
от 0,1 до 1000,0 |
от 0,2 до 1000,0 |
от 0,1 до 1000,0 |
от 0,2 до 1000,0 |
от 0,1 до 1000,0 |
от 0,2 до 1000,0 |
|
1,5 |
от 0,15 до 1500,00 |
от 0,3 до 1500,0 |
от 0,15 до 1500,00 |
от 0,3 до 1500,0 |
от 0,15 до 1500,00 |
от 0,3 до 1500,0 |
|
2 |
от 0,2 до 2000,0 |
от 0,4 до 2000,0 |
от 0,2 до 2000,0 |
от 0,4 до 2000,0 |
от 0,2 до 2000,0 |
от 0,4 до 2000,0 |
|
2,5 |
от 0,25 до 2500,00 |
от 0,5 до 2500,0 |
от 0,25 до 2500,00 |
от 0,5 до 2500,0 |
от 0,25 до 2500,00 |
от 0,5 до 2500,0 |
|
3 |
от 0,3 до 3000,0 |
от 0,6 до 3000,0 |
от 0,3 до 3000,0 |
от 0,6 до 3000,0 |
от 0,3 до 3000,0 |
от 0,6 до 3000,0 |
|
5 |
от 0,5 до 5000,0 |
от 1 до 5000 |
от 0,5 до 5000,0 |
от 1 до 5000 |
от 0,5 до 5000,0 |
от 1 до 5000 |
|
Модификация машин |
ТРМ-П Х C0,5 Tochline ТРМ-ПМ Х C0,5 Tochline |
ТРМ-П Х C1 Tochline ТРМ-ПМ Х C1 Tochline |
ТРМ-С Х C0,5 Tochline |
ТРМ-С Х C1 Tochline |
ТРМ-О Х C0,5 Tochline |
ТРМ-О Х C1 Tochline |
|
Наибольший предел измерений силы датчиком силы, кН |
Диапазон измерений силы, Н | |||||
|
10 |
от 1 до 10000 |
от 2 до 10000 |
от 1 до 10000 |
от 2 до 10000 |
- |
- |
|
15 |
от 1,5 до 15000,0 |
от 3 до 15000 |
от 1,5 до 15000,0 |
от 3 до 15000 |
- |
- |
|
20 |
от 2 до 20000 |
от 4 до 20000 |
от 2 до 20000 |
от 4 до 20000 |
- |
- |
|
25 |
от 2,5 до 25000,0 |
от 5 до 25000 |
от 2,5 до 25000,0 |
от 5 до 25000 |
- |
- |
|
30 |
от 3 до 30000 |
от 6 до 30000 |
от 3 до 30000 |
от 6 до 30000 |
- |
- |
|
40 |
от 4 до 40000 |
от 8 до 40000 |
от 4 до 40000 |
от 8 до 40000 |
- |
- |
|
50 |
от 5 до 50000 |
от 10 до 50000 |
от 5 до 50000 |
от 10 до 50000 |
- |
- |
|
60 |
от 6 до 60000 |
от 12 до 60000 |
от 6 до 60000 |
от 12 до 60000 |
- |
- |
|
70 |
от 7 до 70000 |
от 14 до 70000 |
от 7 до 70000 |
от 14 до 70000 |
- |
- |
|
80 |
от 8 до 80000 |
от 16 до 80000 |
- |
- |
- |
- |
|
90 |
от 9 до 90000 |
от 18 до 90000 |
- |
- |
- |
- |
|
100 |
от 10 до 100000 |
от 20 до 100000 |
- |
- |
- |
- |
|
150 |
от 15 до 150000 |
от 30 до 150000 |
- |
- |
- |
- |
|
200 |
от 20 до 200000 |
от 40 до 200000 |
- |
- |
- |
- |
|
250 |
от 25 до 250000 |
от 50 до 250000 |
- |
- |
- |
- |
|
300 |
от 30 до 300000 |
от 60 до 300000 |
- |
- |
- |
- |
|
350 |
от 35 до 350000 |
от 70 до 350000 |
- |
- |
- |
- |
|
400 |
от 40 до 400000 |
от 80 до 400000 |
- |
- |
- |
- |
|
450 |
от 45 до 450000 |
от 90 до 450000 |
- |
- |
- |
- |
|
500 |
от 50 до 500000 |
от 100 до 500000 |
- |
- |
- |
- |
|
600 |
от 60 до 600000 |
от 120 до 600000 |
- |
- |
- |
- |
|
700 |
от 70 до 700000 |
от 140 до 700000 |
- |
- |
- |
- |
|
800 |
от 80 до 800000 |
от 160 до 800000 |
- |
- |
- |
- |
|
900 |
от 90 до 900000 |
от 180 до 900000 |
- |
- |
- |
- |
|
1000 |
от 100 до 1000000 |
от 200 до 1000000 |
- |
- |
- |
- |
|
Пределы допускаемой приведённой к наибольшему пределу измерений датчика силы погрешности измерений силы в диапазоне от 0,01% до 2,00 % включ. от наибольшего предела измерений датчика силы, % |
±0,01 |
- |
±0,01 |
- |
±0,01 |
- |
|
Модификация машин |
ТРМ-П X СО,5 Tochline ТРМ-ПМ X СО,5 Tochline |
ТРМ-П X Cl Tochline ТРМ-ПМ X Cl Tochline |
|
Пределы допускаемой приведённой к наибольшему пределу измерений датчика силы погрешности измерений силы в диапазоне от 0,02% до 2,00 % включ. от наибольшего предела измерений датчика силы, % |
±0,02 | |
|
Пределы допускаемой относительной погрешности измерений силы в диапазоне св. 2 % до 100 % включ. от наибольшего предела измерений датчика силы, % |
±0,5 |
±1 |
|
ТРМ-С X СО,5 Tochline |
ТРМ-С X Cl Tochline |
TPM-0 X СО,5 Tochline |
TPM-ОХ Cl Tochline |
|
±0,02 |
±0,02 | ||
|
±0,5 |
±1 |
±0,5 |
±1 |
Таблица 8 - Основные технические характеристики
|
Модификация |
Габаритные размеры машины (В^Гхш)*, мм, не более |
Масса*, кг, не более |
|
ТРМ-П 300 Z Tochline, ТРМ-ПМ 300 Z Tochline, ТРМ-П 350 Z Tochline, ТРМ-ПМ 350 Z Tochline, ТРМ-П 400 Z Tochline, ТРМ-ПМ 400 Z Tochline, ТРМ-П 450 Z Tochline, ТРМ-ПМ 450 Z Tochline, ТРМ-П 500 Z Tochline, ТРМ-ПМ 500 Z Tochline, ТРМ-П 600 Z Tochline, ТРМ-ПМ 600 Z Tochline, ТРМ-П 700 Z Tochline, ТРМ-ПМ 700 Z Tochline, ТРМ-П 800 Z Tochline, ТРМ-ПМ 800 Z Tochline, ТРМ-П 900 Z Tochline, ТРМ-ПМ 900 Z Tochline, ТРМ-П 1000 Z Tochline, ТРМ-ПМ 1000 Z Tochline |
3000x1220x1900 |
4300 |
|
ТРМ-П 150 Z Tochline, ТРМ-ПМ 150 Z Tochline, ТРМ-П 200 Z Tochline, ТРМ-ПМ 200 Z Tochline, ТРМ-П 250 Z Tochline, ТРМ-ПМ 250 Z Tochline |
2500x750x1300 |
2000 |
|
ТРМ-П 50 Z Tochline, ТРМ-ПМ 50 Z Tochline, ТРМ-П 60 Z Tochline, ТРМ-ПМ 60 Z Tochline, ТРМ-П 70 Z Tochline, ТРМ-ПМ 70 Z Tochline,ТРМ-П 80 Z Tochline, ТРМ-ПМ 80 Z Tochline, ТРМ-П 90 Z Tochline, ТРМ-ПМ 90 Z Tochline, ТРМ-П 100 Z Tochline, ТРМ-ПМ 100 Z Tochline |
2200x750x1100 |
850 |
|
ТРМ-П 5 Z Tochline, ТРМ-ПМ 5 Z Tochline, ТРМ-П 10 Z Tochline, ТРМ-ПМ 10 Z Tochline, ТРМ-П 15 Z Tochline, ТРМ-ПМ 15 Z Tochline, ТРМ-П 20 Z Tochline, ТРМ-ПМ 20 Z Tochline, ТРМ-П 25 Z Tochline, ТРМ-ПМ 25 Z Tochline ТРМ-П 30 Z Tochline, ТРМ-ПМ 30 Z Tochline, ТРМ-П 40 Z Tochline, ТРМ-ПМ 40 Z Tochline |
1900x600x950 |
500 |
|
ТРМ-С 5 Z Tochline, ТРМ-С 10 Z Tochline, ТРМ-С 20 Z Tochline, ТРМ-С 30 Z Tochline, ТРМ-С 40 Z Tochline, ТРМ-С 50 Z Tochline, ТРМ-С 60 Z Tochline, ТРМ-С 70 Z Tochline |
1800x500x750 |
180 |
|
ТРМ-О 0,1 Z Tochline, ТРМ-О 0,2 Z Tochline, ТРМ-О 0,3 Z Tochline, ТРМ-О 0,5 Z Tochline, ТРМ-О 1 Z Tochline, ТРМ-О 1,5 Z Tochline, ТРМ-О 2 Z Tochline, ТРМ-О 2,5 Z Tochline, ТРМ-О 3 Z Tochline, ТРМ-О 5 Z Tochline |
1400x500x600 |
90 |
|
* Указанные характеристики относятся к базовым исполнениям и могут быть изменены по заказу потребителя | ||
Таблица 9 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
230+14-23 50±1 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более |
от +10 до +35 80 |
Знак утверждения типа
наносится типографским способом на титульный лист эксплуатационной документации и наклейкой на корпус машин.
Комплектность
Таблица 10 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Машина испытательная универсальная (модификация в соответствии с заказом потребителя) |
- |
1 шт. |
|
CD c программным обеспечением |
- |
1 шт. |
|
Программно-технический комплекс (ПК или ноутбук, печатающее устройство) |
По заказу | |
|
Приспособления для испытаний |
По заказу | |
|
Руководство по эксплуатации |
Гб 2.773.XXX РЭ1) |
1 экз. |
|
Паспорт |
Гб.2.773.ХХХ ПС1) |
1 экз. |
|
Методика поверки |
- |
1 экз. |
|
1) См. соответствие шифров модификациям машин в таблице 11 | ||
Таблица 11 - Соответствие шифров паспортов и руководств по эксплуатации модификациям машин
|
Модификация |
Шифр паспорта |
Шифр руководства по эксплуатации |
|
ТРМ-П 5 Z Tochline |
Гб.2.773.400 ПС |
Гб.2.773.500 РЭ |
|
ТРМ-П 10 Z Tochline |
Гб.2.773.401 ПС | |
|
ТРМ-П 15 Z Tochline |
Гб.2.773.402 ПС | |
|
ТРМ-П 20 Z Tochline |
Гб.2.773.403 ПС | |
|
ТРМ-П 25 Z Tochline |
Гб.2.773.404 ПС | |
|
ТРМ-П 30 Z Tochline |
Гб.2.773.405 ПС | |
|
ТРМ-П 40 Z Tochline |
Гб.2.773.406 ПС | |
|
ТРМ-П 50 Z Tochline |
Гб.2.773.407 ПС | |
|
ТРМ-П 60 Z Tochline |
Гб.2.773.408 ПС | |
|
ТРМ-П 70 Z Tochline |
Гб.2.773.409 ПС | |
|
ТРМ-П 80 Z Tochline |
Гб.2.773.410 ПС | |
|
ТРМ-П 90 Z Tochline |
Гб.2.773.411 ПС | |
|
ТРМ-П 100 Z Tochline |
Гб.2.773.412 ПС | |
|
ТРМ-П 150 Z Tochline |
Гб.2.773.413 ПС | |
|
ТРМ-П 200 Z Tochline |
Гб.2.773.414 ПС | |
|
ТРМ-П 250 Z Tochline |
Гб.2.773.415 ПС | |
|
ТРМ-П 300 Z Tochline |
Гб.2.773.416 ПС | |
|
ТРМ-П 350 Z Tochline |
Гб.2.773.417 ПС | |
|
ТРМ-П 400 Z Tochline |
Гб.2.773.418 ПС | |
|
ТРМ-П 450 Z Tochline |
Гб.2.773.419 ПС | |
|
ТРМ-П 500 Z Tochline |
Гб.2.773.420 ПС | |
|
ТРМ-П 600 Z Tochline |
Гб.2.773.421 ПС | |
|
ТРМ-П 700 Z Tochline |
Гб.2.773.422 ПС | |
|
ТРМ-П 800 Z Tochline |
Гб.2.773.423 ПС | |
|
ТРМ-П 900 Z Tochline |
Гб.2.773.424 ПС | |
|
ТРМ-П 1000 Z Tochline |
Гб.2.773.425 ПС | |
|
ТРМ-ПМ 5 Z Tochline |
Гб.2.773.426 ПС |
Гб.2.773.501 РЭ |
|
ТРМ-ПМ 10 Z Tochline |
Гб.2.773.427 ПС | |
|
ТРМ-ПМ 15 Z Tochline |
Гб.2.773.428 ПС | |
|
ТРМ-ПМ 20 Z Tochline |
Гб.2.773.429 ПС | |
|
ТРМ-ПМ 25 Z Tochline |
Гб.2.773.430 ПС | |
|
ТРМ-ПМ 30 Z Tochline |
Гб.2.773.431 ПС | |
|
ТРМ-ПМ 40 Z Tochline |
Гб.2.773.432 ПС | |
|
ТРМ-ПМ 50 Z Tochline |
Гб.2.773.433 ПС |
|
Модификация |
Шифр паспорта |
Шифр руководства по эксплуатации |
|
ТРМ-ПМ 60 Z Tochline |
Гб.2.773.434 ПС |
Гб.2.773.501 РЭ |
|
ТРМ-ПМ 70 Z Tochline |
Гб.2.773.435 ПС | |
|
ТРМ-ПМ 80 Z Tochline |
Гб.2.773.436 ПС | |
|
ТРМ-ПМ 90 Z Tochline |
Гб.2.773.437 ПС | |
|
ТРМ-ПМ 100 Z Tochline |
Гб.2.773.438 ПС | |
|
ТРМ-ПМ 150 Z Tochline |
Гб.2.773.439 ПС | |
|
ТРМ-ПМ 200 Z Tochline |
Гб.2.773.440 ПС | |
|
ТРМ-ПМ 250 Z Tochline |
Гб.2.773.441 ПС | |
|
ТРМ-ПМ 300 Z Tochline |
Гб.2.773.442 ПС | |
|
ТРМ-ПМ 350 Z Tochline |
Гб.2.773.443 ПС | |
|
ТРМ-ПМ 400 Z Tochline |
Гб.2.773.444 ПС | |
|
ТРМ-ПМ 450 Z Tochline |
Гб.2.773.445 ПС | |
|
ТРМ-ПМ 500 Z Tochline |
Гб.2.773.446 ПС | |
|
ТРМ-ПМ 600 Z Tochline |
Гб.2.773.447 ПС | |
|
ТРМ-ПМ 700 Z Tochline |
Гб.2.773.448 ПС | |
|
ТРМ-ПМ 800 Z Tochline |
Гб.2.773.449 ПС | |
|
ТРМ-ПМ 900 Z Tochline |
Гб.2.773.450 ПС | |
|
ТРМ-ПМ 1000 Z Tochline |
Гб.2.773.451 ПС | |
|
ТРМ-С 5 Z Tochline |
Гб.2.773.452 ПС |
Гб.2.773.502 РЭ |
|
ТРМ-С 10 Z Tochline |
Гб.2.773.453 ПС | |
|
ТРМ-С 20 Z Tochline |
Гб.2.773.454 ПС | |
|
ТРМ-С 30 Z Tochline |
Гб.2.773.455 ПС | |
|
ТРМ-С 40 Z Tochline |
Гб.2.773.456 ПС | |
|
ТРМ-С 50 Z Tochline |
Гб.2.773.457 ПС | |
|
ТРМ-С 60 Z Tochline |
Гб.2.773.458 ПС | |
|
ТРМ-С 70 Z Tochline |
Гб.2.773.459 ПС | |
|
ТРМ-О 0,1 Z Tochline |
Гб.2.773.460 ПС |
Гб.2.773.503 РЭ |
|
ТРМ-О 0,2 Z Tochline |
Гб.2.773.461 ПС | |
|
ТРМ-О 0,3 Z Tochline |
Гб.2.773.462 ПС | |
|
ТРМ-О 0,5 Z Tochline |
Гб.2.773.463 ПС | |
|
ТРМ-О 1 Z Tochline |
Гб.2.773.464 ПС | |
|
ТРМ-О 1,5 Z Tochline |
Гб.2.773.465 ПС | |
|
ТРМ-О 2 Z Tochline |
Гб.2.773.466 ПС | |
|
ТРМ-О 2,5 Z Tochline |
Гб.2.773.467 ПС | |
|
ТРМ-О 3 Z Tochline |
Гб.2.773.468 ПС | |
|
ТРМ-О 5 Z Tochline |
Гб.2.773.469 ПС |
Сведения о методах измерений
приведены в разделах 10 «Подготовка к работе» и 11 «Порядок работы» документов Гб.2.773.500 РЭ «Машины испытательные универсальные ТРМ-П. Руководство по эксплуатации», Гб.2.773.501 РЭ «Машины испытательные универсальные ТРМ-ПМ. Руководство по эксплуатации», Гб.2.773.502 РЭ «Машины испытательные универсальные ТРМ-С. Руководство по эксплуатации» и Гб.2.773.503 РЭ «Машины испытательные универсальные ТРМ-О. Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498 «Об утверждении Государственной поверочной схемы для средств измерений силы»;
ТУ 26.51.62-166-69363963-19 Машины испытательные универсальные ТРМ Tochline. Технические условия.
Смотрите также
