Станции автоматические метеорологические СОКОЛ-М1
| Номер в ГРСИ РФ: | 76239-19 |
|---|---|
| Производитель / заявитель: | ООО "Техавтоматика", г. Казань |
Станции автоматические метеорологические СОКОЛ-М1 (далее — станции СОКОЛ-М1) предназначены для автоматических измерений метеорологических параметров: температуры воздуха, почвы, воды, относительной влажности воздуха, скорости и направления воздушного потока, атмосферного давления, количества и интенсивности осадков.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 76239-19 |
| Наименование | Станции автоматические метеорологические |
| Модель | СОКОЛ-М1 |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 20.09.2024 |
Производитель / Заявитель
ООО "Техавтоматика", г.Казань
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 2 года |
| Зарегистрировано поверок | 904 |
| Найдено поверителей | 12 |
| Успешных поверок (СИ пригодно) | 888 (98%) |
| Неуспешных поверок (СИ непригодно) | 16 (2%) |
| Актуальность информации | 03.11.2024 |
Поверители
Скачать
| 76239-19: Описание типа СИ | Скачать | 188.7 КБ | |
| 76239-19: Методика поверки МП 2540-0049-2019 | Скачать | 4.9 MБ |
Описание типа
Назначение
Станции автоматические метеорологические СОКОЛ-М1 (далее - станции СОКОЛ-М1) предназначены для автоматических измерений метеорологических параметров: температуры воздуха, температуры почвы, температуры воды, относительной влажности воздуха, скорости и направления воздушного потока, атмосферного давления, количества и интенсивности атмосферных осадков.
Описание
Конструктивно станции СОКОЛ-М1 выполнены в виде моноблока, в корпусе которого размещены: блок регистрации и обработки измерительной информации (контроллер), измерители температуры и влажности воздуха, измерители количества и интенсивности атмосферных осадков, измеритель атмосферного давления, аккумуляторная батарея, вспомогательное коммуникационное оборудование. На внешней стороне корпуса станций СОКОЛ-М1 размещаются измерители скорости и направления ветра, индикатор ультрафиолетовой солнечной радиации, солнечная панель, цифровая видеокамера. При необходимости датчик скорости ветра и датчик направления ветра можно выносить отдельно от метеостанции на расстояние до 10 метров. К станциям СОКОЛ-М1 опционально могут быть подключены выносные элементы: измеритель температуры почвы, воды; индикатор влажности почвы, индикатор влажности листа.
Принцип действия станций СОКОЛ-М1 основан на измерении первичными измерительными преобразователями (датчиками) физических величин с передачей данных в контроллер и далее потребителям с помощью средств связи.
Принцип действия первичных измерительных преобразователей (датчиков) для различных измерительных каналов станций СОКОЛ-М1 основана на:
- при измерении температуры воздуха, воды, почвы на изменении падения напряжения на p-n переходе в зависимости от температуры окружающей среды;
- при измерении относительной влажности воздуха на изменении емкости полимерного конденсатора в зависимости от относительной влажности воздуха;
- при измерении скорости воздушного потока на преобразовании вращательного движения вала с чувствительным элементом (чашками) и измерении скорости его вращения с помощью датчика холла;
- при измерении направления воздушного потока на преобразовании угла поворота флюгарки в электрический сигнал с помощью магнитного регистратора угла поворота;
- при измерении атмосферного давления на изменении емкости конденсатора в зависимости от изменения атмосферного давления;
- при измерении количества атмосферных осадков на регистрации числа опрокидываний лоточного механизма с помощью герконового выключателя;
- при измерении интенсивности атмосферных осадков на регистрации числа опрокидываний лоточного механизма с усреднением результатов измерений по заданным промежуткам времени.
Электропитание станции СОКОЛ-М1 может осуществляться от внешнего источника питания, солнечной панели или встроенной аккумуляторной батареи. Подключение к станциям может осуществляться с помощью интерфейсов USB, GSM, RS-485, LoRa433, Iridium, LoraWAN, Гонец, Bluetooth 4.0.
Общий вид станций СОКОЛ-М1 представлен на рисунке 1.
Схема пломбирования станций СОКОЛ-М1 от несанкционированного доступа представлена на рисунке 2.
места нанесения заводского номера
и знака утверждения типа

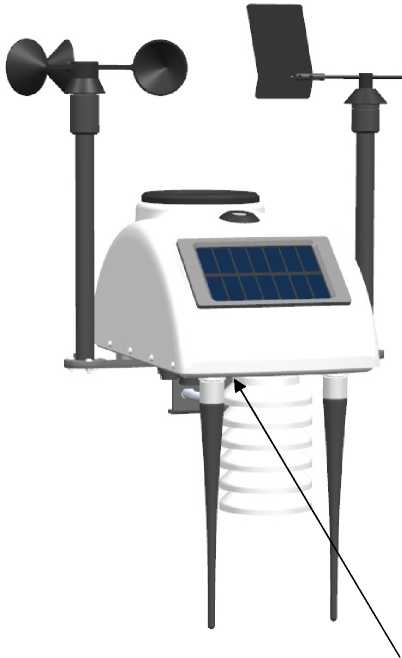

Рисунок 1 — Общий вид станций СОКОЛ-М1
с указанием мест нанесения заводского номера и знака утверждения типа

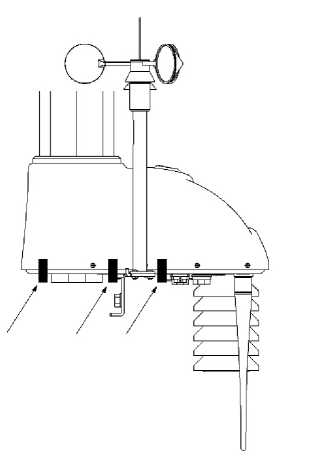

Рисунок 2 - Схема пломбирования станций СОКОЛ-М1 с указанием мест нанесения пломб

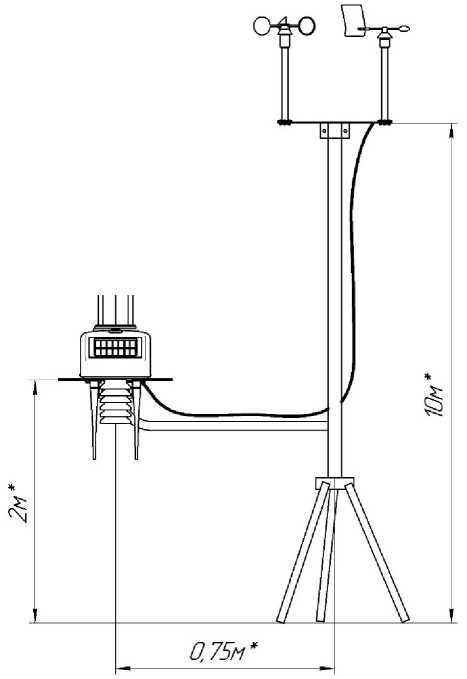

Рисунок 3 - Возможное расположение датчика ветра относительно станций СОКОЛ-М1
Нанесение знака поверки на станцию СОКОЛ-М1 не предусмотрено. Заводской номер в виде цифро-буквенного обозначения, состоящего из 10 арабских цифр и 3 букв латинского алфавита, наносится на корпус станций СОКОЛ-М1 в виде этикетки. Места нанесения заводского номера и знака утверждения типа на корпус станций СОКОЛ-М1 представлены на рисунке 1.
Программное обеспечение
Программное обеспечение станций СОКОЛ-М1 (далее - ПО) состоит из двух модулей: встроенного ПО и автономного ПО «SokolCFG».
Встроенное ПО обеспечивает сбор, обработку, запись данных в память станции и/или передачу их по каналам связи на удаленный ПК.
Автономное ПО «SokolCFG» обеспечивает отображение, анализ, архивирование результатов измерений, проверку состояния и настройку станции.
Уровень защиты программного обеспечения - «средний», в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
Автономное ПО |
Встроенное ПО |
|
SokolCFG |
- | |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.87 |
не ниже 1.3.4 |
|
Цифровой идентификатор ПО (алгоритм CRC32) |
CDD5AA61* |
0x3C7296D7** |
|
*контрольная сумма указана для версии 1.87 **контрольная сумма указана для версии 1.3.4 | ||
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений атмосферного давления, гПа |
от 540 до 1100 |
|
Пределы допускаемой абсолютной погрешности измерений атмосферного давления, гПа |
±0,5 |
|
Диапазон измерений температуры воздуха, °С |
от -60 до +55 |
|
Пределы допускаемой абсолютной погрешности измерений температуры воздуха, °С: - в диапазоне св. -30 °С до +55 °С; - в диапазоне от -60 °С до -30 °С включ. |
±0,4 ±0,5 |
|
Диапазон измерений температуры почвы, °С |
от -60 до +70 |
|
Пределы допускаемой абсолютной погрешности измерений температуры почвы, °С: - в диапазоне св. -30 °С до +50 °С включ.; - в диапазоне от -60 °С до -30 °С включ. и от +50 °С до +70 °С |
±0,2 ±0,4 |
|
Диапазон измерений температуры воды, °С |
от -10 до +65 |
|
Пределы допускаемой абсолютной погрешности измерений температуры воды, °С |
±0,2 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Диапазон измерений относительной влажности воздуха, % |
от 1 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений влажности воздуха, % |
±5 |
|
Минимальное измеряемое количество атмосферных осадков, мм |
от 0,2 |
|
Пределы допускаемой абсолютной погрешности измерений количества атмосферных осадков, мм |
±(0,2+0,05^X*) |
|
Диапазон измерений интенсивности атмосферных осадков, мм/ч |
от 0 до 120 |
|
Пределы допускаемой абсолютной погрешности измерений интенсивности атмосферных осадков, мм/мин |
±(0,2+0,05-!*) |
|
Диапазон измерений скорости воздушного потока, м/с |
от 1 до 60 |
|
Пределы допускаемой абсолютной погрешности измерений скорости воздушного потока, м/с: -в диапазоне от 1 до 5 м/с включ.; -в диапазоне св. 5 до 60 м/с |
±0,5 ±(0,5+0,05^V*) |
|
Диапазон измерений направления воздушного потока |
от 0° до 360° |
|
Пределы допускаемой абсолютной погрешности измерений направления воздушного потока |
±3° |
|
*Х - измеренное значение количества атмосферных осадков, мм; I - измеренное значение интенсивности атмосферных осадков, мм/мин; V - измеренная скорость воздушного потока, м/с. | |
Таблица 3 - Основные технические характеристики
|
Наименование параметра |
Значение | ||
|
Напряжение питания от сети постоянного тока, В |
от 8 до 25 | ||
|
Потребляемая мощность, Вт, не более |
10 | ||
|
Емкость аккумуляторных батарей, А*час |
8 | ||
|
Интерфейсы связи |
USB, GS Iridium |
M, RS-485, LoRa433, LoraWAN, Гонец, Bluetooth 4.0 | |
|
Габаритные размеры, мм, не более |
Длина |
Ширина |
Высота |
|
415 |
290 |
370 | |
|
Масса, кг, не более |
4,0 | ||
|
Условия эксплуатации: температура воздуха, oC относительная влажность воздуха, % атмосферное давление, гПа |
от -50 до +55 от 0 до 100 от 600 до 1100 | ||
|
Средняя наработка до отказа, ч, не менее |
20000 | ||
|
Средний срок службы, лет, не менее |
8 | ||
|
Максимальное время автономной работы, ч, не менее |
2000 | ||
Знак утверждения типа
на корпус станций СОКОЛ-М1 в виде этикетки и на титульный лист паспорта типографским способом.
Комплектность
Таблица 4 - Комплектность поставки станций СОКОЛ-М1
|
Наименование |
Обозначение |
Кол-во |
|
Станция автоматическая метеорологическая |
СОКОЛ-М1 |
1 шт. |
|
Паспорт и руководство по эксплуатации |
МС1.41631.002 ПС |
1 экз. |
|
Автономное программное обеспечение |
«SokolCFG» |
1 шт. |
Сведения о методиках (методах) измерений приведены в разделе 2 «Основные характеристики» Паспорта МС1.41631.002 ПС.
Нормативные документы
Государственная поверочная схема для средств измерений скорости воздушного потока, утвержденная приказом Росстандарта от 25 ноября 2019 г. № 2815;
ГОСТ 8.558-2009. Государственная поверочная схема для средств измерений температуры;
Государственная поверочная схема для средств измерений влажности газов и температуры конденсации углеводородов, утвержденная приказом Росстандарта от 15 декабря 2021 г. № 2885;
Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-10’1 - 1407 Па, утвержденная приказом Росстандарта от 6 декабря 2019 г. № 2900;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Технические условия МС1.41631.002 ТУ «Станция автоматическая метеорологическая СОКОЛ-М1. Технические условия».
