Сканеры оптические трехмерные RangeVision PRO
| Номер в ГРСИ РФ: | 76251-19 |
|---|---|
| Производитель / заявитель: | ООО "РэнджВижн", г.Красногорск |
Сканеры оптические трехмерные RangeVision PRO (далее - сканеры) предназначены для измерений геометрических параметров поверхностей сложной формы.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 76251-19 |
| Действует | по 27.09.2024 |
| Наименование | Сканеры оптические трехмерные |
| Модель | RangeVision PRO |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | c8b450fb-e101-4c9c-ac41-511a2a90407f |
Производитель / Заявитель
ООО "РэнджВижн", г.Красногорск
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 126 (98%) |
| Неуспешных поверок (СИ непригодно) | 2 (2 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
76251-19: Описание типа
2023-76251-19.pdf
|
Скачать | 509.9 КБ | |
|
76251-19: Методика поверки
2019-mp76251-19.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Сканеры оптические трехмерные RangeVision PRO (далее - сканеры) предназначены для измерений геометрических параметров поверхностей сложной формы.
Описание
Принцип действия сканеров основан на проецировании структурированного света на измеряемый объект. Контрастное изображение, спроецированное на объект, формирует на поверхности кодированный паттерн, что даёт возможность воссоздать его объемную форму благодаря цифровым камерам, которые снимают изображения под углом к источнику света. Получение полной объемной модели объекта заключается в проведении серии снимков, сделанных с разных сторон, и их последующем объединении в единое целое.
Сканер состоит из модуля сканирования, в который входит LED проектор и 2 цифровые камеры.
Модуль сканирования может выпускаться в двух исполнениях (Рисунок 2), отличающихся между собой формой и цветом модуля сканирования.
Сканеры выпускаются одной модификации и могут быть сконфигурированы на три измерительных объема L, M и S, отличающихся друг от друга размерами захватываемого пространства.
При изменении конфигурации объемов меняются объективы камер, а также расстояния между камерами. На сканерах установлен цифровой проектор с LED-источником света. Камеры монохромные с разрешающей способностью 6 Мегапикселей.
Пломбирование корпуса сканеров от несанкционированного доступа не предусмотрено.
Заводской (серийный) номер сканера имеет буквенно-цифровое обозначение и нанесен на сканер в виде маркировочной таблички типографским способом. Общий вид маркировочной таблички представлен на рисунке 1.
RANGEVISION LLC
AANGEl
vision
RANGEVISION LLC
AAMGE
vision
ЗО-сканер оптический
Модель: RangeVision PRO исп.1
Серийный номер: 2023-0001Р
Российская Федерация, Питание: 100-240V Красногорск, ул. Ленина 5Б
Год производства 2023 +7(499) 380-87-97
ЗО-сканер оптический
Модель: RangeVision PRO исп.2
Серийный номер: 2023-0001Р
Питание: 100-240V
Год производства 2023
Российская Федерация, Красногорск, ул. Ленина 5Б +7(499) 380-87-97
СДЕЛАНО В РОССИИ
СДЕЛАНО В РОССИИ
3ER[
а) Исполнение 1
б) Исполнение 2
Рисунок 1 - Общий вид маркировочной таблички

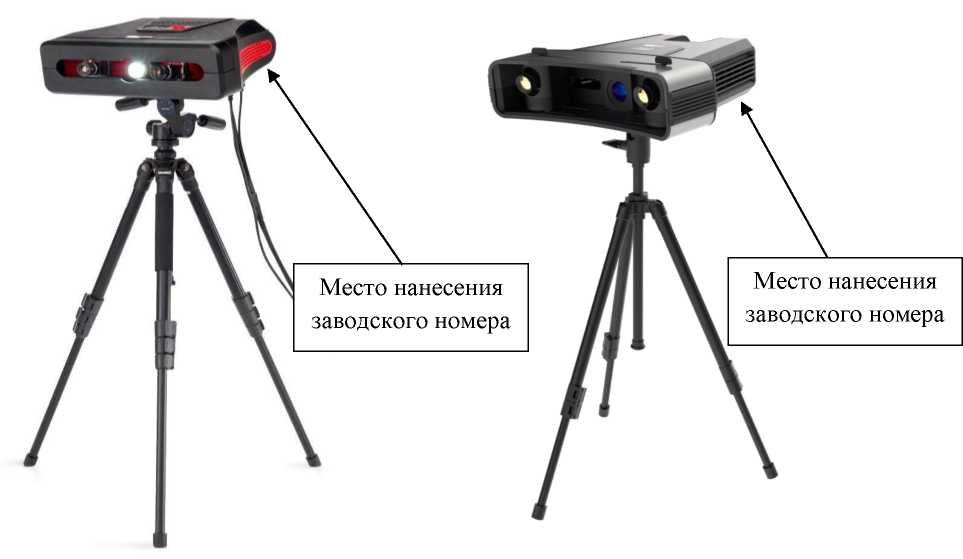

а) Исполнение 1
б) Исполнение 2
Рисунок 2 - Общий вид сканеров
Программное обеспечение
Сканеры имеют в своем составе программное обеспечение ScanCenter NG.
ScanCenter NG представляет собой программное обеспечение, которое позволяет осуществлять управление сканерами, проводить их калибровку, осуществлять сканирование и совмещение отдельных снимков различными программными методами.
Программное обеспечение является неизменным.
Средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ScanCenter NG |
|
Номер версии (идентификационный номер) ПО |
не ниже 2019.1 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Метрологические и технические характеристики сканеров представлены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики сканеров
|
Наименование характеристики |
Конфигурация | ||
|
S |
M |
L | |
|
Диапазон измерений, мм: - по оси X - по оси Y - по оси Z |
от 0 до 140 от 0 до 90 от 0 до 80 |
от 0 до 320 от 0 до 210 от 0 до 200 |
от 0 до 550 от 0 до 340 от 0 до 360 |
|
Расстояние до измеряемого объекта по оси Z, мм |
310 |
420 |
720 |
|
Пределы допускаемой абсолютной погрешности измерений*, мкм |
±40 |
±60 |
±80 |
|
Примечание: * - при температуре воздуха от плюс 18 до плюс 26 °С и относительной влажности воздуха не более 80% | |||
Таблица 3 - Технические характеристики сканеров
|
Наименование характеристики |
Конфигурация | ||
|
S |
M |
L | |
|
Разрешающая способность камер, Мп |
6 | ||
|
Габаритные размеры сканера (исп. 1), мм, не более - длина - ширина - высота |
408 380 125 | ||
|
Габаритные размеры сканера (исп. 2), мм, не более - длина - ширина - высота |
410 450 150 | ||
|
Масса сканера (исп. 1), кг, не более |
6,5 | ||
|
Масса сканера (исп. 2), кг, не более |
6,0 | ||
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, без конденсата, не более |
от +5 до +35 80 | ||
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
220±22 50 | ||
Знак утверждения типа
наносится на руководство по эксплуатации сканеров оптических трехмерных RangeVision PRO типографским способом и на корпус сканера методом наклейки.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Сканер оптический трехмерный в кейсе |
RangeVision PRO исп.1 или RangeVision PRO исп.2 |
1 шт. |
|
Штатив |
- |
1 шт. |
|
Калибровочная плита |
- |
1 компл. |
|
Набор объективов |
- |
1 компл. |
|
Персональный компьютер с ПО |
- |
1 шт. |
|
Паспорт |
РВ 01.001 ПС |
1 экз. |
|
Методика поверки |
МП № 203-30-2019 |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в Разделе «Сканирование» Руководства по эксплуатации.
Нормативные документы
ТУ 4221-001-58247656-2018 Сканеры оптические трехмерные RangeVision.Технические условия.
