Информация по Госреестру

Основные данные
Номер по Госреестру 76253-19
Наименование Анализаторы жидкости промышленные
Модель Liquiline System CA80SI и Liquiline System CA80HA
Страна-производитель ГЕРМАНИЯ
Срок свидетельства (Или заводской номер) 27.09.2024
Производитель / Заявитель

Фирма "Endress+Hauser Conducta GmbH + Co. KG", Германия

ГЕРМАНИЯ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 2
Найдено поверителей 1
Успешных поверок (СИ пригодно) 2 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 03.11.2024

Поверители

Скачать

76253-19: Описание типа СИ Скачать 142.8 КБ
76253-19: Методика поверки МП 205-06-2019 Скачать 4.9 MБ

Описание типа

Назначение

Анализаторы жидкости промышленные Liquiline System CA80SI и Liquiline System CA80HA предназначены для непрерывных измерений массовой концентрации кремния, карбоната кальция (жесткости), растворенного кислорода, общего и свободного хлора, общего органического углерода (ООУ), нитратов, pH, окислительно-восстановительного потенциала (ОВП), удельной электрической проводимости, химического потребления кислорода (ХПК), мутности, содержания взвешенных веществ и установления показаний содержания диоксида хлора.

Описание

Анализаторы жидкости промышленные Liquiline System CA80SI и Liquiline System CA80HA представляют собой пластиковый или металлический шкаф, в котором размещены фотометр и контроллер, сосуд для сбора пробы (опция), вентиляционное отверстие для охлаждения реагентов и продления срока их годности (опция), лоток, на котором установлены бутыли для реагентов, очистителя и стандартных растворов.

Принцип действия анализаторов Liquiline System CA80SI и Liquiline System CA80HA основан на спектрофотометрическом измерении содержания исходного компонента. Подготовленный образец поступает в реакционную камеру, где при добавлении соответствующего реактива в результате химической реакции меняется цвет раствора. Интенсивность поглощения светового потока, пропорциональная концентрации измеряемого компонента в пробе, измеряется спектрофотометром. Чтобы компенсировать влияние мутности и других загрязнений, а также износ и старение светодиодов, перед анализом пробы выполняют холостой опыт, результат которого учитывают при обработке результатов измерений. Постоянная температура спектрофотометра поддерживается системой контроля температуры.

Анализаторы жидкости промышленные Liquiline System CA80SI и Liquiline System CA80HA могут комплектоваться системами пробоподготовки Liquiline System CAT810, Liquiline System CAT820, Liquiline System CAT860.

Система Liquiline System CAT860 предназначена для отбора и фильтрации пробы при входном контроле на предприятиях по очистке сточных вод. В системе Liquiline System CAT860 предусмотрена автоматическая функция обратной промывки моющим раствором и сжатым воздухом для удаления жира и белков, чтобы предотвратить блокирование керамического фильтра. Система Liquiline System CAT860 комплектуется керамическим мембранным фильтром с размером пор 0,1 мкм.

Связь систем фильтрации с анализатором жидкости осуществляется по протоколу Memosens, управление - через анализатор.

Система Liquiline System CAT820 предназначена для отбора и микрофильтрации пробы при выходном контроле на предприятиях по очистке сточных вод. Эта система пробо-подготовки может комплектоваться различными фильтрами и устройствами очистки, адаптированными к различным видам проб. Связь с анализатором жидкости с помощью протокола Memosens, управление через анализатор. Система Liquiline System CAT820 снабжена функцией обратной продувки сжатым воздухом (версия с технологией Memosens).

Система Liquiline System CAT810 используется для отбора и микрофильтрации пробы при выходном контроле на предприятиях по очистке сточных вод или после отбора из трубопровода, находящегося под давлением, благодаря малому мертвому объему, система отражает процесс изменения оперативно и сокращает время отклика. Система оснащена сетчатым фильтром с поперечным потоком, чтобы избежать забивки.

Результаты измерений выводятся на дисплей вторичного измерительного преобразователя и в виде аналоговых или цифровых сигналов передаются с анализатора в персональный компьютер, контроллер, устройство индикации, регистрации.

Программное обеспечение анализаторов предусматривает диагностику состояния прибора.

Анализаторы Liquiline System CA80SI и Liquiline System CA80HA могут комплектоваться различными типами датчиков (до четырех) в зависимости от аналитической задачи: датчиками для определения pH, окислительно-восстановительного потенциала (ОВП), содержания растворенного кислорода, удельной электрической проводимости, общего, свободного, диоксида хлора, химического потребления кислорода (ХПК), общего органического углерода (ООУ), мутности, содержания взвешенных веществ, нитратов.

Для измерений рН применяют датчики CPS11D, CPS11E, CPS16D, CPS16E, CPS31D, CPS31E, CPS41D, CPS41E, CPS71D, CPS71E, CPS76D, CPS76E, CPS91D, CPS91E, CPS96D, CPS96E, CPF81D, CPF81E, CPS471D, CPS441D, CPS491D, CPS341D, CPS34E, CPS171D, CPS61E, CPS47D, CPS47E, CPS77D, CPS77E, CPS97D, CPS97E, могут быть дополнительно размещены в погружной, проточной или выдвижной арматуре со шлюзовой камерой. Все датчики для измерений рН имеют встроенные датчики температуры. Принцип действия датчиков основан на измерении разницы электрохимического потенциала в измеряемой среде и электроде сравнения. Потенциал генерируется за счет избирательного проникновения ионов H+ через наружный слой мембраны. В этой точке образуется электрохимический граничный слой с электрическим потенциалом. Измеряемое напряжение преобразуется в соответствующее значение рН, в соответствии с уравнением Нернста с учетом температурной компенсации.

Датчики CPS12D, CPS12E, CPS42D, CPS42E, CPS72D, CPS72E, CPF82D, CPF82E, CPS92D, CPS92E, CPS16D, CPS16E CPS76D, CPS76E, CPS96D, CPS96E используются для измерений окислительно-восстановительного потенциала и имеют встроенные датчики температуры. ОВП измеряется по принципу, аналогичному измерению рН. В случае измерений ОВП вместо чувствительной рН-мембраны используется платиновый или золотой электрод.

Для измерений содержания растворенного кислорода в воде анализаторы комплектуют электрохимическими COS22D, COS22E, COS51D, COS51E и оптическими COS61D, COS61E, COS81D, COS81E датчиками, которые оснащены температурными сенсорами.

Анализаторы жидкости промышленные Liquiline System CA80SI и Liquiline System CA80HA могут комплектоваться одним из следующих датчиков удельной электрической проводимости: CLS15D, CLS15E, CLS16D, CLS16E, CLS21D, CLS21E, CLS50D, CLS50E, CLS54D, CLS54E, CLS82D, CLS82E. Все датчики имеют встроенные датчики температуры. Датчики могут быть кондуктивными (двух- или четырехэлектродными) или индуктивными.

Массовую концентрацию нитратов, общего органического углерода (ООУ), химического потребления кислорода (ХПК) в питьевой, технологической и сточной воде измеряют фотометрическим датчиком CAS51D. Массовую концентрацию нитратов измеряют в диапазоне длин волн от 190 до 230 нм. Измерение ХПК или ООУ производят на длине волны 254 нм.

Для измерений мутности и массовой концентрации взвешенных веществ используются датчики CUS51D, CUS52D, CUS50D.

Концентрацию свободного хлора измеряют с помощью датчиков CCS51D, CCS142D, общего хлора - CCS120D, диоксида хлора - CCS50D. Для определения содержания общего, свободного, диоксида хлора в воде используется амперометрический принцип измерений, основанный на изменении электрохимического потенциала в результате течения окислительно-восстановительной реакции под действием проникающего через полупроницаемую мембрану хлора.

Все датчики подключаются к анализатору жидкости по технологии Memosens, позволяющей преобразовывать аналоговый сигнал в цифровой с системой хранения данных о калибровке и режимных параметрах процесса. Применение технологии Memosens для измерений дает возможность избежать окисления и коррозии контактов; разнести датчик и преобразователь на расстояние 100 и более метров; калибровать цифровой датчик в лабораторных условиях.

Общий вид анализаторов жидкости промышленных Liquiline System CA80SI и Liqui-line System CA80HA представлен на рисунке 1.

Пломбирование анализаторов жидкости промышленных Liquiline System CA80SI и Liquiline System CA80HA не предусмотрено.

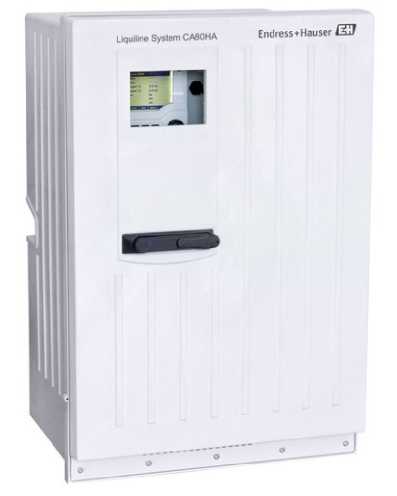

а) Liquiline System CA80HA

Рисунок 1 - Общий вид анализаторов жидкости промышленных.

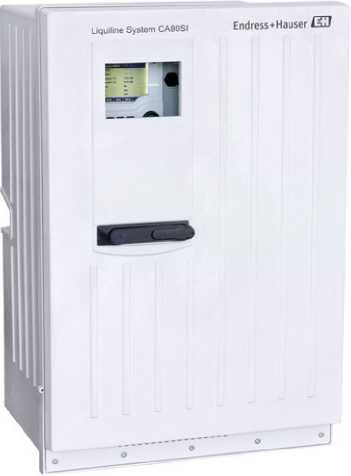

б) Liquiline System CA80SI

Программное обеспечение

Анализаторы имеют встроенное программное обеспечение, разработанное фирмой-изготовителем. Программное обеспечение идентифицируется по запросу пользователя через сервисное меню путем вывода на экран версии программного обеспечения.

Конструктивно анализаторы имеют полную защиту программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи (уровень C). Контрольная сумма не может быть модифицирована или удалена пользователем. Пользователь имеет доступ только к общим параметрам настройки через меню на дисплее, а также к считыванию измеряемых или индицируемых значений. Доступ к сервисным функциям, выполняемым с помощью микроконтроллера, защищен сервисным паролем, который известен только инженеру по сервису.

Влияние программного обеспечения анализаторов учтено при нормировании метрологических характеристик.

Уровень защиты программного обеспечения "высокий" в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Liquiline Software

Идентификационное наименование ПО

device 01-06-00.img

Номер версии (идентификационный номер ПО)

не ниже 01.06.00

Цифровой идентификатор ПО

-

Алгоритм вычисления цифрового идентификатора ПО

-

Технические характеристики

Таблица 2 - Метрологические характеристики анализаторов жидкости промышленных

Liquiline System CA80SI______________________________________________________________

Наименование характеристик

Значение

Диапазон показаний SiO2, мкг/дм3

от 0,5 до 10

Диапазон измерений SiO2, мкг/дм3:

CA80SI AAAH

от 10 до 200

CA80SI AAAJ

от 50 до 5000

Пределы допускаемой приведенной погрешности, %

±5

в диапазонах измерений от 10 до 100 мг/дм3 включ. св. 50 до 100 мг/дм3 включ.

Пределы допускаемой относительной погрешности, %

±5

в диапазонах измерений от 100 до 200 мг/дм3 включ. св. 100 до 5000 мг/дм3 включ.

Диапазон температуры анализируемой среды, °С

от +5 до +45

Максимальное давление анализируемой среды, МПа

0,5

Таблица 3 - Метрологические характеристики анализаторов жидкости промышленных

Liquiline System CA80HA

Наименование характеристики

Значение

Диапазон измерений CaCO3 (жесткости воды)*, мг/дм3

от 0,3 до 80

Пределы допускаемой приведенной погрешности, %

±3

Диапазон температуры анализируемой среды, °С

от +4 до +40

Максимальное давление анализируемой среды, МПа

0,5

Примечание - *Пересчет массовой концентрации CaCO3 в ° Ж по ГОСТ 52029-2003.

Таблица 4 - Метрологические характеристики анализаторов жидкости промышленных Liquiline System CA80SI и Liquiline System CA80HA с датчиками CPS11D, CPS11E, CPS16D, CPS16E, CPS31D, CPS31E, CPS41D, CPS41E, CPS71D, CPS71E, CPS76D, CPS76E, CPS91D, CPS91E, CPS96D, CPS96E, CPF81D, CPF81E, CPS471D, CPS441D, CPS491D, CPS341D, CPS34E, CPS171D, CPS61E, CPS47D, CPS47E, CPS77D, CPS77E, CPS97D, CPS97E

Наименование характеристики

Значение

Диапазон измерений pH:

- датчики CPS11D, CPS11E, CPS16D, CPS16E, CPS41D, CPS41E, CPS71D, CPS71E, CPS76D, CPS76E, CPS91D, CPS91E, CPS96D, CPS96E, CPF81D, CPF81E, CPS471D, CPS441D, CPS491D, CPS171D, CPS61E, CPS47D, CPS47E, CPS77D, CPS77E, CPS97D, CPS97E, CPS341D, CPS34E, CPS31D, CPS31E

от 0 до 14

Пределы допускаемой абсолютной погрешности, рН

±0,05

Диапазон компенсации температуры анализируемой среды, °С:

- датчики CPS11D, CPS11E, CPS41D, CPS41E, CPS76D, CPS76E, CPS16D, CPS16E

от -15 до +135

- датчики CPS171D, CPS61E

от 0 до +140

- датчики CPS91D, CPS91E, CPS96D, CPS96E

от 0 до +110

- датчики CPS71D, CPS71E, CPS341D, CPS34E

от 0 до +140

- датчики CPF81D, CPF81E, CPS441D, CPS471D, CPS491D

от 0 до +110

- датчики CPS97D, CPS97E

от -15 до +110

- датчики CPS47D, CPS47E, CPS77D, CPS77E

от -15 до +135

- датчики CPS31D, CPS31E

от 0 до +80

Максимальное давление анализируемой среды, МПа: - датчики CPS11D, CPS11E, CPS16D, CPS16E

1,6

- датчики CPS71D, CPS71E, CPS441D, CPS471D, CPS491D, CPF81D, CPF81E

1,0

- датчики CPS31D, CPS31E

0,4

- датчики CPS91D, CPS91E, CPS96D, CPS96E, CPS76D, CPS76E

1,3

- датчик CPS341D, CPS34E

0,6

- датчики CPS171D, CPS61E

0,7

- датчики CPS41D, CPS41E, CPS47D, CPS47E, CPS77D, CPS77E, CPS97D, CPS97E

1,1

Таблица 5 - Метрологические характеристики анализаторов жидкости промышленных Liquiline System CA80SI и Liquiline System CA80HA с датчиками CPS12D, CPS12E, CPS42D, CPS42E, CPS72D, CPS72E, CPF82D, CPF82E, CPS92D, CPS92E, CPS16D, CPS16E CPS76D, CPS76E, CPS96D, CPS96E______________________________________________

Наименование характеристики

Значение

Диапазоны измерений ОВП с датчиками CPS12D, CPS12E, CPS42D, CPS42E, CPS72D, CPS72E, CPF82D, CPF82E, CPS92D, CPS92E, CPS16D, CPS16E CPS76D, CPS76E, CPS96D, CPS96E, мВ

от -1500 до +1500

Пределы допускаемой абсолютной погрешности, мВ:

- датчики CPS12D, CPS12E, CPS42D, CPS42E, CPS72D, CPS72E, CPF82D, CPF82E, CPS92D, CPS92E, CPS16D, CPS16E CPS76D, CPS76E, CPS96D, CPS96E

±5

Диапазон компенсации температуры анализируемой среды, °С:

- датчики CPS12D, CPS12E, CPS42D, CPS42E, CPS72D, CPS72E, CPS16D, CPS16E, CPS76D, CPS76E, CPS96D, CPS96E

от -15 до +135

- датчики CPF82D, CPF82E, CPS92D, CPS92E

от 0 до +110

Максимальное давление анализируемой среды, МПа: - датчики CPS12D, CPS12E

0,6

- датчики CPS42D, CPS42E

1

- датчики CPS72D, CPS72E

1,0

- датчики CPS92D, CPS92E, CPS76D, CPS96D, CPS96E

1,3

- датчики CPF82D, CPF82E

1,0

Таблица 6 - Метрологические характеристики анализаторов жидкости промышленных Liquiline System CA80SI и Liquiline System CA80HA с датчиками COS22D, COS22E, COS51D, COS51E, COS81D, COS81E, COS61D, COS61E

Наименование характеристики

Значение

Диапазон показаний массовой концентрации растворенного кислорода, мг/дм3:

- датчики COS22D, COS22E

от 0,001 до 2

от 0,01 до 20

- датчики COS51D, COS51E

от 0,01 до 100

- датчики COS61D, COS61E

от 0,01 до 20

- датчики COS81D, COS81E

от 0,004 до 30

Диапазон измерений массовой концентрации растворенного кислорода, мг/дм3:

- датчики COS22D, COS22E

от 0,01 до 2

от 0,01 до 20

- датчики COS51D, COS51E

от 0,01 до 20

- датчики COS61D, COS61E

от 0,01 до 20

- датчики COS81D, COS81E

от 0,01 до 20

Пределы допускаемой приведенной погрешности, %:

- датчики COS22D, COS22E, COS51D, COS51E, COS61D, COS61E, COS81D, COS81E

±3

в диапазоне измерений от 0,01 до 2 мг/дм3

Пределы допускаемой относительной погрешности, %:

- датчик COS22D, COS22E, COS51D, COS51E, COS61D, COS61E, COS81D, COS81E

±3

в диапазоне измерений

Наименование характеристики

Значение от 2 до 20 мг/дм3

Диапазон компенсации температуры анализируемой среды, °С: - датчики COS22D, COS22E

от -5 до +135

- датчики COS51D, COS51E, COS61D, COS61E

от -5 до +50

- датчики COS81D, COS81E

от -10 до +80

Максимальное давление анализируемой среды, МПа: - датчики COS22D, COS22E

1,2

- датчики COS51D, COS51E, COS61D, COS61E

1,0

- датчики COS81D, COS81E

1,3

Таблица 7 - Метрологические характеристики анализаторов жидкости промышленных Liquiline System CA80SI и Liquiline System CA80HA с датчиками CLS15D, CLS15E,

CLS16D, CLS16E, CLS21D, CLS21E, CLS50D, CLS50E, C

LS54D, CLS54E, CLS82D, CLS82E

Наименование характеристики

Значение

Диапазоны измерений удельной электрической проводимости (УЭП) См/м:

- датчики CLS15D, CLS15E

от 4-10’6 до 2-10’3 от 1-10’5 до 2-10’2

- датчики CLS16D, CLS16E

от 4-10’6 до 5-10’2

- датчики CLS21D, CLS21E

от 1-10’3 до 2

- датчики CLS50D, CLS50E, CLS54D, CLS54E

от 2-10’4 до 200

- датчики CLS82D, CLS82E

от 1-10’4 до 50

Пределы допускаемой приведенной погрешности, %: - датчики CLS15D, CLS15E

±3

в диапазоне от 4-10’6 до 1-10’4 См/м

- датчики CLS16D, CLS16E

±3

в диапазоне от 4-10’5 до 1-10’4 См/м

Пределы допускаемой относительной погрешности, %: - датчики CLS15D, CLS15E

±3

в диапазонах

(св. 1-10’4 до 2-10’2 включ.) См/м

(св. 1-10’4 до 2-10’3 включ.) См/м

- датчики CLS21D, CLS21E

±3

в диапазоне от 1-10’3 до 2 См/м

- датчики CLS50D, CLS50E, CLS54D, CLS54E

± 3

в диапазоне от 2-10’4 до 200 См/м

- датчики CLS82D, CLS82E

± 3

в диапазоне от 1-10’4 до 50 См/м

Диапазон компенсации температуры анализируемой среды, °С:

- датчики CLS15D, CLS15E

от -20 до +140

- датчики CLS16D, CLS16E

от -5 до +150

- датчики CLS21D, CLS21E

от -20 до +135

- датчики CLS50D, CLS50E

от -20 до +180

- датчики CLS54D, CLS54E

от -10 до +150

- датчики CLS82D, CLS82E

от -5 до +120

Максимальное давление анализируемой среды, МПа:

- датчики CLS15D, CLS15E, CLS16D, CLS16E, CLS54D, CLS54E

1,2

- датчики CLS21D, CLS21E, CLS82D, CLS82E

1,6

- датчики CLS50D, CLS50E

2,0

Таблица 8 - Метрологические характеристики анализаторов жидкости промышленных

Liquiline System CA80SI и Liquiline System CA80HA с датчиком CAS51D____________

Наименование характеристики

Значение

Диапазон измерений массовой концентрации нитратов в пересчете на азот (NO3-N), мг/дм3:

- датчик CAS51D-A2, размер кюветы 2 мм

от 0,1 до 50

- датчик CAS51D-A1, размер кюветы 8 мм

от 0,01 до 20

Пределы допускаемой погрешности: абсолютной, мг/дм3:

- датчик CAS51D-A2

±0,2

в диапазоне от 0,1 до 10,0 мг/дм3

- датчик CAS51D-A1

±0,04

в диапазоне от 0,01 до 2,00 мг/дм3

приведенной, %:

- датчик CAS51D-A2

±2

в диапазоне св. 10 до 50 мг/дм3 включ.

- датчик CAS51D-A1

±2

в диапазоне св. 2,0 до 20,0 мг/дм3 включ.

Диапазон показаний химического потребления кислорода, мгОз/дм3:

- датчик CAS51D-**C1, размер кюветы 40 мм

от 0,15 до 1,5

- датчик CAS51D-**C2, размер кюветы 8 мм

от 0,75 до 7,5

- датчик CAS51D-**C3, размер кюветы 2 мм

от 2,5 до 20

Диапазон измерений химического потребления кислорода, мгО?/дм3:

- датчик CAS51D-**C1, размер кюветы 40 мм

от 1,5 до 75

- датчик CAS51D-**C2, размер кюветы 8 мм

от 7,5 до 370

- датчик CAS51D-**C3, размер кюветы 2 мм

от 20 до 1000

Пределы допускаемой приведенной погрешности, %

±2

Диапазон показаний массовой концентрации общего органического углерода, мг/дм3:

- датчик CAS51D-**C1, размер кюветы 40 мм

от 0,06 до 0,6

- датчик CAS51D-**C2, размер кюветы 8 мм

от 0,3 до 3

- датчик CAS51D-**C3, размер кюветы 2 мм

от 0,9 до 8

Диапазон измерений массовой концентрации общего органического углерода, мг/дм3:

- датчик CAS51D-**C1, размер кюветы 40 мм

от 0,6 до 30

- датчик CAS51D-**C2, размер кюветы 8 мм

от 3 до 150

- датчик CAS51D-**C3, размер кюветы 2 мм

от 8 до 410

Пределы допускаемой приведенной погрешности, %

±2

Диапазон температуры анализируемой среды, °С

от 5 до 50

Диапазон давления анализируемой среды, МПа

от 0,05 до 1

Таблица 9 - Метрологические характеристики анализаторов жидкости промышленных Liquiline System CA80SI и Liquiline System CA80HA с датчиками CUS52D, CUS51D, CUS50D

Наименование характеристики

Значение

Диапазон измерений массовой концентрации взвешенных веществ (по каолину), г/дм3:

- датчик CUS52D

от 0 до 0,6

- датчики CUS51D, CUS50D

от 0 до 4

Пределы допускаемой приведенной погрешности измерений массовой концентрации взвешенных веществ, %

±8

в диапазоне от 0 до 0,6 г/дм3

Пределы допускаемой относительной погрешности измерений массовой концентрации взвешенных веществ по каолину, %:

-датчики CUS51D, CUS50D

±8

в диапазоне от 0,6 до 4 г/дм3

Диапазон показаний мутности, ЕМФ: - датчик CUS51D

от 0 до 10000

Диапазон измерений мутности, ЕМФ:

- датчики CUS51D, CUS52D, CUS50D

от 0 до 4000

Пределы допускаемой приведенной погрешности, %:

- датчики CUS51D, CUS52D, CUS50D

±4

в диапазоне от 0 до 10 ЕМФ

Пределы допускаемой относительной погрешности, %:

- датчики CUS51D, CUS52D, CUS50D

±4

в диапазоне св. 10 до 4000 ЕМФ включ.

Диапазон температуры анализируемой среды, °С: - датчик CUS52D

от 0 до +55

- датчик CUS51D

от -5 до +50

- датчик CUS50D

от -20 до +85

Диапазон давления анализируемой среды, МПа: - датчики CUS52D, CUS51D, CUS50D

от 0,05 до 1

Таблица 10 - Метрологические характеристики анализаторов жидкости промышленных Liquiline System CA80SI и Liquiline System CA80HA с датчиками CCS51D, CCS142D, CCS120D, CCS50D

Наименование характеристики

Значение

Диапазоны измерений массовой концентрации свободного хлора, мг/дм3:

- датчик CCS142D-G

от 0,01 до 5

- датчик CCS142D-A

от 0,05 до 20

- датчик CCS51D 11 AD

от 0 до 5

- датчик CCS51D 11 BF

от 0 до 20

- датчик CCS51D 11 CJ

от 0 до 200

Пределы допускаемой приведенной погрешности измерений содержания свободного хлора, %

-датчик CCS142D-A

±10

в диапазоне от 0,02 до 0,2 мг/дм3

- датчик CCS142D-G

±10

в диапазоне от 0,05 до 0,5 мг/дм3

- датчик CCS51D 11 AD

- датчик CCS51D 11 BF

- датчик CCS51D 11 CJ

±10

в диапазоне от 0 до 0,2 мг/дм3

Пределы допускаемой относительной погрешности измерений содержания свободного хлора, %

- датчик CCS142D-A

±10

в диапазоне св. 0,2 до 5 мг/дм3 включ.

- датчик CCS142D-G

±10 в диапазоне св. 0,5 до 5 мг/дм3 включ. ±5

в диапазоне св. 5 до 20 мг/дм3 включ.

- датчик CCS51D 11 AD

±10

в диапазоне св. 0,2 до 5 мг/дм3 включ.

- датчик CCS51D 11 BF

±5

в диапазоне св. 5 до 20 мг/дм3 включ.

- датчик CCS51D 11 CJ

±5

в диапазоне св. 5 до 200 мг/дм3 включ.

Диапазон компенсации температуры анализируемой среды, °С:

- датчик CCS142D-G

от +2 до +45

- датчик CCS142D-A

от +2 до +45

- датчик CCS51D

от 0 до +55

Максимально допустимое давление анализируемой среды, МПа

0,1

Диапазоны показаний массовой концентрации диоксида хлора, мг/дм3:

- датчик CCS50D-**AD

от 0,0007 до 5

- датчик CCS50D-**BF

от 0,004 до 20

- датчик CCS50D-**CJ

от 0,025 до 200

Диапазон компенсации температуры анализируемой среды, ° С

от 0 до +55

Максимально допустимое давление анализируемой среды, МПа

0,1

Наименование характеристики

Значение

Диапазоны измерений массовой концентрации свободного хлора, мг/дм3:

- датчик CCS142D-G

от 0,01 до 5

- датчик CCS142D-A

от 0,05 до 20

- датчик CCS51D 11 AD

от 0 до 5

- датчик CCS51D 11 BF

от 0 до 20

- датчик CCS51D 11 CJ

от 0 до 200

Пределы допускаемой приведенной погрешности измерений содержания свободного хлора, %

-датчик CCS142D-A

±10

в диапазоне от 0,02 до 0,2 мг/дм3

- датчик CCS142D-G

±10

в диапазоне от 0,05 до 0,5 мг/дм3

- датчик CCS51D 11 AD

- датчик CCS51D 11 BF

- датчик CCS51D 11 CJ

±10

в диапазоне от 0 до 0,2 мг/дм3

Пределы допускаемой относительной погрешности измерений содержания свободного хлора, %

- датчик CCS142D-A

±10

в диапазоне св. 0,2 до 5 мг/дм3 включ.

- датчик CCS142D-G

±10 в диапазоне св. 0,5 до 5 мг/дм3 включ. ±5

в диапазоне св. 5 до 20 мг/дм3 включ.

- датчик CCS51D 11 AD

±10

в диапазоне св. 0,2 до 5 мг/дм3 включ.

- датчик CCS51D 11 BF

±5

в диапазоне св. 5 до 20 мг/дм3 включ.

- датчик CCS51D 11 CJ

±5

в диапазоне св. 5 до 200 мг/дм3 включ.

Диапазон компенсации температуры анализируемой среды, °С:

- датчик CCS142D-G

от +2 до +45

- датчик CCS142D-A

от +2 до +45

- датчик CCS51D

от 0 до +55

Максимально допустимое давление анализируемой среды, МПа

0,1

Диапазоны показаний массовой концентрации общего хлора с датчиком CCS120D, мг/дм3

от 0,1 до 10

Диапазон температуры анализируемой среды, °С

от +5 до +45

Максимально допустимое давление, МПа

0,1

Таблица 11 - Основные технические характеристики анализаторов жидкости промышленных Liquiline System CA80SI и Liquiline System CA80HA

Наименование характеристики

Значение

Напряжение электрического питания:

- напряжение переменного тока, В

- напряжение постоянного тока, В

220-Ю

24

- частота переменного тока, Гц

50 ± 1

Условия эксплуатации:

- температура окружающей среды, °C

от 5 до 40

- относительная влажность (без конденсации) при температуре +25 ОС, %

от 10 до 95

- атмосферное давление, МПа

от 0,05 до 0,1

Примечание - Потребляемая мощность, габаритные размеры и масса в зависимости от комплектации анализаторов жидкости.

Знак утверждения типа

наносится на корпус анализатора заводским способом и на титульные листы эксплуатационной документации типографским способом.

Комплектность

Таблица 12 - Комплектность средства измерений

Наименование

Обозначение

Количество

Анализаторы жидкости пр омышленные

Liquiline System CA80SI, Liquiline System CA80HA

по заказу

Системы пробоподготовки

Liquiline System CAT810,

Liquiline System CAT820, Liquiline System CAT860

по заказу

Датчики

CPS11D, CPS11E, CPS16D, CPS16E, CPS31D, CPS31E, CPS41D, CPS41E, CPS71D, CPS71E, CPS76D, CPS76E, CPS91D, CPS91E, CPS96D, CPS96E, CPF81D, CPF81E, CPS471D, CPS441D, CPS491D, CPS341D, CPS34E, CPS171D, CPS61E, CPS47D, CPS47E,

CPS77D, CPS77E, CPS97D, CPS97E, CPS12D, CPS12E, CPS42D, CPS42E, CPS72D, CPS72E, CPF82D, CPF82E, CPS92D, CPS92E, COS22D, COS22E, COS51D, COS51E, COS81D, COS81E, COS61D, COS61E, CLS15D, CLS15E, CLS16D, CLS16E, CLS21D, CLS21E, CLS50D, CLS50E, CLS54D, CLS54E, CLS82D, CLS82E,

CCS51D, CCS142D, CCS120D, CCS50D, CUS51D, CUS52D, CUS50D, CAS51D

по заказу

Продолжение таблицы 12

Наименование

Обозначение

Количество

Защитная арматура датчиков CCA250, CCA151, CPA111, CPA 140, CPA240, CPA250, CPA442, CPA842, CPA450, CPA451, CPA465, CPA471, CPA472, CPA472D, CPA473, CPA474, CPA475, CPA530, CPA640, CPA871, CPA872, CPA875, CLA111, CLA140, COA250, COA451, CUA120, CUA250, CUA451, CYA251, CYA112, CYH112 и монтажные принадлежности к ним

-

по заказу

Модули для подключения датчиков и модули выходных сигналов

71001361, 71123799, 51517464,

71023000, 71035183, 51518002,

51517465, 51518003, 71075226,

51517466, 51517467, 51517468,

51517469, 51518004, 51518005,

51518006, 51518007, 51517481,

51517482, 51517487, 51517489, 51517490, 51517491, 51517498

по заказу

Растворы для проведения калориметрической реакции и калибровки анализатора CY80XX, вода для калибровки анализатора CA80SI с содержанием SiO2 0 мкг/л код заказа CY80SI-AH+TA, вода для калибровки анализатора CA80HA с содержанием СаСОэ 0 мкг/л, код заказа CY80HA--22+TA

-

по заказу

Измерительные кабели CYK10, CYK11, CYK12, CYK20, CYK71, CYK81c коммутационными коробками 50003993, 50005276, 51518610, 51518609, 50001054, 51500832, 51503632, 50003991, 50003987, 50005181, 71130361, 71145499, 71145498

-

по заказу

Другие комплектующие, рекомендованные руководством по эксплуатации и техническим описанием

-

-

Руководство по эксплуатации

-

1 экз.

Методика поверки

1 экз.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 22729-84 Анализаторы состава и свойств жидкостей. ГСП. Общие технические условия;

ГОСТ 8.120-2014 ГСИ. Государственная поверочная схема для средств измерения рН;

Приказ Росстандарта от 27 декабря 2018 г. № 2771 «Государственная поверочная схема для средств измерений удельной электрической проводимости жидкостей»;

Техническая документация фирмы-изготовителя "Endress+Hauser Conducta GmbH+Co.KG", Германия.

Смотрите также

Спектрометры GL SPECTROLUX, GL SPECTIS 1.0 Touch, GL SPECTIS 5.0 Touch и GL SPECTIS 1.0 T Flicker (далее по тексту - спектрометры) предназначены для измерения спектральной плотности энергетической освещенности (далее по тексту - СПЭО), светового пото...
76255-19
Flexar Хроматографы жидкостные
Корпорация "PerkinElmer Inc.", США
Хроматографы жидкостные Flexar (далее - хроматографы) предназначены для измерений содержания компонентов, входящих в состав анализируемых проб природных и искусственных объектов методами жидкостной хроматографии, в том числе.
76256-19
МФС-11 Спектрометры
ООО "ОКБ СПЕКТР", г.С.-Петербург
Спектрометры МФС-11 (далее - спектрометры) предназначены для измерений концентраций (массовых долей) элементов в растворах и маслах.
76257-19
R, SM Проекторы профильные
Фирма "Baty International", Великобритания
Проекторы профильные серий R, SM (далее - проекторы) предназначены для измерений линейных и угловых размеров профилей и элементов поверхностей деталей в проходящем и отраженном свете.
76258-19
БК-150, БК-250, БК-350, БК-500 Бруски контрольные
ООО "Энергоавтоматика", г.Волгоград
Бруски контрольные БК-150, БК-250, БК-350, БК-500 (далее - бруски) предназначены для измерений прямолинейности рабочих поверхностей средств измерений.
