Описание типа

Назначение

Устройства релейной защиты и автоматики с функциями измерений серии SIPROTEC 5 (далее - устройства РЗА) предназначены для измерений параметров электрических величин, электрической мощности и энергии в однофазных двухпроводных, трехфазных трёх- и четырёхпроводных электрических сетях с номинальной частотой 50 Гц и 60 Гц.

Описание

Принцип действия устройства РЗА основан на аналогово-цифровом преобразовании входных аналоговых сигналов, их цифровой обработке с последующим отображением результатов измерений на дисплее устройства, их регистрации и хранении в памяти устройства РЗА и (или) передаче измерений по цифровым интерфейсам связи в информационные системы более высокого уровня.

Данное устройство может применяться в электрических сетях всех классов напряжений, электростанциях и подстанциях, промышленных предприятиях и электроустановках потребителей. Предназначено для эксплуатации внутри закрытых помещений.

Устройства РЗА выпускаются в ряде модификаций (таблица 1), с одинаковой измерительной частью и отличающихся реализованным алгоритмом защиты оборудования на электрической станции или подстанции. Конструктивно все устройства РЗА могут быть выполнены в различных корпусах для встраивания в стойку или в виде блоков для панельного монтажа.

Таблица 1 - Модификации устройств релейной защиты и автоматики

Модификация

Назначение

7SA8 (7SA82/86/87)

Дистанционная защита

7SD8 (7SD82/86/87)

Дифференциальная защита линии

7SL8 (7SL82/86/87)

Дистанционная и дифференциальная защита линии

7SJ8 (7SJ81/82/85/86)

Токовая защита

7VK8 (7VK87)

Автоматика и управление выключателем

7UT8 (7UT82/85/86/87)

Дифференциальная защита трансформатора

7SK8 (7SK82/85)

Защита двигателя

6MD8 (6MD85/86)

Контроллер присоединения

7UM8 (7UM85)

Защита электрических машин

7KE8 (7KE85)

Аварийный регистратор и контроль качества электроэнергии

7VE8 (7VE85)

Устройство синхронизации

6MU8 (6MU85)

Устройство сопряжения с шиной процесса

По конструктивному исполнению устройства релейной защиты и автоматики с функциями измерений серии SIPROTEC 5 делятся на:

- немодульные: 7SA82, 7SD82, 7SL82, 7SJ81, 7SJ82, 7UT82, 7SK82;

- модульные: 7SA86/87, 7SD86/87, 7SL86/87, 7SJ85/86, 7VK87, 7UT85/86/87, 7SK85, 6MD85/86, 7UM85, 7KE85, 7VE85, 6MU85.

Аппаратное обеспечение немодульных устройств 7**81/82 размещено в одном закрытом корпусе (1/3 от 19”), возможность расширения аппаратного обеспечения за счет добавления внешних корпусов отсутствует. Основной модуль модульных устройств 6M*85/86/, 7**85/86/87 конструктивно аналогичен немодульному устройству (1/3 от 19”), но имеется возможность расширения аппаратного обеспечения устройства за счет добавления внешних корпусов (модулей расширения), подсоединяемых конструктивно к основному модулю и физически к общей шине процесса.

В устройстве серии SIPROTEC 5 всегда можно обеспечить как минимум одну группу токовых входов (4 канала) и 1 группу входов по напряжению (4 канала). Дополнительные группы токов и напряжений могут быть установлены опционально за счет модулей расширения. Аналоговые входы устройства имеют гальваническую изоляцию.

Основные узлы устройств РЗА: входные преобразователи напряжения и тока, АЦП, микропроцессор, схема релейной защиты, схема интерфейсов, источник питания, клавиатура, ЖКИ.

На лицевой панели устройств РЗА расположены функциональные кнопки, ЖКИ, светодиодные индикаторы, на задней панели - разъемы входов, выходов, питания, интерфейсов связи. На боковую панель типографским способом наносится серийный номер и обозначение модификации устройства.

Конструкция устройства не предусматривает пломбирования.

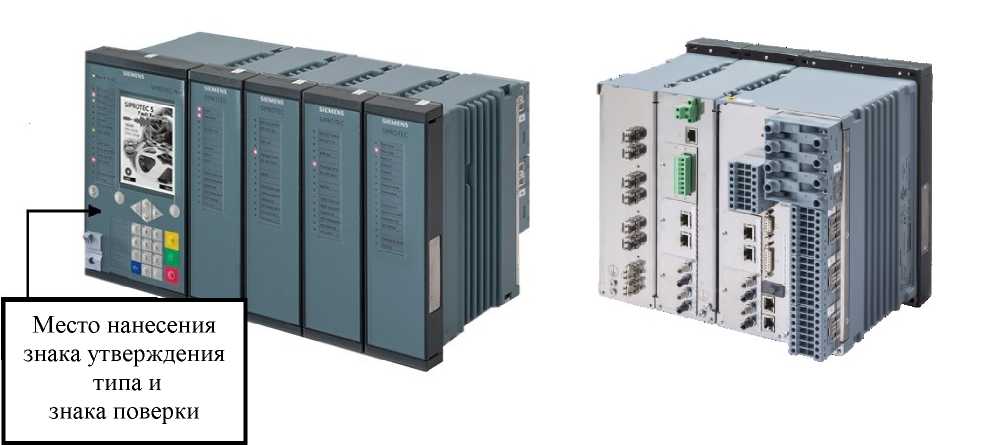

Общий вид устройств РЗА и места нанесения знака утверждения типа и знака поверки представлены на рисунке 1.

Рисунок 1 - Общий вид устройств

Программное обеспечение

Встроенное программное обеспечение (далее - ПО) определяет основные, определяемые изготовителем, алгоритмы и характеристики функционирования устройства. Исходный код программы не доступен пользователю, но пользователь может обновлять существующее встроенное ПО устройства более новой версией встроенного ПО. Метрологические характеристики устройства определяются встроенным ПО и не доступны пользователю.

Для задания параметров работы устройства, для считывания регистрируемых устройством данных процесса и технического обслуживания устройств в период эксплуатации, предназначено внешнее ПО, функционирующее на платформе Windows актуальных версий. Внешнее ПО не влияет на основные алгоритмы устройства и его метрологические характеристики.

Таблица 2 - Идентификационные данные ПО устройств РЗА

Идентификационные данные

Значения

Встроенное ПО

Идентификационное наименование ПО

FW

Номер версии (идентификационный номер) ПО

не ниже 7.50

Внешнее ПО

Идентификационное наименование ПО

DIGSI 5

Номер версии (идентификационный номер) ПО

не ниже 7.50

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Метрологические характеристики и технические

Пределы основной допускаемой приведенной у=(Д/Хы)'100 погрешности в нормальных условиях измерений приведены в таблице 3.1. Нормирующее значение при определении приведенной основной погрешности, равно номинальному значению измеряемого параметра, указанному в таблице 3.4.

Таблица 3.1 - Метрологические характеристики устройств РЗА

Наименование характеристики

Значение

Ток фазный

Диапазон       измерений

действующего    значения

фазного тока (Ia, Ib, Ic) и

тока нейтрали (In), А

измерительный и релейный токовый вход

для 1ном=1 А

от 0,05 до 1,6

для 1ном=5 А

от 0,25 до 8

Пределы    основной    допускаемой    приведенной

(к  диапазону  измерений)  погрешности  измерений

действующего значения фазного тока (Ia, Ib, Ic) и тока нейтрали (In), %

±0,2

Напряжение фазное

Диапазон измерений действующего значения фазного напряжения (Ua, Ub, Uc) и напряжения нейтрали (Un), В

от 5,77 до 115,47

Пределы    основной    допускаемой    приведенной

(к  диапазону  измерений)  погрешности  измерений

действующего значения фазного напряжения (Ua, Ub, Uc) и напряжения нейтрали (Un), %

±0,2

Напряжение линейное

Диапазон измерений действующего значения линейного напряжения (Uab, Ubc, Uca), В

от 10 до 200

Пределы    основной    допускаемой    приведенной

(к  диапазону  измерений)  погрешности  измерений

действующего значения линейного напряжения (Uab, Ubc, Uca), %

±0,2

Наименование характеристики

Значение

Активная мощность, фазная

Диапазон измерений активной мощности (фазной) ( Pa, Pb,

для

1ном=1 А

от 2,3 до 110,8 при (0,05-1,6)-1н

(0,8-1,2)-ин

|cosф|>0,5

Pc), Вт

для

1ном=5 А

от 11,5 до 554,2 при (0,05-1,6)-1н

(0,8-1,2)-Un

|cosф|>0,5

Пределы    основной    допускаемой    приведенной

(к диапазону измерений) погрешности измерений активной мощности (фазной) (Pa, Pb, Pc), %

±0,5

Активная мощность

Диапазон измерений активной мощности (трехфазной) (P),

для 1ном=1 А

от 6,9 до 332,4 при (0,05-1,6)-1н (0,8-1,2)-Un |cosф|>0,5

Вт

для 1ном=5 А

от 34,5 до 1662,6 при (0,05-1,6)-!н (0,8-1,2)-Un |cosф|>0,5

Пределы    основной    допускаемой    приведенной

(к диапазону измерений) погрешности измерений активной мощности (трехфазной) (P), %

±0,5

Реактивная мощность, фазная

Диапазон измерений реактивной мощности (фазной) (Qa,

для 1ном=1 А

от 2,3 до 110,8 при (0,05-1,6)-1н (0,8-1,2)-Un |cosф| < 0,87

Qb, Qc), вар

для 1ном=5 А

от 11,5 до 554,2 при (0,05-1,6)-1н (0,8-1,2)-Un |cosф|<0,87

Пределы    основной    допускаемой    приведенной

(к  диапазону  измерений)  погрешности  измерений

реактивной мощности (фазной) (Qa, Qb, Qc), %

±0,5

Реактивная мощность

Диапазон измерений реактивной мощности (трехфазной)

для 1ном=1 А

от 6,9 до 332,4 при (0,05-1,6)-1н (0,8-1,2)-Un |cosф|<0,87

(Q), вар

для 1ном=5 А

от 34,5 до 1662,6 при (0,05-1,6)-!н (0,8-1,2)-Un |cosф| < 0,87

Пределы    основной    допускаемой    приведенной

(к  диапазону  измерений)  погрешности  измерений

реактивной мощности (трехфазной) (Q), %

±0,5

Наименование характеристики

Значение

Полная мощность, фазная

Диапазон измерений полной мощности (фазной) (Sa, Sb, Sc), ВА

для

1ном=1 А

от 2,3 до 110,8 при (0,05-1,6)-1н

(0,8-1,2)-ин

для

1ном=5 А

от 11,5 до 554,2 при (0,05-1,6)-1н

(0,8-1,2)-Un

Пределы    основной    допускаемой    приведенной

(к диапазону измерений) погрешности измерений полной мощности (фазной) (Sa, Sb, Sc), %

±0,5

Полная мощность

Диапазон измерений полной мощности (трехфазной) (S), ВА

для

1ном=1 А

от 6,9 до 332,4 при (0,05-1,6) •L

(0,8-1,2)-Un

для

1ном=5 А

от 34,5 до 1662,6 при

(0,05-1,6)-1н

(0,8-1,2)-Un

Пределы    основной    допускаемой    приведенной

(к диапазону измерений) погрешности измерений полной мощности (трехфазной) (S), %

±0,5

Частота

Диапазон измерений частоты сети (f), Г ц

от 45 до 55

Пределы основной допускаемой абсолютной погрешности измерений частоты сети (f), Гц

±0,005

при иф=57 В (илин=100 В);

f = 49,8 - 50,2 Гц

±0,01

при иф=57 В (илин=100 В); f=(47 - 49,8) или (50,2 - 53) Гц

±0,02

при иф=57 В (илин=100 В); f=(45 — 47) или (53 - 55) Гц

Фазовый угол по току

Диапазон измерений фазового угла по току (ф), °

от -180 до +180

Пределы основной допускаемой абсолютной погрешности измерений фазового угла по току (ф), °

±0,2

при 1=1 А и 1=5 А f=(47,5 - 52,5)Гц

Угол по напряжению

Диапазон измерений фазового угла по напряжению (ф), °

от -180 до +180

Пределы основной допускаемой абсолютной погрешности измерений фазового угла по напряжению (ф), °

±0,2

при иф=57 В (илин=100 В); f=(47,5 - 52,5) Гц

Коэффициент мощности

Диапазон    измерений    коэффициента    мощности

|cosф|

от 0,01 до 1

Пределы основной допускаемой абсолютной погрешности измерений коэффициента мощности (cosф)

±0,005

при

(0,05 - 1,6 А)Ъом

(0,8 - 1,2 А)-ином

Окончание таблицы 3.1

Наименование характеристики

Значение

Энергия активная

Диапазон измерений активной энергии (Wp), кВтч

от -263 до 263-1

Пределы   основной   допускаемой   относительной

погрешности измерений активной энергии (Wp), %

±1

при fn

1>0,11ном и>0,Шном |со8ф|>0,707

Энергия реактивная

Диапазон измерений реактивной энергии (Wq), кварч

от -263 до 263-1

Пределы   основной   допускаемой   относительной

погрешности измерений реактивной энергии (W q), %

±1

при fn

I>0,1 1ном и>0,Шном |cosф|<0,707

Постоянный ток

Диапазон измерений силы постоянного тока, мА

от -5 до +5

от 0 до +5

от -20 до +20

от 0 до +20

от +4 до +20

Пределы основной допускаемой приведенной (к диапазону измерений) погрешности измерений силы постоянного тока, %

±0,5

Постоянное напряжение

Диапазон измерений напряжения постоянного тока, В

от -10 до +10

Пределы    основной    допускаемой    приведенной

(к  диапазону  измерений)  погрешности  измерений

напряжения постоянного тока, %

±0,5

Устройства релейной защиты и автоматики с функциями измерений серии SIPROTEC 5 обеспечивают измерение следующих электрических параметров сети переменного тока: Таблица 3.2 - Номинальные значения электрических параметров сети переменного тока_______

Наименование параметра

Обозначение параметра

Единицы измерений

Первичные

Вторичные

Действующее значение фазного тока

Ia, Ib, Ic

А

А

Действующее значение тока нейтрали

In

А

А

Действующее значение фазного напряжения

Ua, Ub, Uc

кВ

В

Действующее значение линейного напряжения

Uab, Ubc, Uca

кВ

В

Действующее значение напряжения нейтрали

Un

кВ

В

Активная мощность (фазная)

Pa, Pb, Pc

МВт

Вт

Активная мощность (трехфазная)

P

МВт

Вт

Реактивная мощность (фазная)

Qa, Qb, Qc

Мвар

вар

Реактивная мощность (трехфазная)

Q

Мвар

вар

Полная мощность (фазная)

Sa, Sb, Sc

МВА

ВА

Полная мощность (трехфазная)

S

МВА

ВА

Частота сети

f

Гц

Гц

Наименование параметра

Обозначение параметра

Единицы измерений

Первичные

Вторичные

Фазовый угол

Ф

°

°

Коэффициент активной мощности

Cosф

(абс)

(абс)

Активная энергия

Wp+ (отпуск) Wp- (прием)

кВтч, МВтч, ГВтч

-

Реактивная энергия

Wq+ (отпуск) Wq- (прием)

кварч, Мварч, Гварч

-

Устройства релейной защиты и автоматики с функциями измерений серии SIPROTEC 5 обеспечивают измерение силы и напряжения постоянного тока (таблица 3.3):

Таблица 3.3 - Диапазоны измерений силы и напряжения постоянного тока

Наименование параметра

Значение

Постоянный ток, мА

от -20 до +20

Постоянное напряжение, В

от -10 до +10

Номинальные значения электрических параметров сети переменного тока приведены в таблице 3.4

Таблица 3.4 - Номинальные значения электрических параметров сети переменного тока

Наименование характеристики

Значение

Номинальный фазный ток и ток нейтрали 1ном, А

1 или 5

Номинальное фазное напряжение и напряжение нейтрали и<фном, В

57,7

Номинальное линейное напряжение илном, В

100

Номинальная частота переменного тока Гном, Гц

50

Номинальная мощность (активная Рном, Вт, реактивная Оном, вар, полная Sном, В •А)

57,74/288,7 (фазная)

173,2/866,1 (трехфазная)

Номинальный фазовый угол фном, °(град)

0

Номинальный   коэффициент   активной   мощности

созфном, (абс)

1

Пределы допускаемой дополнительной приведенной погрешности при изменении нормальных условий измерений приведены в таблице 3.5. Нормирующее значение при определении дополнительной приведенной погрешности равно номинальному значению измеряемого параметра.

Таблица 3.5 - Пределы дополнительной допускаемой погрешности измерений при изменении нормальных условий измерений электрических параметров сети переменного тока

Внешнее условие

Отклонение

Yдoп

Напряжение питания устройства, В

(0,8 - 1,2)-ином

±0,2 %

Температура окружающей среды, °С

от -10 до +55

±0,1 % на каждые 10 °С

Частота сети, Гц

от 40 до 60

±0,2 % (1изм, иизм) ±0,5 % (8изм, Ризм, Оизм) ±0,5 % (|С08ф|изм)

Коэффициент мощности

|cosф|<0,5

±0,5 % (Ризм)

|cosф|>0,87

±0,5 % (Озм)

Таблица 4.1 - Основные технические характеристики устройств РЗА

Наименование характеристики

Значение

Нормальные условия измерений

- температура окружающей среды, °С

- относительная влажность, %

- атмосферное давление, мм рт.ст.

- отклонение напряжения питания устройства ином, %

- частота сети, Гц

- форма сигналов синусоидальная, полное искажение гармониками, %, не более

- отсутствие электромагнитных полей;

- положение устройства горизонтальное, с отклонением, °

23±1

65±15 от 84 до 106,7 ±5

50±1

5

±2

- состояние устройства прогретое, время работы, мин не менее

15

Немодульное устройство РЗА

Параметры

электрического питания

частота переменного тока, Гц

50 (допустимый диапазон отклонений: от 47 до 52 Гц)

напряжение переменного тока, В

100 / 115 / 230 (допустимый диапазон отклонений: от 80 до

265 В)

напряжение постоянного тока, В

110 / 125 / 220 / 250 (допустимый диапазон отклонений: от 88 до 300 В)

60 / 110 / 125 (допустимый диапазон отклонений: от 48 до

150 В)

24 / 48 (допустимый диапазон отклонений: от 19 до 60 В)

Потребляемая мощность, не более

Постоянное      напряжение

питания, Вт

7

Переменное напряжение питания, 230 В (50 Гц), В^А

16

Переменное напряжение питания, 115 В (50 Гц), В^А

12,5

Габаритные размеры устройства, мм, не более - высота

- ширина

- длина

268

150

229

Масса, кг, не более

3,6

Условия эксплуатации:

- температура окружающей среды, °С

- относительная влажность, %

- атмосферное давление, мм рт. ст.

от -10 до +55 до 75 от 84 до 106,7

Средний срок службы, лет

25

Средняя наработка на отказ, ч

150 000

Продолжение таблицы 4.1

Наименование характеристики

Значение

Модульное устройство РЗА

Параметры электрического питания (блоки питания PS201, PS203, CB202)

напряжение переменного тока, В

100 / 115 / 230 (допустимый диапазон отклонений: от 80 до

265 В)

частота переменного тока, Гц

50 (допустимый диапазон отклонений: от 47 до 52 Гц)

напряжение постоянного тока, В

60/ 110 / 125 / 220 / 250 (допустимый диапазон отклонений: от 48 до 300 В)

24 / 48 (допустимый диапазон отклонений: от 19 до 60 В)

Потребляемая мощность, не более

Модульное устройство 1/3 без съемных модулей

Постоянное напряжение питания, Вт

13

Переменное напряжение питания, 230 В (50 Гц), ВА

33

Переменное напряжение питания, 115 В (50 Гц), ВА

24

Модуль расширения 1/6 для модульных устройств

Постоянное напряжение питания, Вт

3

Переменное напряжение питания, 230 В (50 Гц), ВА

6

Переменное напряжение питания, 115 В (50 Гц), ВА

6

Модуль расширения СВ202 для модульных устройств без съемных модулей

Постоянное напряжение питания, Вт

3,5

Переменное напряжение питания, 230 В (50 Гц), ВА

14

Переменное напряжение питания, 115 В (50 Гц), ВА

7

Съемный модуль

Постоянное напряжение питания, Вт

5

Переменное напряжение питания, 230 В (50 Гц), ВА

6

Переменное напряжение питания, 115 В (50 Гц), ВА

6

Габаритные размеры средства измерений (ВхШхД), мм, не более

1/1 19”

268x450x229

1/2 19”

268x225x229

1/3 19”

268x150x229

2/3 19”

268x375x229

2/3 19”

268x300x229

Окончание таблицы 4.1

Наименование характеристики

Значение

Масса, кг, не более

1/1 19”

15,5

1/2 19”

7,2

1/3 19”

4,4

2/3 19”

12,7

2/3 19”

9,9

Условия эксплуатации:

- температура окружающей среды, °С

- относительная влажность, %

- атмосферное давление, мм рт. ст.

от -10 до +55 до 75 от 84 до 106,7

Средний срок службы, лет

25

Средняя наработка на отказ, ч

150 000

Таблица 4.2 - Аппаратное обеспечение немодульных устройств 7**82

Модуль (плата)

Аналоговые измерительные каналы

IO101

IO102

IO103

Первая группа токовых входов (4 канала)

Х

Х

Х

Вторая группа токовых входов (4 канала)

Х

Первая группа входов напряжения (4 канала)

Х

Вторая группа входов напряжения (4 канала)

Блоки питания

PS101

Вариант 1 (постоянное напряжение)

от 24 до 48 В

Вариант 2 (постоянное напряжение)

от 60 до 125 В

Вариант 3 (постоянное или переменное напряжение)

от 110 до 250 В или от 100 до 230 В (50 Гц)

Таблица 4.3 - Аппаратное обеспечение модульных устройств 7**85/86/87, 6M*85/86

Модуль (плата)

1

2

Аналоговые измерительные каналы

IO201

IO215

IO202

IO214

IO208

IO203

IO210

IO211

IO212

Первая группа токовых входов (4 канала)

X

X

X

X

Вторая группа токовых входов (4 канала)

X

Первая группа входов напряжения (4 канала)

Х

X

X

Вторая группа входов напряжения (4 канала)

X

4 канала постоянного тока ±20 мА / напряжения ±10 В (высокоскоростные преобразователи)

X

8 каналов постоянного тока ±20 мА / напряжения ±10 В (высокоскоростные преобразователи)

Х

Блоки питания

PS201

PS203

CB202

Окончание таблицы 4.3

1

2

Вариант 1 (постоянное напряжение)

от 24 до 48 В

Вариант 2 (постоянное или переменное напряжение)

от 60 до 250 В или от 100 до 230 В (50 Гц)

Таблица 4.4 - Аппаратное обеспечение немодульных устройств 7SJ81

Модуль

(плата)

Аналоговые измерительные каналы

IO101

IO102

Первая группа токовых входов (4 канала)

Х

Х

Вторая группа токовых входов (4 канала)

Первая группа входов напряжения (4 канала)

Х

Вторая группа входов напряжения (4 канала)

Блоки питания

PS101

Вариант 1 (постоянное напряжение)

от 24 до 48 В

Вариант 2 (постоянное напряжение)

от 60 до 125 В

Вариант 3 (постоянное или переменное напряжение)

от 110 до 250 В или от 100 до 230 В (50 Гц)

Немодульные устройства и основной модуль модульных устройств имеют 2 универсальных слота для съемных модулей. Модуль расширения CB202 для модульных устройств имеет 3 таких слота. Съемные модули в зависимости от модели и назначения выполняют следующие задачи:

- интерфейсы связи: модули USART-* и ETH-*;

- датчики дуговой защиты: модуль ARC-*;

- 4-х канальный измерительный преобразователь ±20 мА: модуль ANAI-CA-4EL.

У стройства релейной защиты и автоматики с функциями измерений серии SIPROTEC 5 имеют 2 типа аналоговых токовых входа 1/5 А, определяемые моделью блока зажимов токовых цепей устройства:

- аналоговый токовый вход 1/5 А для функций релейной защиты - Релейный токовый вход;

- аналоговый токовый вход 1/5 А для задач измерений - Измерительный токовый вход.

Релейный токовый вход модульных устройств выполняется на номинальный ток 1/5 А и, в зависимости от модели устройства, обеспечивает рабочий диапазон 20^1ном или 100-!ном.

Релейный токовый вход немодульных устройств выполняется на номинальный ток 1/5 А и обеспечивает рабочий диапазон 50-1ном.

Измерительный токовый вход модульных и немодульных устройств выполняется на номинальный ток 1/5 А и обеспечивает рабочий диапазон 1,6^1ном.

В таблице 5.1 ниже приведена информация по моделям блоков зажимов токовых цепей устройства.

Таблица 5.1 - Блоки зажимов токовых цепей устройства и их обозначения

Блок зажимов

Обозначения блоков зажимов

Дисплей устройства

Этикетка на блоке зажимов

Код заказа

Модульные устройства

4 релейных токовых входа

TBC4PROTA

C73334A 1A18 *7*

P1Z512

3 релейных токовых входа +

1 измерительный токовый вход

TBC3PROTA1M

C73334A 1A18 *8*

P1Z529

4 измерительных токовых входа

TBC4M

C73334A 1A18 *9*

P1Z536

4 релейных токовых входа

TBC4PROTB

C73334A 1A18 *5*

P1Z1869

3 релейных токовых входа +

1 измерительный токовый вход

TBC3PROTB1M

C73334A 1A18 *6*

P1Z1647

По способу монтажа (установки) устройства релейной защиты и автоматики с функциями измерений серии SIPROTEC 5 делятся на:

- утопленный монтаж в лицевую панель;

- крепление на монтажном основании со встроенной панелью управления;

- крепление на монтажном основании с вынесенной панелью управления.

Таблица 5.2 - Характеристики токовых входов

Параметр

Значение

Номинальная частота

50/60 Гц

Потребляемая мощность одним каналом при номинальном токе

0,1 В^А

Термическая стойкость

500 А в течение 1 с

150 А в течение 10 с

30 А в течение 2 мин

25 А в течение 3 мин

20 А продолжительно (20-!ном /4'!ном)

Динамическая стойкость

1250 А

Длительность цикла измерения и опроса

100 мкс

Таблица 5.3 - Характеристики входов по напряжению

Параметр

Значение

Номинальная частота

50/60 Гц

Потребляемая мощность одним каналом при номинальном напряжении

0,1 В^А

Термическая стойкость

2,3 •ином (230 В) продолжительно

Длительность цикла измерения и опроса

100 мкс

Таблица 5.4 - Характеристики измерительных преобразователей ±20 мА съемного модуля ANAI-CA-4EL

Параметр

Значение

Класс изоляции

Безопасное сверхнизкое напряжение (МЭК 60255-27)

Количество каналов

4

Рабочий диапазон

от -24 до +24 мА (пост.)

Входное сопротивление

140 Ом

Допустимая разность потенциалов между каналами

20 В (пост.)

Гальваническая изоляции от земли/корпуса

700 В (пост.)

Допустимая перегрузка

100 мА (пост.) продолжительно

Период опроса

200 мс

Таблица 5.5 - Характеристики высокоскоростных каналов постоянного напряжения модулей

IO210 и IO212

Параметр

Значение

1

2

Класс изоляции

IO210: Сверхнизкое напряжение (МЭК 60255-27)

IO212: Безопасное сверхнизкое напряжение (МЭК 60255-27)

Количество каналов

IO210: 4

IO212: 8

Рабочий диапазон

от -10 до +10 В (пост.)

Входное сопротивление

48 кОм

Напряжение испытания изоляции между каналами

3,5 кВ (пост.)

Напряжение испытания изоляции на корпус/землю

3,5 кВ (пост.)

Максимальное допустимое напряжение на измерительном входе

300 В

Допустимая перегрузка

20 В (пост.) продолжительно

Период опроса

62,5 мкс

Устройства релейной защиты и автоматики с функциями измерений серии SIPROTEC 5

имеют внутренний таймер (внутренние часы) для регистрации событий и процессов во время работы. Часы питаются от встроенных аккумуляторов и продолжают отсчет в условиях отсутствия внешнего питания. Характеристики устройств в части контроля времени и регистрации событий приведены в таблице 6.

Таблица 6 - Характеристики внутренней регистрации событий

Параметр

Значение

Точность хода внутренних часов без внешней синхронизации, с/сутки, не хуже

±1,0

Календарная и инструментальная синхронизация внутренних часов со временем UTC от внешнего источника точного времени с точностью, мс, не хуже

±1,0

Количество внешних каналов синхронизации

2

Резервирование каналов синхронизации

Да

Присвоение меток времени аналоговому сигналу с точностью, мс

±1,0

Регистрация событий с точностью, мс

±1,0

Знак утверждения типа

наносится типографским способом на титульные листы руководства по эксплуатации.

Комплектность

Таблица 7 - Комплектность средства измерений

Наименование

Обозначение

Количество

Устройство РЗА серии SIPROTEC 5

—1)

1 шт.

Комплект принадлежностей

—1)

1 шт.

Методика поверки

МП-075/11-2018 с изменением №1

1 экз. 2)

Руководство по эксплуатации

1 экз.2)

1) - Обозначение, состав, комплектность и функциональные особенности устройства зависят от кода заказа

2) - может поставляться в электронном виде

Сведения о методах измерений

приведены в разделе «Измеряемые величины, величины энергии и контроль первичной системы» руководства по эксплуатации.

Нормативные документы

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний

ГОСТ 26.205-88 Комплексы и устройства телемеханики. Общие технические условия

Смотрите также

76276-19
U4164А Модули логических анализаторов
Компания "Keysight Technologies Malaysia Sdn. Bhd.", Малайзия
Модули логических анализаторов И4164А (далее - модули) предназначены для измерений параметров цифровых, импульсных сигналов и анализа логических состояний микропроцессорных и интерфейсных устройств.
76277-19
6630 Анализаторы импеданса прецизионные
Фирма "Microtest Corporation", Тайвань
Анализаторы импеданса прецизионные серии 6630 (далее - анализаторы) предназначены для измерений параметров пассивных элементов электрических цепей (Z - полное сопротивление, Y - полная проводимость, 9 - фазовый угол, RS - электрическое сопротивление...
76278-19
ЭМИС-Имитатор 500 Имитаторы расхода
ЗАО "Электронные и механические измерительные системы", г.Челябинск
Имитаторы расхода «ЭМИС-Имитатор 500» (далее - имитатор) предназначены для воспроизведения напряжения постоянного тока, имитирующего выходной сигнал первичного преобразователя расхода расходомеров электромагнитных «ЭМИС-МАГ 270», изготавливаемых ЗАО...
76279-19
ОКТОПУС-Л (OCTOPUS-L) Комплексы измерительно-вычислительные
ООО "Системы Нефть и Газ", г.Щелково
Комплексы измерительно-вычислительные «ОКТОПУС-Л» («OCTOPUS-L») (далее -ИВК) предназначены для измерений и преобразования параметров входных электрических сигналов (токовых, импульсных, частотных), поступающих от измерительных преобразователей, в зна...
Комплексы автоматизированные программно-технические измерения, управления и защиты промышленного назначения, тип SYMPHONY PLUS серия SD (S+ серия SD) (далее -комплексы) предназначены для измерений и измерительных преобразований аналоговых сигналов си...
