Имитаторы расхода ЭМИС-Имитатор 500
| Номер в ГРСИ РФ: | 76278-19 |
|---|---|
| Производитель / заявитель: | ЗАО "ЭМИС", г.Челябинск |
Имитаторы расхода «ЭМИС-Имитатор 500» (далее - имитатор) предназначены для воспроизведения напряжения постоянного тока, имитирующего выходной сигнал первичного преобразователя расхода расходомеров электромагнитных «ЭМИС-МАГ 270», изготавливаемых ЗАО «ЭМИС» (далее - расходомер).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 76278-19 |
| Наименование | Имитаторы расхода |
| Модель | ЭМИС-Имитатор 500 |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 27.09.2024 |
Производитель / Заявитель
ЗАО "Электронные и механические измерительные системы", г.Челябинск
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 27 |
| Найдено поверителей | 4 |
| Успешных поверок (СИ пригодно) | 25 (93%) |
| Неуспешных поверок (СИ непригодно) | 2 (7%) |
| Актуальность информации | 21.04.2024 |
Поверители
Скачать
| 76278-19: Описание типа СИ | Скачать | 81.5 КБ | |
| 76278-19: Методика поверки 500.00.00.МП | Скачать | 3.1 MБ |
Описание типа
Назначение
Имитаторы расхода «ЭМИС-Имитатор 500» (далее - имитатор) предназначены для воспроизведения напряжения постоянного тока, имитирующего выходной сигнал первичного преобразователя расхода расходомеров электромагнитных «ЭМИС-МАГ 270», изготавливаемых ЗАО «ЭМИС» (далее - расходомер).
Описание
Принцип действия имитаторов основан на воспроизведении значений напряжения постоянного тока (0,1675; 0,8375; 1,675 мВ), имитирующих скорость потока жидкости (1, 5, 10 м/с).
Конструктивно имитаторы выполнены в корпусе для настольного исполнения с размещенной внутри него электронной платой.
На лицевой панели корпуса имеются: три индикатора, трехпозиционный переключатель выбора направления потока, трехпозиционный переключатель выбора значения воспроизведения напряжения постоянного тока. На верхней грани корпуса расположен разъем для подключения согласующего кабеля.
Имитаторы обеспечивают имитацию фиксированных значений скорости потока жидкости при поверке расходомеров.
Общий вид имитаторов представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения наклейки изготовителя представлены на рисунке 2.
Рисунок 1 - Общий вид ЭМИС-Имитатор 500

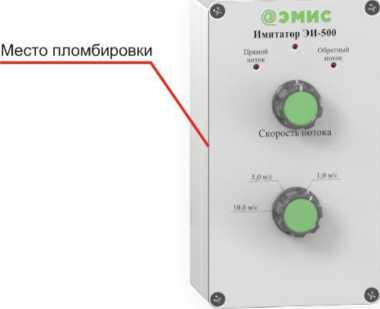

Рисунок 2 - Место пломбирования
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Воспроизводимые значения напряжения постоянного тока, мВ |
0,1675; 0,8375; 1,675 |
|
Пределы допускаемой относительной погрешности при воспроизведении напряжения постоянного тока, % |
±0,15 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение элемента питания, В |
9 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа |
от +10 до +30 от 5 до 85 от 84 до 106,7 |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
160х90х100 |
|
Масса, кг, не более |
2 |
Знак утверждения типа
наносится на корпус имитатора любым технологическим способом, обеспечивающим четкое изображение этого знака, его стойкость к внешним воздействующим факторам, а также сохраняемость, и на титульном листе руководства по эксплуатации типографским способом.
Комплектность
Таблица 3 - Комплектность имитаторов
|
Наименование |
Обозначение |
Количество |
|
Имитатор расхода «ЭМИС-Имитатор 500» |
- |
1 шт. |
|
Руководство по эксплуатации |
500.00.00.РЭ |
1 экз. |
|
Методика поверки |
500.00.00.МП |
1 экз. на партию |
Поверка
осуществляется по документу 500.00.00.МП «ГСИ. Имитаторы расхода «ЭМИС-Имитатор 500». Методика поверки», утвержденному ЗАО КИП «МЦЭ» 29.05.2019 г.
Основные средства поверки:
- рабочий эталон 3-го разряда по ГОСТ 8.027-2001 (нановольтметр);
- рабочий эталон 2-го разряда по ГПС, утвержденной приказом Росстандарта от 15 февраля 2016 г. № 146 (мера электрического сопротивления);
- рабочий эталон 2-го разряда по ГПС, утвержденной приказом Росстандарта от 1 октября 2018 г. № 2091 (источник тока).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых имитаторов с требуемой точностью.
Знак поверки наносится в соответствующий раздел руководства по эксплуатации и/или на бланк свидетельства о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ТУ 26.51.53-087-14145564-2019. Имитатор расхода «ЭМИС-Имитатор 500». Технические условия
