Преобразователи расхода электромагнитные ПРЭМ

Номер в ГРСИ РФ: 76327-19
Производитель / заявитель: ООО "ИВТрейд", г. Санкт-Петербург
Скачать
76327-19: Описание типа
2022-76327-19.pdf
Скачать 574 КБ
76327-19: Методика поверки
2022-mp76327-19.pdf
Скачать 3.7 MБ
Нет данных о поставщике
Поверка
Преобразователи расхода электромагнитные ПРЭМ поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Преобразователи расхода электромагнитные ПРЭМ (далее - преобразователи) предназначены для измерений и преобразований в выходные электрические сигналы объемного расхода и объема электропроводящих жидкостей с удельной электропроводностью среды от 10-3 до 10 См/м.

Информация по Госреестру

Основные данные
Номер по Госреестру 76327-19
Действует по 04.10.2029
Наименование Преобразователи расхода электромагнитные
Модель ПРЭМ
Код идентификации производства ОС
СИ не соответствует критериям подтверждения производства на территории РФ в соответствии с постановлением №719
Характер производства Серийное
Идентификатор записи ФИФ ОЕИ e9aedcb1-3cf2-a5fd-1537-4663749ed122
Производитель / Заявитель

Общество с ограниченной ответственностью «ИВТрейд» (ООО «ИВТрейд»), г. Санкт-Петербург

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки
4 года
Зарегистрировано поверок
Найдено поверителей
Успешных поверок (СИ пригодно) 99601 (100%)
Неуспешных поверок (СИ непригодно) 189 (0 %)
Актуальность информации 03.05.2026
Найти результаты поверки
Указан в паспорте или на самом приборе

Поверители

КтоПоверит
Онлайн-сервис метрологических услуг
Преобразователи расхода электромагнитные ПРЭМ поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Скачать

76327-19: Описание типа
2022-76327-19.pdf
Скачать 574 КБ
76327-19: Методика поверки
2022-mp76327-19.pdf
Скачать 3.7 MБ

Описание типа

Назначение

Преобразователи расхода электромагнитные ПРЭМ (далее - преобразователи) предназначены для измерений и преобразований в выходные электрические сигналы объемного расхода и объема электропроводящих жидкостей с удельной электропроводностью среды от 10-5 до 10 См/м.

Описание

Принцип действия преобразователей основан на явлении индуцирования ЭДС в движущемся в магнитном поле проводнике — измеряемой среде.

Индуцируемая ЭДС, значение которой пропорционально расходу (скорости) измеряемой среды, воспринимается электродами и поступает на электронный блок преобразования, выполняющий обработку сигнала в соответствии с установленными алгоритмами.

Конструктивно преобразователи состоят из измерительного участка и электронного блока (ЭБ).

Измерительный участок представляет собой футерованный защитным материалом отрезок трубопровода из немагнитной стали, конструктивно выполненный во фланцевом или в бесфланцевом - типа «сэндвич» исполнениях. Измерительный участок заключен в кожух, защищающий элементы магнитной системы преобразователя.

Преобразователи могут применяться в составе теплосчетчиков и измерительных систем, предназначенных для измерений параметров теплоносителя в водяных системах теплопотребле-ния.

Преобразователи имеют различные конструктивные исполнения (рис. 1), определяющие способы монтажа на трубопроводе.

а) Исполнение «сэндвич без защиты футеровки

б) Исполнение «сэндвич» с защитой футеровки

в) Фланцевое исполнение

Рисунок 1 - Общий вид конструктивных исполнений преобразователей

ЭБ преобразователей выполнен в герметичном корпусе и имеет различные конструктивные исполнения (рис. 2), обеспечивающих представление информации, как на внешние устройства, так и встроенный в ЭБ индикатор.

Сверху электронной платы установлена защитная крышка, обеспечивающая доступ к клеммникам и предотвращающая несанкционированное вмешательство в работу преобразователя.

Защитная крышка

Исполнение L2

Исполнение R

с индикатором

с интерфейсом RS-485

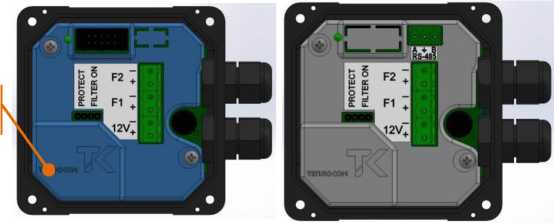

Рисунок 2 -Общий вид конструктивных исполнений ЭБ с защитной крышкой

Исполнение T

с токовым выходом

Для предотвращения несанкционированного вмешательства в работу преобразователя предусмотрены способы защиты, блокирующие изменение метрологических характеристик, внесение изменений в электронный модуль, отключение соединительных линий, демонтаж преобразователя.

Защита от изменения метрологических характеристик, от внесения изменений в электронный модуль, от отключения соединительных линий обеспечивается пломбированием по рисунку 3:
