Датчики угла наклона волоконно-оптические
| Номер в ГРСИ РФ: | 76329-19 |
|---|---|
| Производитель / заявитель: | ООО "Инверсия-Сенсор", г.Пермь |
Датчики угла наклона волоконно-оптические (далее по тексту - датчики) предназначены для измерений изменения угла наклона от нормали при изменении положения измеряемых объектов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 76329-19 |
| Действует | по 04.10.2029 |
| Наименование | Датчики угла наклона волоконно-оптические |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 5a0a4ec1-3954-ebeb-5704-5368b3182589 |
Производитель / Заявитель
Общество с ограниченной ответственностью «Инверсия-Сенсор» (ООО «Инверсия-Сенсор»), г. Пермь
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 119 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
76329-19: Описание типа
2024-76329-19.pdf
|
Скачать | 340.5 КБ | |
|
76329-19: Методика поверки
2024-mp76329-19.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Датчики угла наклона волоконно-оптические (далее - датчики) предназначены для измерений углов наклона от нормали при изменении положения измеряемых объектов.
Описание
Принцип измерений углов наклона при изменении положения измеряемых объектов основан на изменении длины волны излучения под действием деформации брэгговской решетки, нанесенной на оптическое волокно, вызванной наклоном маятника под действием измеряемого углового положения.
Конструктивно датчики состоят из корпуса, в котором расположены чувствительные элементы - волоконные брэгговские решетки.
К данному типу датчиков относятся датчики угла наклона волоконно-оптические следующих модификаций: А541, А542, А545.
Модификации различаются диапазоном и нормируемой погрешностью измерений и конструктивным исполнением:
- датчики A541 и А542 содержат два чувствительных элемента, приклеенные к упругим элементам датчика. При изменении угла наклона в части конструкции, связанной с маятником, происходит упругая деформация, которая передаётся на чувствительные элементы. Температурная компенсация обеспечивается конструктивно. Датчик модификации А542 имеет меньшие размеры корпуса.
- датчик А545 содержит два чувствительных элемента. На один из чувствительных элементов передается упругая деформация при изменении угла наклона. Второй элемент предназначен для температурной компенсации показаний, связанных с влиянием температуры на размеры чувствительного элемента. Эти изменения не связаны с измерением деформации и исключаются из показаний.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из латинских букв и арабских цифр, наносится на маркировочную наклейку, расположенную на корпусе датчика.
Заводской номер имеет следующую структуру:
XXXX-YYYY-YYY,
где XXXX - наименование модификации и может принимать значения A541, A542, A545;
YYYY-YYY - порядковый номер датчика
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование датчиков от несанкционированного доступа не производится. В процессе эксплуатации датчики не предусматривают внешних механических и электронных регулировок.
Общий вид датчиков представлен на рисунке 1.
Общий вид маркировочной таблички представлен на рисунке 2.
а) б)
в)

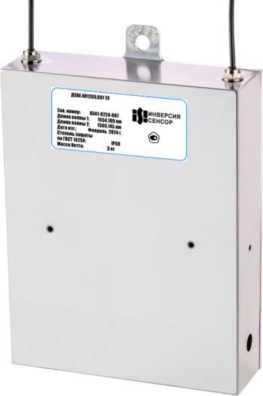

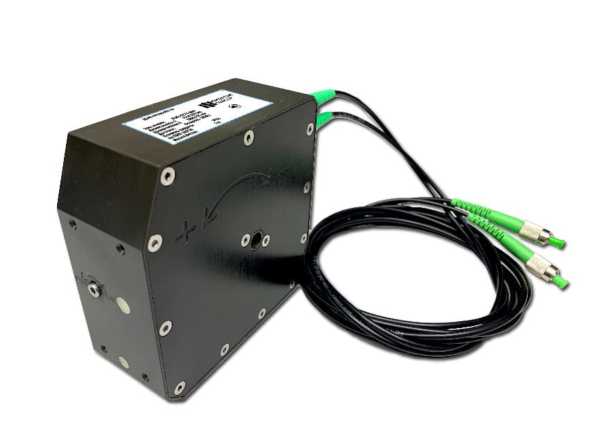

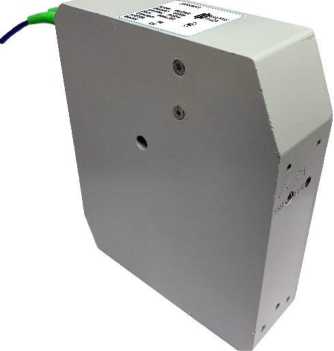

Рисунок 1 - Общий вид датчиков угла наклона волоконно-оптических: а) модификация А541; б) модификация А542;
в) модификация А545
ДСАЕ401269001 ТУ
Место указания заводского номера
Зав.номёВГ*‘ А54_-Длина волны! Длина волны 2: Дата изг.: ______
Степень защиты ПО ГОСТ 14254: Масса Нетто:
IP68 ____КГ
нм нм
г.

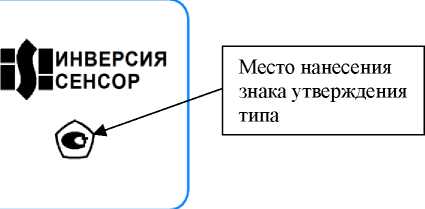

Рисунок 2 - Общий вид маркировочной таблички
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
Модификация |
А541 |
А542 |
А545 |
|
Диапазон измерений углов наклона, градус1) |
от -5 до +5 |
от -0,5 до +0,5 | |
|
Пределы допускаемой абсолютной погрешности измерений углов наклона, градус |
±0,05 |
±0,01 | |
|
1) Здесь и далее по тексту: градус единица измерений плоского угла | |||
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон центральных длин волн, нм |
От 1500 до 1600 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от —20 до +80 |
|
- относительная влажность воздуха, % |
от 45 до 80 |
|
Срок службы, лет |
10 |
|
Наработка на отказ, ч |
75 000 |
|
Габаритные размеры (Длина^ШиринахВысота), мм, не более | |
|
- модификации А541 |
220,0x140,0x42,5 |
|
- модификации А542 |
101x101x43 |
|
- модификации А545 |
156,0x130,0x42,4 |
|
Масса, кг, не более | |
|
- модификации А541 |
2,9 |
|
- модификации А542 |
1,0 |
|
- модификации А545 |
3,2 |
Знак утверждения типа
наносится типографским способом на маркировочную табличку датчика и титульный лист руководства по эксплуатации.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Датчик угла наклона волоконно-оптический* |
- |
1 шт. |
|
Комплект монтажных частей |
- |
1 шт. |
|
Паспорт |
ДСАЕ.401269.002 ПС |
1 экз. |
|
Руководство по эксплуатации |
ДСАЕ.401269.002 РЭ |
1 экз. |
|
* - модификация определяется договором поставки | ||
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» документа «Датчики угла наклона волоконно-оптические. Руководство по эксплуатации».
Нормативные документы
Государственная поверочная схема для средств измерений плоского угла, утвержденная приказом Росстандарта от 26 ноября 2018 г. № 2482;
ДСАЕ.401269.001ТУ «Датчики угла наклона волоконно-оптические. Технические условия».
