Преобразователи вибрации STT41-Ex
| Номер в ГРСИ РФ: | 76342-19 |
|---|---|
| Производитель / заявитель: | Фирма "Far East Vibration (Beijing) System Engineering Technology Co., Ltd.", Китай |
Преобразователи вибрации STT41-Ex (далее по тексту - преобразователи) предназначены для преобразований механических колебаний в выходные аналоговые сигналы напряжения постоянного тока или силы постоянного тока.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 76342-19 |
| Действует | по 04.10.2024 |
| Наименование | Преобразователи вибрации |
| Модель | STT41-Ex |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 978866ac-7336-74b1-3970-18e456d7b2cf |
Производитель / Заявитель
Фирма "Far East Vibration (Beijing) System Engineering Technology Co., Ltd.", КИТАЙ
КИТАЙ
Поверка
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 927 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
76342-19: Описание типа
2021-76342-19.pdf
|
Скачать | 292.2 КБ | |
|
76342-19: Методика поверки
2021-mp76342-19.pdf
|
Скачать | 2.7 MБ |
Описание типа
Назначение
Преобразователи вибрации STT41-Ex (далее по тексту - преобразователи) предназначены для преобразований механических колебаний в выходные аналоговые сигналы напряжения постоянного тока или силы постоянного тока.
Описание
Принцип действия преобразователей основан на измерении уровня и частоты возникновения абсолютной вибрации контролируемого объекта, как самостоятельно, так и в составе автоматизированных систем вибродиагностики и виброзащиты механизмов, совершающих вращательные и возвратно-поступательные движения, и преобразовании механических колебаний в пропорциональные выходные аналоговые сигналы напряжения постоянного тока или силы постоянного тока.
По типу параметра регистрации преобразователь является изделием, измеряющим виброскорость.
Преобразователи состоят из следующих частей, расположенных в едином корпусе: датчика вибрации, материнской платы для регулирования и преобразования сигнала и детали нагрева.
Корпус преобразователей выполнен из литого алюминия, нижняя неподвижная часть выполнена из нержавеющей стали, а впускное соединение - из нержавеющей стали.
Заводской номер наносится на маркировочную табличку методом штамповки в виде цифрового кода.
Общий вид преобразователей представлен на рисунке 1.
Нанесение знака поверки на приборы не предусмотрено.
Пломбирование преобразователей не предусмотрено.

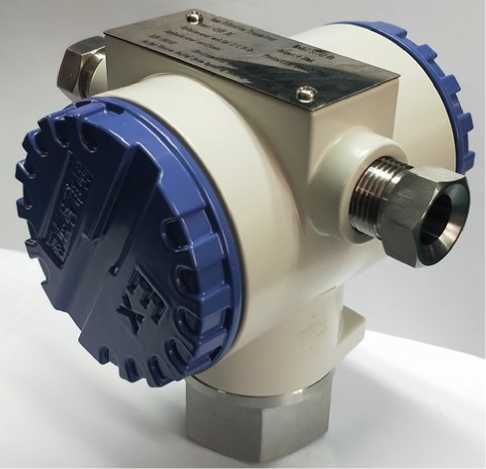

Рисунок 1 - Общий вид преобразователей
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики преобразователей
|
Наименование характеристики |
Значение |
|
Диапазон преобразований среднеквадратического значения виброскорости, мм/с: - в диапазоне частот от 2 до 1000 Гц - в диапазоне частот от 10 до 1000 Гц |
от 0 до 50,8 от 0 до 50,8 |
|
Диапазон выходного сигнала силы постоянного тока, мА |
от 4 до 20 |
|
Номинальный коэффициент масштабного преобразования среднеквадратического значения виброскорости на базовой частоте 80 Гц для выходного сигнала силы постоянного тока, мА/(мм^с-1) |
0,315 |
|
Пределы допускаемого отклонения коэффициента преобразования среднеквадратического значения виброскорости для выходного сигнала силы постоянного тока, % |
±5 |
|
Диапазон выходного сигнала напряжения постоянного тока, В |
от 1 до 5 |
|
Номинальный коэффициент масштабного преобразования среднеквадратического значения виброскорости на базовой частоте 80 Гц для выходного сигнала напряжения постоянного тока, В/(мм^с-1) |
0,079 |
|
Пределы допускаемого отклонения коэффициента преобразования среднеквадратического значения виброскорости для выходного сигнала напряжения постоянного тока, % |
±5 |
|
Неравномерность амплитудно-частотной характеристики, дБ: - в диапазоне частот от 2 до 1000 Г ц - в диапазоне частот от 10 до 1000 Г ц |
±3 ±3 |
|
Нелинейность амплитудной характеристики на базовой частоте 80 Гц, % |
±3 |
|
Относительный коэффициент поперечного преобразования, % |
±10 |
Таблица 2 - Основные технические характеристики преобразователей
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
от 21,6 до 26,4 |
|
Рабочие условия измерений: -температура окружающего воздуха, °С -относительная влажность окружающего воздуха, % |
от -52 до +40 до 95 |
|
Габаритные размеры (длинахтолщинахвысота), мм, не более |
132х117х134 |
|
Маркировка взрывозащиты |
ExdIICT4Gb |
|
Масса, кг, не более |
2 |
|
Средняя наработка на отказ, ч |
500000 |
|
Средний срок службы, лет |
20 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и на табличку на корпусе преобразователя.
Комплектность
Таблица 3 - Комплектность преобразователей
|
Наименование |
Обозначение |
Количество |
|
Преобразователь вибрации STT41-Ex |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе №1 «Краткое описание» руководства по эксплуатации.
Нормативные документы
ГОСТ 30296-95 «Аппаратура общего назначения для определения основных параметров вибрационных процессов»
