Комплексы аппаратно-программные Поток

Назначение

Комплексы аппаратно-программные «Поток» (только в исполнении «Поток-ПДД», далее комплексы) предназначены для измерений автоматическом режиме скорости движения транспортных средств (далее ТС) в зоне контроля и на контролируемом участке дороги, определения текущего времени, синхронизированного с национальной шкалой времени Российской Федерации UTC(SU), координат в плане места расположения комплексов.

Описание

Принцип действия комплексов:

- при измерении скорости в зоне контроля основан на измерении расстояния, пройденного ТС в зоне контроля и времени, за который ТС проходит данное расстояние;

- при измерении скорости движения ТС на контролируемом участке основан на измерении времени, за который ТС проходит расстояние от точки фиксации в зоне контроля на въезде до точки фиксации в зоне контроля на выезде с контролируемого участка дороги;

- при определении текущих значений времени и координат основан на получении значений времени национальной шкалы координированного времени UTC (SU) и значений координат от приемника глобальной спутниковой системы ГЛОНАСС/GPS.

Комплекс состоит из вычислителя, от одного до двух видеодатчиков, до двух ИК-прожекторов, блока питания.

Видеодатчик  конструктивно  представляет  из себя видеокамеру в защитном

герметичном термокожухе.

Вычислитель конструктивно  выполнен в ударопрочном пылевлагозащищенном

корпусе.

Блок питания конструктивно выполнен в ударопрочном пылевлагозащищенном корпусе.

Комплексы размещаются стационарно и предназначены для работы в непрерывном режиме в течение неограниченного промежутка времени, размещаются на опорах, стойках и других элементах обустройства автомобильных дорог.

Комплексы защищены от несанкционированного вскрытия специальными защитными пломбами, разрушающимися при попытке их удаления или вскрытия корпуса комплексов.

Маркировка комплексов наносится на вычислитель, видеодатчик и блок питания и содержит: наименование и заводской номер комплекса, наименование изготовителя или его товарный знак, дату изготовления, знак утверждения типа.

Заводской номер комплексов наноситься на наклейку, расположенную на корпусе вычислителя, видеодатчика и блока питания, путем термотрансферной печати (полиграфическим способом) в буквенно-цифровом формате.

Нанесение знака поверки на корпус составных частей комплексов не предусмотрено.

Функционально комплексы, используя алгоритмы машинного зрения и искусственного интеллекта (нейронная сеть), применяются для выявления и фиксации правонарушений: превышение установленной скорости движения ТС; проезд на запрещающий сигнал светофора; невыполнение требования ПДД об остановке перед стоп-линией при запрещающем сигнале светофора; невыполнение требования ПДД уступить дорогу пешеходам или иным участникам дорожного движения; выезд в нарушение ПДД на полосу, предназначенную для встречного движения; нарушение правил проезда через железнодорожные переезды; выезд на железнодорожный переезд при запрещающем сигнале светофора; нарушение правил остановки или стоянки ТС; выезд на перекресток или пересечение проезжей части дороги в случае образовавшегося затора; движение ТС в нарушение требований, предписанных дорожными знаками или разметкой проезжей части дороги (обочины, газоны, тротуары, велодорожки, полосы для движения маршрутных TC, полосы для реверсивного движения, знак стоп, трамвайные пути, пересечения в нарушение ПДД линий разметки, поворот из второго ряда, разворот в неположенном месте); несоблюдение требований, предписанных дорожными знаками, запрещающими движение грузовых ТС; движение ТС во встречном направлении по дороге с односторонним движением; нарушение правил пользования внешними световыми приборами; нарушение правил применения ремней безопасности; нарушение правил пользования телефоном водителем ТС во время движения; нарушение требований об обязательном прохождении технического осмотра; нарушение требований об обязательном страховании гражданской ответственности владельцев ТС; установка на TC без соответствующего разрешения спецсигналов или опознавательного фонаря такси; несоблюдение дистанции к впереди движущемуся ТС; движение ТС с разрешенной массой TC по полосам в нарушение ПДД и прочих нарушений ПДД приближающихся и удаляющихся TC, двигающихся в плотном потоке во всей зоне контроля с формированием пакета данных по каждому TC с внесением времени фиксации и координат установки комплексов.

Общий вид составных частей комплексов приведен на рисунке 1.

Места пломбирования, маркировки, нанесения знака утверждения типа и заводского номера приведены на рисунке 2.

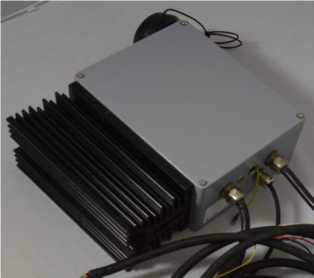

Вычислитель

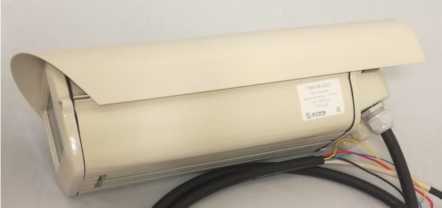

Видеодатчик

Блок питания

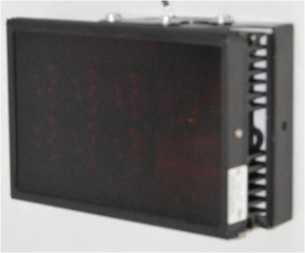

ИК-прожектор

Рисунок 1 - Общий вид составных частей комплексов

Места установки пломб

Видеодатчик

Места маркировки, нанесения знака утверждения типа и заводского номера

Вычислитель

Блок питания

Рисунок 2 - Места пломбирования, маркировки, нанесения знака утверждения типа и заводского номера

Программное обеспечение

Программное обеспечение (далее ПО) «Поток ПДД» комплексов содержит метрологически значимую часть Rossi.Potok.MC.App.dll. Метрологически значимая часть ПО «Поток ПДД» обеспечивает: определение координат местоположения комплекса в плане, определение текущего времени, измерение скорости ТС в зоне контроля и на контролируемом участке дороги.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.

Таблица 1- Идентификационные данные метрологически значимой части ПО

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Продолжение таблицы 3

Знак утверждения типа

на корпус вычислителя, видеодатчика и блока питания в виде наклейки; на титульный лист паспорта методом печати.

Комплектность

Таблица 4 - Комплект поставки Комплекса

*- по заказу

Сведения о методах измерений

приведены в разделе 1 «Назначение» документа РЭ 4012-002-16541985-2012 «Комплексы аппаратно-программные «Поток» (исполнение «Поток-ПДД»). Руководство по эксплуатации».

Нормативные документы

ТУ 4012-002-16541985-2012 «Аппаратно-программный комплекс «Поток».

Технические условия».
