Спектрофотометры Datacolor 600 (далее - спектрофотометры) предназначены для измерений цветовых характеристик (координаты цвета, координаты цветности) сыпучих или твердых тел в отраженном свете.

Информация по Госреестру

Основные данные
Номер по Госреестру 76363-19
Наименование Спектрофотометры
Модель Datacolor 600
Страна-производитель КИТАЙ
Срок свидетельства (Или заводской номер) на 3 шт. с зав.№ 8806308, 8806147, 8806149
Производитель / Заявитель

Фирма "Datacolor Technology Souzhou Co. Ltd.", Китай

КИТАЙ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 9
Найдено поверителей 2
Успешных поверок (СИ пригодно) 9 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 17.11.2024

Поверители

Скачать

76363-19: Описание типа СИ Скачать 152.6 КБ
76363-19: Методика поверки МП 006.М4-19 Скачать 6.4 MБ

Описание типа

Назначение

Спектрофотометры Datacolor 600 (далее - спектрофотометры) предназначены для измерений цветовых характеристик (координаты цвета, координаты цветности) сыпучих или твердых тел в отраженном свете.

Описание

Принцип действия спектрофотометров основан на измерении координат цвета и координат цветности образцов спектральным методом с возможностью одновременного расчета данных измерений по методу с учетом и без учета компонентов зеркальности, что обеспечивается за счет применения двух источников света. Один источник света диффузного типа, который позволяет получать данные по методу с учетом компонентов зеркальности, когда он пульсирует. Второй источник света активирует цифровое управление зеркально отраженными лучами света. Данные, полученные во время пульсирующего освещения от этого источника и данные, полученные, когда данный источник света вспыхивает, можно использовать для расчетов по методу без учета компонентов зеркальности.

Конструктивно спектрофотометр выполнен в виде моноблока и состоит из трех основных зон: освещения, приема и считывания. В качестве источников излучения используются ксеноновые импульсные лампы, свет от которых рассеивается в фотометрической сфере и равномерно освещает образец. Свет, отраженный от поверхности образца под углом 8°, проходит сквозь камеру пропускания, принимается оптической системой измерения образца и направляется на чувствительный элемент. Свет, рассеянный внутри фотометрической камеры, принимается через оптическое волокно системы мониторинга освещения и направляется на чувствительный элемент. Свет, идущий от оптоволокна системы измерения образца и от оптоволокна системы мониторинга освещения, разделяется на каждый из компонентов указанного диапазона длин волн и проецируется на секции матрицы чувствительных элементов, которые преобразуют свет в пропорциональные токи и выводят эти токи на схему аналоговой обработки. С помощью аналогового цифрового преобразователя (далее - АЦП) рассчитываются координаты цвета и цветности образца в различных колориметрических системах для различных источников света.

Общий вид спектрофотометров, с обозначением места нанесения маркировки и знака поверки, представлен на рисунке 1.

Пломбирование спектрофотометров не предусмотрено.

нанесения

знака поверки

Места нанесения маркировки

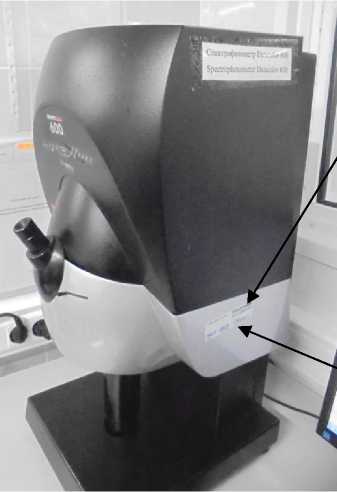

Рисунок 1 - Общий вид спектрофотометров с обозначением мест нанесения маркировки и знака поверки

Программное обеспечение

Управление спектрофотометрами и обработка результатов измерений осуществляется с помощью специального программного продукта Datacolor TOOLS. Программное обеспечение (далее по тексту - ПО) служит для настройки спектрофотометров, визуального анализа экспериментальных данных, анализа и обработки полученных данных.

Программное обеспечение размещается в энергонезависимой памяти персонального компьютера.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Datacolor TOOLS

Номер версии (идентификационный номер) ПО

2.0.9 и выше

Цифровой идентификатор ПО

-

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений координат цвета: X

Y

Z

от 2,5 до 109,0 от 1,4 до 95,0 от 1,7 до 107,0

Пределы допускаемой абсолютной погрешности измерений координат цвета AX = A Y = AZ

±1,0

Диапазон измерения координат цветности: x

y

от 0,004 до 0,734 от 0,005 до 0,834

Пределы допускаемой абсолютной погрешности измерений координат цветности

±0,007

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Спектральный диапазон, нм

от 360 до 740

Геометрия освещения /наблюдения

D/80

Диаметр области измерений, мм

17

Время измерения, с, не более

1,5

Источник света

импульсные ксеноновые лампы

Габаритные размеры, мм, не более: - высота

- ширина

- длина

630

330

280

Масса, кг, не более

30

Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц

от 100 до 240 от 50 до 60

Условия эксплуатации:

- температура окружающего воздуха, оС

- относительная влажность воздуха, %, не более

от +15 до +25

80

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации печатным методом и на корпус спектрофотометров методом наклеивания.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Спектрофотометры Datacolor 600

зав. № 8806308, зав. № 8806149, зав. № 8806147

3 шт.

Белая калибровочная пластина

-

1 шт.

Коробка для калибровки нуля (черный калибровочный стандарт)

-

1 шт.

Зеленый контрольный образец

-

1 шт.

Измерительные апертуры (3,9 и 30 мм)

-

3 шт.

Адаптер сетевого питания

-

1 шт.

USB-кабель для подключения спектрофотометра к компьютеру (3 м)

-

1 шт.

Пылезащитный чехол

-

1 шт.

Сумка для переноски вспомогательных принадлежностей

-

1 шт.

Персональный компьютер

-

1 шт.

CD-диск с программным обеспечением Datacolor TOOLS

-

1 шт.

Руководство по эксплуатации

-

1 экз.

Методика поверки

МП 006.М4-19

1 экз.

Поверка

осуществляется по документу МП 006.М4-19 «ГСИ. Спектрофотометры Datacolor 600. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 30 января 2019 г.

Основные средства поверки:

- рабочий эталон единиц координат цвета и координат цветности в соответствии с поверочной схемой «Государственная поверочная схема для средств измерений координат цвета и координат цветности, белизны, блеска», утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 27 ноября 2018 г. № 2516.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на корпус спектрофотометров (место нанесения указано на рисунке 1).

Сведения о методах измерений

приведены в эксплуатационном документе

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 27 ноября 2018 г. № 2516 Государственная поверочная схема для средств измерений координат цвета и координат цветности, белизны, блеска

Техническая документация «Datacolor Technology Souzhou Co.Ltd.», Китай
