Газосигнализаторы СЕНС СГ-А2
| Номер в ГРСИ РФ: | 76364-19 |
|---|---|
| Категория: | Газоанализаторы |
| Производитель / заявитель: | ООО НПП "Сенсор", г.Заречный |
Газосигнализаторы СЕНС СГ-А2 (далее - газосигнализаторы) предназначены для автоматического, непрерывного измерения довзрывоопасных концентраций горючих газов и паров и сигнализации о превышении установленных порогов срабатывания.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 76364-19 |
| Наименование | Газосигнализаторы |
| Модель | СЕНС СГ-А2 |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 18.10.2024 |
Производитель / Заявитель
ООО НПП "Сенсор", г.Заречный
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 2 года |
| Зарегистрировано поверок | 3693 |
| Найдено поверителей | 31 |
| Успешных поверок (СИ пригодно) | 3634 (98%) |
| Неуспешных поверок (СИ непригодно) | 59 (2%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 76364-19: Описание типа СИ | Скачать | 311.2 КБ | |
| 76364-19: Методика поверки СЕНС.413347.021 МП | Скачать | 5.2 MБ |
Описание типа
Назначение
Газосигнализаторы СЕНС СГ-А2 (далее - газосигнализаторы) предназначены для автоматического, непрерывного измерения довзрывоопасных концентраций горючих газов и паров и сигнализации о превышении установленных порогов срабатывания.
Описание
Принцип действия газосигнализаторов основан на преобразовании с помощью оптического первичного преобразователя значений концентрации горючего газа в измерительный сигнал, пропорциональный содержанию определяемого компонента в воздухе, и выработке управляющих сигналов в соответствии с алгоритмом работы газосигнализаторов.
Метод измерений - прямой, инфракрасная абсорбция.
Способ отбора пробы - диффузионный .
Тип газосигнализаторов - стационарный, автоматический, электрический, одноканальный , непрерывного действия, с верхним пределом измерений содержания горючих газов и паров до 100 % от нижнего концентрационного предела распространения пламени (НКПР).
Конструкция газосигнализаторов представляют собой датчик газа в цилиндрическом металлическом корпусе. В корпусе имеется отсек для первичного преобразователя. Отсек закрывается колпаком с входным окном, закрытым огнепреградителем и защитным фильтром.
В состав КСВЗ, обеспечивающей подключения датчика газа к внешним цепям входят взрывозащищенные кабельные вводы, внутренняя и внешняя клемма заземления и кронштейн для крепления на месте эксплуатации.
В состав газосигнализаторов с ППК входят взрывозащищенный кабельный ввод и кронштейн, на котором установлена клемма заземления.
Газосигнализаторы обеспечивают выполнение следующих функции :
- измерение содержания определяемого компонента;
- выдачу цифровых сигналов по цифровым последовательным интерфейсам трехпроводной линии связи-питания системы измерительной СЕНС (протоколу СЕНС) и RS485 (протоколам Modbus RTU или СЕНС, выбираемому пользователем).
Газосигнализаторы имеют несколько вариантов исполнения:
- в зависимости от поверочного компонента - метан (СН4) или пропан (С3Н8);
- с коробкой соединительной взрывозащищенной (КСВЗ) или без неё с постоянно присоединенным кабелем (ППК);
- с различными вариантами исполнения кабельных вводов или длиной кабеля (для газосигнализаторов с вариантом исполнения с ППК);
- в зависимости от выходного интерфейса - СЕНС (протокол СЕНС) или RS-485 (протокол Modbus RTU).
Определяемые компоненты для вариантов исполнения газосигнализаторов с поверочным компонентом пропан: бутан (С4Н10) и гексан (С6Н14).
Внешний вид газосигнализаторов показан на рисунках 1 и 2.
Варианты исполнения газосигнализаторов:
Газосигнализатор СЕНС СГ - А2 - A - B - C - D - E:
г де A - код, определяющий тип поверочного компонента;
B - код, определяющий вариант исполнения устройства крепления;
С - код, определяющий вариант исполнения кабельных вводов или длину кабеля;
D - код, определяющий вариант исполнения кабельных вводов;
Е - код, определяющий вариант исполнения выходного интерфейса.
Примечание - Коды вариантов исполнений по умолчанию не указываются.

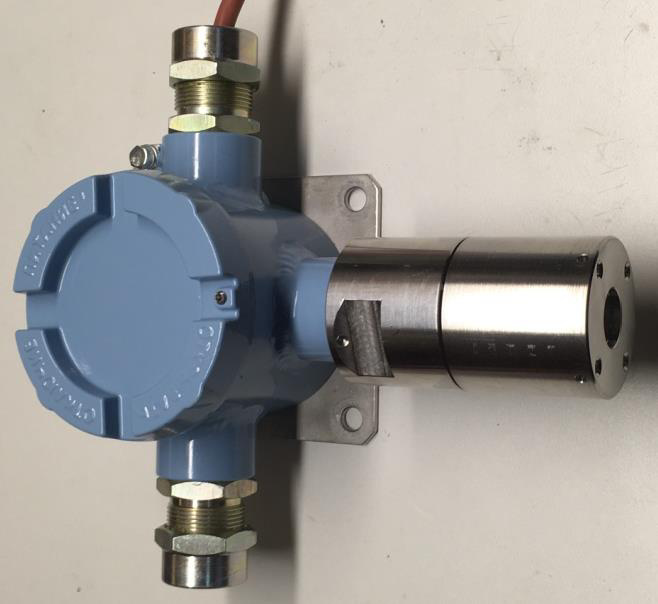

Рисунок 1 - Внешний вид газосигнализатора с вариантом исполнения с КСВЗ

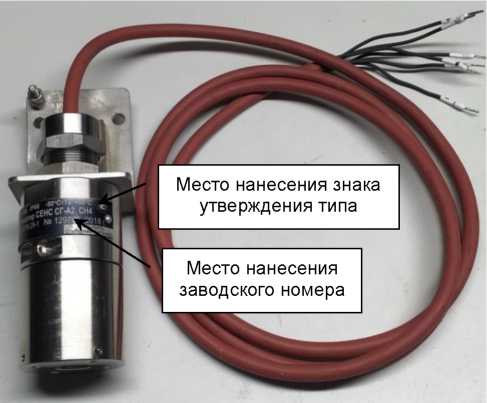

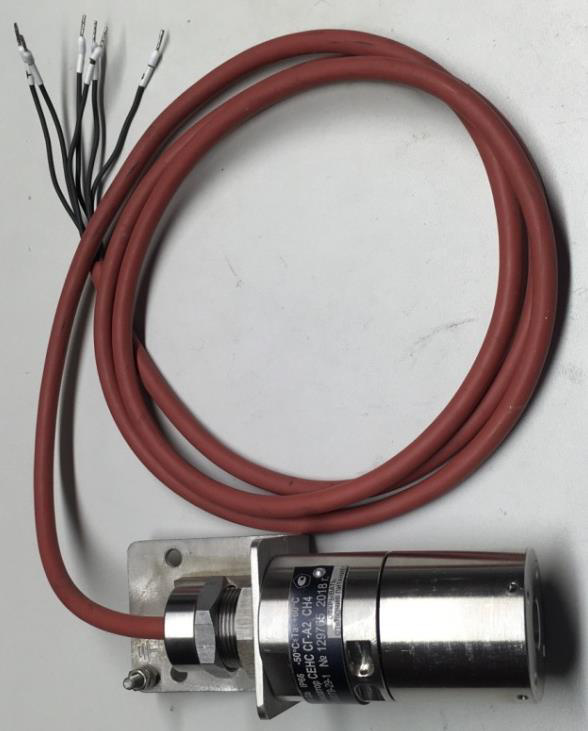

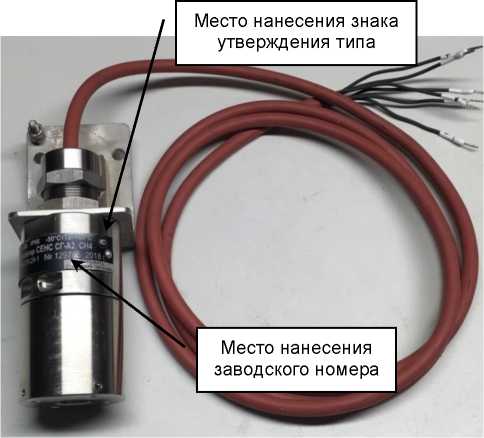

Рисунок 2 - Внешний вид газосигнализатора с вариантом исполнения с ИИК
Конструкция газосигнализаторов обеспечивает ограничение доступа к внутренним элементам с целью предотвращения несанкционированного доступа. Схема пломбировки от несанкционированного доступа приведена на рисунке 3.
Пломба
Проволока 0,5.
Допускается пломбировать проволокой вязальной любой стандартной марки диаметром 0,5 мм.
Пломба
Проволока 0,5.
Допускается пломбировать проволокой вязальной любой стандартной марки диаметром 0,5 мм.
а)
б)
а) газосигнализатора с вариантом исполнения с КСВЗ
б) газосигнализатора с вариантом исполнения с ППК

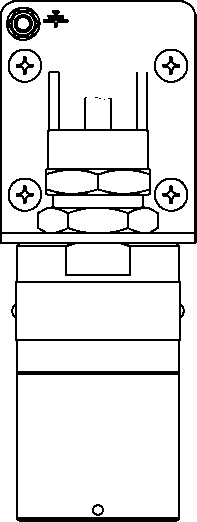

Рисунок 3 - Схема пломбировки газосигнализаторов
Программное обеспечение
В газосигнализаторах применяется встроенное программное обеспечение (ПО), которое устанавливается (прошивается) в энергонезависимую память микроконтроллера газосигнализаторов при изготовлении. ПО имеет разделение на метрологически значимую часть и метрологически незначимую часть ПО.
Встроенное ПО предназначено для выполнения математической обработки результатов измерений от первичного преобразователя, хранения в энергонезависимой памяти результатов измерений, формирования цифровых сигналов, настройки и проведения диагностики газосигнализаторов.
Метрологически значимая часть исполняемого кода программы во внутренней памяти микроконтроллера защищается циклической контрольной суммой, которая непрерывно контролируется соответствующей функцией диагностики. При обнаружении ошибок контрольной суммы функция диагностики установит флаг ошибки.
Просмотр номера версии и цифрового идентификатора ПО возможен с помощью любой аппаратуры сбора данных, поддерживающей протоколы газосигнализаторов.
Встроенное ПО защищено от непреднамеренных и преднамеренных изменений посредством ввода пароля и механическим пломбированием.
Защита программного обеспечения и измерительной информации от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Идентификационные данные метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данных метрологически значимой части ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Программа СЕНС СГ - А2 |
|
Номер версии (идентификационный номер) ПО |
А94Х * |
|
Цифровой идентификатор ПО (hex) |
0x9BD634E3 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
|
* Последний индекс значения номера версии ПО допускает наличие буквенных или цифровых значений, отвечающий за метрологически незначимую часть ПО. | |
Технические характеристики
Метрологические характеристики приведены в таблице 2.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений, % НКПР |
от 0 до 100 |
|
Пределы допускаемой основной погрешности измерений по поверочным и определяемым компонентам: - абсолютной в диапазоне измерений от 0 до 60 % НКПР включ., % НКПР - относительной в диапазоне измерений св. 60 до 100 % НКПР,% |
±3 ±5 |
|
Вариация выходного сигнала, в долях от пределов допускаемой основной погрешности |
1 |
|
Пределы допускаемой дополнительной погрешности измерений, вызванной отклонением температуры окружающей среды от нормальной на каждые 10 °С, в долях от пределов допускаемой основной погрешности |
0,6 |
|
Пределы допускаемой дополнительной погрешности измерений, вызванной отклонением давления окружающей среды в диапазоне от 80 до 120 кПа на каждые 3,3 кПа относительно нормального, в долях от пределов допускаемой основной погрешности |
1 |
|
Пределы допускаемой дополнительной погрешности измерений, вызванной отклонением относительной влажности анализируемой среды от нормальной, в долях от пределов допускаемой основной погрешности |
1 |
|
Время установления выходного сигнала t (90), с, не более |
60 |
Основные технические характеристики приведены в таблице 3.
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В: - для варианта исполнения с выходным интерфейсом СЕНС - для варианта исполнения с выходным интерфейсом RS-485 |
от 4,5 до 15 от 5 до 50 |
|
Потребляемая мощность, Вт, не более: - для варианта исполнения с выходным интерфейсом СЕНС - для варианта исполнения с выходным интерфейсом RS-485 |
0,5 1,0 |
|
Время прогрева, с, не более |
120 |
|
Нормальные условия: - температура окружающей среды, °С - относительная влажность окружающего среды, %, не более - относительная влажность анализируемой среды, %, не более - атмосферное давление, кПа |
от +15 до +25 80 30 от 96,7 до 103,3 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Рабочие условия применения: - температура окружающей среды, °С - относительная влажность окружающей среды и анализируемой среды без конденсации влаги, %, не более - атмосферное давление, кПа |
от -40 до +60 98 от 80 до 120 |
|
Габаритные размеры (высота, ширина, длина), мм, не более: - для варианта исполнения с КСВЗ - для варианта исполнения с ППК |
210x95x250 170x75x65 |
|
Масса, кг, не более: - для варианта исполнения с КСВЗ - для варианта исполнения с ППК |
2,5 1,5* |
|
Маркировка взрывозащиты: - для варианта исполнения с КСВЗ - для варианта исполнения с ППК |
1Ex d IIB T4 Gb 1Ex d IIB T4 Gb Х |
|
* Масса газосигнализатора для варианта исполнения с ППК указанна при длине кабеля равной 2 м. Значение массы газосигнализатора при других значениях длин кабеля рассчитывается по следующей формуле: ш = 1,3 4- 0,1 ■ i , где ™ - масса газосигнализатора, кг; - - длина кабеля, м. | |
Знак утверждения типа
наносится на таблички газосигнализаторов методом металлографской печати и на титульные листы паспорта и руководства по эксплуатации в верхний правый угол типографским способом.
Комплектность
Комплектность приведена в таблице 4.
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Газосигнализатор |
СЕНС СГ-А2 |
1 шт. |
|
Комплект монтажных частей |
_ |
1 компл. |
|
Руководство по эксплуатации (на партию) |
СЕНС.413347.021 РЭ |
1 экз. |
|
Паспорт |
СЕНС.413347.021 ПС |
1 экз. |
|
Методика поверки (на партию) |
СЕНС.413347.021 МП |
1 экз. |
Поверка
осуществляется по документу СЕНС.413347.021 МП «Газосигнализаторы СЕНС СГ-А2.
Методика поверки», утвержденному ФБУ «Пензенский ЦСМ» 11 марта 2019 г.
Основные средства поверки:
- поверочные газовые смеси (С3Н8-Ы2 - пропан-азот), ГСО 10700-2015;
- поверочные газовые смеси (CH4-N2 - метан-азот), ГСО 10700-2015.
Допускается применение других средств поверки, обеспечивающих определение метрологических характеристик поверяемых газосигнализаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационной документации.
Нормативные документы
Приказ Росстандарта № 2664 от 14 декабря 2018 г. Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах
СЕНС.413347.021 ТУ. Газосигнализатор СЕНС СГ-А2. Технические условия
