76377-19: IRS31Pro-UMB Преобразователи метеорологических параметров дорожного покрытия - Производители, поставщики и поверители

Преобразователи метеорологических параметров дорожного покрытия IRS31Pro-UMB

Номер в ГРСИ РФ: 76377-19
Производитель / заявитель: Фирма "Lufft Mess- und Regeltechnik GmbH", Германия
Скачать
76377-19: Описание типа СИ Скачать 125.4 КБ
76377-19: Методика поверки МП 2551-0206-2019 Скачать 2.9 MБ
Нет данных о поставщике
Преобразователи метеорологических параметров дорожного покрытия IRS31Pro-UMB поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Преобразователи метеорологических параметров дорожного покрытия IRS31Pro-UMB (далее - преобразователи IRS31Pro-UMB) предназначены для измерений температуры поверхности дорожного полотна, температуры точки замерзания жидкой смеси на поверхности дорожного полотна (далее - температуры точки замерзания), толщины слоя водяной пленки на поверхности дорожного полотна.

Информация по Госреестру

Основные данные
Номер по Госреестру 76377-19
Наименование Преобразователи метеорологических параметров дорожного покрытия
Модель IRS31Pro-UMB
Страна-производитель ГЕРМАНИЯ
Срок свидетельства (Или заводской номер) 18.10.2024
Производитель / Заявитель

Фирма "G. Lufft Mess- und Regeltechnik GmbH", Германия

ГЕРМАНИЯ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 21
Найдено поверителей 1
Успешных поверок (СИ пригодно) 12 (57%)
Неуспешных поверок (СИ непригодно) 9 (43%)
Актуальность информации 24.03.2024

Поверители

Скачать

76377-19: Описание типа СИ Скачать 125.4 КБ
76377-19: Методика поверки МП 2551-0206-2019 Скачать 2.9 MБ

Описание типа

Назначение

Преобразователи метеорологических параметров дорожного покрытия IRS31Pro-UMB (далее - преобразователи IRS31Pro-UMB) предназначены для измерений температуры поверхности дорожного полотна, температуры точки замерзания жидкой смеси на поверхности дорожного полотна (далее - температуры точки замерзания), толщины слоя водяной пленки на поверхности дорожного полотна.

Описание

Принцип действия преобразователей IRS31Pro-UMB основан:

- при измерении температуры поверхности дорожного полотна - на зависимости электрического сопротивления чувствительного элемента от температуры дорожного полотна и грунта;

- при измерении температуры точки замерзания - на определении концентрации различных солей на поверхности дорожного полотна и последующем преобразовании измеренных данных в температуру точки замерзания жидкой смеси на поверхности дорожного полотна по алгоритму изготовителя;

- при измерении толщины слоя водяной пленки (далее - слоя воды) - на зависимости интенсивности отраженного инфракрасного излучения от толщины слоя водяной пленки на поверхности дорожного полотна.

Конструктивно преобразователи IRS31Pro-UMB представляют собой компактный модуль, в корпусе которого размещены преобразователь концентрации солей, излучатель и приемник инфракрасного излучения, термометр сопротивления и микропроцессор.

В процессе измерений преобразователями IRS31Pro-UMB фиксируются электрические сигналы, поступающие от чувствительных элементов. Далее микропроцессор по алгоритмам изготовителя рассчитывает температуру поверхности дорожного полотна, температуру точки замерзания жидкой смеси на поверхности дорожного полотна и толщину слоя водяной пленки на поверхности дорожного полотна.

Преобразователи IRS31Pro-UMB работают непрерывно (круглосуточно), сообщения о проведенных измерениях передаются через определенные временные интервалы или по запросу. Для обмена информацией используется последовательный интерфейс RS-485.

Общий вид преобразователей IRS31Pro-UMB приведен на рисунке 1.

Схема пломбирования преобразователей IRS31Pro-UMB от несанкционированного доступа представлена на рисунке 2.

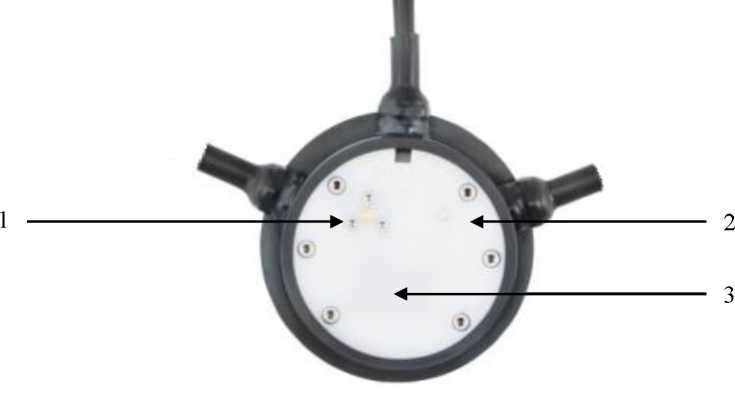

Рисунок 1 - Общий вид преобразователей IRS31Pro-UMB 1 - преобразователь концентрации солей, 2 - термометр сопротивления, 3 - излучатель и приемник инфракрасного излучения

пломбы

Рисунок 2 - Схема пломбирования преобразователей IRS31Pro-UMB

Программное обеспечение

Программное обеспечение преобразователей IRS31Pro-UMB (ПО «IRS31Pro») является встроенным. ПО «UMB-reader» обеспечивает управление работой преобразователей IRS31Pro-UMB, а также сбор, обработку и передачу результатов измерений.

Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014. Влияние ПО учтено при нормировании метрологических характеристик.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

UMB-reader.hex

Номер версии (идентификационный номер) ПО, не ниже

2.2

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений температуры поверхности дорожного полотна, °С

от -40 до +60

Пределы допускаемой абсолютной погрешности измерений температуры поверхности дорожного полотна, °С

±0,5

Диапазон измерения температуры точки замерзания, °С

от -40 до 0

Пределы допускаемой погрешности измерений температуры точки замерзания:

- относительной в диапазоне от -40 до -2,5 °С включ., %;

- абсолютной, в диапазоне св. -2,5 до 0 °С, °С

±20 ±0,5

Диапазон измерений толщины слоя воды, мм

от 0,2 до 4,0

Пределы допускаемой абсолютной погрешности измерений толщины слоя воды, мм

±(0,2+0,2-С)*

* С - измеренная толщина слоя воды, мм

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Напряжение питания от сети постоянного тока, В

от 9 до 14

Потребляемая мощность, В А, не более

7

Наработка на отказ, ч, не менее

10000

Средний срок службы, лет

8

Габаритные размеры, мм, не более - диаметр - высота

120

50

Масса, кг, не более

0,8

Условия эксплуатации:

- температура воздуха, °C

- относительная влажность воздуха, %

- атмосферное давление, гПа

от -40 до +60 от 0 до 100 от 600 до 1100

Знак утверждения типа

наносится на титульный лист формуляра типографским методом.

Комплектность

Таблица 4 - Комплектность преобразователей IRS31Pro-UMB

Наименование

Обозначение

Количество

Преобразователь IRS31Pro-UMB

IRS31Pro-UMB

1 шт.

Формуляр

-

1 экз.

Методика поверки

МП 2551-0206-2019

1 экз.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Техническая документация фирмы изготовителя
