Описание типа

Назначение Описание Программное обеспечение Технические характеристики Знак утверждения типа Комплектность Сведения о методах измерений Нормативные документы

Назначение

Анализаторы спектра FSV3004, FSVA3004, FSV3007, FSVA3007, FSV3013,

FSVA3013, FSV3030, FSVA3030, FSV3044, FSVA3044 предназначены для измерений частоты, уровня мощности и параметров модуляции спектральных составляющих радиотехнических сигналов.

Описание

Принцип действия анализаторов спектра FSV3004, FSVA3004, FSV3007, FSVA3007, FSV3013, FSVA3013, FSV3030, FSVA3030, FSV3044, FSVA3044 основан на гетеродинном переносе исследуемого сигнала на промежуточную частоту (ПЧ) и последующей его обработке с помощью аналогово-цифрового преобразователя (АЦП) с блоком цифровой обработки. В низкочастотной области предусмотрена непосредственная подача сигнала на АЦП в обход смесителя. В высокочастотной области подавление зеркального канала приема осуществляется с помощью перестраиваемого фильтра на резонаторах из железо-иттриевого граната (ЖИГ-фильтра) с возможностью его отключения для анализа широкополосных сигналов. Информация о сигнале, полученная в блоке цифровой обработки, выводится на экран прибора в виде спектрограмм и цифровых значений.

Конструктивно анализаторы спектра FSV3004, FSVA3004, FSV3007, FSVA3007,

FSV3013, FSVA3013, FSV3030, FSVA3030, FSV3044, FSVA3044 выполнены в виде

моноблока, на передней панели которого расположены органы управления, входной высокочастотный разъем и жидкокристаллический цветной дисплей. На задней панели расположены входы и выходы опорных частот, входы и выходы синхронизации, выход сигнала ПЧ (опционально). Для работы в составе автоматизированных систем анализаторы спектра обеспечивают подключение по интерфейсам LAN и GPIB (опционально).

Анализаторы спектра могут иметь следующие опции:

B4 - кварцевый опорный генератор повышенной точности;

B5 - плата дополнительных интерфейсов (выход ПЧ; интерфейс GPIB);

B10 - управление внешним генератором по интерфейсу LAN;

B11 - отключение ЖИГ-фильтра;

В40 - полоса анализа 40 МГц;

В200 - полоса анализа 200 МГц;

В400 - полоса анализа 400 МГц;

В600 - полоса анализа 600 МГц;

В1000 - полоса анализа 1000 МГц;

B24 - предусилитель;

B25 - электронный аттенюатор с шагом 1 дБ;

B710 - опция улучшенных фазовых шумов;

K703 - опорная частота 1 ГГц;

K6 - измерение импульсных сигналов;

K7 - измерительный демодулятор АМ/ЧМ;

K9 - поддержка преобразователей мощности NRPxx;

K30 - измерение коэффициента шума;

K40 - измерение фазового шума;

K70 - анализ сигналов c квадратурной модуляцией.

Нанесение знака поверки на анализатор не предусмотрено.

Для предотвращения несанкционированного доступа анализаторы спектра FSV3004, FSVA3004, FSV3007, FSVA3007, FSV3013, FSVA3013, FSV3030, FSVA3030, FSV3044,

FSVA3044 имеют защитную наклейку завода-изготовителя, закрывающую головку винта крепления корпуса. Серийный номер, идентифицирующий каждый экземпляр СИ, наносится методом наклейки на заднюю панель анализаторов спектра FSV3004, FSVA3004, FSV3007, FSVA3007, FSV3013, FSVA3013, FSV3030, FSVA3030, FSV3044, FSVA3044 в соответствии с рисунком 2 и имеет формат шестизначного цифрового номера.

Общий вид анализаторов спектра FSV3004, FSVA3004, FSV3007, FSVA3007,

FSV3013, FSVA3013, FSV3030, FSVA3030, FSV3044, FSVA3044 и обозначение места нанесения знака утверждения типа приведены на рисунке 1.

Схема пломбировки от несанкционированного доступа и нанесения серийного номера, идентифицирующего каждый экземпляр СИ, приведена на рисунке 2.

Модель анализатора

Место нанесения знака утверждения типа

ф ROHDE&SCHWARZ FSVA3030 Signal & Spectrum Analyzer 10 Hz-30 GHz

Рис. 1 - Общий вид анализаторов спектра FSV3004, FSVA3004, FSV3007, FSVA3007,

FSV3013, FSVA3013, FSV3030, FSVA3030, FSV3044, FSVA304

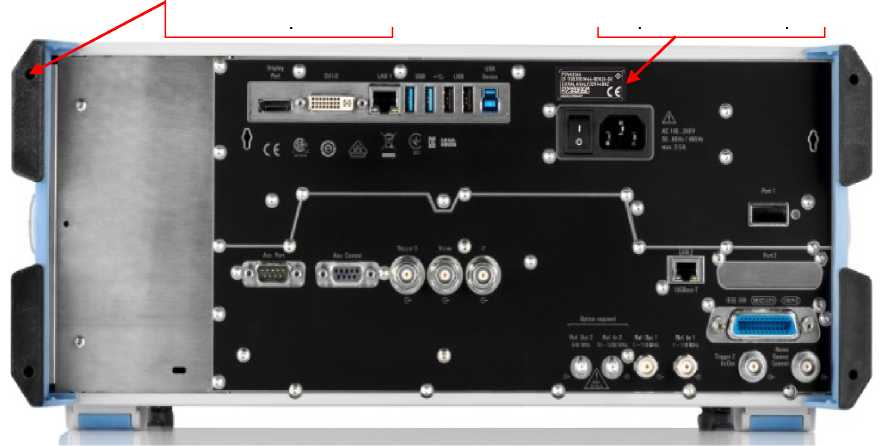

Место нанесения серийного номера

Место пломбировки

Рис. 2 - Схема пломбировки анализаторов спектра FSV3004, FSVA3004, FSV3007, FSVA3007, FSV3013, FSVA3013, FSV3030, FSVA3030, FSV3044, FSVA3044 от несанкционированного доступа и нанесения серийного номера, идентифицирующего каждый экземпляр СИ

Программное обеспечение

Программное обеспечение «FW FSV3000/FSVA3000» предназначено для управления режимами работы анализаторов спектра FSV3004, FSVA3004, FSV3007, FSVA3007, FSV3013, FSVA3013, FSV3030, FSVA3030, FSV3044, FSVA3044, обработки измерительных сигналов, управления работой анализаторов в процессе проведения измерений, отображения хода измерений. Программное обеспечение «FW FSV3000/FSVA3000» предназначено только для работы с анализаторами спектра FSV3004, FSVA3004, FSV3007, FSVA3007, FSV3013,

FSVA3013, FSV3030, FSVA3030, FSV3044, FSVA3044 и не может быть использовано

отдельно от измерительно-вычислительной платформы этих анализаторов.

Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик анализаторов спектра FSV3004, FSVA3004, FSV3007, FSVA3007, FSV3013, FSVA3013, FSV3030, FSVA3030, FSV3044, FSVA3044 за пределы допускаемых значений.

Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения (ПО)

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	FW FSV3000/FSVA3000
Номер версии (идентификационный номер) ПО	не ниже 1.31SP1
Цифровой идентификатор ПО	-

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики			Значение
1			2
Диапазон частот, Гц		FSV3004	от 10 до 4-109
		FSV3007	от 10 до 7,5-109
		FSV3013	от 10 до 13,6-109
		FSV3030	от 10 до 30409
		FSV3044	от 10 до 44409
			штатно		опция В710
		FSVA3004	от 10 до 4-109		от 2 до 4-109
		FSVA3007	от 10 до 7,5-109		от 2 до 7,5-109
		FSVA3013	от 10 до 13,6-109		от 2 до 13,6-109
		FSVA3030	от 10 до 30^ 109		от 2 до 30^ 109
		FSVA3044	от 10 до 44-109		от 2 до 44-109
Номинальное значение частоты выхода опорного кварцевого генератора, МГц		Штатно	10
		опция K703	10, 640
Пределы допускаемой относительной погрешности частоты опорного генератора 5оп		Штатно	±240-6
		опция B4	±Г10-7
Пределы допускаемой абсолютной погрешности измерений частоты Ризм в режиме частотомера, Гц			±(5оп • Ризм + R)
Разрешение частотомера R, Гц			0,001
Диапазон полос обзора, Гц			от 0 до полного диапазона частот
Уровень фазовых шумов на частоте 1 ГГц в полосе пропускания 1 Гц относительно уровня несущей, при отстройке от несущей, дБ, не более			FSV3000		FSVA3000
			штатно	опция B710	штатно	опция B710
	100 Гц		-91	-93	-95	-100
	1 кГц		-101	-109	-115	-122
	10 кГц		-107	-114	-120	-127
	100 кГц		-115	-119	-125	-127
	1 МГц		-135	-135	-137	-140
Полосы пропускания фильтров ПЧ по уровню минус 3 дБ с шагом 1-2-3-5, Гц			от 1 до 107
Полосы пропускания видеофильтра, с шагом 1-2-3-5, Гц			от 1 до 107
Полоса анализа сигналов для несущих до 7,5 ГГц и для несущих свыше 7,5 ГГц с опцией В11, Гц	штатно		28406
	опция В40		40406
	опция В200		200406
	опция В400		400406
	опция В600		600М06
	опция В1000		1000М06

1		2
Диапазон измеряемых уровней, дБ (1 мВт)		от среднего уровня шумов до +30
Средний уровень собственных шумов, приведенный к 1 Гц, в диапазоне частот, в зависимости от состояния предусилителя, дБ (1 мВт), не более		см. таблицы 3-11
Пределы допускаемой относительной погрешности измерений уровня мощности входного сигнала минус 10 дБ (1 мВт) на частоте 64 МГц, в зависимости от температуры окружающей среды, дБ	от +20 до +30 °С включ.	±0,2
	от 0 до +20 °С св. +30 до +50 °С	±0,35
Неравномерность амплитудно-частотной характеристики относительно уровня на частоте 64 МГц в зависимости от температуры эксплуатации, состояния аттенюатора и предусилителя и диапазона частот, дБ, не более		см. таблицу 12
Диапазон и шаг перестройки аттенюатора СВЧ, дБ	штатно	от 0 до 75 через 5
	опция В25	от 0 до 75 через 1
Диапазон и шаг перестройки электронного аттенюатора (опция В25) для частот 7,5 ГГц, дБ, не более		от 0 до 25 через 1
Пределы допускаемой относительной погрешности измерений уровня мощности входного сигнала из-за переключения ослабления входного аттенюатора на частоте 64 МГц относительно ослабления 10 дБ, дБ		±0,2
Пределы допускаемой относительной погрешности измерений уровня мощности входного сигнала из-за переключения полосы пропускания фильтров относительно полосы пропускания 10 кГц, дБ		±0,1
Пределы допускаемой относительной погрешности измерений уровня мощности входного сигнала из-за нелинейности шкалы (при отношении сигнал/шум не менее 16 дБ), в диапазоне измерений уровня от 0 до минус 70 дБ, дБ		±0,1

1	2
Пределы допускаемой погрешности измерений уровня мощности входного сигнала в диапазоне от минус 70 дБ до 0 дБ относительно опорного уровня минус 10 дБ (1 мВт), при отношении сигнал/шум не менее 20 дБ, ВЧ ослаблении 10 дБ, 20 дБ, 30 дБ, 40 дБ, выключенном предусилителе, температуре окружающей среды от +20 до +30 °С, уровнем доверительной вероятности 0,95 в зависимости от диапазона частот, дБ, не более	от 9 кГц до 10 МГц включ.	±0,40
	св. 10 МГц до 3,6 ГГц включ.	±0,30
	св. 3,6 до 7,5 ГГц включ.	±0,40
	св. 7,5 до 13,6 ГГц включ.	±1,05
	св. 13,6 до 30 ГГц включ.	±1,35
	св. 30 до 43,5 ГГц	±1,70
Относительный уровень интермодуляционных искажений 3-го порядка Lимз, выраженный в виде точки пересечения 3-го порядка (TOI) , в диапазоне частот, при выключенном предусилителе и включенном преселекторе, дБ (1 мВт), не менее		FSV3000	FSVA3000
	от 10 МГц до 0,1 ГГц включ.	12	17
	св. 0,1 до 7,5 ГГц включ.	15	16
	св. 7,5 до 30 ГГц включ.	15	15
	св. 30 до 40 ГГц включ.	12	15
	св. 40 до 44 ГГц	12	12
*TOI = (2Ъсмес- Lимз)/2, где: Lсмес. — уровень входного сигнала смесителя, дБ (1 мВт)
Уровень подавления каналов приема зеркальных частот, промежуточных частот, дБ относительно несущей, не более	от 20 МГц до 30 ГГц включ.	-80
	св. 30 до 44 ГГц включ.	-70
Уровень остаточных сигналов комбинационных частот, в диапазоне частот, дБ (1 мВт), не более	до 1 МГц включ.	-90
	св. 1 МГц до 7,5 ГГц включ.	-103
	св. 7,5 до 44 ГГц	-100
КСВН входа (аттенюатор СВЧ 10 дБ), в диапазоне частот, не более	от 10 МГц до 3,5 ГГц включ.	1,5
	св. 3,5 до 18 ГГц включ.	2,0
	св. 18 до 26,5 ГГц включ.	2,2
	св. 26,5 до 40 ГГц	2,5
Измерительный демодулятор К7
Диапазон измерений пикового значения коэффициента амплитудной модуляции (АМ), %		от 0 до 100
Пределы допускаемой абсолютной погрешности измерений коэффициента АМ (Кам) при частоте модулирующего сигнала не более 1 МГц, %, не более		±(0,2 + 0,01- Кам)

Окончание таблицы 2

1	2
Наибольшая девиация частоты входного сигнала для сигналов с частотной модуляцией (ЧМ) в диапазоне несущих частот при частоте модулирующего сигнала не более 1 МГц, МГц	7
Пределы допускаемой абсолютной погрешности измерений девиации частоты (при полосе анализа от 3,3- (FMod + Fdee) до 10-(FMod + Fdee), где FMod - модулирующая частота, Fdee - девиация частоты), Гц, не более	±(0,01 •(FMod + Fdee) + 20)
Анализ сигналов с квадратурной модуляцией К70
Остаточное среднеквадратическое значение векторной ошибки модуляции для модуляции QPSK и частоты несущей 1 ГГц в зависимости от скорости модуляции, %, не более	100 кГц	0,5
	1 МГц	0,5
	10 МГц	0,7

Таблица 3 - Средний уровень собственных шумов для анализаторов спектра FSV3000,

приведенный к полосе пропускания 1 Гц, в диапазоне частот, предусилителя нет, дБ (1 мВт), не более

Диапазон частот	Средний уровень собственных шумов, в зависимости от модели, дБ
Диапазон частот	FSV3004	FSV3007	FSV3013	FSV3030	FSV3044
20 Гц	-100	-100	-100	-100	-100
100 Гц	-110	-110	-110	-110	-110
1 кГц	-120	-120	-120	-120	-120
от 9 до 100 кГц включ.	-135	-135	-135	-135	-135
св. 100 кГц до 1 МГц включ.	-145	-145	-145	-145	-145
св. 1 МГц до 1 ГГц включ.	-148	-148	-148	-151	-151
св. 1 до 3 ГГц включ.	-148	-148	-148	-149	-149
св. 3 до 4 ГГц включ.	-148	-148	-148	-147	-147
св. 4 ГГц до 6 ГГц включ.	-	-148	-148	-147	-147
св. 6 до 7,5 ГГц включ.	-	-148	-145	-145	-145
св. 7,5 до 13,6 ГГц включ.	-	-	-145	-148	-148
св. 13,6 до 15 ГГц включ.	-	-	-	-148	-148
св. 15 до 26,5 ГГц включ.	-	-	-	-145	-145
св. 26,5 до 30 ГГц включ.	-	-	-	-145	-145
св. 30 до 34 ГГц включ.	-	-	-	-	-143
св. 34 до 44 ГГц включ.	-	-	-	-	-136

Таблица 4 - Средний уровень собственных шумов для анализаторов спектра FSV3000, приведенный к полосе пропускания 1 Гц, в диапазоне частот, предусилитель выключен, дБ (1 мВт), не более

Диапазон частот	Средний уровень собственных шумов, в зависимости от модели, дБ
Диапазон частот	FSV3004	FSV3007	FSV3013	FSV3030	FSV3044
1	2
20 Гц	-100	-100	-100	-100	-100

1	2
100 Гц	-110	-110	-110	-110	-110
1 кГц	-120	-120	-120	-120	-120
от 9 до 100 кГц включ.	-135	-135	-135	-135	-135
св. 100 кГц до 1 МГц включ.	-145	-145	-145	-145	-145
св. 1 МГц до 1 ГГц включ.	-148	-148	-148	-150	-150
св. 1 до 3 ГГц включ.	-148	-148	-148	-148	-148
св. 3 до 4 ГГц включ.	-147	-147	-145	-145	-145
св. 4 ГГц до 6 ГГц включ.	-	-147	-145	-145	-145
св. 6 до 7,5 ГГц включ.	-	-146	-142	-142	-142
св. 7,5 до 13,6 ГГц включ.	-	-	-145	-145	-146
св. 13,6 до 15 ГГц включ.	-	-	-	-145	-146
св. 15 до 26,5 ГГц включ.	-	-	-	-142	-144
св. 26,5 до 30 ГГц включ.	-	-	-	-141	-143
св. 30 до 34 ГГц включ.	-	-	-	-	-143
св. 34 до 40 ГГц включ.	-	-	-	-	-136
св. 40 до 44 ГГц включ.	-	-	-	-	-133

Таблица 5 - Средний уровень собственных шумов для анализаторов спектра FSV3000, приведенный к полосе пропускания 1 Гц, в диапазоне частот, предусилитель включен, дБ (1 мВт), не более

Диапазон частот	Средний уровень собственных шумов, в зависимости от модели, дБ
Диапазон частот	FSV3004	FSV3007	FSV3013	FSV3030	FSV3044
от 10 МГц до 50 МГц включ.	-158	-158	-158	-158	-164
св. 50 МГц до 3 ГГц включ.	-162	-162	-162	-162	-164
св. 3 до 4 ГГц включ.	-161	-161	-161	-161	-161
св. 4 до 7,5 ГГц включ.	-	-161	-161	-161	-161
св. 7,5 до 13,6 ГГц включ.	-	-	-161	-161	-160
св. 13,6 до 22 ГГц включ.	-	-	-	-160	-160
св. 22 до 26,5 ГГц включ.	-	-	-	-157	-160
св. 26,5 до 30 ГГц включ.	-	-	-	-155	-157
св. 30 до 34 ГГц включ.	-	-	-	-	-157
св. 34 до 40 ГГц включ.	-	-	-	-	-155
св. 40 до 43,5 ГГц включ.	-	-	-	-	-149

Таблица 6 - Средний уровень собственных шумов для анализаторов спектра FSVA3000, приведенный к полосе пропускания 1 Гц, в диапазоне частот, предусилителя нет, дБ (1 мВт), не более

Диапазон частот	Средний уровень собственных шумов, в зависимости от модели, дБ
Диапазон частот	FSVA3004	FSVA3007	FSVA3013	FSVA3030	FSVA3044
1	2
20 Гц	-100	-100	-100	-100	-100
100 Гц	-110	-110	-110	-110	-110

1	2
1 кГц	-120	-120	-120	-120	-120
от 9 до 100 кГц включ.	-140	-140	-140	-140	-140
св. 100 кГц до 1 МГц включ.	-145	-145	-145	-145	-145
св. 1 МГц до 1 ГГц включ.	-152	-152	-151	-151	-151
св. 1 до 3 ГГц включ.	-151	-151	-149	-149	-149
св. 3 до 4 ГГц включ.	-150	-150	-147	-147	-147
св. 4 ГГц до 6 ГГц включ.	-	-150	-147	-147	-147
св. 6 до 7,5 ГГц включ.	-	-149	-145	-145	-145
св. 7,5 до 13,6 ГГц включ.	-	-	-148	-148	-148
св. 13,6 до 15 ГГц включ.	-	-	-	-148	-148
св. 15 до 26,5 ГГц включ.	-	-	-	-145	-145
св. 26,5 до 30 ГГц включ.	-	-	-	-144	-145
св. 30 до 34 ГГц включ.	-	-	-	-	-145
св. 34 до 40 ГГц включ.	-	-	-	-	-139
св. 40 до 44 ГГц включ.	-	-	-	-	-136

Таблица 7 - Средний уровень собственных шумов для анализаторов спектра FSVA3000, приведенный к полосе пропускания 1 Гц, в диапазоне частот, предусилитель выключен, дБ (1 мВт), не более

Диапазон частот	Средний уровень собственных шумов, в зависимости от модели, дБ
Диапазон частот	FSVA 3004	FSVA 3007	FSVA 3013	FSVA 3030	FSVA 3044
20 Гц	-100	-100	-100	-100	-100
100 Гц	-110	-110	-110	-110	-110
1 кГц	-120	-120	-120	-120	-120
от 9 до 100 кГц включ.	-140	-140	-140	-140	-140
св. 100 кГц до 1 МГц включ.	-145	-145	-145	-145	-145
св. 1 МГц до 1 ГГц включ.	-151	-151	-150	-150	-150
св. 1 до 3 ГГц включ.	-150	-150	-148	-148	-148
св. 3 до 4 ГГц включ.	-147	-147	-145	-145	-145
св. 4 ГГц до 6 ГГц включ.	-	-147	-145	-145	-145
св. 6 до 7,5 ГГц включ.	-	-146	-142	-142	-142
св. 7,5 до 13,6 ГГц включ.	-	-	-145	-145	-146
св. 13,6 до 15 ГГц включ.	-	-	-	-145	-146
св. 15 до 26,5 ГГц включ.	-	-	-	-141	-143
св. 26,5 до 30 ГГц включ.	-	-	-	-141	-143
св. 30 до 34 ГГц включ.	-	-	-	-	-143
св. 34 до 40 ГГц включ.	-	-	-	-	-137
св. 40 до 44 ГГц включ.	-	-	-	-	-133

Таблица 8 - Средний уровень собственных шумов для анализаторов спектра FSVA3000, приведенный к полосе пропускания 1 Гц, в диапазоне частот, предусилитель включен, дБ (1 мВт), не более

Диапазон частот	Средний уровень собственных шумов, в зависимости от модели, дБ
Диапазон частот	FSVA3004	FSVA3007	FSVA3013	FSVA3030	FSVA3044
от 10 МГц до 50 МГц включ.	-158	-158	-158	-158	-164
св. 50 МГц до 3 ГГц включ.	-164	-164	-164	-164	-164
св. 3 до 4 ГГц включ.	-164	-164	-164	-164	-161
св. 4 до 7,5 ГГц включ.	-	-164	-164	-164	-161
св. 7,5 до 13,6 ГГц включ.	-	-	-162	-162	-160
св. 13,6 до 22 ГГц включ.	-	-	-	-160	-160
св. 22 до 26,5 ГГц включ.	-	-	-	-157	-160
св. 26,5 до 30 ГГц включ.	-	-	-	-155	-158
св. 30 до 40 ГГц включ.	-	-	-	-	-158
св. 40 до 43,5 ГГц включ.	-	-	-	-	-149

Таблица 9 - Средний уровень собственных шумов для анализаторов спектра FSVA3000 с опцией B710, приведенный к полосе пропускания 1 Гц, в диапазоне частот, предусилителя нет, дБ (1 мВт), не более

Диапазон частот	Средний уровень собственных шумов, в зависимости от модели, дБ
Диапазон частот	FSVA3004	FSVA3007	FSVA3013	FSVA3030	FSVA3044
20 Гц	-100	-100	-100	-100	-100
100 Гц	-110	-110	-110	-110	-110
1 кГц	-120	-120	-120	-120	-120
от 9 до 100 кГц включ.	-140	-140	-140	-140	-140
св. 100 кГц до 1 МГц включ.	-145	-145	-145	-145	-145
св. 1 МГц до 1 ГГц включ.	-152	-152	-151	-151	-151
св. 1 до 3 ГГц включ.	-153	-153	-151	-151	-151
св. 3 до 4 ГГц включ.	-152	-152	-149	-149	-149
св. 4 ГГц до 6 ГГц включ.	-	-152	-149	-149	-149
св. 6 до 7,5 ГГц включ.	-	-151	-147	-147	-147
св. 7,5 до 13,6 ГГц включ.	-	-	-151	-151	-150
св. 13,6 до 15 ГГц включ.	-	-	-	-151	-150
св. 15 до 26,5 ГГц включ.	-	-	-	-147	-145
св. 26,5 до 30 ГГц включ.	-	-	-	-146	-145
св. 30 до 34 ГГц включ.	-	-	-	-	-145
св. 34 до 40 ГГц включ.	-	-	-	-	-142
св. 40 до 44 ГГц включ.	-	-	-	-	-139

Таблица 10 - Средний уровень собственных шумов для анализаторов спектра FSVA3000 с опцией B710, приведенный к полосе пропускания 1 Гц, в диапазоне частот, предусилитель выключен, дБ (1 мВт), не более

Диапазон частот	Средний уровень собственных шумов, в зависимости от модели, дБ
Диапазон частот	FSVA3004	FSVA3007	FSVA3013	FSVA3030	FSVA3044
20 Гц	-100	-100	-100	-100	-100
100 Гц	-110	-110	-110	-110	-110
1 кГц	-120	-120	-120	-120	-120
от 9 до 100 кГц включ.	-140	-140	-140	-140	-140
св. 100 кГц до 1 МГц включ.	-145	-145	-145	-145	-145
св. 1 МГц до 1 ГГц включ.	-151	-151	-150	-150	-150
св. 1 до 3 ГГц включ.	-152	-152	-150	-150	-150
св. 3 до 4 ГГц включ.	-149	-149	-147	-147	-147
св. 4 ГГц до 6 ГГц включ.	-	-149	-147	-147	-147
св. 6 до 7,5 ГГц включ.	-	-148	-144	-144	-144
св. 7,5 до 13,6 ГГц включ.	-	-	-148	-148	-148
св. 13,6 до 15 ГГц включ.	-	-	-	-148	-148
св. 15 до 26,5 ГГц включ.	-	-	-	-144	-143
св. 26,5 до 30 ГГц включ.	-	-	-	-144	-143
св. 30 до 34 ГГц включ.	-	-	-	-	-143
св. 34 до 40 ГГц включ.	-	-	-	-	-140
св. 40 до 44 ГГц включ.	-	-	-	-	-136

Таблица 11 - Средний уровень собственных шумов для анализаторов спектра FSVA3000 с опцией B710, приведенный к полосе пропускания 1 Гц, в диапазоне частот, предусилитель включен, дБ (1 мВт), не более

Диапазон частот	Средний уровень собственных шумов, в зависимости от модели, дБ
Диапазон частот	FSVA3004	FSVA3007	FSVA3013	FSVA3030	FSVA3044
от 10 МГц до 50 МГц включ.	-158	-158	-158	-158	-166
св. 50 МГц до 3 ГГц включ.	-166	-166	-166	-166	-166
св. 3 до 4 ГГц включ.	-166	-166	-166	-166	-163
св. 4 до 7,5 ГГц включ.	-	-166	-166	-166	-163
св. 7,5 до 13,6 ГГц включ.	-	-	-164	-164	-163
св. 13,6 до 22 ГГц включ.	-	-	-	-162	-163
св. 22 до 26,5 ГГц включ.	-	-	-	-158	-163
св. 26,5 до 30 ГГц включ.	-	-	-	-156	-159
св. 30 до 40 ГГц включ.	-	-	-	-	-159
св. 40 до 43,5 ГГц включ.	-	-	-	-	-151

Таблица 12 - Неравномерность амплитудно-частотной характеристики относительно уровня на частоте 64 МГц, дБ

Диапазон частот f	ВЧ аттенюатор: от 10 до 40 дБ Предусилитель: выкл. Температура окружающей среды: от +20 до +30°С	ВЧ аттенюатор: любой Предусилитель: выкл. Температура окружающей среды: от 0 до +50 °С	ВЧ аттенюатор: от 0 до 10 дБ Предусилитель: вкл. Температура окружающей среды: от 0 до +50 °С
1	2	3	4
от 20 Гц до 9 кГц включ.	±1,0	±1,0	-
св. 9 кГц до 10 МГц включ.	±0,5	±1,0	-
св. 10 МГц до 3,6 ГГц включ.	±0,3	±1,0	±1,0
св. 3,6 до 7,5 ГГц включ.	±0,5	±1,5	±1,5
св. 7,5 до 13,6 ГГц включ.	±1,5	±2,5	±3,0
св. 13,6 до 30 ГГц включ.	±2,0	±3,0	±3,5
св. 30 до 43,5 ГГц включ.	±2,5	±3,5	±4,0

Таблица 13 - Основные технические характеристики

Наименование характеристики		Значение
1		2
Разъем СВЧ входа	FSV3004, FSVA3004, FSV3007, FSVA3007, FSV3013, FSVA3013	Тип N, «розетка»
	FSV3030, FSVA3030	3,5 мм, «вилка»
	FSV3044, FSVA3044	2,92 мм, «вилка»
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %		от 0 до +50 от 40 до 90
Условия хранения и транспортирования: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более		от -40 до +70 90
Масса без опций, кг, не более		16
Габаритные размеры (ширинахвысотахглубина), мм		462х197х417
Напряжение питания от сети переменного тока, В		от 100 до 240
Частота питания от сети переменного тока, Гц		от 50 до 60
Потребляемая мощность, Вт, не более		300
Время прогрева, мин		30
Средняя наработка на отказ, лет		10

Знак утверждения типа

наносится на переднюю панель анализаторов спектра FSV3004, FSVA3004, FSV3007,

FSVA3007, FSV3013, FSVA3013, FSV3030, FSVA3030, FSV3044, FSVA3044 в соответствии с рисунком 1 методом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 14 - Комплектность анализаторов спектра

Наименование	Обозначение	Количество
1	2	3
Анализатор спектра	один из FSV3004, FSVA3004, FSV3007, FSVA3007, FSV3013, FSVA3013, FSV3030, FSVA3030, FSV3044, FSVA3044	1 шт.
Опция кварцевого опорного генератора повышенной точности	B4	по отдельному заказу
Опция платы дополнительных интерфейсов (выход ПЧ; интерфейс GPIB)	B5	по отдельному заказу
Опция интерфейса LAN	B10	по отдельному заказу
Опция отключения ЖИГ-фильтра	B11	по отдельному заказу
Опция предусилителя	B24
Опция электронного аттенюатора с шагом 1 дБ	B25	по отдельному заказу
Опция полосы анализа 40 МГц	B40	по отдельному заказу
Опция полосы анализа 200 МГц	B200	по отдельному заказу
Опция полосы анализа 400 МГц	B400	по отдельному заказу
Опция полосы анализа 600 МГц	B600	по отдельному заказу
Опция полосы анализа 1000 МГц	B1000	по отдельному заказу
Опция улучшенных фазовых шумов	B710	по отдельному заказу
Опция измерения импульсных сигналов	K6	по отдельному заказу
Опция измерительного демодулятора АМ/ЧМ	K7	по отдельному заказу
Опция поддержки преобразователей мощности NRPxx	K9	по отдельному заказу
Опция измерения коэффициента шума	K30	по отдельному заказу
Опция измерения фазового шума	K40	по отдельному заказу
Опция анализа сигналов c квадратурной модуляцией	K70	по отдельному заказу
Опция опорной частоты 1 ГГц	K703
Комплект ЗИП	-	1 компл.
Руководство по эксплуатации	-	1 экз.

Сведения о методах измерений

приведены в разделе 5.4 «Работа с прибором» руководства по эксплуатации.

Нормативные документы

FSVA3030, FSV3044, FSVA3044:

Техническая документация фирмы “Rohde & Schwarz GmbH & Co. KG”, Германия

Смотрите также

Хроматографы жидкостные Prominence-i (мод. LC-2030 Plus, LC-2030C Plus, LC-2030C 3D Plus, LC-2030C LT Plus) и Nexera-i (мод. LC-2040C Plus, LC-2040C 3D Plus, LC-2040С MT Plus, LC-2040С 3D MT Plus)

76391-19

Prominence-i (мод. LC-2030 Plus, LC-2030C Plus, LC-2030C 3D Plus, LC-2030C LT Plus) и Nexera-i (мод. LC-2040C Plus, LC-2040C 3D Plus, LC-2040С MT Plus, LC-2040С 3D MT Plus) Хроматографы жидкостные

Фирма "Shimadzu Corporation", Япония; Фирма "Shimadzu U.S.A. Manufacturing, Inc.", США

Хроматографы жидкостные моделей Prominence-i (модификации LC-2030 Plus, LC-2030C Plus, LC-2030C 3D Plus, LC-2030C LT Plus) и Nexera-i (модификации LC-2040C Plus, LC-2040C 3D Plus, LC-2040С MT Plus, LC-2040С 3D MT Plus) предназначены для измерений сод...

Подробнее

Системы прямой цифровой радиографии на базе плоскопанельного детектора FILIN

76392-19

FILIN Системы прямой цифровой радиографии на базе плоскопанельного детектора

АО "Ассоциация научно-технического сотрудничества "Тестрон", г.С.-Петербург

Системы прямой цифровой радиографии на базе плоскопанельного детектора серии «FILIN» (далее - системы) предназначены для измерений линейных размеров изображений объектов и дефектов при неразрушающем контроле радиографическим методом. Комплексы примен...

Подробнее

76393-19

VRQ 3n/S2 Трансформаторы напряжения

Фирма "MERLIN GERIN", Франция

Трансформаторы напряжения VRQ 3n/S2 (далее - трансформаторы напряжения) предназначены для масштабного преобразования переменного напряжения, передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в...

Подробнее

76394-19

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ПС 220/110/6 кВ Волна в части яч. 2, 28 ЗРУ-1 6 кВ

ПАО "Федеральная сетевая компания Единой энергетической системы" (ФСК ЕЭС), г.Москва

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ПС 220/110/6 кВ Волна в части яч. 2, 28 ЗРУ-1 6 кВ (далее - АИИС КУЭ) предназначена для измерений приращений активной и реактивной электрической энерги...

Подробнее

Блоки датчиков электрохимические ФСТ-03В1 Э

76395-19

ФСТ-03В1 Э Блоки датчиков электрохимические

НП ОДО "Фармэк", Беларусь, г.Минск

Блоки датчиков электрохимические ФСТ-03В1 Э предназначены для непрерывного автоматического измерения содержания кислорода (О2), кислорода (О2) в водороде (Н2), оксида углерода (СО), сероводорода (H2S), аммиака (NH3) и передачи измеренного значения со...

Подробнее
