Счетчики жидкости лопастные MKA 3350, MKA 2290

Назначение

Счетчики жидкости лопастные МКА 3350 и МКА 2290 (далее - счетчики) предназначены для измерения объема различных нефтепродуктов, протекающих по трубопроводу.

Описание

Принцип работы счетчиков основан на измерении количества оборотов ротора,

вращающегося  под действием  потока  жидкости. Количество  оборотов  ротора

пропорционально объему жидкости, прошедшему через счетчик.

Конструктивно счетчики состоят из первичного преобразователя расхода, счетного устройства. Первичный преобразователь расхода представляет собой металлический корпус, внутри которого находится ротор с четырьмя лопастями. Лопасти ротора образуют четыре измерительные камеры одинакового объема. При протекании жидкости через первичный преобразователь расхода возникает разность давлений на его входе и выходе, под действием которой ротор совершает вращательное движение, а жидкость при этом последовательно вытесняется из измерительных камер. Вращательное движение ротора передается на счетное устройство. В счетном устройстве значение объема жидкости, прошедшей через счетчик, индицируется на роликовом отсчетном устройстве.

Счетчики выпускаются в следующих модификациях:

МКА X X X X X X X Х Х

1 2 3 4 5 6 7 8 9

1 - Значение циклического объема в см3 (2290, 3350)

2 - Конструктивное исполнение присоединения к трубопроводу (А-вход и выход счетчика находятся с одной стороны счетчика; В-ход и выход счетчика находятся на одной линии в противоположных концах счетчика).

3 - Исполнение (1 - стандартное, 2 - с дозирующим насосом).

4 - Направление вращения (L - левое, R - правое).

5 - Дополнительные функции (”--” без дозатора; “DP” дозатор 0%, 0,1%, 0,2%, 0,3% (для MKA 2290 и MKA 3350); “DP1” дозатор 0%, 0,1% (для MKA 3350)).

6 - Расположение фланцев (“--” вход снизу выход сверху; “O” фланцы вверх).

7 - Передатчик (“E” - электронный датчик импульсов AH; “F” - электронный датчик импульсов AH version H5; “M”- механический привод).

8 - Опции для механического привода “M” (“D” - возможен слив; “1,6” - индикатор мгновенного расхода 1600 л/мин; “2” - индикатор мгновенного расхода 2000 л/мин; “3” - индикатор мгновенного расхода 3000 л/мин).

9 - Температурное исполнение (без обозначения - до минус 26 °С; Х1 - до минус 55 °С).

Лист № 2

Всего листов 3

Для защиты от несанкционированного доступа и изменения метрологических характеристик пломбируются счетное устройство, калибровочный и измерительный механизм.

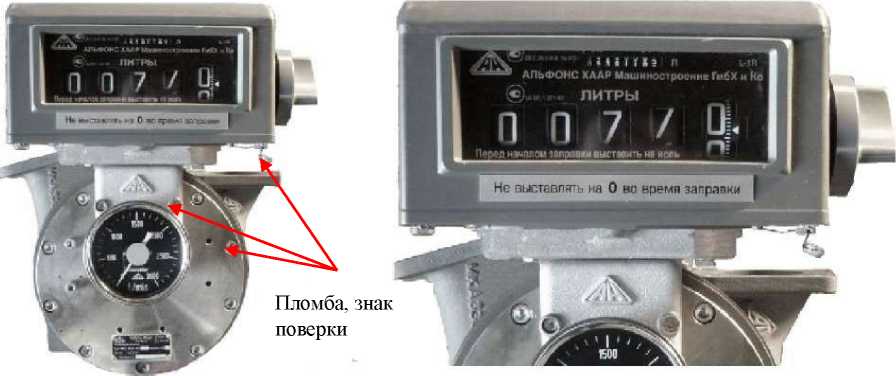

Общий вид счетчика, счетное устройство и схема пломбировки показаны на рисунке 1.

а)                                       б)

а) Общий вид и схема пломбировки б) Счетное устройство

Рисунок 1 - Счетчик жидкости лопастной МКА 3350, МКА 2290

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Лист № 3

Всего листов 3

Знак утверждения типа

наносится методом штамповки на этикетку, закрепляемую на корпусе счетчика и в виде наклейки на титульный лист паспорта типографским способом.

Комплектность

Таблица 3 - Комплектность средств измерений

Сведения о методах измерений

приведены в разделе 2 документов:

- «Счетчик жидкости лопастной МКА 3350. Паспорт»;

- «Счетчик жидкости лопастной МКА 2290. Паспорт».

Нормативные документы

Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
