Измерители давления для определения водонепроницаемости АГАМА-2РМ
| Номер в ГРСИ РФ: | 76459-19 |
|---|---|
| Производитель / заявитель: | ООО "ТПФ ВНИР Инжиниринг", г.Москва |
Измерители давления для определения водонепроницаемости АГАМА-2РМ (далее -измерители) предназначены для измерений давления в камере измерителя при проведении испытаний образцов материала (бетона, раствора и т.п.) в соответствии с ГОСТ 12730.5-84.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 76459-19 |
| Наименование | Измерители давления для определения водонепроницаемости |
| Модель | АГАМА-2РМ |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 22.10.2024 |
Производитель / Заявитель
ООО "ТПФ ВНИР Инжиниринг", г.Москва
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 419 |
| Найдено поверителей | 30 |
| Успешных поверок (СИ пригодно) | 418 (100%) |
| Неуспешных поверок (СИ непригодно) | 1 (0%) |
| Актуальность информации | 21.11.2024 |
Поверители
Скачать
| 76459-19: Описание типа СИ | Скачать | 84.6 КБ | |
| 76459-19: Методика поверки МП 231-0069-2019 | Скачать | 2.7 MБ |
Описание типа
Назначение
Измерители давления для определения водонепроницаемости АГАМА-2РМ (далее -измерители) предназначены для измерений давления в камере измерителя при проведении испытаний образцов материала (бетона, раствора и т.п.) в соответствии с ГОСТ 12730.5-84.
Описание
Принцип действия измерителей основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента измерителя в камере с предварительно созданным разрежением, которое повышается за счет проникновения в камеру атмосферного воздуха через испытуемый материал (бетон,
раствор и т.п.).
В качестве чувствительного элемента первичного преобразователя используется тензометрический датчик. После установки измерителя на поверхность образца через герметизирующую мастику с помощью рукояток перемещения поднимают поршень измерителя, создавая в полости под поршнем разрежение. Атмосферный воздух фильтруется в полость камеры через испытуемый материал. Повышение давления в камере прибора измеряется с помощью чувствительного элемента, преобразующего давление в электрический сигнал. Встроенный электронный микропроцессорный блок обеспечивает пересчет результатов измерений в сопротивление бетона проникновению воздуха и марку бетона по водонепроницаемости (W от 0 до 20) в соответствии с ГОСТ 12730.5-84. Окончание процесса измерений и индикация результата на дисплее прибора сопровождается длительным звуковым сигналом. На дисплее отображается давление в кПа.

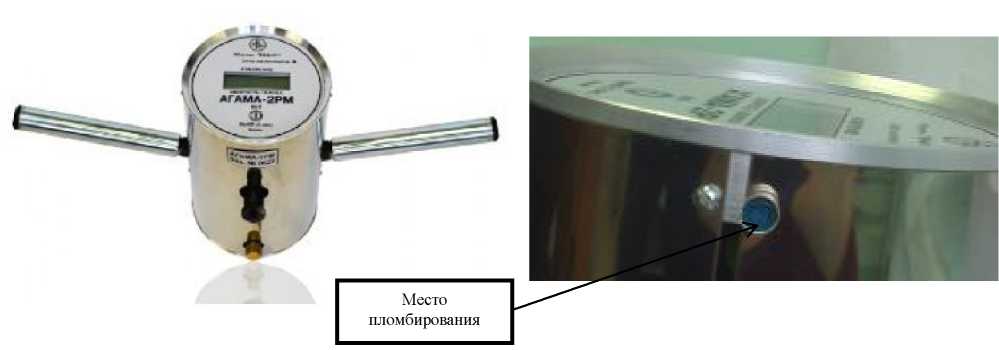

Общий вид измерителей и схема пломбировки от несанкционированного доступа представлены на рисунке 1.
а) б)
Рисунок 1 - Общий вид измерителей давления для определения водонепроницаемости АГАМА-2РМ:
а) измеритель; б) место пломбирования от несанкционированного доступа
Программное обеспечение
Программное обеспечение (ПО) измерителя состоит из встроенного ПО
«AGAMA.hex».
Встроенное ПО измерителя выполняет следующие функции: сбор, обработка и отображение на экране измерительной информации.
Влияние встроенного ПО измерителя учтено при нормировании метрологических характеристик.
Уровень защиты ПО согласно Р 50.2.077-2014 соответствует уровню «высокий» для измерителей давления для определения водонепроницаемости АГАМА-2РМ.
Идентификационные данные ПО представлены в таблице 1.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Таблица 1 - Идентификационные данные (признаки) ПО
|
Идентификационные данные (признаки) ПО |
Значение |
|
Встроенное | |
|
Идентификационное наименование ПО |
AGAMA.hex |
|
Номер версии (идентификационный номер) ПО |
не ниже V.1.01 |
|
Цифровой идентификатор ПО |
B6A1h |
|
Алгоритм расчета цифрового идентификатора |
CRC16 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений вакуумметрического давления1, кПа |
от 80,0 до 90,0 |
|
Пределы допускаемой относительной погрешности измерений вакуумметрического давления, % от измеряемой величины |
±2,0 |
|
1Термин «вакуумметрическое давление используется в соответствии с ГОСТ 12730.5-84 «Бетоны. Методы определения водонепроницаемости» | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Падение давления в течение 20 минут, кПа не более |
2,0 |
|
Габаритные размеры (в рабочем состоянии, с максимально раздвинутыми рукоятками), мм, не более - длина |
145 |
|
- ширина |
520 |
|
- высота |
230 |
|
Масса (без зарядного устройства), кг, не более |
5 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от +15 до +35 |
|
- относительная влажность, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
Окончание таблицы 3
|
Наименование характеристики |
Значение |
|
Питание: - напряжение встроенных аккумуляторов типа ААА NiMh (6 штук), В - емкость встроенных аккумуляторов, мА^ч - напряжение переменного тока зарядного устройства, В - частота переменного тока зарядного устройства, Гц - потребляемая мощность зарядного устройства, Вт, не более |
7,2 от 750 до 850 от 200 до 240 от 49 до 51 18 |
|
Время полной зарядки аккумуляторов, ч |
10 |
|
Продолжительность непрерывной работы, ч, не менее - от встроенных аккумуляторов при полной их зарядке - с подключенным к сети зарядным устройством |
10 20 |
|
Среднее время наработки на отказ, ч |
15000 |
|
Средний срок службы, лет |
10 |
Знак утверждения типа
наносится способом наклейки или иным способом на корпус измерителя, типографским способом на титульные листы руководства по эксплуатации и паспорта.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
|
Измеритель давления для определения водонепроницаемости |
АГАМА-2РМ |
1 шт. |
|
Зарядное устройство |
- |
1 шт. |
|
Комплект ЗИП |
- |
1 комплект |
|
Упаковочный кейс |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
МП 231-0069-2019 |
1 экз. |
Поверка
осуществляется по документу МП 231-0069-2019 «ГСИ. Измерители давления для определения водонепроницаемости АГАМА-2РМ. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 20 июня 2019 г.
Основные средства поверки:
Вакуумметр деформационный образцовый с условной шкалой типа ВО класса точности 0,4, верхний предел измерений минус 0,1 МПа, пределы допускаемой приведенной (к верхнему пределу измерений) погрешности ±0,4 % (регистрационный номер 20680-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 12730.5-84 Бетоны. Методы определения водонепроницаемости
Государственная поверочная схема для средств измерений избыточного давления до
4000 МПа, утвержденная Приказом Росстандарта от 29.06.2018 г. № 1339
ТУ 26.51.62-035-39555671-2018 Измерители давления для определения
водонепроницаемости АГАМА-2РМ. Технические условия
