Установки пикнометрические HDF (далее - установки) предназначены для прецизионных измерений плотности жидкости в условиях транспортирования по технологическим трубопроводам, а также для проведения поверки и калибровки поточных преобразователей плотности жидкости и каналов измерений плотности счетчиков-расходомеров массовых в условиях эксплуатации и лаборатории.

Информация по Госреестру

Основные данные
Номер по Госреестру 76494-19
Наименование Установки пикнометрические
Модель HDF
Страна-производитель СОЕДИНЕННОЕ КОРОЛЕВСТВО
Срок свидетельства (Или заводской номер) 28.10.2024
Производитель / Заявитель

Компания "H&D Fitzgerald Ltd.", Великобритания; Компания "HDF Pyknometers Ltd.", Великобритания

СОЕДИНЕННОЕ КОРОЛЕВСТВО

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 63
Найдено поверителей 2
Успешных поверок (СИ пригодно) 63 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 17.11.2024

Поверители

Скачать

76494-19: Описание типа СИ Скачать 194.9 КБ
76494-19: Методика поверки МП 2302-0119-2019 Скачать 4.3 MБ

Описание типа

Назначение

Установки пикнометрические HDF (далее - установки) предназначены для прецизионных измерений плотности жидкости в условиях транспортирования по технологическим трубопроводам, а также для проведения поверки, калибровки и градуировки поточных преобразователей плотности жидкости и каналов измерений плотности преобразователей массового расхода в условиях эксплуатации и лаборатории.

Описание

Принцип действия установок основан на пикнометрическом методе измерений плотности жидкости с применением металлических напорных пикнометров. Сущность метода состоит в определении массы известного объёма жидкости, отобранной из трубопровода в два соединенных последовательно пикнометра при температуре и давлении в трубопроводе. Плотность жидкости находят как среднее значение из частных от деления разностей значений массы заполненных и пустых пикнометров на соответствующие значения объёма пикнометров при условиях отбора проб жидкости. Значения массы пустых и заполненных пикнометров определяют на электронных весах методом замещения набором эталонных гирь. Давление, температуру жидкости и температуру тел пикнометров определяют в момент отбора пробы жидкости в пикнометры при помощи средств измерений утвержденного типа из комплекта установки.

Конструктивно установки пикнометрические HDF состоят из следующих основных частей: основного корпуса установки, металлических пикнометров, преобразователей температуры и давления, электронных весов, набора гирь, комплекта запасных частей в транспортных кейсах. В основном корпусе установки размещен термоизолирующий кейс для пикнометров, вмонтированы технологические трубопроводы, запорные краны, первичные преобразователи давления, температуры и индикатор расхода. Также в корпусе установки размещаются вторичные приборы средств измерений температуры и давления, гибкие рукава высокого давления с быстросъёмными соединениями, кейс с комплектом запасных частей и материалов. Термоизолирующий кейс для пикнометров имеет встроенные температурные датчики контактного типа для измерений температуры тел пикнометров. Корпус установки, кейсы для транспортировки пикнометров, весов, гирь, преобразователей температуры и давления (опционально), кейс запасных частей, выполнены из легких композитных материалов и снабжены ручками для переноски. Для выполнения измерений плотности установка подключается к трубопроводу с транспортируемой жидкостью.

В зависимости от максимального рабочего давления и максимальной рабочей температуры жидкости установки выпускаются в стандартном и специальном исполнениях. Специальное исполнение установок комплектуется пикнометрами напорными специального исполнения, регистрационный номер № 74439-19.

В состав установок входят средства измерений утвержденного типа. Наименования типов средств измерений, входящих в комплект установок, регистрационные номера в Федеральном информационном фонде по обеспечению единства измерений, а также класс точности применяемых весов и гирь утвержденного типа приведены в таблице 3.

Наименование изготовителя HDF Pyknometers Limited или H&D Fitzgerald Limited и серийный номер установки указаны на корпусах кейсов. Внешний вид и конструкция установок, изготавливаемых компаниями HDF Pyknometers Limited и H&D Fitzgerald Limited, одинаковые.

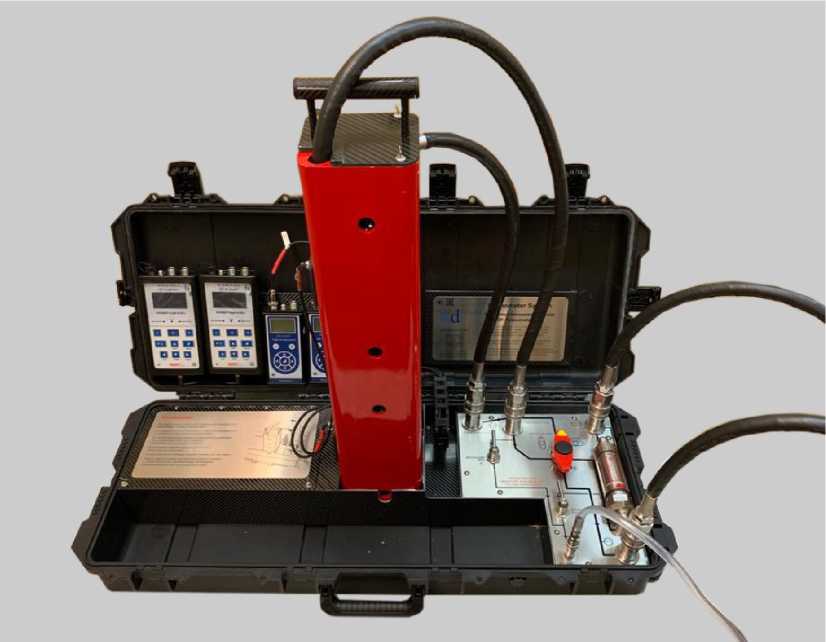

Общий вид основного корпуса установки показан на рисунке 1.

Рисунок 1 - Общий вид основного корпуса установок пикнометрических HDF

Установка пломб на установки не предусмотрена.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений плотности жидкости, кг/м3

от 600 до 2000*

Пределы допускаемой абсолютной погрешности измерений плотности жидкости, кг/м3

±0,10

* Верхняя граница диапазона измерений плотности установки зависит от наибольшего предела взвешивания (НИВ) весов из комплекта установки и указывается в спецификации на установку, но не менее 1200 кг/м3

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

- рабочее давление жидкости, МПа, не более: а) стандартное исполнение

б) специальное исполнение

6,5

9,0

- температура жидкости, °С: а) стандартное исполнение б) специальное исполнение

от 1 до 50

от 1 до 90

- температура окружающей среды, °С: а) при отборе пробы жидкости в пикнометры б) при взвешивании пикнометров

от минус 25 до 50 по спецификации на весы

- относительной влажность окружающей среды, % не более: а) при отборе пробы жидкости в пикнометры

б) при взвешивании пикнометров

100

по спецификации на весы

Масса установки (в зависимости от заказа), кг

от 63 до 102

Габаритные размеры установки (основной кейс), мм, не более:

- высота

- ширина

- длина

200

430

1020

Срок службы установки, лет, не менее

10

Маркировка взрывозащиты

- термометры цифровые малогабаритные ТЦМ 9410 модификации ТЦМ9410Ех/М1, ТЦМ 9410Ех/М1Н;

- калибраторы давления малогабаритные «ЭЛЕМЕР-КДМ-030» исполнения «ЭЛЕМЕР-КДМ-030Ех»;

- преобразователи давления эталонные ПДЭ-020 исполнения

ПДЭ-020Ех

0Ех ia IIA/IIB/IIC T6 Ga X;

1Ex ib IIB T6 Gb X

0Ех ia IIC Т6 Ga X

Знак утверждения типа

наносится в центральной части титульного листа руководства по эксплуатации установки типографским способом и на основной кейс установки в виде наклейки.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Установка пикнометрическая в составе:

HDF

1 шт.

- пикнометры напорные (рег. № 74439-2019)*

в соответствии с описанием типа СИ

2 (4**) шт.

- термоизолирующий кейс для пикнометров

1 (2**) шт.

- комплект технологических трубопроводов с ротаметром

1 шт.

Продолжение таблицы 3

Наименование

Обозначение

Количество

- термометры цифровые малогабаритные ТЦМ 9410 модификации ТЦМ 9410Ех/М1, ТЦМ 9410Ех/М1Н в комплекте с термопреобразователями ТТЦ модели ТТЦ01-180 (рег. № 68355-17) и термопреобразователями сопротивления из платины ТС с чувствительными элементами ЧЭ типа ЧЭПТ (рег. № 58808-14)

ТЦМ 9410

1 (2**) комплекта

- калибраторы давления малогабаритные «ЭЛЕМЕР-КДМ-030» исполнения «ЭЛЕМЕР-КДМ-030Ех» (рег. № 64695-16) в комплекте с преобразователями давления эталонными ПДЭ-020 исполнения ПДЭ-020Ех (рег. № 58668-14)

ЭЛЕМЕР-КДМ-030

1 (2**) комплекта

Весы специального I класса точности по

ГОСТ OIML R 76-1-2011 с НПВ не менее 10 кг либо компаратор массы со значением среднего квадратического отклонения показаний не более 10 мг

в соответствии с описанием типа СИ

1 шт.

Набор гирь класса точности Е2 по

ГОСТ OIMLR 111-1-2009

в соответствии с описанием типа СИ

1 комплект

Комплект запасных частей и материалов

в зависимости от заказа

1 шт.

Руководство по эксплуатации

Установки пикнометрические HDF. Руководство по эксплуатации.

1 экз.

* Исполнение пикнометров в зависимости от заказа на исполнение установки ** В зависимости от заказа

Сведения о методах измерений

приведены в Руководстве по эксплуатации «Установки пикнометрические HDF. Руководство по эксплуатации», разделы 7-9.

Нормативные документы

Государственная поверочная схема для средств измерений плотности, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 01.11.2019 № 2603

Техническая документация компании «H&D Fitzgerald Limited», Великобритания
