Газосигнализаторы автоматические стационарные Сегмент
| Номер в ГРСИ РФ: | 76501-19 |
|---|---|
| Категория: | Газоанализаторы |
| Производитель / заявитель: | ООО "Модус", г.Москва |
Газосигнализаторы автоматические стационарные «Сегмент» (далее -газосигнализаторы) предназначены для непрерывного контроля состояния воздушной среды с целью обнаружения и идентификации токсичных химических веществ, в том числе отравляющих веществ (ОВ) и аварийно химически опасных веществ (АХОВ).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 76501-19 |
| Наименование | Газосигнализаторы автоматические стационарные |
| Модель | Сегмент |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 28.10.2024 |
Производитель / Заявитель
ООО "Модус", г.Москва
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 76501-19: Описание типа СИ | Скачать | 160.1 КБ | |
| 76501-19: Методика поверки | Скачать | 4.2 MБ |
Описание типа
Назначение
Газосигнализаторы автоматические стационарные «Сегмент» (далее -газосигнализаторы) предназначены для непрерывного контроля состояния воздушной среды с целью обнаружения и идентификации токсичных химических веществ, в том числе отравляющих веществ (ОВ) и аварийно химически опасных веществ (АХОВ).
Описание
Принцип действия газосигнализатора основан на методе времяпролетной спектрометрии ионной подвижности (СИП) с ионизацией молекул химических веществ импульсным коронным разрядом в режиме измерения ионного тока одновременно положительных и отрицательных ионов веществ.
Обнаружение и идентификация токсичных химических веществ проводится на основе анализа спектров ионной подвижности анализируемого воздуха и сличения их с характеристиками контролируемых веществ в базе данных газосигнализатора: - приведённой подвижностью и амплитудой (площадью) характеристического иона(ов) вещества. При превышении заданного порога обнаружения контролируемого вещества (по амплитуде или площади характеристического пика(ов)) программное обеспечение (ПО) газосигнализатора формирует сигнал «Тревога» и активирует звуковой сигнал (отключаемый).
Результаты анализа (спектры в отрицательной и положительной полярности, сигнал «Тревога», название обнаруженного вещества, амплитуда характеристического пика вещества), режимы работы газосигнализатора и его основных узлов передаются на внешний компьютер. Передача данных и управление газосигнализатором осуществляется по проводному каналу -локальной сети Ethernet 10/100 Mbit/s (стандарт IEEE 802.3). В состав ПО газосигнализатора входит VNC-сервер, позволяющий осуществлять отображение интерфейса рабочей программы газосигнализатора и взаимодействие с ним в реальном времени посредством внешнего компьютера, соединённого с газоанализатором по локальной сети Ethernet, с установленным на нём клиентским приложением VNC, например, TightVNC.
Связь с внешним компьютером может быть организована также по сети Wi-Fi (стандарт 802.11g, 2,4 ГГц) и радиоканалу (433 МГц). Модуль Wi-Fi и/или радиомодуль устанавливаются в газосигнализатор по требованию заказчика, при этом поставляется необходимое ПО для внешнего компьютера.
При необходимости визуализации получаемой от газосигнализатора информации и его настройки на месте его установки к нему можно подключить монитор и клавиатуру.
Газосигнализатор - портативное устройство, изготовленное в виде моноблока, состоящего из измерительного устройства с подсоединенным к нему модулем питания. Измерительное устройство представляет собой ионно-дрейфовую ячейку c блоком внешних интерфейсов. Блок внешних интерфейсов ячейки содержит разъёмы для подключения кабеля проводной локальной сети Ethernet (8P8C), клавиатуры и/или флэш-накопителя (USB), внешнего монитора (VGA). На правой панели измерительного устройства имеется клавиша ВКЛ/ВЫКЛ, на передней панели - входной штуцер для забора анализируемого воздуха и светодиод для индикации состояния газосигнализатора (ВКЛ/ВЫКЛ). На левую боковую панель может быть установлен выходной штуцер, необходимый для организованного сброса паровоздушных (ПВС) и парогазовых (ПГС) смесях химических веществ при испытаниях и поверке газосигнализатора.
Модуль питания газосигнализатора поставляется в двух исполнениях: - сетевой адаптер для питания газосигнализатора от сети переменного тока и аккумуляторный блок (АКБ) для автономного питания газосигнализатора. Модуль питания подсоединяется к задней стенке измерительного блока с помощью специальных защелок.
Режим работы газосигнализатора - непрерывный. Отбор окружающего воздуха происходит через обогреваемый пробоотборный тракт (температура от 30 до 100 °С) со скоростью от 100 до 1000 мл/мин, температура тракта и скорость отбора устанавливаются на предприятии-изготовителе.
Общий вид газосигнализатора представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

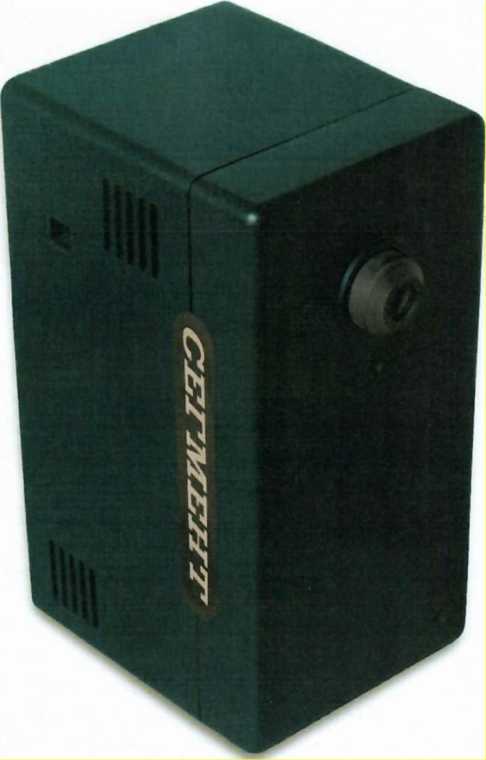

Рисунок 1 - Общий вид газосигнализатора автоматического стационарного «Сегмент»

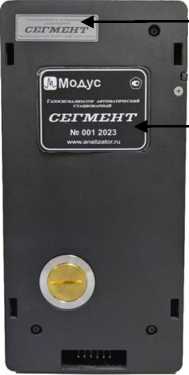

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Программное обеспечение
Встроенное программное обеспечение (далее - ПО) предназначено для обработки результатов измерения, идентификации веществ с использованием встроенной базы данных, документирования и протоколирования результатов анализа, а также для формирования сигнала «Тревога».
Уровень защиты программного обеспечения «высокий» в соответствии
с Р 50.2.077-2014.
Идентификационные данные встроенного программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
IMS |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.7.6 |
|
Цифровой идентификатор ПО |
Прилагается индивидуально к каждому газосигнализатору и прописан в формуляре АПМУ 04.00.00.000 ФО |
|
Примечание - Номер версии ПО должен быть не ниже указанной в таблице. | |
Влияние встроенного программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Порог срабатывания, мг/м3: | |
|
Зарин |
1,0-10"2 |
|
Зоман |
1,0-10"2 |
|
Vx |
3,040-3 |
|
Хлор |
1,0 |
|
Сероводород |
10,0 |
|
Пределы допускаемой относительной погрешности порога срабатывания, % |
±30 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Электропитание осуществляется: - от сети переменного тока: напряжением, В частота, Гц - от аккумуляторного блока напряжением, В |
от 110 до 240 50/60 11,1 |
|
Габаритные размеры, мм, не более: - высота - длина - ширина |
250 120 180 |
|
Масса, кг, не более |
3,5 |
|
Время срабатывания при пороговых концентрациях, с, не более |
5 |
|
Время выхода в рабочий режим, мин, не более |
15 |
|
Время непрерывной работы от аккумуляторного блока, ч, не менее |
8 |
|
Потребляемая мощность, В •А, не более |
65 |
|
Наработка на отказ, ч, не менее |
10000 |
|
Средний срок службы, лет, не менее |
5 |
|
Условия эксплуатации - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от +15 до +35 от 30 до 80 от 84,0 до 106,7 |
|
Электрическое сопротивление изоляции между каждым из контактов сетевой вилки питания и корпусом составляет, МОм, не менее: - в нормальных климатических условиях - при повышенной влажности |
20,0 1,0 |
|
Уровень шума на расстоянии 1 м, дБ, не более |
45 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации АПМУ 04.00.00.000 РЭ типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерения
|
Наименование |
Обозначение |
Количество (шт.) |
|
Газосигнализатор автоматический стационарный «Сегмент» |
АПМУ 04.00.00.000 |
1 |
|
Измерительное устройство |
- |
1 |
|
Сетевой адаптер |
ЛПКН 26.02.04.000 |
1 |
|
Аккумуляторный блок (АКБ) |
ЛПКН 26.02.03.000 |
1 |
|
Устройство зарядное |
IMAX В6АС V2 |
1 |
|
Переходник УЗ |
ЛПКН 26.02.05.000 |
1 |
|
Кабель устройства зарядного |
- |
1 |
|
Сетевой кабель устройства зарядного |
- |
1 |
|
Комплект запасных частей, инструмента и принадлежностей ЗИП-О |
АПМУ 04.03.00.000 |
1 |
|
Ведомость эксплуатационных документов |
АПМУ 04.00.00.000 ЭД |
1 |
|
Руководство по эксплуатации |
АПМУ 04.00.00.000 РЭ |
1 |
|
Формуляр |
АПМУ 04.00.00.000 ФО |
1 |
|
Ведомость ЗИП-О |
АПМУ 04.00.00.000 ЗИ |
1 |
|
Методика поверки |
- |
1 |
|
Транспортная тара |
АПМУ 04.05.00.000 |
по заказу |
Поверка
осуществляется по документу МП 76501-19 «Газосигнализатор автоматический стационарный
«Сегмент». Методика поверки», утвержденному ОАО ФНТЦ «Инверсия» 12 апреля 2019 г.
Основные средства поверки:
- метеометр МЭС-200А, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 27468-04;
- секундомер электронный ИНТЕГРАЛ С-01, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 44154-16;
- стенд газодинамический ГДС, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 38715-08;
- рабочий эталон 1-го и 2-го разряда - генератор газовых смесей ЕТ-950, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 48233-11;
- установка динамическая Микрогаз-ФМ - рабочий эталон 1-го разряда, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 38715-08;
- хроматограф газовый 7890А с детектором ПФД, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 15118-07;
- пробоотборник воздуха автоматический «ОП», мод. ОП-221ТЦ регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 18860-05;
- ГСО 8246-2003 состава зарина;
- ГСО 8247-2003 состава зомана;
- ГСО 8249-2004 состава аналога вещества Vx;
- ГСО 10538-2014 состава сероводорода;
- Источник микропотока хлора ИМ-ГП-08-М-Г1, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 68336-17;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых газосигнализаторов с требуемой точностью.
Знак поверки наносится на заднюю крышку газосигнализатора или в свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
Приказ Росстандарта от 14.12.18 г. № 2664 «Государственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах»
ДКТЦ.413445.011 ТУ Газосигнализатор автоматический ГСА-П. Технические условия
