Колонки топливораздаточные Quantium

Назначение

Колонки топливораздаточные Quantium (далее - ТРК) предназначены для измерений объема жидкого моторного топлива (бензин, керосин, дизельное топливо), далее - ЖМТ, при выдаче в топливные баки.

Описание

Принцип действия ТРК основан на измерениях объема ЖМТ, которое из резервуара через обратный клапан, фильтр предварительной очистки и насосный моноблок с газоотделителем, подается в двухпоршневой/четырехкамерный измеритель объема TQM, производства фирмы «DOVER FUELING SOLUTIONS UK LIMITED», Соединенное Королевство (далее - измеритель объема), из которого, через клапан двойного действия, разрывную муфту и раздаточный рукав с краном, поступает в топливный бак транспортного средства.

В ТРК реализован прямой метод измерений объема ЖМТ, проходящего через ТРК, с помощью измерителя объема, в единицах объема.

При протекании ЖМТ через измеритель объема возникает разность давлений на его входе и выходе, под действием которого поршень совершает возвратно-поступательное движение, ЖМТ при этом вытесняется из измерительной камеры. Поступательное движение поршней преобразуется во вращательное движение кривошипов и через шестерни передают вращательное движение на вал генератора импульсов, в котором, магнито-электронным датчиком (на основе эффекта Холла), преобразуется в последовательность электрических импульсов, поступающих в контроллер с устройством индикации (LCD или VGA), далее -отсчетное устройство, на цифровом индикаторе которого индицируется количество отпущенного ЖМТ, его цена и стоимость.

Установка показаний указателя разового учёта на устройстве индикации в положение нуля перед каждым измерением объёма ЖМТ производится автоматически.

ТРК состоит из:

- корпуса с рамой;

- гидравлического блока (с насосом - всасывающий или без насоса - напорный);

- двухпоршневого/четырехкамерного измеритель объема типа TQM с генератором импульсов, производства фирмы «DOVER FUELING SOLUTIONS UK LIMITED», Соединенное Королевство.

- контроллера TQC с устройством индикации - LCD (жидкокристаллический дисплей) или VGA (светодиодный дисплей);

- раздаточного рукава с краном для ЖМТ (количество и расположение - в зависимости от заказанной модификации).

- счетчика суммарного учета объема, выданного ЖМТ (для каждого вида);

- устройства для заземления ТРК и пр.

ТРК выпускаются в следующих сериях: 110; 210; 310; 410; 510 (серии отличаются конструктивным особенностями корпуса/рамы, количеством раздаточных рукавов с краном, наличием или отсутствием механизма убора рукава и опциями).

Серии 210; 310; 410; 510 могут изготавливаться с опцией «мастер» (возможность подключения сателлита с одной или двух сторон). ТРК с опцией «мастер» предназначены для использования «мастера» и сателлита одновременно при выдаче ЖМТ в баки большегрузных транспортных средств, которые располагаются с двух сторон транспортного средства. Таким образом оба бака большегрузного транспортного средства наполняются поочередно за одну транзакцию, без необходимости маневрирования большегрузного транспортного средства на АЗС.

Серия 510 может изготавливаться с механизмом полной уборки рукава и механизмом частичной уборки рукава. Механизмы уборки рукава расположены вертикально внутри корпуса и отделены по продуктам перегородками, образуя вертикальные колонны. Количество колонн зависит от конструкции гидравлики. Кроме того, серия 510 может изготавливаться в модульной версии. Модульная версия позволяет производить замену устройств индикации LCD или VGA непосредственно на месте установки ТРК по желанию заказчика без конструктивных доработок корпусной рамы.

Применяемые устройства индикации LCD или VGA всех модификаций ТРК конструктивно размещаются в одном блоке, отделенном от гидравлического блока, и могут иметь общее или индивидуальное устройства для подогрева электронного блока в целом или устройства индикации в холодное время года.

ТРК по заказу могут оснащаться системой рекуперации паров (возврата паров) на бензиновую гидравлику.

Обозначения модификаций ТРК:

Quantium Series X1 X2 Х3 Х4 Х5 Х6-Х7-Х8,

где Quantium - тип ТРК, может быть сокращено до буквы «Q»;

Series - номер серии 110, 210, 310, 410, 510;

X1 - обозначение типа корпуса (М - модульная конструкция, отсутствие буквы -не модульная, только для серии 510);

Х2 - обозначение функции одновременной или поочередной заправки (только для серий: 110, 210, 310):

- SD - заправка с одного рукава (поочередная);

- DD - заправка с двух рукавов (одновременная);

Х3 - обозначение исполнения механизма убора рукавов (только для серии 510):

- отсутствие обозначения - исполнение с системой возврата рукавов;

- SHR - механизм частичного убора рукавов (только для модульных ТРК);

- FHR - механизм полного убора рукавов (только для модульных ТРК);

Х4 - обозначение производительности и наличие опции «мастер» (одного или нескольких рукавов):

- отсутствие обозначения 40 л/мин;

- HS - расход 80 л/мин;

- HSM - расход 80 л/мин с опцией мастер;

- VHS - расход 130 л/мин;

- SVHS - расход 130 л/мин (специальное исполнение);

- VHSM - расход 130 л/мин с опцией мастер;

- SVHSM - расход 130 л/мин с опцией мастер (специальное исполнение);

- UHS - расход 160 л/мин (только для Quantium 310 серии);

Х5 - обозначение для исполнения сателлит (кроме серии 110):

- SAT - обозначение для сателлита;

- MSAT - обозначение для сателлита без дисплея;

Х6 - количество видов отпускаемого ЖМТ от 1 до 5;

Х7 - количество раздаточных рукавов от 1 до 10;

Х8- количество колонн от 1 до 5 (только для модульных ТРК).

Общий вид колонок топливораздаточных Quantium (серии: 110, 210, 310, 410, 510) представлен на рисунках 1 - 7.

Схемы пломбировки основных элементов ТРК приведены на рисунках 8 - 16.

Заводские номера ТРК состоят из сочетания заглавных букв латинского алфавита и порядкового номера из арабских цифр нарастающим итогом по системе нумерации предприятия-изготовителя, нанесены на фольгированную самоклеящуюся табличку полиграфическим способом, табличка с наименованием ТРК и заводским номером крепится на корпус ТРК.

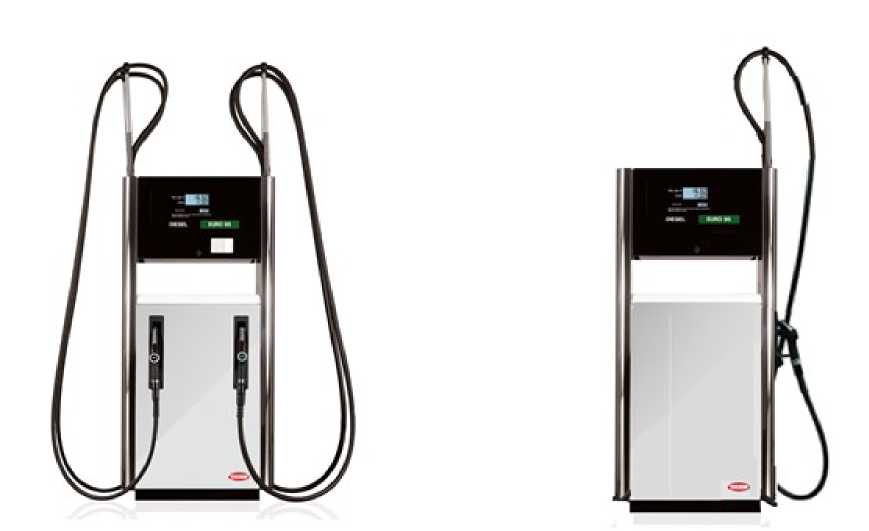

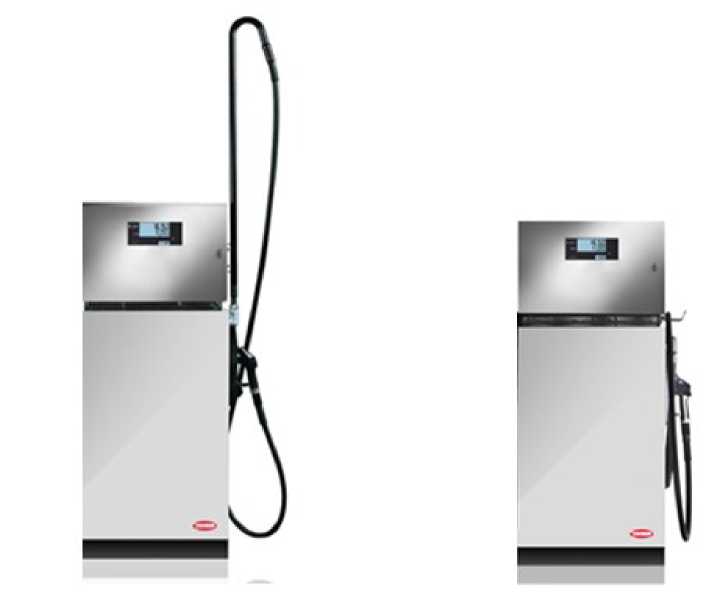

Рисунок 1 - Общий вид ТРК Quantium 110 с мачтой и без мачты

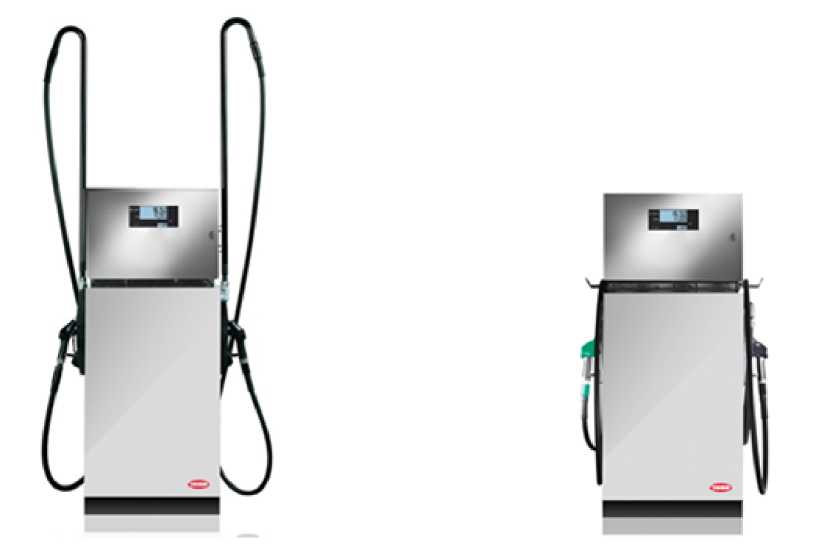

Рисунок 2 - Общий вид ТРК Quantium 210 с мачтой, без мачты

Рисунок 3 - Общий вид сателлита к ТРК Quantium 210 с мачтой, без мачты

Рисунок 4 - Общий вид ТРК Quntium 310 и сателлита к ним

Рисунок 5 - Общий вид ТРК Quantium 410 и сателлита к ним

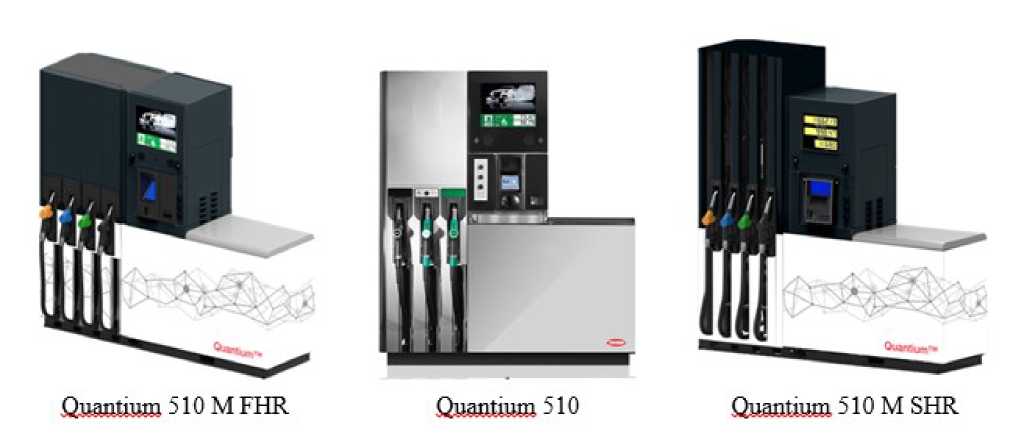

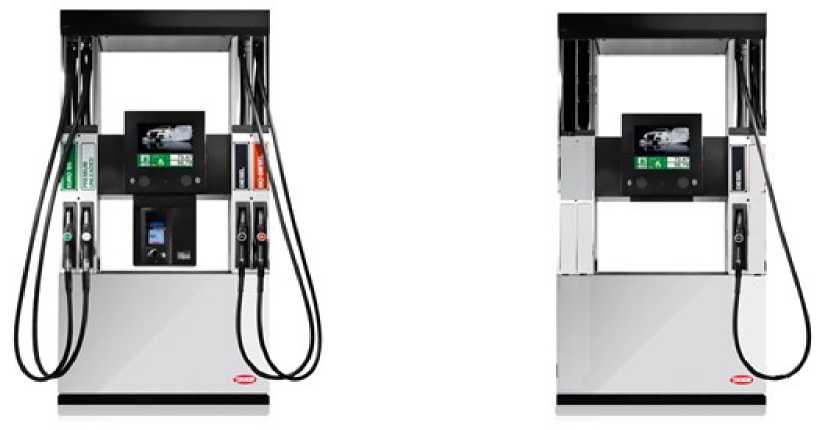

Рисунок 6 - Общий вид ТРК Quantium серии 510

Оцаийци,510 SAT        Ощцйццц,510М5АТ        ОшдШ11510 msat

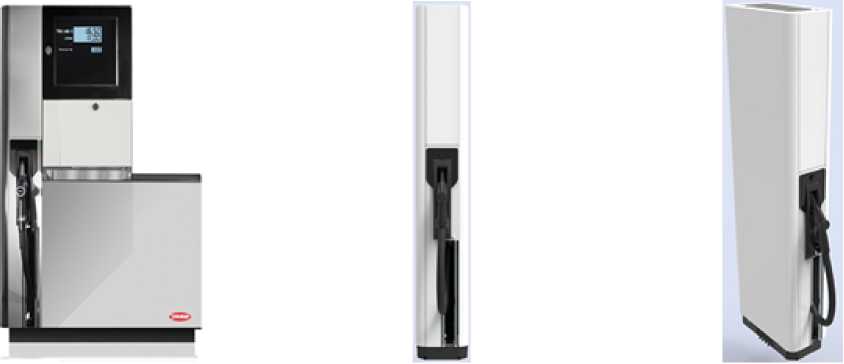

Рисунок 7 - Общий вид сателлита Quantium 510 SAT и Quantium 510 MSAT

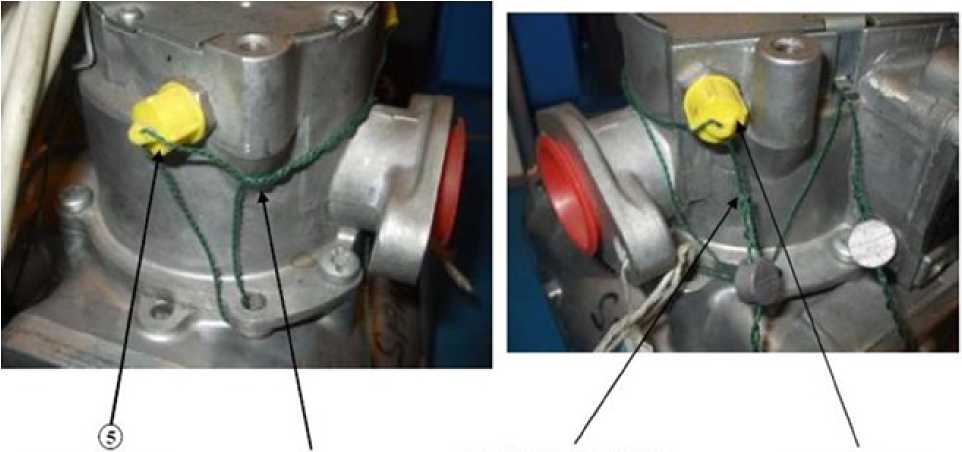

ПЛОМБИРОВОЧНЫЙ ЖГУТ ДАТЧИКА ИМПУЛЬСОВ

-- ПЛОМБА ДАТЧИКА ИМПУЛЬСОВ

ПЛОМБА КОРПУСА, ПОРШНЯ И НИЖНЕЙ ЧАСТИ

ПЛОМБА БЛОКА КАЛИБРОВКИ

КАЛИБРОВКИ

ЗАГЛУШКА ПОРТА СЧЕТЧИКА (ЗАДНЯЯ СТОРОНА)

ПЛОМБИРОВОЧНЫЙ

ЖГУТ

ПЛОМБИРОВОЧНЫЙ ЖГУТ ПРОХОДЯЩИЙ ВОКРУГ КОРПУСА ИЗМЕРИТЕЛЯ

ЗАГЛУШКА ПОРТА СЧЕТЧИКА (ПЕРЕДНЯЯ СТОРОНА)

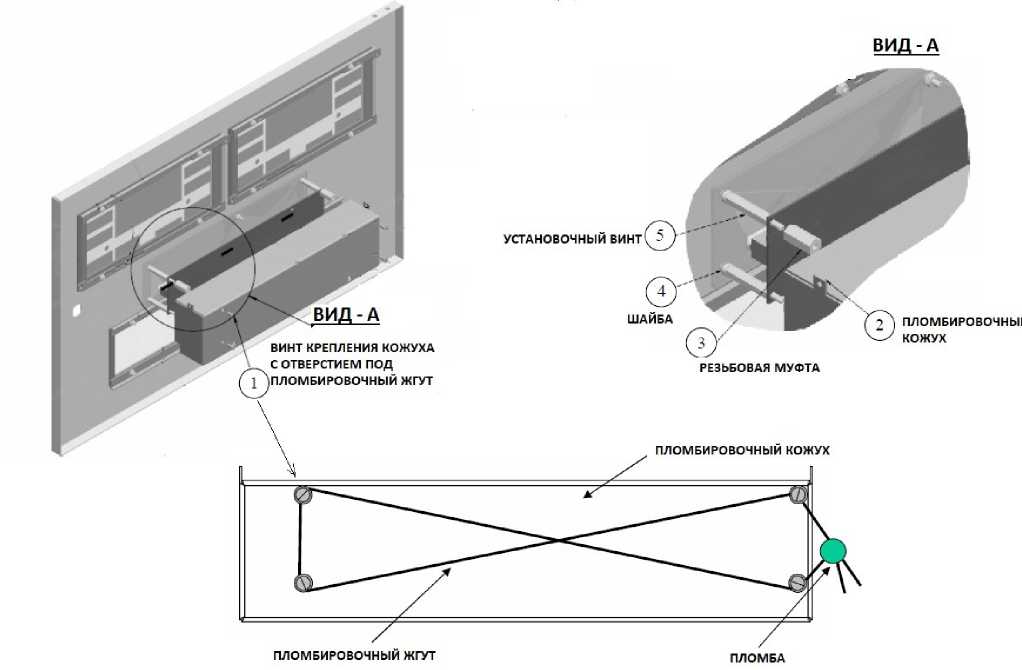

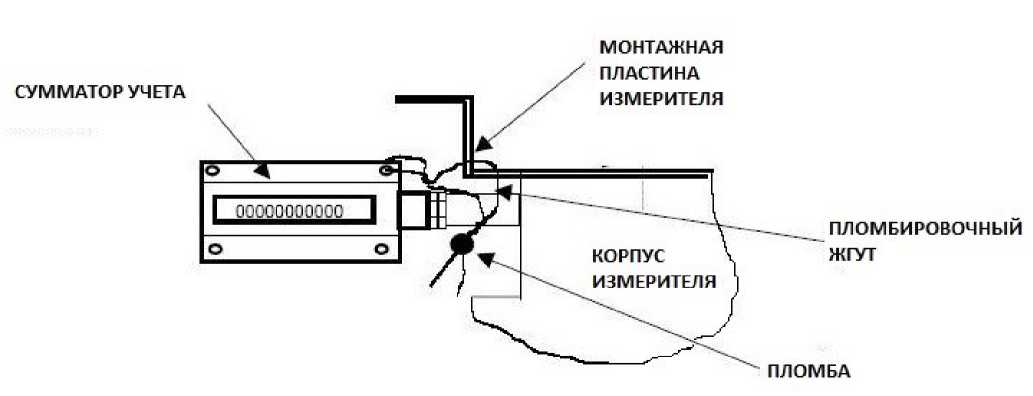

Рисунок 9 - Пломбировка механического сумматора учета

Рисунок 10 - Пломбировка электромеханического сумматора учета (для ТРК серий 110, 210, 310)

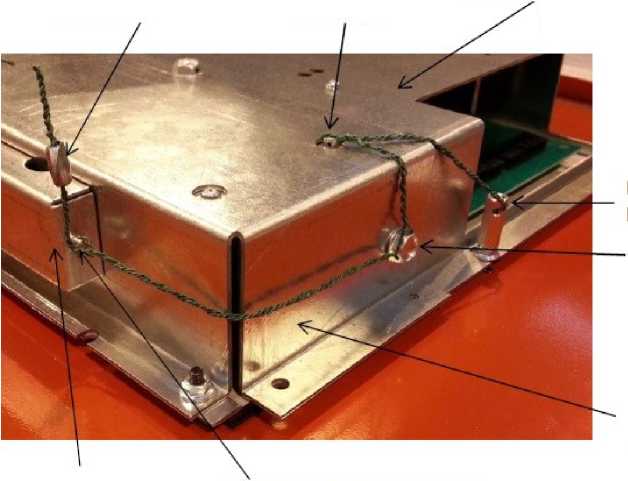

УШКО ДЛЯ ПЛОМБИРОВОЧНОГО ПЛОМБА            ЖГУТА

КОЖУХ

ПЛОМБИРОВОЧНЫЙ

ШТИФТ С ОТВЕРСТИЕМ ДЛЯ ПЛОМБИРОВОЧНОГО ЖГУТА

ВИНТ С ОТВЕРСТИЕМ ДЛЯ ПЛОМБИРОВОЧНОГО ЖГУТА

КОЖУХ

ПЛОМБИРОВОЧНЫЙ

ВИНТ С ОТВЕРСТИЕМ ДЛЯ ПЛОМБИРОВОЧНОГО ЖГУТА

КОЖУХ

ПЛОМБИРОВОЧНЫЙ

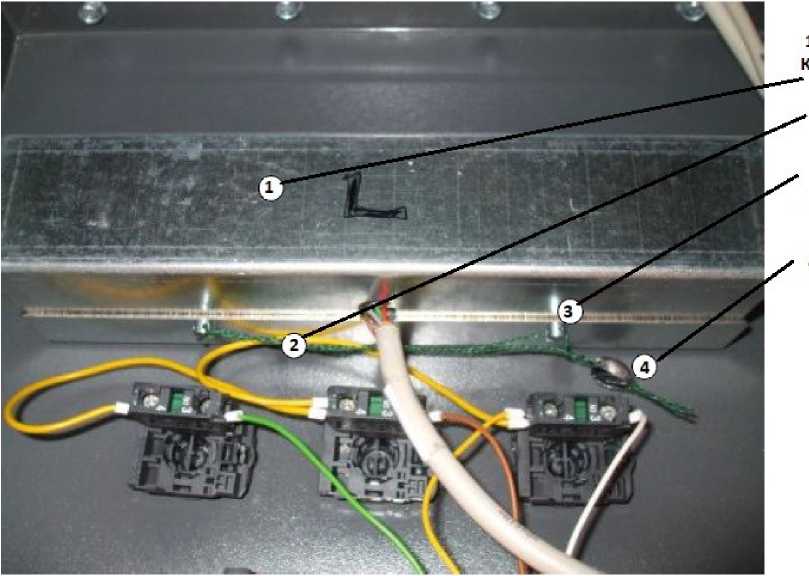

- ПЛОМБИРОВОЧНЫЙ

2- ПЛОМБИРОВОЧНЫЙ ЖГУТ

3 - ПЛОМБИРОВОЧНЫЙ ШТИФТ С ОТВЕРСТИЕМ ПОД ЖГУТ

4- ПЛОМБА

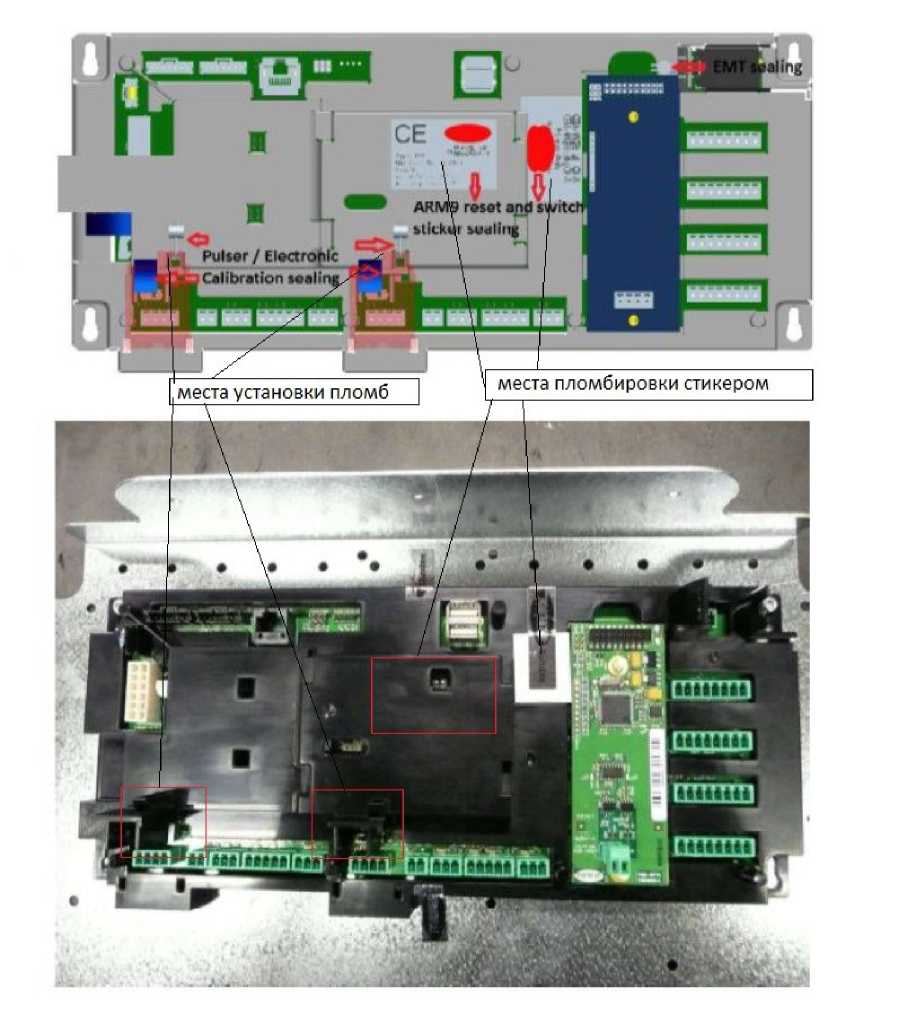

Рисунок 12 - Схема пломбировки платы EIO контроллера TQC

Рисунок 13 - Пломбировка разъемов генераторов импульсов и электромеханического счетчика суммарного учета на плате EIO контроллера TQC

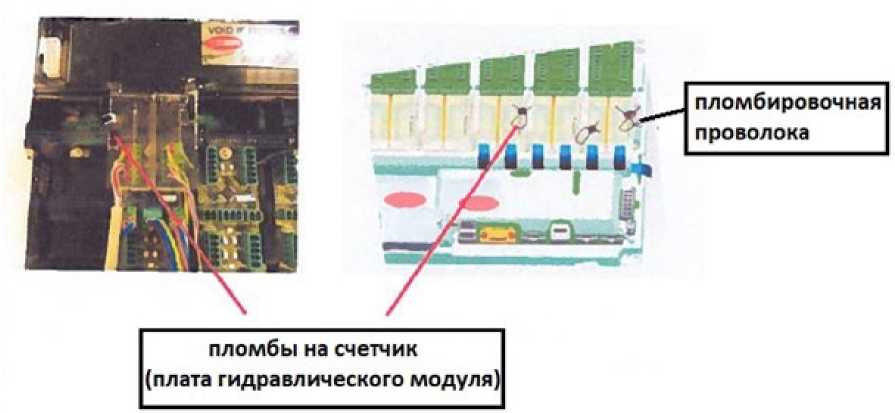

Рисунок 14 - Пломбировка разъемов гидравлических модулей на плате EIO контроллера TQC

VOJCLIf

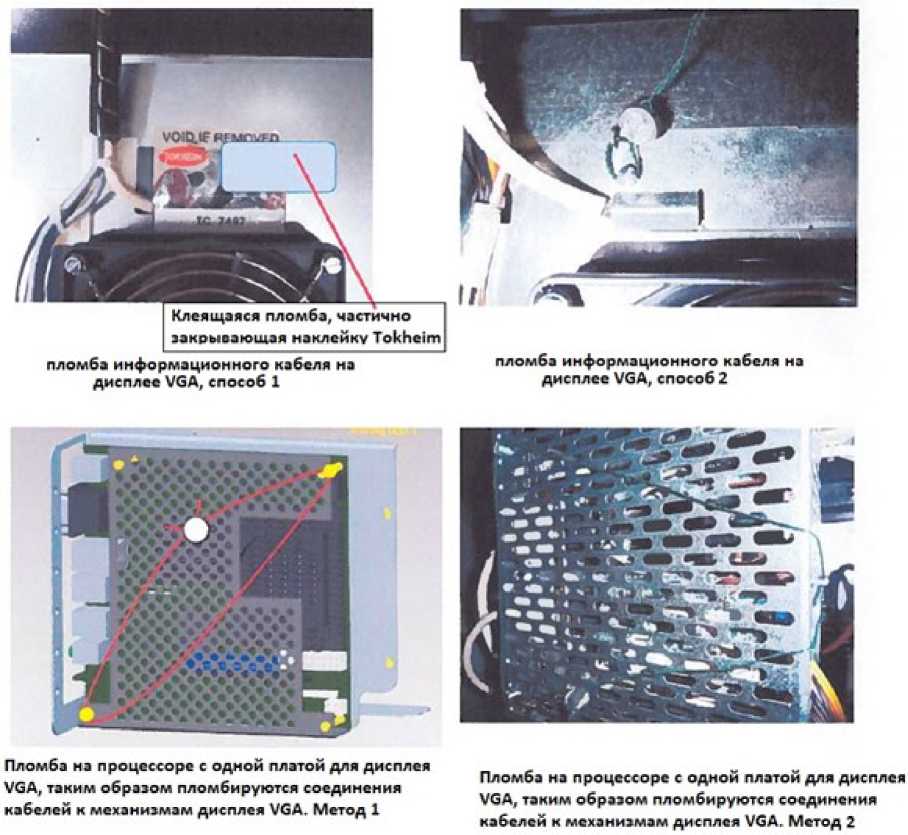

пломба информационного кабеля на диепл« VGA, способ 1

Пломба из процессоре с одной платой для дисплея VGA, юким образам пломбируются соединении кабелей к механизмам дисплея VGA. Метод 1

пломба информационного кабеля на дисплее VGA, способ 2

Пламба на процессоре с одной платой для дисплея VGA, таким образом пломбируются соединения кабелей к мсианиамом дисплея VGA. Метод 2

Клеящаяся пломба, частично закрывающая наклейку Tpkheim

Рисунок 15 - Пломбировка VGA дисплея контроллера TQC

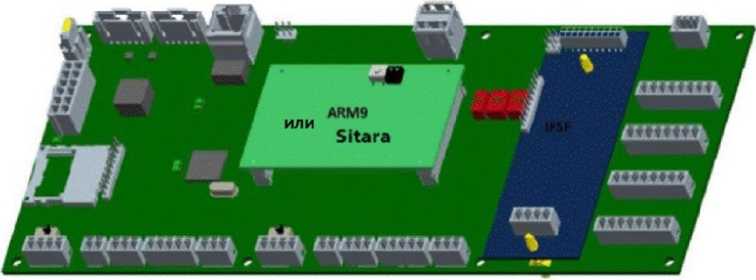

Рисунок 16 - Внешний вид и схема пломбировки платы EST контроллера TQC (для одно-продуктовых ТРК)

Программное обеспечение (ПО) ТРК является встроенным, метрологически значимая часть ПО имеет функции определения выданного объёма ЖМТ, вывода информации о выданном объёме ЖМТ, его стоимости, на устройства индикации, и интерфейсы связи, сохранения во внутренней памяти количество выданных доз, количества смен, цены ЖМТ, количества и характера отказов, и реализовано в контроллере TQC. Доступ к интерфейсу для загрузки ПО ограничивается корпусом контроллера TQC и защитной крышкой, которая пломбируется, а также защищен паролем администратора.

Конструкция ТРК исключает возможность несанкционированного влияния на ПО и измерительную информацию. Дополнительно используется аппаратно-программная защита памяти программ и данных, реализуемая производителем микроконтроллера.

ПО не может быть модифицировано, считано или загружено через какой-либо другой интерфейс после опломбирования крышки электронно-вычислительного устройства.

Нормирование метрологических характеристик проведено с учетом применения ПО.

Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 «высокий».

Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Технические характеристики

аблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Количество видов ЖМТ, раздаточных рукавов, колонн (для модульной конструкции), габаритные размеры и масса модификаций указаны в таблице 4.

Таблица 4 - Количество видов ЖМТ, раздаточных рукавов, колонн (для модульной

конструкции), габаритные размеры и масса модификаций

Знак утверждения типа

наносится на маркировочную табличку ТРК фотографическим способом и титульные листы эксплуатационной документации типографским способом.

Комплектность

Таблица 5 - Комплектность средства измерений

Сведения о методах измерений

приведены в документе «Руководство по эксплуатации», раздел 6 «Ввод в эксплуатацию».

Нормативные документы

Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»

Техническая документация изготовителя
