Анализаторы спектра N9000В, N9010В, N9020В

Номер в ГРСИ РФ: 76526-19
Производитель / заявитель: Компания "Keysight Technologies, Inc.", США
Скачать
76526-19: Описание типа СИ Скачать 301.8 КБ
76526-19: Методика поверки 651-19-18 МП Скачать 8 MБ
Нет данных о поставщике
Анализаторы спектра N9000В, N9010В, N9020В поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Анализаторы спектра №000В, №010В, №020В (далее - анализаторы) предназначены для измерений и визуального наблюдения составляющих спектра периодически повторяющихся сигналов.

Информация по Госреестру

Основные данные
Номер по Госреестру 76526-19
Наименование Анализаторы спектра
Модель N9000В, N9010В, N9020В
Страна-производитель МАЛАЙЗИЯ
Срок свидетельства (Или заводской номер) 28.10.2024
Производитель / Заявитель

Компания "Keysight Technologies Malaysia Sdn. Bhd.", Малайзия

МАЛАЙЗИЯ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 736
Найдено поверителей 47
Успешных поверок (СИ пригодно) 729 (99%)
Неуспешных поверок (СИ непригодно) 7 (1%)
Актуальность информации 24.11.2024

Поверители

Скачать

76526-19: Описание типа СИ Скачать 301.8 КБ
76526-19: Методика поверки 651-19-18 МП Скачать 8 MБ

Описание типа

Назначение

Анализаторы спектра N9OOOB, N9O1OB, N9O2OB (далее - анализаторы) предназначены для измерений и визуального наблюдения составляющих спектра периодически повторяющихся сигналов.

Описание

Принцип действия анализаторов основан на методе последовательного анализа сигнала. Анализаторы представляют собой автоматически или вручную перестраиваемые супергетеродинные приемники, которые отображают амплитуды спектральных компонент в зависимости от частоты.

Управление операциями меню, а также задание рабочих параметров анализаторов производится с помощью клавиатуры передней панели; результаты измерений выводятся на экран дисплея в графической и цифровой формах. Для работы в составе автоматизированных систем анализаторы обеспечивают подключение по интерфейсам: GPIB, USB, LBN.

Анализаторы выпускаются с опциями, основным отличиями которых являются: диапазоны частот, частоты предусилителя и измерительные приложения.

Конструктивно анализатор выполнен в виде переносного моноблока, на передней панели которого расположены органы управления и жидкокристаллический цветной дисплей.

Общий вид анализатора представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

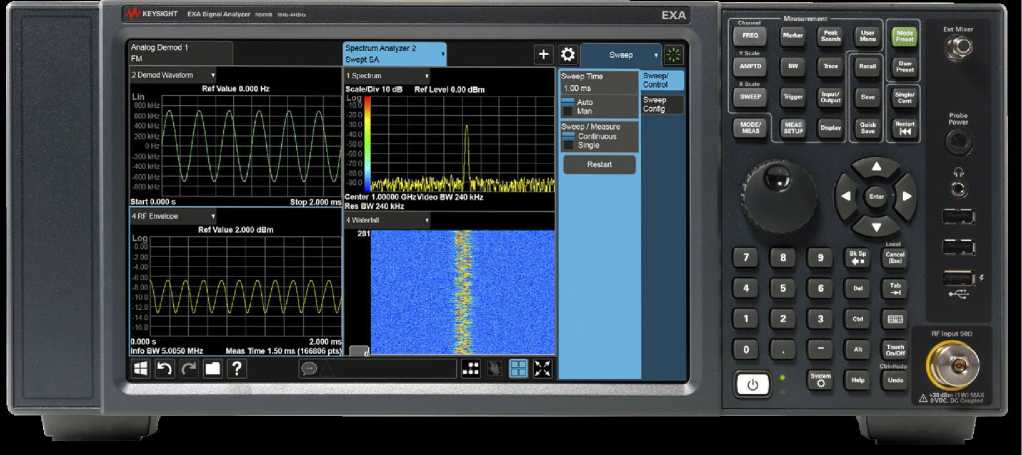

Рисунок 1 - Общий вид анализатора

Места пломбирования от несанкционированного доступа

Рисунок 2 - Схема пломбировки от несанкционированного доступа

Программное обеспечение

Метрологически значимая часть программного обеспечения (ПО) анализаторов представляет собой специализированное программное обеспечение (СПО) фирмы «Keysight Technologies Malaysia Sdn. Bhd.», Малайзия, для визуального отображения и измерений параметров спектра сигналов. Метрологически значимая часть ПО анализаторов и измеренные данные не требуют защиты от преднамеренных и непреднамеренных изменений.

Уровень защиты программного обеспечения «низкий » в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Signal Analyzer Instrument Software

Номер версии (идентификационный номер) ПО

не ниже A17.05

Цифровой идентификатор ПО

-

Технические характеристики

Для анализаторов спектра N9000B, N9010B, N9020B определён состав опций и их функциональные возможности, которые приведены в таблице 2.

Таблица 2 - Состав опций и их функциональные возможности

Модификация

Опция

Функциональное назначение

N9000B

503

Частотный диапазон от 9 кГц до 3,6 ГГц

N9010B, N9020B

503

Частотный диапазон от 10 Гц до 3,6 ГГц

N9000B

507

Частотный диапазон от 9 кГц до 7,5 ГГц

N9010B

507

Частотный диапазон от 10 Гц до 7 ГГ ц

N9020B

508

Частотный диапазон от 10 Гц до 8,4 ГГц

N9000B

513

Частотный диапазон от 9 кГц до 13,6 ГГц

Модификация

Опция

Функциональное назначение

N9010B, N9020B

513

Частотный диапазон от 10 Гц до 13,6 ГГц

N9000B

526

Частотный диапазон от 9 кГц до 26,5 ГГц

N9010B, N9020B

526

Частотный диапазон от 10 Гц до 26,5 ГГц

N9010B, N9020B

532

Частотный диапазон от 10 Гц до 32 ГГц

N9010B, N9020B

544

Частотный диапазон от 10 Гц до 44 ГГц

N9020B

550

Частотный диапазон от 10 Гц до 50 ГГц

N9010B, N9020B, N9000B

В25

Полоса анализа 25 МГц

N9010B, N9020B

В40

Полоса анализа 40 МГц

N9020B

B85

Полоса анализа 85 МГц

N9020B

B1A

Полоса анализа 125 МГц

N9020B

B1X

Полоса анализа 160 МГц

N9020B

BBA

Аналоговые входы IQ модуляции

N9000B

С75

Соединитель на задней панели N-типа, 75 Ом, рабочий частотный диапазон от 1 МГц до 1,5 ГГц

N9010B, N9020B, N9000B

CR3

Соединитель на задней панели, выход второй ПЧ

N9010B, N9020B

CRP

Соединитель      на      задней      панели,

программируемый выход ПЧ

N9010B, N9020B, N9000B

DP2

Цифровой процессор с памятью сбора данных 2 ГБайт

N9000B, N9010B, N9020B

EDP

Набор расширенных функций отображения (спектрограмма, увеличение графика, зональный обзор)

N9010B, N9020B

EA3

Электронный аттенюатор до 3,6 ГГц

N9010B, N9020B, N9000B

EMC

Базовые     функции     для     проведения

предварительных квалификационных измерений на соответствие нормативным требованиям к излучаемым ЭМС

N9010B, N9020B

EXM

Опция    для    работы    с    внешними

преобразователями частоты

N9010B, N9020B, N9000B

ESC

Управление внешним генератором сигналом

N9000B, N9010B

FSA

Точный ступенчатый аттенюатор

N9010B, N9020B

FP2

Ускорение измерений мощности в полосе 40 МГц

N9020B

FT1

Триггер по частотной маске, базовый режим

N9020B

FT2

Триггер по частотной маске, расширенный режим

N9010B, N9020B

МРВ

Обход микроволнового преселектора

N9010B, N9020B

NF2

Компенсация собственных шумов прибора

N9010B, N9020B, N9000B

Р03

Предусилитель, 3,6 ГГц

N9010B, N9000B

Р07

Предусилитель, 7 ГГц

N9020B

Р08

Предусилитель, 8,4 ГГц

N9000B, N9010B, N9020B

Р13

Предусилитель, 13,6 ГГц

N9000B, N9010B, N9020B

Р26

Предусилитель, 26,5 ГГц

N9010B, N9020B

Р32

Предусилитель, 32 ГГц

N9010B, N9020B

Р44

Предусилитель, 44 ГГц

N9020B

Р50

Предусилитель, 50 ГГц

N9010B, N9020B, N9000B

PFR

Прецизионный опорный генератор 10 МГц

N9020B

RBE

Расширение максимальной полосы разрешающих фильтров ПЧ

N9020B

RT1

Анализатор спектра реального времени c базовыми возможностями

Модификация

Опция

Функциональное назначение

N9020B

RT2

Анализатор спектра реального времени с расширенными возможностями

N9020B

RTR

Запись спектра реального времени

N9010B, N9020B, N9000B

SSD

Дополнительный    съемный   твердотельный

накопитель c Windows 7

N9010B, N9020B, N9000B

SS1

Дополнительный    съемный   твердотельный

накопитель c Windows 10

N9000B

T03

Следящий генератор, частотный диапазон от 9 кГц до 3 ГГц

N9000B

Т06

Следящий генератор, частотный диапазон от 9 кГц до 6 ГГц

N9010B, N9020B

TDS

Сканирование во временной области

N9010B, N9020B

YAS

Вывод видеосигнала экранного изображения на соединитель Analog Out на задней панели

N9000B, N9010B, N9020B

N6141C/

EM0E

Приложение для ЭМС измерений

N9000B, N9010B, N9020B

N6171A

Измерительное приложение MATLAB

N9000B, N9010B, N9020B

N9054C/ EM0E

Приложение VMA для векторных измерений модуляции

N9010B, N9020B

N9061C /EM0E

Приложение для обеспечения совместимости с анализаторами 856xE/EC, 8566/68

N9010B, N9020B

N9062C/ EM0E

Измерительное приложение для обеспечения совместимости по командам SCPI

N9000B, N9010B, N9020B

N9063C/ EM0E

Измерительное приложение для анализа аналоговой модуляции

N9000B, N9010B, N9020B

N9067C/ EM0E

Приложение для статистических измерений параметров импульсов

N9000B, N9010B, N9020B

N9068C/ EM0E

Приложение для измерения фазового шума

N9000B, N9010B, N9020B

N9069C/ EM0E

Приложение для измерения коэффициента шума

N9000B, N9010B, N9020B

N9071C/ EM0E

Измерительное        приложение        для

GSM/EDGE/Evolution

N9000B, N9010B, N9020B

N9073C/ EM0E

Измерительное        приложение        для

W-CDMA/HSPA/HSPA+

N9000B, N9010B, N9020B

N9077C/ EM0E

Измерительное приложение для систем беспроводной связи WLAN 802.11

N9000B, N9010B, N9020B

N9080C/ EM0E

Измерительное        приложение        для

LTE/LTE-Advanced FDD

N9000B, N9010B, N9020B

N9081C/ EM0E

Измерительное приложение для Bluetooth

N9000B, N9010B, N9020B

N9082C/ EM0E

Измерительное        приложение        для

LTE/LTE-Advanced TDD

N9000B, N9010B, N9020B

N9084C/ EM0E

Измерительное приложение для систем Short Range Communications

N9010B, N9020B

N9085EM0E

Измерительное приложение для сигналов 5G NR

Таблица 3 - Метрологические характеристики

Наименование характеристики

Значение

N9000B

N9010B

N9020B

Диапазон частот, Гц

- опция 503

- опция 507

- опция 508

- опция 513

- опция 526

- опция 532

- опция 544

- опция 550

от 9-103 до 3,6409 от 9-103 до 7,5409

-

от 9-103 до 13,6-109 от 9-103 до 26,5409

-

-

-

от 10 до 3,6-109 от 10 до 7-109

-

от 10 до 13,6409 от 10 до 26,5409 от 10 до 32409 от 10 до 44409

-

от 10 до 3,6409

-

от 10 до 8,4409 от 10 до 13,6409 от 10 до 26,5409 от 10 до 32409 от 10 до 44409 от 10 до 50409

Пределы допускаемой относительной погрешности воспроизведения частоты опорного генератора (6ог) за год - стандартное исполнение

- опция PFR

±Г10-6 ±Г10-7

±Г10-6 ±Г10-7

±1-10-6

±1-10-7

Пределы допускаемой относительной погрешности    юстировки    опорного

генератора (6k) - стандартное исполнение - опция PFR

±1,4-10-6 ±4-10-8

±1,4-10-6 ±4-10-8

±1,4-10-6 ±4-10-8

Пределы допускаемой дополнительной температурной погрешности (vt) - стандартное исполнение

- опция PFR:

при температуре от 15 до 20 оС включ.

при температуре св. 20 до 30 оС включ.

при температуре св. 30 до 35 оС

±2-10-6

±5-10-8 ±1,5-10-8 ±5-10-8

±2-10-6

±5-10-8 ±1,5-10-8 ±5-10-8

±2-10-6

±5-10-8 ±1,5-10-8

Пределы допускаемой относительной погрешности установки частоты

±[(T1) • 6ог2)) + vt3) + 6k4)]

Наименование характеристики

Значение

N9000B

N9010B

N9020B

Пределы        допускаемой

абсолютной      погрешности

измерений частоты (F), Гц

±[F5) • бог + 0,0025^ ПО6) + 0,05 • ПЧ 7)+ 2 Гц + 0,5 • ПО/(КТ8)-1)]

Пределы        допускаемой

абсолютной      погрешности

измерений частоты (F) в режиме частотомера (marker counter), Гц

±[F • [(T • бог) + vt + бк] + 0,1 Гц]

Пределы        допускаемой

относительной погрешности при измерении мощности из-за переключения          полос

пропускания от 1 Гц до 8 МГц, относительно 1 кГц, дБ

от 1 Гц до 750 кГц

от 820 кГц до 1,2 МГц

(при Fbx9)< 3,6 ГГц)

--

± 0,044

± 0,088

± 0,044

± 0,088

Диапазон ослаблений входного аттенюатора, дБ:

- стандартное исполнение

- шаг 10 дБ:

опции 503, 507

опции 513,526

- шаг 2 дБ

- опция FSA

- шаг 10 дБ:

опции 503, 507

опции 513,526

- шаг 2 дБ

- опция ЕАЗ (шаг 1 дБ), дБ

-

от 0 до 50

от 0 до 70

-

от 0 до 50

от 0 до 70

-

-

от 0 до 60

-

-

-

от 0 до 60 дБ

от 0 до 24

--

-

от 0 до 70

--

-

от 0 до 24

Наименование характеристики

Значение

N9000B

N9010B

N9020B

Мощность       собственных

шумов10), дБм11), не более

опции 503, 507 предусилитель выключен/включен

опции 503, 507, 513, 526 предусилитель выключен/включен

опции 503, 508, 513, 526 предусилитель выключен/включен

от 1 до 10 МГц включ.

-130/-149

-147/-

-150/-161

св. 10 МГц до 1,5 ГГц включ.

-148/-161

-

св. 10 МГц до 2,1 ГГц включ.

-148/-161

-151/-163

св. 1,5 до 2,2 ГГц включ.

-144/-160

св. 2,2 до 2,5 ГГц включ.

-144/-158

св. 2,5 до 2,7 ГГц включ.

-142/-158

св. 2,1 до 7,0 ГГц включ.

-147/-160

св. 2,1 до 8,4 ГГц включ.

-149/-162

св. 2,7 до 3,0 ГГц включ.

-139/-158

св. 3,0 до 4,5 ГГц включ.

-137/-155

св. 4,5 до 6 ГГц включ.

-133/-152

св. 6 до 7,5 ГГц включ.

-128/-148

св. 7 до 13,6 ГГц включ.

-143/-160

св. 8,4 до 13,6 ГГц включ.

-143/-157

-148/-162

св. 13,6 до 17,1 ГГц включ.

-137/-157

-144/-159

св. 17,1 до 20,0 ГГц включ.

-137/-155

-143/-157

св. 20 до 26,5 ГГц включ.

-134/-150

-136/-152

Наименование характеристики

Значение

N9000B

N9010B  _

N9020B

опции 513,526 Предусилитель выключен/включен

опции 53212), 54412)

Предусилитель выключен/включен

опции 53213), 54413), 55013) Предусилитель выключен/включен

от 100 кГц до 1 МГц включ.

- /-145

- /-149

св. 1,0 до 10 МГц включ.

-143/-153

- /-161

- /-163

св. 1,0 МГц до 1,2 ГГц включ.

-152/-

св. 1,0 МГц до 1,5 ГГц включ.

-147/-160

-154/-

св. 10,0 МГц до 1,2 ГГц включ.

- /-164

- /-164

св. 1,2 до 2,1 ГГц включ.

-151/-163

-152/-163

св. 1,5 до 6,0 ГГц включ.

-143/-158

св. 2,1 до 3,6 ГГц включ.

-149/-162

-150/-162

св. 3,5 до 4,2 ГГц включ.

-144/-160

-144/ -

св. 3,6 до 7,0 ГГц включ.

- /-160

- /-161

св. 4,2 до 6,6 ГГц включ.

-146/ -

св. 4,2 до 8,4 ГГц включ.

-145/ -

св. 6,0 до 7,5 ГГц включ.

-141/-155

св. 6,6 до 8,4 ГГц включ.

-148/ -

св. 7,0 до 20,0 ГГц включ.

- /-160

- /-161

св. 7,5 до 13,6 ГГц включ.

-139/-155

св. 8,3 до 13,6 ГГц включ.

-147/-

-148/ -

св. 13,5 до 20,0 ГГц включ.

-145/-

св. 13,6 до 20,0 ГГц включ.

-134/-153

св. 13,6 до 20,0 ГГц включ.

-145/ -

-145/ -

св. 20,0 до 24,0 ГГц включ.

-132/-151

св. 20,0 до 26,5 ГГц включ.

-142/-158

-142/-159

св. 24,0 до 26,5 ГГц включ.

-124/-142

св. 26,5 до 32,0 ГГц включ.

- /156

- /-158

св. 26,4 до 34,0 ГГц включ.

-140/-

-140/ -

св. 32,0 до 34,0 ГГц включ.

- /-156

- /-156

св. 34,0 до 40,0 ГГц включ.

- /-153

-136/-154

св. 33,9 до 44,0 ГГц включ.

-135/ -

св. 40,0 до 44,0 ГГц включ.

- /-149

-135/-150

св. 44,0 до 46,0 ГГц включ.

-135/-150

св. 46,0 до 50,0 ГГц включ.

-133/-150

Наименование характеристики

Значение

N9000B

N9010B

N9020B

Неравномерность амплитудно-

Опции 50315), 50715)

Опции 50315), 50715), 51315), 52615)

Опции 50315), 50815), 51315), 52615)

частотной     характеристики

(А)14), дБ, в диапазонах частот, не более

от 2-10’8 до 140’2 ГГц включ.

от 9-10’6 до 140’2 ГГц включ.

±0,6

±0,8

±0,6

св. 1Д10’2 до 3,0 ГГц включ.

св. 1Д10’2 до 3,6 ГГц включ.

±0,75

±0,6

±0,45

св. 3,0 до 5,25 ГГц включ. св. 5,25 до 7,5 ГГц включ. св. 3,6 до 7,0 ГГц включ. св. 3,6 до 8,4 ГГц включ. св. 7,0 до 13,6 ГГц включ. св. 8,4 до 13,6 ГГц включ. св. 13,6 до 22,0 ГГц включ.

±1,45

±1,65

±2,0

±2,5

±3,0

±1,5

±2,0

±2,0

св. 22,0 до 26,5 ГГц включ.

±3,2

±2,5

Опции 513, 526

-

-

от 940’6 до 140’2 ГГ ц включ. св. 1Д10’2 до 3,0 ГГц включ. св. 3,0 до 7,5 ГГц включ.

св. 7,5 до 13,6 ГГц включ.

св. 13,6 до 19,0 ГГц включ.

св. 19,0 до 26,5 ГГц включ.

±0,8 ±0,65 ±1,5 ±2,0 ±2,0 ±2,5

Наименование характеристики

Значение

N9000B

N9010B

N9020B

от 2-10’8 до Г10-2 ГГц включ.

-

Опции 532, 544

Опции 532, 544, 550

±0,6

±0,6

от 9-10—6 до Г10-2 ГГц включ.

св. 1Д10-2 до 5Д10-2 ГГц включ. св. 1Д10-2 до 3,5 ГГц включ.

±0,45

±0,45

св. 5Д10-2 до 3,6 ГГц включ.

±0,45

св. 3,5 до 5,2 ГГц включ.

св. 3,6 до 5,2 ГГц включ.

±1,7

±1,7

св. 5,2 до 8,3 ГГц включ.

св. 5,2 до 8,4 ГГц включ.

±1,5

±1,5

св. 8,3 до 22 ГГц включ.

св. 8,4 до 13,6 ГГц включ.

±2,0

±2,0

св. 13,6 до 17,1 ГГц включ.

±2,0

св. 17,1 до 22,0 ГГц включ.

±2,0

св. 22,0 до 26,5 ГГц включ.

±2,5

св. 26,5 до 34,5 ГГц включ.

св. 22,0 до 34,5 ГГц включ.

±2,5

±2,5

св. 34,5 до 44,0 ГГц включ.

св. 34,5 до 50,0 ГГц включ.

±3,2

±3,2

от 1-10’7 до 3,6 ГГц включ.

-

-

Опции 50313), 50813), 51313), 52613)

±0,75

св. 3,6 до 8,4 ГГц включ.

±2,0

св. 8,4 до 13,6 ГГц включ.

±2,3

св. 13,6 до 17,1 ГГц включ.

±2,5

св. 17,1 до 22,0 ГГц включ.

±2,5

св. 22,0 до 26,5 ГГц включ.

-

±3,5

Наименование характеристики

Значение

N9000B

N9010B

N9020B

от 1-10’7 до 3,6 ГГц включ. св. 3,6 до 5,2 ГГц включ. св. 5,2 до 8,4 ГГц включ. св. 8,4 до 13,6 ГГц включ. св. 13,6 до 17,1 ГГц включ. св. 17,1 до 22,0 ГГц включ. св. 22,0 до 26,5 ГГц включ. св. 26,5 до 34,5 ГГц включ. св. 34,5 до 50,0 ГГц включ.

-

-

Опции 53216), 54416), 55016)

±0,75 ±2,0 ±2,0 ±2,3 ±2,5 ±2,8 ±3,5 ±3,0 ±4,1

Пределы допускаемой абсолютной погрешности измерений мощности17), дБ на опорной частоте 50 МГц с выключенным предусилителем   в

частотном диапазоне, кроме значения опорной частоты 50 МГц со включённым предусилителем в частотном диапазоне, кроме значения опорной частоты 50 МГц

±0,4

±(0,4 + А18))

-

±0,4

±(0,4 + А)

-

±0,33

±(0,33 + А)

±(0,39 + А)

Пределы допускаемой абсолютной погрешности измерений мощности19), дБ

±0,32

±0,20

±0,20

Наименование характеристики

Значение

N9000B

N9010B

N9020B

Пределы        допускаемой

абсолютной погрешности при измерении         мощности,

относительно 30 кГц, из-за переключения          полос

пропускания, дБ

от 1 до 1,5-106 Гц

-

-

±0,05

от 1 до 3-106 Гц

±0,15

±0,1

-

от 1,6 до 3-106 Гц

-

-

±0,1

4-106; 5-106; 6-106; 8-106 Гц

±1

±1

±1

Неравномерность      шкалы

дисплея    при    значениях

входного сигнала смесителя во всем частотном диапазоне, дБ, не более:

от минус 10 до минус 80 дБм

±0,15

±0,10

±0,10

Уровень фазового шума для центральной частоты 1 ГГц (при    отстройке   частоты),

дБн/Гц20), не более 100 Гц

-

-87

-91

1 кГц

-98

-

-

10 кГц

-106

-107

-113

100 кГц

-108

-115

-116

1 МГц

-130

-134

-135

Наименование характеристики

Значение

N9000B

N9010B

N9020B

Негармонические   искажения,

дБн21), не более

-6522)

-

-

от 1,0-10’2 до 3,6 ГГц включ.

-

-8023)

-8023)

св. 3,6 до 13,6 ГГц включ.

-

-7523)

-7823)

св. 13,6 до 17,1 ГГц включ.

-

-7123)

-7423)

св. 17,1 до 22,0 ГГц включ.

-

-6823)

-7023)

св. 22,0 до 26,5 ГГц включ.

-

-6623)

-6823)

св. 26,5 до 34,5 ГГц включ.

-

-7024)

-7024)

св. 34,5 до 44,0 ГГц включ.

-

-6024)

-6024)

Гармонические     искажения

второго порядка, дБн, не более

от 1Д10-2 до 1,0 ГГц включ.

св. 1,0 до 1,8 ГГц включ.

св. 1,8 до 6,5 ГГц включ.

св. 6,5 до 11,0 ГГц включ.

св. 11,0 до 13,25 ГГц включ.

от 1Д10-2 до 1,0 ГГц включ.

св. 1,0 до 1,80 ГГц включ.

св. 1,8 до 3,0 ГГц включ.

св. 3,0 до 6,5 ГГц включ.

св. 6,5 до 11 ГГц включ.

св. 11,0 до 13,25 ГГц включ.

-

-

Опции 503, 508, 513, 526

-6025)

- 5625)

- 8025)

- 7025)

- 6525)

Опции 532, 544, 550

-60

-56

-72

-80

-70

-65

Наименование характеристики

Значение

N9000B

N9010B

N9020B

Интермодуляционные искажения третьего порядка, дБм, не более

опции 503, 507

опции 503, 508, 513, 526

опции 503, 508, 513, 526

от 1,0-10’8 до 0,1 ГГц включ.

-

-

-8427)

св. 0,1 до 0,4 ГГц включ.

-6026)

+1327), 28)

-9027)

св. 0,4 до 3,0 ГГц включ.

-6626)

-

-

св. 0,4 до 3,6 ГГц включ.

-

-

-9227)

св. 0,4 до 13,6 ГГц включ.

-

+ 1427), 28)

-

св. 3,0 до 7,5 ГГц включ.

-6626)

-

-

св. 3,6 до 26,5 ГГц включ.

-

-

-9027)

св. 13,6 до 26,5 ГГц включ.

-

опции 513,526

+1227) 28)

опции 532, 544

-

опции 532, 544, 550

от 1,0-10’8 до 0,1 ГГц включ.

-

-

-8 827)

св. 0,01 до 0,1 ГГц включ.

-

+ 1227), 28)

-

св. 0,1 до 0,5 ГГц включ.

-6226)

-

-

св. 0,1 до 3,95 ГГц включ.

-

-

-9227)

св. 0,1 до 13,6 ГГц включ.

-

+1527), 28)

-

св. 0,5 до 2,0 ГГц включ.

-6426)

-

-

св. 2,0 до 3,0 ГГц включ.

-6226)

-

-

св. 3,0 до 7,5 ГГц включ.

-6426)

-

-

св. 3,95 до 13,6 ГГц включ.

-

-

-9027)

св. 7,5 до 13,6 ГГц включ.

-6226)

-

-

св. 13,6 до 17,1 ГГц включ.

-

+ 1127)’ 28)

-8427)

св. 13,6 до 26,5 ГГц включ.

-6026)

-

-

св. 17,1 до 26,5 ГГц включ.

-

+ 1027), 28)

-

св. 17,1 до 34,5 ГГц включ.

-

-

-8227)

св. 34,5 до 50,0 ГГц включ.

-

-

-8027)

Наименование характеристики

Значение

N9000B

N9010B

N9020B

1) Т - период времени от момента калибровки (лет);

2) 6ог - значение допускаемой относительной погрешности воспроизведения частоты опорного генератора за год;

3)

v Vt - значение допускаемой дополнительной температурной погрешности;

4) 6k - значение допускаемой относительной погрешности юстировки опорного генератора;

5) F - значение частоты измеряемого сигнала, Гц;

6) ПО - полоса обзора, Гц;

7) ПЧ - промежуточная частота, Гц;

8) КТ - количество точек ПО;

9) Fbx - значение частоты входного сигнала, Гц;

10) при ослаблении входного аттенюатора 0 дБ, температуре окружающего воздуха от 20 до 30 °С;

11) дБм - дБ относительно 1 мВт;

12) некоторые значения указаны для моделей без опций В40, DP2 и МРВ;

13) некоторые значения указаны для моделей без опций В40, В85, В1А, В1Х, DP2 или МРВ;

14) измерения проводятся относительно опорной частоты 50 МГц при настроенном преселекторе;

15) ослабление входного аттенюатора 10 дБ, предусилитель выключен;

16) ослабление входного аттенюатора 0 дБ, предусилитель включен, опции Р03, Р08, Р13, Р26, Р32, Р44, Р50;

17) внутренний аттенюатор 10 дБ, значения входного сигнала от -10 до -50 дБм, промежуточная частота от 1 до 1М06 Гц;

18) А - значение неравномерности амплитудно-частотной характеристики;

19) на опорной частоте 50 МГц относительно 10 дБ и выключенного предусилителя, при изменении ослабления входного аттенюатора более 2 дБ;

20) дБн/Гц - дБ к мощности несущей в полосе 1 Гц;

21)дБн - дБ по отношению к величине несущей;

22)при уровне входного сигнала минус 10 дБм и отстройке от несущей частоты 10 МГц;

23)при уровне входного сигнала минус 10 дБм и отстройке от несущей частоты 645 МГц;

24) при уровне входного сигнала минус 30 дБм и отстройке от несущей частоты 645 МГц;

25) при уровне входного сигнала минус 15 дБм;

26) при двух тонах минус 20 дБм и разнесением тонов 100 кГц, предусилитель выключен;

27) при двух тонах минус 30 дБм и разнесением тонов более 5-кратной ширины полосы предфильтра ПЧ, предусилитель выключен;

28) указана точка пересечения TOI (интермодуляционным искажениям третьего порядка).

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

N9000B

N9010B

N9020B

Габаритные размеры анализаторов, мм, не более: - ширина - длина - высота

426

368

177

426

368

177

426

368

177

Масса (без опций), кг, не более

15,4

18

18

Параметры электрического питания напряжением переменного тока частотой 50 Гц, В

от 198 до 242

Потребляемая мощность, В •А, не более

270

350

465

Условия эксплуатации:

- температура окружающей среды, °С

- относительная влажность воздуха при температуре 20 °С, %

- атмосферное давление, мм рт. ст.

от 15 до 35

до 80

от 630 до 800

Знак утверждения типа

наносится типографским способом на титульный лист эксплуатационной документации и на лицевую панель анализатора методом наклейки.

Комплектность

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Количество

Анализатор спектра N9000B, N9010B, N9020B (по заказу)

1 шт.

Руководство по эксплуатации

1 экз.

Методика поверки

651-19-18 МП

1 экз.

Поверка

осуществляется по документу 651-19-18 МП «Инструкция. Анализаторы спектра N9000B, N9010B, N9020B. Методика поверки», утверждённому ФГУП «ВНИИФТРИ» 29 марта 2019 года.

Основные средства поверки:

- генератор сигналов E8257D, регистрационный № 74333-19 в Федеральном информационном фонде;

- частотомер электронно-счетный 53210А, регистрационный № 51077-12 в Федеральном информационном фонде;

- стандарт частоты рубидиевый FS725, регистрационный № 31222-06 в Федеральном информационном фонде;

- блок измерительный ваттметров N1914B, регистрационный № 57386-14 в Федеральном информационном фонде;

- преобразователи измерительные термоэлектрические ваттметров поглощаемой мощности N8482A, N8487A, регистрационный № 58375-14 в Федеральном информационном фонде;

- преобразователи измерительные Е9304А, регистрационный № 57387-14 в Федеральном информационном фонде

- преобразователи измерительные ваттметров поглощаемой мощности 8487D, регистрационный № 58320-14 в Федеральном информационном фонде;

- аттенюаторы ступенчатые программируемые 8494G, 8496G, регистрационный № 60239-15 в Федеральном информационном фонде;

- генератор сигналов произвольной формы 33250A, регистрационный № 52150-12 в Федеральном информационном фонде.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится в свидетельство о поверке в виде оттиска поверительного клейма или наклейки.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Техническая документация изготовителя

Смотрите также

Установки вибрационные измерительные ВС-421 (далее по тексту - установки) предназначены для воспроизведения и измерений виброускорения, виброскорости и виброперемещения.
76528-19
ADB127 Трансформаторы тока
Фирма "ALCE Elektrik Sanayi ve Ticaret A.S.", Турция
Трансформаторы тока ADB127 (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной ч...
76529-19
Р4201 Сопротивления добавочные
ОАО "Электроприбор", г.Чебоксары
Сопротивления добавочные Р4201 (далее по тексту - приборы) предназначены для воспроизведения сопротивления постоянному току в целях расширения диапазонов измерений напряжения постоянного тока электроизмерительных приборов.
Default ALL-Pribors Device Photo
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО «Инертник» (далее - АИИС КУЭ) предназначена для измерений переданной (потребленной, выработанной) активной и реактивной электрической энергии за установленн...
Машины универсальные испытательные Schenck-ТгеЬе! RMC 100-М (далее по тексту -машины) предназначены для измерений силы при испытаниях образцов конструкционных материалов (металлов, пластмасс, тканей, композитов и др.), изделий и конструкций на растяж...
