Системы измерения дебита скважин СИДС.С
| Номер в ГРСИ РФ: | 76553-19 |
|---|---|
| Производитель / заявитель: | ООО "СИПРОМАВТ", г.Москва |
Системы измерения дебита скважин «СИДС.С» (далее по тексту - системы) предназначены для измерений массы и массового расхода скважинной жидкости в составе нефтегазоводяной смеси, массы и массового расхода скважинной жидкости за вычетом массы воды в составе нефтегазоводяной смеси, объема и объемного расхода свободного попутного нефтяного газа, приведенного к стандартным условиям, в составе нефтегазоводяной смеси, после предварительного сепарирования, а также отображения, архивирования и передачи результатов измерений и аварийных сигналов на диспетчерский пункт нефтяного промысла.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 76553-19 |
| Наименование | Системы измерения дебита скважин |
| Модель | СИДС.С |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 18.11.2024 |
Производитель / Заявитель
ООО "СИПРОМАВТ", г.Москва
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 4 года |
| Зарегистрировано поверок | 1 |
| Найдено поверителей | 1 |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 76553-19: Описание типа СИ | Скачать | 275 КБ | |
| 76553-19: Методика поверки МП 0963-9-2019 | Скачать | 7.9 MБ |
Описание типа
Назначение
Системы измерения дебита скважин «СИДС.С» (далее по тексту - системы) предназначены для измерений массы и массового расхода скважинной жидкости в составе нефтегазоводяной смеси, массы и массового расхода скважинной жидкости за вычетом массы воды в составе нефтегазоводяной смеси, объема и объемного расхода свободного попутного нефтяного газа, приведенного к стандартным условиям, в составе нефтегазоводяной смеси, после предварительного сепарирования, а также отображения, архивирования и передачи результатов измерений и аварийных сигналов на диспетчерский пункт нефтяного промысла.
Описание
Системы применяются в качестве составной части измерительных установок-реципиентов (далее по тексту - ИУ-реципиенты), находящихся в эксплуатации или при выпуске из производства.
Принцип действия систем: продукция, поступающая из скважины, при помощи нефтегазового сепаратора (не входит в состав систем, далее по тексту - НГС) разделяется на сырую нефть (далее по тексту - жидкость) и свободный нефтяной газ. Для измерений массового расхода и массы скважинной жидкости применяются либо массовые расходомеры, либо объемные расходомеры в комплекте с поточными преобразователями плотности. Средства измерений (далее по тексту - СИ) объемной доли воды в скважинной жидкости регистрируют текущее содержание воды в жидкости. Для измерений объемного расхода и объема свободного нефтяного газа применяются либо объемные расходомеры, либо массовые расходомеры с каналом измерения плотности. Преобразователи давления и температуры регистрируют, соответственно, давление и температуру измеряемой среды. Данные от СИ передаются в контроллер системы обработки информации (далее по тексту - СОИ). СОИ размещается в отдельном шкафу и обеспечивает управление процессами измерений, обработкой информации, формирование отчетов измерений, отображение данных на локальном дисплее, архивирование и передачу данных на верхний уровень.
Системы могут работать как в режиме периодического набора/сброса жидкости/газа из сепаратора, так и в режиме постоянного набора/сброса жидкости/газа из сепаратора при условии поддержания постоянного уровня жидкости в сепараторе.
В состав систем входят:
- СОИ, размещаемая в шкафу управления;
- СИ из перечня, представленного в таблице 1.
Т а б л и ц а 1 - перечень СИ
|
№ |
Наименование типа СИ |
Регистрационный номер* |
|
СИ массы и массового расхода: | ||
|
1. |
Счетчики-расходомеры массовые Micro Motion |
71393-18 |
|
2. |
Счетчики-расходомеры массовые Micro Motion |
45115-10 |
|
3. |
Счетчики-расходомеры массовые Micro Motion |
45115-16 |
|
4. |
Счетчики-расходомеры массовые Micro Motion |
13425-06 |
|
5. |
Расходомеры массовые Promass (мод. Promass 300, Promass 500) |
68358-17 |
|
6. |
Расходомеры-счетчики массовые кориолисовые Rotamass мод. RC |
75394-19 |
|
7. |
Расходомеры-счетчики массовые OPTIMASS x400 |
53804-13 |
|
8. |
Счетчики-расходомеры массовые ЭМИС-МАСС 260 |
42953-15 |
|
9. |
Счетчики-расходомеры массовые кориолисовые ЭМИС-МАСС 260 |
77657-20 |
|
10. |
Счетчики-расходомеры массовые СКАТ |
60937-15 |
|
11. |
Счетчики-расходомеры массовые ЭЛМЕТРО-Фломак |
47266-16 |
|
12. |
Счетчики-расходомеры массовые Штрай-Масс |
70629-18 |
|
13. |
Счетчики-расходомеры массовые МИР |
68584-17 |
|
14. |
Счетчики-расходомеры массовые СКАТ-С |
75514-19 |
|
15. |
Расходомеры массовые кориолисовые ГКС FC410, ГКС FC430 |
62320-15 |
|
16. |
Счётчики-расходомеры массовые Turbo Flow CFM |
83374-21 |
|
17. |
Расходомеры массовые КРОМАСС-V |
80336-20 |
|
18. |
Счетчики-расходомеры массовые UST-Flow |
78029-20 |
|
19. |
Счетчики-расходомеры массовые МЛ |
75212-19 |
|
СИ объема и объемного расхода газа: | ||
|
20. |
Счетчики газа вихревые СВГ |
13489-13 |
|
21. |
Датчики расхода газа ДРГ.М |
26256-06 |
|
22. |
Счетчики газа ультразвуковые СГУ |
57287-14 |
|
23. |
Расходомеры-счетчики ультразвуковые OPTISONIC 7300 |
67993-17 |
|
24. |
Датчики расхода-счетчики ДАЙМЕТИК-1261 |
67335-17 |
|
25. |
Счетчики газа КТМ600 РУС |
62301-15 |
|
26. |
Расходомеры-счетчики вихревые ИРВИС-РС4М; |
55172-13 |
|
27. |
Расходомеры-счетчики ультразвуковые ИРВИС-РС4М-Ультра |
58620-14 |
|
28. |
Расходомеры-счетчики вихревые OPTISWIRL 4200 |
74011-19 |
|
29. |
Расходомеры-счетчики Вега-Соник ВС-12 |
68468-17 |
|
30. |
Расходомеры вихревые Prowirl 200 |
58533-14 |
|
31. |
Расходомеры-счетчики вихревые 8800, исп. 8800DW, 8800DF, 8800DR, 8800DD |
64613-16 |
|
32. |
Расходомеры вихревые Ирга-РВ |
55090-13 |
|
33. |
Расходомеры ультразвуковые Ирга-РУ |
70354-18 |
|
34. |
Преобразователи расхода вихревые ЭМИС-ВИХРЬ 200 (ЭВ-200) |
42775-14 |
|
35. |
Расходомеры-счетчики вихревые ЭРВИП.НТ.М |
70119-18 |
|
36. |
Расходомеры-счетчики газа ультразвуковые ЭЛМЕТРО-Флоус (ДРУ) |
73894-19 |
|
37. |
Расходомеры-счетчики вихревые ЭЛЕМЕР-РВ |
77797-20 |
|
38. |
Расходомеры-счетчики ультразвуковые ИРВИС-Ультра |
74731-19 |
|
№ |
Наименование типа СИ |
Регистрационный номер* |
|
СИ объема и объемного расхода жидкости: | ||
|
39. |
Счетчики жидкости турбинные ТОР-Т |
34071-17 |
|
40. |
Счетчики жидкости ДЕБИТ-2 |
75258-19 |
|
41. |
Счетчики турбинные ТОР |
64594-16 |
|
42. |
Расходомеры-счетчики вихревые ЭРВИП.НТ.М |
70119-18 |
|
43. |
Счетчики жидкости турбинные ТОР.НТ.М |
72663-18 |
|
44. |
Датчики расхода ДРС |
68466-17 |
|
СИ плотности жидкости: | ||
|
45. |
Плотномеры ПЛОТ-3 |
20270-12 |
|
46. |
Плотномеры 804 |
47933-11 |
|
СИ содержания объемной доли воды в жидкости: | ||
|
47. |
Влагомеры сырой нефти ВОЕСН, Влагомеры сырой нефти ВСН-2БН |
32180-11 59169-14 |
|
48. |
Измерители обводненности Red Eye® мод. Red Eye® 2G и Red Eye® Multiphase |
47355-11 |
|
49. |
Влагомеры сырой нефти ВСН-ПИК-Т |
59365-14 |
|
50. |
Влагомеры сырой нефти ВСН-2 |
24604-12 |
|
51. |
Влагомеры поточные ВСН-АТ |
62863-15 |
|
52. |
Влагомеры поточные L и F |
56767-14 |
|
53. |
Влагомеры нефти поточные ПВН-615Ф |
63101-16 |
|
54. |
Влагомеры САТЕЛ - РВВЛ |
69346-17 |
|
55. |
Влагомеры микроволновые поточные МПВ700 |
65112-16 |
|
56. |
Влагомеры сырой нефти ВСН-АТ |
42678-09 |
|
57. |
Влагомеры оптические емкостные сырой нефти АМ-ВОЕСН |
78321-20 |
|
58. |
Анализаторы влажности (влагомеры) FIZEPR-SW100 |
75771-19 |
|
59. |
Измерители обводнённости и газосодержания нефте-газо-водяного потока "ВГИ-1" |
84473-22 |
|
СИ давления: | ||
|
60. |
Датчики давления Метран-55 |
18375-08 |
|
61. |
Датчики давления Метран-75 |
48186-11 |
|
62. |
Датчики давления Метран-150 |
32854-13 |
|
63. |
Датчики избыточного давления ДМ5007 |
14753-16 |
|
64. |
Преобразователи давления измерительные АИР-10 |
31654-14 |
|
65. |
Преобразователи давления измерительные АИР-20/М2 |
63044-16 |
|
66. |
Датчики давления МТ101 |
32239-12 |
|
67. |
Датчики давления МТ100 |
49083-12 |
|
68. |
Датчики давления Агат-100МТ |
74779-19 |
|
69. |
Датчики давления малогабаритные ЭМИС-БАР М |
75268-19 |
|
70. |
Датчики давления ЭМИС-БАР |
72888-18 |
|
71. |
Датчики давления емкостные APZ, ALZ, AMZ, ASZ |
62291-15 |
|
№ |
Наименование типа СИ |
Регистрационный номер* |
|
72. |
Датчики давления тензорезистивные APZ, ALZ, AMZ, ASZ |
62292-15 |
|
СИ температуры: | ||
|
73. |
Преобразователи температуры Метран-280, Метран-280-Ex; |
23410-13 |
|
74. |
Термопреобразователи с унифицированным выходным сигналом Метран-2700 |
38548-13 |
|
75. |
Термопреобразователи универсальные ТПУ 0304 |
50519-17 |
|
76. |
Термопреобразователи с унифицированным выходным сигналом-ТххУ-205 |
68499-17 |
|
77. |
Датчик температуры ТС5008 |
14724-12 |
|
78. |
Датчики температуры ТСПТ Ex, ТСМТ Ex |
57176-14 |
|
79. |
Датчики температуры КТХА, КТХК, КТНН, КТЖК, КТМК, КТХА Ex, КТХК Ex, КТНН Ex, КТЖК Ex, КТМК Ex |
75207-19 |
|
80. |
Датчики температуры ТСМТ, ТСПТ, ТСМТ Ex, ТСПТ Ex |
75208-19 |
|
Программируемый логический контроллер (далее по тексту - ПЛК) и измерительные модули: | ||
|
81. |
Системы управления модульные B&R X20 |
57232-14 |
|
82. |
Контроллеры программируемые DirectLOGIC, CLICK, Productivity 2000, Productivity 3000, Protos X, Terminator |
65466-16 |
|
83. |
Контроллеры измерительные ADAM-3600 |
71322-18 |
|
84. |
Контроллеры SCADAPack 32/32Р, 314/314Е, 330/334 (330Е/334Е), 350/357 (350Е/357Е), 312, 313, 337Е, 570/575 |
69436-17 |
|
85. |
Модули аналоговые I-7000, М-7000, tM, I-8000, I-87000, I-9000, I-9700, ET-7000, PET-7000, ET-7200, PET-7200 |
70883-18 |
|
86. |
Системы ввода-вывода распределенные Fastwel I/O |
58557-14 |
|
87. |
Модули измерительные контроллеров программируемых SIMATIC S7-1500 |
60314-15 |
|
88. |
Контроллеры программируемые SIMATIC S7-1200 |
63339-16 |
|
89. |
Контроллеры программируемые SIMATIC S7-300 |
15772-11 |
|
90. |
Устройства распределенного ввода-вывода SIMATIC ET200SP/SP HA |
74165-19 |
|
91. |
Модули автоматики NL |
75710-19 |
|
92. |
Модули аналоговые BMX, BME, PME |
67370-17 |
|
93. |
Модули ввода-вывода ЭЛМЕТРО-МВВ, Метран-970 |
61628-15 |
|
94. |
Модули ввода-выводаЭЛМЕТРО-МВВ-02, Метран-980 |
62495-15 |
|
95. |
Контроллеры измерительные R-AT-MM |
61017-15 |
|
96. |
Контроллеры измерительные АТ-8000 |
61018-15 |
|
97. |
Контроллеры программируемые логические MKLogic200 A |
85559-22 |
|
98. |
Контроллеры программируемые логические АБАК ПЛК |
63211-16 |
|
99. |
Контроллеры логические программируемые ПЛК 200 |
84822-22 |
|
100. |
Контроллеры измерительные К15 |
75449-19 |
|
101. |
Устройства программного управления TREI-5B |
31404-08 |
|
№ |
Наименование типа СИ |
Регистрационный номер* |
|
102. |
Контроллеры программируемые логические REGUL R100 |
81808-21 |
|
103. |
Контроллеры программируемые логические REGUL RX00 |
63776-16 |
|
104. |
Контроллеры КРОСС-500 |
28849-05 |
|
* - регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений | ||

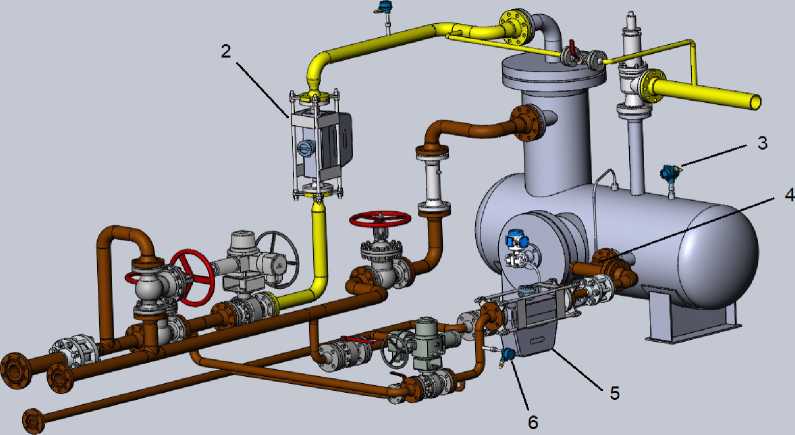

Эскизная компоновка системы в составе ИУ-реципиента приведена на рисунках 1 и 2.
1
Рисунок 1 - Общий вид смонтированных компонентов системы в составе технологического блока ИУ-реципиента
На рисунке 1 представлено эскизное расположение компонентов системы: 1 - один или более датчиков температуры свободного газа;
2 - один или более расходомеров свободного газа;
3 - один или более датчиков давления;
4 - одно или более мест для поточных влагомеров скважинной жидкости;
5 - один или более расходомеров скважинной жидкости;
6 - один или более датчиков температуры скважинной жидкости.

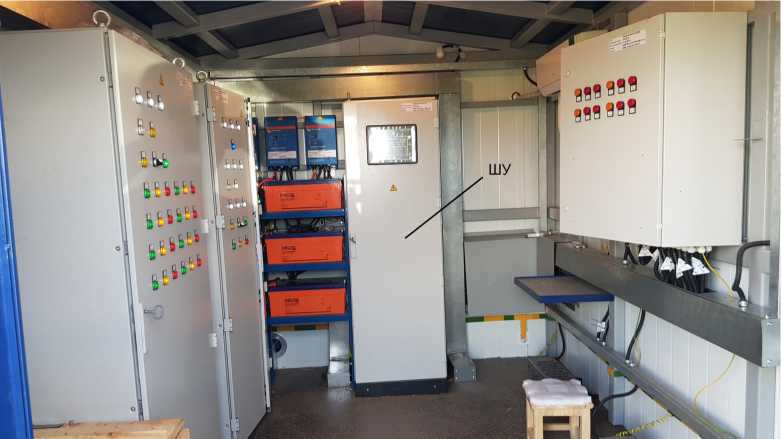

Рисунок 2 - Общий вид смонтированного шкафа управления, содержащего СОИ системы в составе аппаратурного блока ИУ-реципиента
На рисунке 2 представлен шкаф управления (ШУ), содержащий СОИ, в состав которой входят измерительные модули, ПЛК и терминальная панель оператора. ШУ может быть напольного или настенного (навесного) исполнения.
Пломбы (или наклейки) наносятся в места, указанные в руководствах по эксплуатации на составные части систем - для предотвращения доступа к их электронным частям и программному обеспечению.
Серийный номер системы указывается в паспорте системы типографским способом и на маркировочной табличке методом гравирования, электрохимической гальванизации, фотохимическим, либо типографским способом. Формат нанесения серийного номера - числовой. Маркировочная табличка закрепляется на ШУ.
Пломбирование систем не предусмотрено.
Программное обеспечение
Программное обеспечение (далее по тексту - ПО) обеспечивает реализацию функций систем. ПО систем разделено на метрологически значимую и метрологически незначимую части. Первая часть хранит все процедуры, функции и подпрограммы, осуществляющие регистрацию, обработку, хранение, отображение и передачу результатов измерений дебита скважин, а также защиту и идентификацию ПО систем. Вторая часть хранит все библиотеки, процедуры и подпрограммы взаимодействия с контрольно-измерительными приборами и автоматикой, а также исполнительными устройствами, не связанными с измерениями дебита скважин. Наименования ПО и идентификационные данные указаны в таблице 2.
Защита ПО систем от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу, осуществляется путем разделения, идентификации, защиты от несанкционированного доступа.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Т а б л и ц а 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
FM.S-GR8.615 |
|
Номер версии (идентификационный номер) ПО |
1.2.1 .XX.YYYY.ZZ.ZZZZ.VV (*) |
|
Цифровой идентификатор ПО |
435520027AFABCB0 |
|
Алгоритм ассиметричной криптографии |
OpenPGP/RSA2048 |
|
Примечание: (*) символы X, Y , Z, V представляют собой номер подверсии метрологически незначимой части ПО из 14 шестнадцатеричных цифр, может быть любым. | |
Технические характеристики
Метрологические и основные технические характеристики систем, включая показатели точности и физико-химические свойства измеряемой среды, приведены в таблицах 3, 4.
Т а б л и ц а 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Расход нефтегазоводяной смеси, т/сут |
от 0,24 до 7000 |
|
Расход газа, приведенного к стандартным условиям, м3/сут, не более |
5 000 000 |
|
Пределы допускаемой относительной погрешности измерений массы и массового расхода скважинной жидкости в составе нефтегазоводяной смеси, % |
±2,5 |
|
Пределы допускаемой относительной погрешности измерений массы и массового расхода скважинной жидкости за вычетом массы воды в составе нефтегазоводяной смеси, %: до 70 % (объемная доля воды) от 70 до 95 % (объемная доля воды) от 95 % (объемная доля воды) |
±6 ±15 не нормируется |
|
Пределы допускаемой относительной погрешности измерений объема и объемного расхода свободного попутного нефтяного газа, приведенного к стандартным условиям, в составе нефтегазоводяной смеси, % |
±5,0 |
Т а б л и ц а 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Изменяемая среда |
Нефтегазоводяная смесь |
|
Рабочее давление, МПа, не более |
16,0 |
|
Характеристика измеряемой среды: - температура, в пределах, °С - содержание доли воды в скважинной жидкости, в пределах, % - плотность скважинной жидкости, кг/ м3 |
от -10 до +150 от 0 до 100 от 600 до 1500 |
|
Газовый фактор, м3/т, не более |
250 000 |
|
Наименование характеристики |
Значение |
|
Исполнение приборов, устройств и электрооборудования, размещаемого во взрывоопасной зоне технологического помещения |
взрывозащищенное |
|
Исполнение электрооборудования, размещаемого во взрывобезопасной зоне |
общепромышленное |
Знак утверждения типа
наносится на дополнительные информационные таблички для каждой составной части методом гравирования, электрохимической гальванизации, фотохимическим, либо типографским способом, а также типографским способом в центр титульных листов паспорта, формуляра и руководства по эксплуатации систем.
Комплектность
Комплектность систем приведена в таблице 5.
Т а б л и ц а 5 - Комплектность систем
|
Наименование |
Обозначение |
Количество |
|
Система измерения дебита скважин «СИДС.С» |
- |
1 шт. |
|
Руководство по эксплуатации |
42808331.407371.ххх.РЭ |
1 экз. |
|
Паспорт |
42808331.407371.ххх.ПС |
1 экз. |
Сведения о методах измерений
приведены в документе «ГСИ. Масса сырой и обезвоженной нефти и объема попутного нефтяного газа. Методика измерений с применением систем измерения дебита скважин «СИДС.С» производства ООО «СИПРОМАВТ» (свидетельство об аттестации методики (метода) измерений № 01.00257-2013/7109-19 от 31.05.2019).
Нормативные документы
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
ГОСТ 8.637-2013 «ГСИ. Государственная поверочная схема для средств измерений массового расхода многофазных потоков»;
ТУ 26.51.63-002-42808331-2016 «Системы измерения дебита скважин «СИДС.С». Технические условия».
Смотрите также
