Комплексы измерительные WST Ревизор моделей WSTR-OPB-B, WSTR-OPB-S, WSTR-OPT-B, WSTR-OPT-T (далее по тексту - комплексы WSTR) предназначенны для измерений, регистрации и мониторинга температуры и относительной влажности, а также организации беспроводных систем мониторинга WST.

Информация по Госреестру

Основные данные
Номер по Госреестру 76563-19
Наименование Комплексы измерительные
Модель WST Ревизор мод. WSTR-OPB-B, WSTR-OPB-S, WSTR-OPT-B, WSTR-OPT-T
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 18.11.2024
Производитель / Заявитель

ООО "Научно-техническая лаборатория "Электронные Инструменты", г.Москва

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 2 года
Зарегистрировано поверок 82
Найдено поверителей 3
Успешных поверок (СИ пригодно) 82 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 24.11.2024

Поверители

Скачать

76563-19: Описание типа СИ Скачать 175.3 КБ
76563-19: Методика поверки 4211-005-75525306-19 РЭ Скачать 8.8 MБ

Описание типа

Назначение

Комплексы измерительные WST Ревизор моделей WSTR-OPB-B, WSTR-OPB-S, WSTR-OPT-B, WSTR-OPT-T (далее по тексту - комплексы WSTR) предназначенны для измерений, регистрации и мониторинга температуры и относительной влажности, а также организации беспроводных систем мониторинга WST.

Описание

Принцип действия комплексов WSTR основан на измерении и преобразовании в автономных тегах-регистраторах Wireless Sensor Tags (далее по тексту теги WST-#) данных в кодовые сигналы, и дальнейшей их передаче по беспроводным сетям для их обработки в менеджерах WST-ETM, подключённых к Интернету, и дальнейшего хранения и визуализации данных на удалённом сервере с помощью веб-сервиса WST_WebUI (размещённого на сайте НТЛ «ЭлИн» по адресу https://elin.ru/wst/), при доступе к которому пользователь получает возможность полномасштабной поддержки по анализу и выводу данных в беспроводных системах мониторинга WST.

Комплексы WSTR позволяют формировать и переконфигурировать системы WST, а также оптимизировать режим их эксплуатации, управлять состоянием тегов и менеджеров в части изменения их установочных параметров, контролировать текущие значения основных параметров системы, извлекать результаты мониторинга из облачной базы данных, а также выполнять их коррекцию, онлайн и офлайн-визуализацию, распечатку и архивирование для дальнейшей обработки.

Каждый комплекс WSTR состоит из:

- тегов WST-# модификаций: WST-OPB-B, WST-OPB-S, WST-OPT-B, WST-OPT-T.

- менеджера тегов Ethernet Tag Manager (далее по тексту менеджер WST-ETM);

- удалённого сервера, защищённого паролем (https://elin.ru/wst/), с установленным специализированным программным обеспечением.

Все автономные теги WST-# обеспечивают измерение и мониторинг температуры и относительной влажности окружающей их среды.

В Таблице 1 приведён перечень комплексов WSTR с входящими в них модификациями тегов WST-#.

Таблица 1

Тип комплекса

WSTR

Тип тега WST-#

Встроенная память результатов

Наличие датчика для измерения температуры зонда

Наличие датчика для измерения температуры корпуса тега

Наличие датчика для измерения влажности среды зонда

WSTR-OPB-B

WST-OPB-B

16384 отсчёта

есть

нет

нет

WSTR-OPB-S

WST-OPB-S

8192 отсчётов

есть

нет

есть

WSTR-OPT-B

WST-OPT-B

8192 отсчётов

есть

есть

нет

WSTR-OPT-T

WST-OPT-T

8192 отсчётов

есть

есть

нет

Конструктивно каждый тег WST-# состоит из корпуса тега и выносного зонда. Тег представляет собой автономное устройство, размещённое в герметичном цилиндрическом корпусе-футляре с установленным на нём кабельным вводом, через который наружу выведен кабель зонда. Внутри корпуса расположена многослойная печатная плата с электронной схемой тега, на которой также установлен клеммник или разъём для подключения зонда и сменная литий-ионхлоридная батарея питания тега ER14250.

Каждый из тегов WST-# обеспечивает измерение температуры среды, в которой находится их выносной зонд, теги модификаций WST-OPT-B и WST-OPT-T дополнительно измеряют температуру корпуса, а теги модификации WST-OPB-S дополнительно обеспечивают измерение влажности среды, в которой находится их выносной зонд. Тэги WST-OPB-B и WST-OPT-T имеют исполнения отличающиеся длиной соединительного кабеля.

Менеджер тегов Ethernet Tag Manager предназначен для доступа к тегам WST-# по радиоканалу с целью организации их информационного обмена с веб-сервисом WST_WebUI через Интернет. Для эксплуатации необходимо обеспечить менеджер питанием и подключить его к проводному Интернету.

Условное обозначение изделия при заказе и в конструкторской документации в зависимости от типа используемого в нём тега WST-# и степени защиты тега (группа IP) по ГОСТ 14254-2015 выполняется следующим образом:

Комплекс измерительный WSTR-###-# ТУ 4211-005-75525306-19

Тип используемых тегов WST-#: -----------------—।

WST-OPT....................................OPT

WST-OPB........................................OPB

Тип используемого зонда:-----------------------------

B......................................................зонд с датчиком DS18B20

S.......................................................зонд с датчиком SHT20

T..............................................термопарный зонд

На рисунках 1-4 представлен общий вид компонентов комплексов измерительных WST Ревизор моделей WSTR-OPB-B, WSTR-OPB-S, WSTR-OPT-B, WSTR-OPT-T.

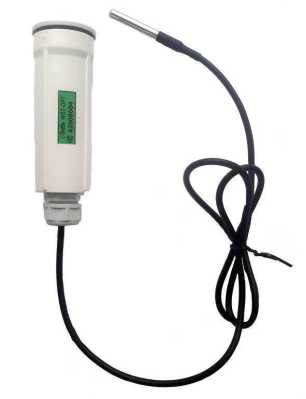

Рисунок 1 - Общий вид тегов WST-OPB-B и WST-OPT-B

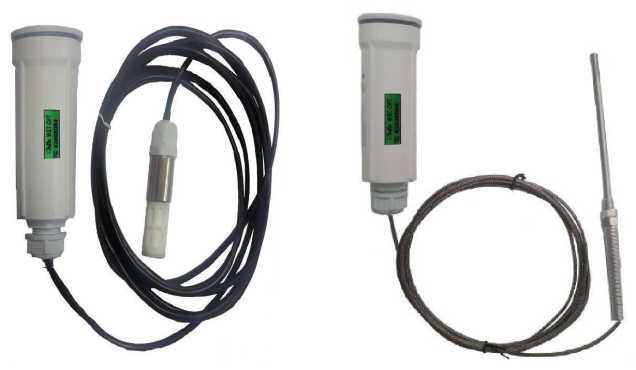

Рисунок 2 - Общий вид тегов Рисунок 3 - Общий вид те-WST-OPB-S             гов WST-OPT-T

Рисунок 4 - Общий вид менеджера тегов WST-ETM

Пломбирование WST-# и WST-ETM не предусмотрено.

Знак поверки наносится на свидетельство о поверке и (или) в паспорт.

Программное обеспечение

Программное обеспечение комплексов измерительных WST Ревизор моделей WSTR-OPB-B, WSTR-OPB-S, WSTR-OPT-B, WSTR-OPT-T предназначено для обеспечения работы всех компонентов комплекса и состоит из двух частей: встроенного и автономного ПО.

Метрологически значимым является только встроенное ПО. Встроенное ПО тегов WST-# и менеджеров WST-ETM находится в ПЗУ микроконтроллеров каждого тега и каждого менеджера и не доступно для внешней модификации.

Внешнее ПО комплексов измерительных WST Ревизор моделей WSTR-OPB-B, WSTR-OPB-S, WSTR-OPT-B, WSTR-OPT-T реализовано в виде веб-сервиса WST_WebUI, размещено на жёстком диске корпоративного веб-сервера НТЛ «ЭлИн» и доступно по адресу https://elin.ru/wst/.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» для встроенного ПО и «средний» для внешнего ПО в соответствии с рекомендацией по метрологии Р 50.2.077-2014.

Идентификационные данные встроенного ПО тегов WST-# представлены в таблице 2.

Таблица 2

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

MyTagList.Tag

Номер версии (идентификационный номер) ПО, не ниже

4

Цифровой идентификатор программного обеспечения

42

Идентификационные данные встроенного ПО менеджеров WST-ETM представлены в таблице 3.

Таблица 3

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

MyT agLi st.ethAccount+ T agManagerEntry

Номер версии (идентификационный номер) ПО, не ниже

7

Цифровой идентификатор программного обеспечения

отсутствует

Идентификационные данные внешнего ПО комплексов измерительных WST Ревизор моделей WSTR-OPB-B, WSTR-OPB-S, WSTR-OPT-B, WSTR-OPT-T представлены в таблице 4.

Таблица 4

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

WST WebUI

Номер версии (идентификационный номер) ПО, не ниже

1904.01

Цифровой идентификатор программного обеспечения

отсутствует

Технические характеристики

Метрологические и основные технические характеристики тегов WST-#, входящих в состав комплексов измерительных WST Ревизор моделей WSTR-OPB-B, WSTR-OPB-S, WSTR-OPT-B, WSTR-OPT-T приведены в таблице 5.

Таблица 5

Наименование характеристики

Значения

Диапазон измерений температуры внешним зондом, °C

- WST-OPB-B, WST-OPT-B

- WST-OPB-S

- WST-OPT-T

от -50 до +125 от -40 до +125 от -80 до +300

Пределы допускаемой абсолютной погрешности при измерении температуры внешним зондом в зависимости от диапазона измерения для WST-OPB-B, WST-OPT-B, °C

±0,5 (от -10 до +85 °С включ.) ±2,0 (от -50 до +125 °С включ.)

Пределы допускаемой абсолютной погрешности при измерении температуры зонда в зависимости от диапазона измерения для WST-OPB-S, °C

±1,2 (от -40 до -30°C включ.) ±1,0 (св. -30 до -15°C включ.) ±0,8 (св. -15 до 0°C включ.) ±0,5 (св. 0 до +65°C включ.) ±1,0 (св. +65 до +85°C включ.) ±1,8 (св. +85 до +125°C включ.)

Пределы допускаемой абсолютной погрешности при измерении температуры внешним зондом для WST-

OPT-T, °C

±3,5 (от -80 до -60 °С включ.)

±2,5 (св. -60 до -50 °С включ.)

±2,0 (св. -50 до +100 °С включ.)

±2,5 (св. +100 до +200 °С включ.)

±3,0 (св. +200 до +300 °С)

Разрешающая способность при измерении температуры внешним зондом, °C

- WST-OPB-B, WST-OPT-B

- WST-OPB-S

- WST-OPT-T

0,0625 0,01 0,03125

Диапазон измерений температуры корпуса для WST-OPT-B и WST-OPT-T, °C

от -40 до +85

Пределы допускаемой абсолютной погрешности при измерении температуры корпуса для WST-OPT-B и

WST-OPT-T, °C

±0,5

Разрешающая способность при измерении температуры корпуса для WST-OPT-B и WST-OPT-T, °C

0,03125

Диапазон измерений относительной влажности для WST-OPB-S, %

от 0 до 100

Пределы допускаемой абсолютной погрешности при измерении относительной влажности в зависимости от диапазона измерения для WST-OPB-S, %:

- от 0 до 15 % включ.

- св.15 до 85 % включ.

- св. 85 %

±8

±5

±8

Разрешающая способность при измерении относительной влажности для WST-OPB-S, %

0,04

Программируемый интервал между измерениями, мин

0,5; 1; 2; 5; 10; 15; 30; 60; 240

Количество накопленных результатов температуры зонда при отсутствии радиосвязи с менеджером, шт.

- WST-OPB-B

- WST-OPB-S, WST-OPT-B, WST-OPT-T

16384

8192

Количество программируемых пределов при контроле температуры зонда

один верхний и один нижний

Количество программируемых пределов при контроле влажности для WST-OPB-S

один верхний и один нижний

Количество программируемых пределов при контроле температуры корпуса для WST-OPT-B и WST-OPT-T

отсутствуют

Диапазон частот, используемый при радиообмене, МГц

от 431,04 до 439,36

FCC-идентификатор модели беспроводного устройства

ZGW11

Предельная дальность связи с менеджером при прямой видимости и настройках по умолчанию, м

200

Степень защиты, обеспечиваемая корпусом по ГОСТ 14254-2015

IP68

Электропитание

батарея ER14250, 3,6 В, 1/2АА

Габаритные размеры корпуса тега, не более, мм (длина х диаметр)

120x38

Габаритные размеры датчика зонда, не более, мм (длина х диаметр)

- WST-OPB-B, WST-OPT-B

- WST-OPB-S

- WST-OPT-T

50x6 73x17 125x12

Длина соединительного кабеля, не более, м

3

Масса корпуса тега, не более, г

63

Средняя наработка до отказа, ч, не менее

40 000

Средний срок службы, лет, не менее

6

Технические характеристики менеджеров WST-ETM, входящих в состав комплексов измерительных WST Ревизор приведены в таблице 6.

Таблица 6

Наименование характеристики

Значения

Диапазон частот, используемый при радиообмене, МГц

от 431,04 до 439,36

Максимальная мощность передатчика, мВт

1

Максимальное число тегов WST-#, обслуживаемых одним менеджером

40

FCC-идентификатор модели беспроводного устройства

ZGW004

Тип Ethemet-порта

10Base-T (Сервер DHCP, порты: 80 и 6667)

Входное напряжение питания, В

от 4,5 до 5,5

Максимальный ток потребления, не более, мА

300

Температура окружающего воздуха, °С

от +10 до +35

Относительная влажность воздуха, не более, %

80

Габаритные размеры, мм (длина х ширина х высота)

48x55x22

Масса без сетевого адаптера и кабелей питания и подключения, г

55

Знак утверждения типа

наносится на титульный лист (в правом верхнем углу) паспорта на комплексы измерительные WST Ревизор типографским способом, а также на корпуса менеджеров и тегов посредством наклейки соответствующих номерных этикеток.

Комплектность

Таблица 7 - Комплектность средства измерений

Наименование

Количество

Комплекс измерительный в составе:

тег модификации WST-OPB-B, WST-OPB-S, WST-OPT-B, WST-OPT-T в зависимости от типа комплекса WST Ревизор моделей WSTR-OPB-B, WSTR-OPB-S, WSTR-OPT-B, WSTR-OPT-T

1 шт. (по дополнительному заказу допускается изменение количества поставляемых единиц наименования)

Менеджер WST-ETM

1 шт.

Сетевой адаптер питания с USB-выходом

1 шт.

Кабель USB/mini USB

1 шт.

Ethemet-пачкорд

1 шт.

Паспорт

1 экз.

«Комплексы измерительные WST Ревизор моделей WSTR-OPB-B, WSTR-OPB-S, WSTR-OPT-B, WSTR-OPT-T. Руководство по эксплуатации» (в электронном виде)

1 экз.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;

ТУ 4211-005-75525306-19 Комплексы измерительные WST Ревизор моделей WSTR-OPB-B, WSTR-OPB-S, WSTR-OPT-B, WSTR-OPT-T. Технические условия.
