Барометры цифровые MSB780, MSB780Х (далее по тексту - барометры) предназначены для измерений абсолютного (атмосферного) давления.

Скачать

76583-19: Описание типа СИ Скачать 131.9 КБ
76583-19: Методика поверки МП 231-0068-2019 Скачать 3.1 MБ

Информация по Госреестру

Основные данные
Номер по Госреестру 76583-19
Наименование Барометры цифровые
Модель MSB780, MSB780X
Межповерочный интервал / Периодичность поверки 1 год
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 18.11.2024
Производитель / Заявитель

ООО "МикроСтеп-МИС", г.С.-Петербург

РОССИЯ

Назначение

Барометры цифровые MSB780, MSB780Х (далее по тексту - барометры) предназначены для измерений абсолютного (атмосферного) давления.

Барометры соответствуют уровню рабочих эталонов второго разряда по ГОСТ Р 8.840-2013 «ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне от 1 до 1 • 106 Па».

Описание

Принцип действия барометров основан на осциллирующей трубке, частота колебаний которой зависит от давления воздуха внутри. Использование другого газа в качестве рабочей среды под давлением будет давать неправильные показания. Осциллирующая трубка находится в вакууме. Воздух под давлением поступает внутрь трубки. Магнитные преобразователи определяют частоту колебания цилиндра и регистрируют выходной сигнал. Частотный преобразователь преобразует поступающие сигналы в цифровые коды. Цифровые коды поступают в контроллер, который вычисляет значение измеренного давления.

Конструктивно барометры выполнены в виде единого корпуса, в котором находятся измерительный первичный преобразователь и электронный блок. Измеряемое давление подается через штуцер в рабочую полость прибора.

Барометры выпускаются в 7 модификациях: стандартная версия с одним преобразователем давления - MSB780; расширенная версия, позволяющая использовать до трех преобразователей давления в одном корпусе - MSB780X. Модификация MSB780X может быть оснащена электронным сенсорным дисплеем для вывода информации (код заказа дополняется индексом «D» (1D, 2D, 3D). Наличие встроенного в барометры сенсорного дисплея позволяет непосредственно наблюдать измеряемое фактическое значение давления, просмотр тенденции и графиков и проводить настройку барометра.

Барометры выпускают с тремя цифровыми интерфейсами (SDI-12, RS-232, RS-485) и с аналоговым выходом напряжения в диапазоне от 0 до 10 В.

По умолчанию в качестве единиц измерений давления используются гПа. При необходимости в качестве единиц измерений могут быть использованы: Па, кПа, бар, мбар, торр, мм рт.ст, дюймы вод. ст., psi и др.

Пломбирование барометров не предусмотрено. Общий вид барометров представлен на рисунках 1-2.

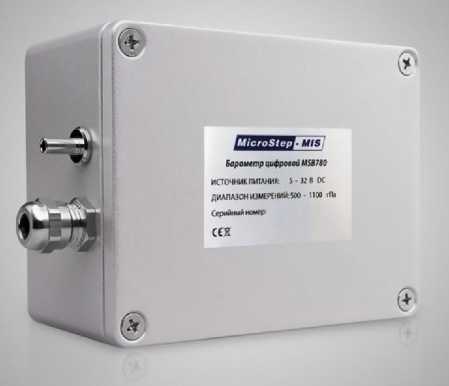

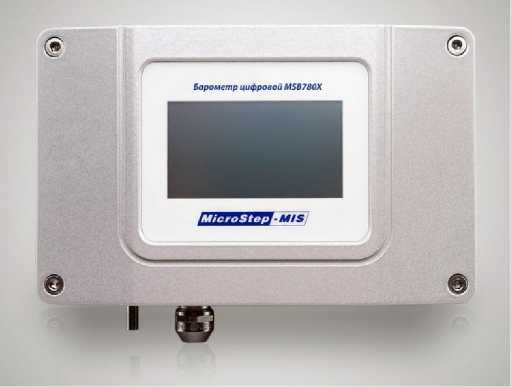

Рисунок 1 - Общий вид барометров    Рисунок 2 - Общий вид барометров

цифровых модификаций MSB780, MSB780X цифровых модификаций MSB780X с без дисплея    дисплеем

Программное обеспечение

Программное обеспечение (ПО) барометра состоит из встроенного ПО «MSB780 firmware».

ПО барометра выполняет следующие функции: считывание измерительной информации, хранение коэффициентов коррекции, преобразование полученной информации с учетом коэффициентов коррекции и передачу результата измерений.

Влияние ПО барометра учтено при нормировании метрологических характеристик. Уровень защиты ПО согласно Р 50.2.077-2014 соответствует уровню «низкий» для барометров цифровых MSB780, MSB780Х.

Идентификационные данные ПО представлены в таблице 1.

Таблица 1 - Идентификационные данные (признаки) ПО

Идентификационные данные (признаки) ПО

Значение

Встроенное

Идентификационное наименование ПО

MSB780 firmware

Номер версии (идентификационный номер) ПО

не ниже v.099

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений абсолютного (атмосферного) давления, гПа

от 500 до 1100

Пределы допускаемой абсолютной погрешности измерений абсолютного (атмосферного) давления*, гПа

±0,15

Пределы допускаемой дополнительной абсолютной погрешности измерений абсолютного (атмосферного) давления, вызванной изменением температуры нормальных условий окружающего воздуха на каждые 10 °С, гПа

±0,05

*Примечание: данная характеристика учитывает гистерезис и нелинейность показаний барометра.

Наименование характеристики

Значение

MSB780

MSB780X

Количество преобразователей

1

от 1 до 3

Интерфейс вывода измерительной информации

SD]

RS-

RS-

аналоговый вы

[-12

232

485

од от 0 до 10 В

Разрешение, гПа

0,001

Габаритные размеры барометра, мм, не более

-    длина

-    ширина

-    высота

140

90,4

57

125

100.5

79.5

Масса барометра, г, не более

950

1350

Нормальные условия:

-    температура окружающего воздуха, °С

-    относительная влажность, %

-    атмосферное давление, гПа

от +15 до +25 от 30 до 80 от 84 до 106,7

Условия эксплуатации:

-    температура окружающего воздуха, °С

-    с дисплеем

-    без дисплея

-    относительная влажность, %

-    атмосферное давление, гПа

от -45 до +60 от 0 до 100 от 50 до 1100

от -10 до +60 от -45 до +60 от 0 до 100 от 50 до 1100

Напряжение питания постоянного тока, В

от 5 до 35

Ток источника питания (при напряжении 12 В), мА, не более

96

Потребляемая мощность, Вт, не более

4,0

Средняя наработка на отказ, ч

10000

Долговременная стабильность, гПа/год

±0,05

Средний срок службы, лет

8

Знак утверждения типа

наносится способом наклейки или иным способом на корпус барометра, типографским способом на титульные листы руководства по эксплуатации и паспорта.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Кол-во

Барометр цифровой

MSB780 или MSB780X

1 шт.

Паспорт

РЕУС.406229.003 ПС

1 экз.

Руководство по эксплуатации

РЕУС.406229.003 РЭ

1 экз.

Методика поверки

МП 231-0068-2019

1 экз.

Поверка

осуществляется по документу МП 231-0068-2019 «ГСИ. Барометры цифровые MSB780, М8Б780Х. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 13 июня 2019 г.

Основные средства поверки:

Барометр образцовый переносной БОП-1М, диапазон измерений абсолютного давления от 300 до 1100 гПа, пределы допускаемой абсолютной погрешности ±10 Па (регистрационный номер 26469-17).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и паспорт (раздел поверки).

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 8.840-2013 «ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне от 1 до 1 • 106 Па»

Приказ № 436 от 19.10.2015 Минприроды России «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области гидрометеорологии и смежных с ней областях, и обязательных метрологических требований к ним, в том числе показателей точности измерений»
