Преобразователи перемещений (деформаций) контактные MFX
| Номер в ГРСИ РФ: | 76600-19 |
|---|---|
| Производитель / заявитель: | Компания "Tinius Olsen, Ltd.", Великобритания |
Преобразователи перемещений (деформаций) контактные MFX (далее -преобразователи) предназначены для измерений перемещений (деформаций) при испытаниях образцов различных материалов на растяжение.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 76600-19 |
| Действует | по 15.11.2029 |
| Наименование | Преобразователи перемещений (деформаций) контактные |
| Модель | MFX |
| Модификации |
MFX-200 MFX-500 |
| Приказы |
№1156 от
11.06.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | f1257532-9662-a2ff-7b81-63ff72e1e8e9 |
Производитель / Заявитель
Компания «Tinius Olsen, Ltd», СОЕДИНЕННОЕ КОРОЛЕВСТВО, 6 Perrywood Business Park, Honeycrock Lane, Salfords (Near Redhill), Surrey RH1 5DZ, England
СОЕДИНЕННОЕ КОРОЛЕВСТВО
Поверка
| Методика поверки / информация о поверке |
РТ-МП-6198-445-2019 ГСИ. Преобразователи перемещений (деформаций) контактные MFX. Методика поверки
(по 11.06.2026)
МП АПМ 23-25 ГСИ. Преобразователи перемещений (деформаций) контактные MFX. Методика поверки. Действие методики распространяется на все СИ, находящиеся в эксплуатации
(с 11.06.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.06.2026 |
Поверители
Скачать
|
76600-19: Описание типа
2019-76600-19.pdf
|
Скачать | 88.4 КБ | |
|
76600-19: Методика поверки
2019-mp76600-19.pdf
Файл устарел
|
Скачать | 509.6 КБ | |
|
76600-19: Методика поверки
РТ-МП-6198-445-2019
2019-mp76600-19-1.pdf
Файл устарел
|
Скачать | 509.6 КБ | |
|
76600-19: Описание типа
2019-76600-19-1.pdf
Файл устарел
|
Скачать | 88.4 КБ | |
|
76600-19: Описание типа
2026-76600-19.pdf
Файл устарел
|
Скачать | 462.7 КБ | |
|
76600-19: Методика поверки
РТ-МП-6198-445-2019
2019-mp76600-19-2.pdf
Файл устарел
|
Скачать | 509.6 КБ | |
|
76600-19: Методика поверки
МП АПМ 23-25
2026-mp76600-19.pdf
Файл устарел
|
Скачать | 2.2 MБ | |
|
76600-19: Описание типа
2026-76600-19-1.pdf
|
Скачать | 462.7 КБ | |
|
76600-19: Методика поверки
РТ-МП-6198-445-2019
2019-mp76600-19-3.pdf
|
Скачать | 509.6 КБ | |
|
76600-19: Методика поверки
МП АПМ 23-25
2026-mp76600-19-1.pdf
|
Скачать | 2.2 MБ |
Описание типа
Назначение
Преобразователи перемещений (деформаций) контактные MFX (далее -преобразователи) предназначены для измерений перемещений (деформаций) при испытаниях образцов различных материалов на растяжение.
Описание
Принцип действия преобразователей основан на измерении перемещения захватов, соответствующего удлинению испытываемого образца.
Конструктивно преобразователи состоят из оптического растрового датчика перемещений с двумя захватами, устанавливаемыми на испытываемом образце. Датчик помещен в корпус. Первоначальное позиционирование захватов, а также их фиксация на образце производится автоматически с помощью электропривода.
Сигнал от датчиков поступает на контроллер, где преобразуется в цифровой электрический сигнал, пропорциональный удлинению образца. Полученный сигнал передается на компьютер.
Преобразователи выпускаются в двух модификациях MFX-200 и MFX-500, отличающихся диапазоном измерений, массой и габаритными размерами.
Пломбирование крепёжных винтов корпуса преобразователей не предусмотрено, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией корпуса.
Заводской номер в буквенно-цифровом формате наносится на маркировочную табличку металлографическим способом.
Нанесение знака поверки на преобразователи не предусмотрено.
Общий вид преобразователей c местом нанесения маркировочной таблички приведен на рисунке 1.
Общий вид маркировочной таблички с местом указания заводского номера и знака утверждения типа представлен на рисунке 2.

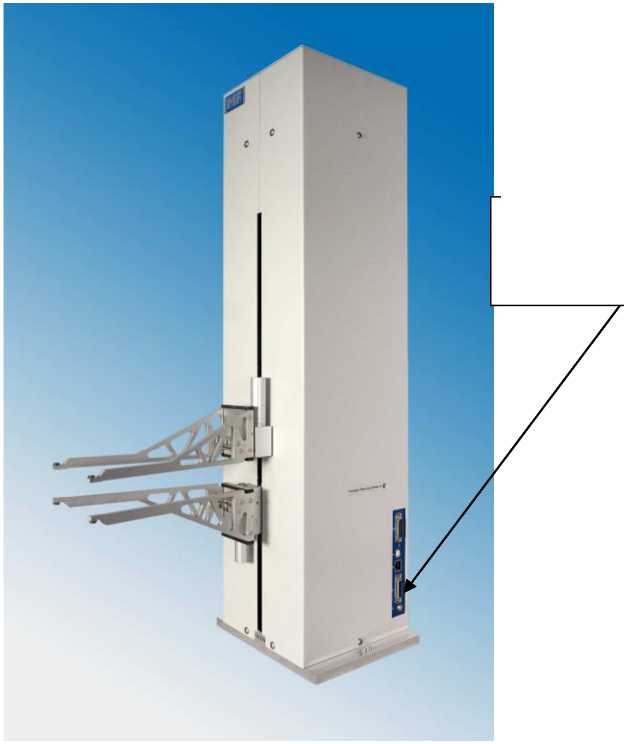

Место нанесения маркировочной таблички
Рисунок 1 - Общий вид преобразователей с местом нанесения маркировочной таблички

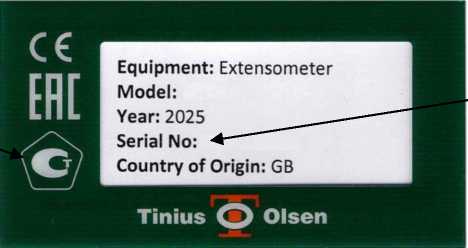

Место указания знака утверждения типа
Место указания заводского номера
Рисунок 2 - Общий вид маркировочной таблички с местом указания заводского номера и знака утверждения типа
Программное обеспечение
Для работы с преобразователями используется метрологически значимое программное обеспечение (далее - ПО) «Horizon», «Jadoo» и «EVOTest», устанавливаемое на локальном персональном компьютере для управления преобразователем, обработки и хранения результатов измерений.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения представлены в таблице 1.
аблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
Horizon |
Jadoo |
EVOTest |
|
Номер версии (идентификационный номер) ПО |
10.2.X.X* |
1.0.X.X* |
2.1.X.X* |
|
Цифровой идентификатор ПО |
отсутствует |
отсутствует |
отсутствует |
|
*Х - Изменяемая часть версии ПО, принимающая цифровые значения от 0 до 9. Не относится к метрологически значимой части ПО. | |||
Технические характеристики
Таблица 2 - Метрологические характеристики_____
|
Наименование характеристики |
Значение | |
|
Модификация |
MFX-200 |
MFX-500 |
|
Диапазон измерений перемещений, мм |
от 0 до (200 - L) |
от 0 до (500 - Ьб) |
|
Базовая длина (Le), мм |
от 10 до 200 |
от 10 до 500 |
|
Пределы допускаемой погрешности измерений: - абсолютной в диапазоне от 0 до 1 мм включ., мкм - относительной в диапазоне св. 1 мм до верхнего предела измерений, % |
±5 ±0,5 |
±5 ±0,5 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
Модификация |
MFX-200 |
MFX-500 |
|
Толщина испытываемого образца, мм, не более |
70 | |
|
Габаритные размеры, мм, не более | ||
|
- ширина |
214 |
214 |
|
- глубина |
190 |
190 |
|
- высота |
766 |
936 |
|
Масса, кг, не более |
24 |
30 |
|
Напряжение питания постоянного тока, В |
±5 | |
|
Условия эксплуатации: | ||
|
- температура окружающей среды, °С |
от +15 до +25 | |
|
- относительная влажность, % |
от 30 до 80 | |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
15 |
|
Средняя наработка на отказ, ч |
15000 |
Знак утверждения типа
Наносится на корпус преобразователей в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Преобразователь перемещений (деформаций) контактный |
MFX |
1 шт. |
|
Кабель питания |
- |
1 шт. |
|
Кабель информационный |
- |
1 шт. |
|
Кронштейн |
- |
1 компл. |
|
Захваты |
- |
1 компл. |
|
Программное обеспечение |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
- |
По заказу |
Сведения о методах измерений
- разделе «Программное обеспечение Horizon», пункте В «Проведение испытаний» «Преобразователи перемещений (деформаций) контактные MFX. Руководство по эксплуатации»;
- разделе «Программное обеспечение EVOTest», пункте В «Проведение испытаний» «Преобразователи перемещений (деформаций) контактные MFX. Руководство по эксплуатации».
Нормативные документы
«Стандарт предприятия. Преобразователи перемещений (деформаций) контактные
MFX»
