Твердомеры Роквелла ТР Tochline (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Роквелла и Супер-Роквелла, в соответствии с ГОСТ 9013-59, ГОСТ 22975-78.

Информация по Госреестру

Основные данные
Номер по Госреестру 76606-19
Наименование Твердомеры Роквелла
Модель ТР Tochline
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 15.11.2024
Производитель / Заявитель

ООО "Завод испытательных приборов" (ЗИП), г.Иваново

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 725
Найдено поверителей 61
Успешных поверок (СИ пригодно) 706 (97%)
Неуспешных поверок (СИ непригодно) 19 (3%)
Актуальность информации 21.11.2024

Поверители

Скачать

76606-19: Описание типа СИ Скачать 168.2 КБ
76606-19: Методика поверки TP Tochline - 01 МП Скачать 4.9 MБ

Описание типа

Назначение

Твердомеры Роквелла ТР Tochline (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Роквелла и Супер-Роквелла, в соответствии с ГОСТ 9013-59, ГОСТ 22975-78.

Описание

Принцип действия твердомеров основан на статическом вдавливании алмазного конусного или шарикового наконечников с последующим измерением глубины внедрения наконечника.

Конструктивно твердомеры состоят из устройства приложения нагрузки и измерительного устройства.

Твердомеры Роквелла ТР Tochline выпускаются в следующих модификациях: ТРС 5019ПА Tochline, ТРС 5019МС Tochline, ТРС 5019М-01 Tochline, ТРС 5019М-01С Tochline, ТРС 5009ПА Tochline, ТРС 5019ПАС Tochline, ТР 5018ПА Tochline, ТР 5018МС Tochline, ТР 5018М Tochline, ТР 5018М-01 Tochline, ТР 5018М-01С Tochline, ТР 5008ПА Tochline, ТР 5008А Tochline, ТР 5018ПАС Tochline. Модификации твердомеров отличаются конструкцией, степенью автоматизации процесса измерений, а также габаритными размерами и массой. Твердомеры ТРС 5019ПА Tochline, ТРС 5019МС Tochline, ТРС 5019М-01 Tochline, ТРС 5019М-01С Tochline, ТРС 5009ПА Tochline, ТРС 5019ПАС Tochline реализуют шкалы Роквелла и Супер-Роквелла, остальные - только шкалы Роквелла.

Общий вид твердомеров с указанием мест нанесения знака утверждения типа и пломбирования приведён на рисунках 1-9.

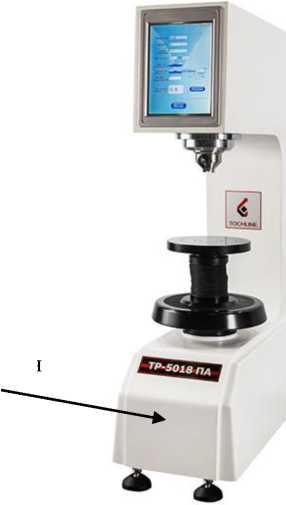

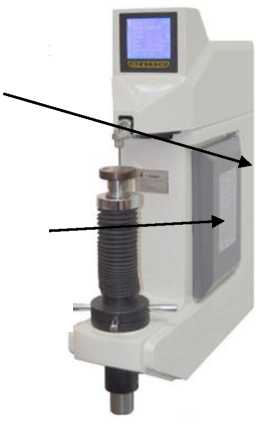

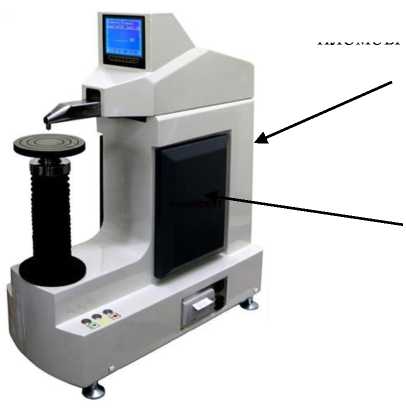

Рисунок 1 - Общий вид твердомеров ТР 5018ПА Tochline, ТРС 5019ПА Tochline

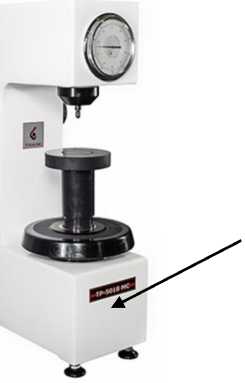

Рисунок 2 - Общий вид твердомеров ТР 5018МС Tochline, ТРС 5019МС Tochline

место нанесения знака утверждения типа

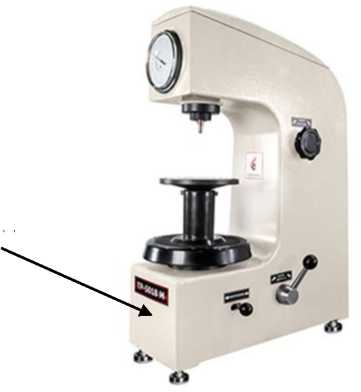

Рисунок 3 - Общий вид твердомеров ТР 5018М Tochline

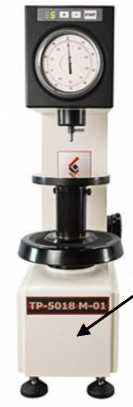

Рисунок 4 - Общий вид твердомеров ТР 5018М-01 Tochline, ТРС 5019М-01 Tochline

место нанесения

знака утверждения типа \

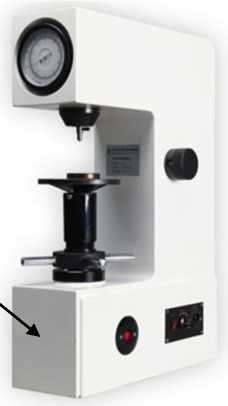

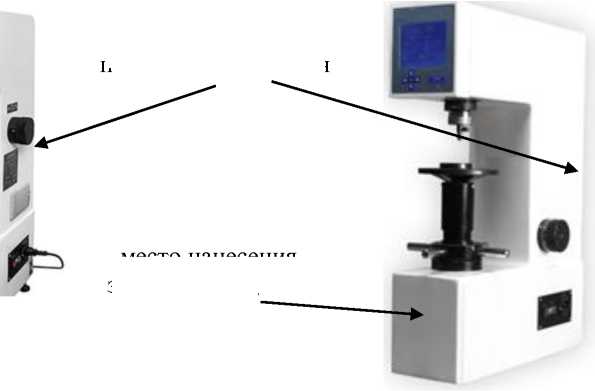

Рисунок 5 - Общий вид твердомеров ТР 5018М-01С Tochline, ТРС 5019М-01С Tochline

место расположения пломбы изготовителя

место нанесения знака утверждения типа

Рисунок 7 - Общий вид твердомеров ТР 5008А Tochline

место расположения пломбы изготовителя

место нанесения

Рисунок 9 - Общий вид твердомеров ТРС 5019ПАС Tochline

знака утверждения типа

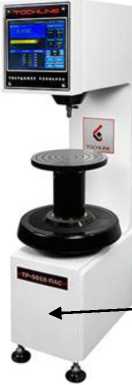

Рисунок 8 - Общий вид твердомеров ТР 5018ПАС Tochline

Пломбирование твердомеров ТРС 5019МС Tochline, ТРС 5019М-01 Tochline, ТРС 5019М-01С Tochline, ТР 5018МС Tochline, ТР 5018М Tochline, ТР 5018М-01 Tochline, ТР 5018М-01С Tochline не предусмотрено.

Программное обеспечение

Программное обеспечение (ПО) твердомеров ТРС 5019ПА Tochline, ТРС 5009ПА Tochline, ТРС 5019ПАС Tochline, ТР 5018ПА Tochline, ТР 5008ПА Tochline, ТР 5008А Tochline, ТР 5018ПАС Tochline используется для управления их работой, а также для визуального отображения, хранения и статистической обработки результатов измерений.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Tochline ТР

Номер версии (идентификационный номер) ПО

не ниже v 1.00

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

-

Технические характеристики

Испытательные нагрузки по шкалам Роквелла и Супер-Роквелла и пределы допустимого отклонения испытательных нагрузок приведены в таблице 2.

Таблица 2 - Метрологические характеристики испытательных нагрузок

Шкалы твердости

Нагрузки, Н

Пределы допустимого отклонения нагрузок, %

основная

предварительная

предварительной нагрузки

основных нагрузок

Шкала Роквелла

HRA

588,4

98,07

±2,0

±0,5

HRB

980,7

HRC

1471

Продолжение таблицы 2

Шкалы твердости

Нагрузки, Н

Пределы допустимого отклонения нагрузок, %

основная

предварительная

предварительной нагрузки

основных нагрузок

Шкала Супер-Роквелла

HR15N

147,1

29,42

±2,0

±0,66

HR30N, HR30T

294,2

HR45N

441,3

Пределы допускаемой абсолютной погрешности твердомеров приведены в таблице 3.

Таблица 3 - Метрологические характеристики твердомеров

Шкалы твердости

Диапазоны измерения твердости

Пределы допускаемой абсолютной погрешности

Шкала Роквелла

HRA

от 70 HRA до 93 HRA включ.

±1,2 HRA

HRB

от 20 HRB до 80 HRB * от 80 HRB до 100 HRB включ.

±3,0 HRB

±2,0 HRB

HRC

от 20 HRC до 35 HRC * от 35 HRC до 55 HRC включ. св. 55 HRC до 70 HRC включ.

±2,0 HRC

±1,5 HRC

±1,0 HRC

Шкала Супер-Роквелла

HR15N

от 70 HR15N до 94 HR15N включ.

±1,0 HR15N

HR30N

от 40 HR30N до 76 HR30N * от 76 HR30N до 86 HR30N включ.

±2,0 HR30N

±1,0 HR30N

HR45N

от 40 HR45N до 78 HR45N включ.

±2,0 HR45N

HR30T

от 45 HR30T до 70 HR30T * от 70 HR30T до 82 HR30T включ.

±3,0 HR30T

±2,0 HR30T

Примечания:

- параметр отмеченный * - крайнее значение твердости, не включенное в данный поддиапазон

- метрологические характеристики действительны для 5 измерений

Таблица 4 - Основные технические характеристики твердомеров

Наименование характеристики

Значение

ТР 5018М

ТР 5018МС, ТРС 5019МС

ТР 5018M-01

ТРС 5019М-01

Рабочие условия эксплуатации: -температура окружающего воздуха, °С - относительная влажность окружающего воздуха, %, не более

от +15 до +35

80

Параметры электропитания:

- напряжение переменного тока, В

- частота переменного тока, Гц

-

от 207 до 253 от 49,8 до 50,2

*Габаритные размеры, мм, не более:

- длина

- ширина

- высота

470

240

630

460

230

660

520

240

700

520

215

700

*Масса, кг, не более

65

85

55

80

Продолжение таблицы 4

Наименование характеристики

Значение

ТР 5О18М-О1С,

ТР 5018ПАС, ТРС 5019М-01С, ТРС 5019ПАС

ТР 5008А

ТР 5008ПА, ТРС 5009ПА

ТР 5018ПА, ТРС 5019ПА

Рабочие условия эксплуатации: -температура окружающего воздуха, °С

- относительная влажность окружающего воздуха, %, не более

от +15 до +35

80

Параметры электропитания:

- напряжение переменного тока, В

- частота переменного тока, Гц

от 207 до 253 от 49,8 до 50,2

*Габаритные размеры, мм, не более:

- длина

- ширина

- высота

465

240

660

740

230

830

690

280

860

565

220

800

*Масса, кг, не более

85

90

90

80

Примечание:

- параметр отмеченный * - по согласованию с заказчиком габаритные размеры и масса могут быть изменены

Знак утверждения типа

наносится на фирменный шильдик, закрепленный на корпусе твердомера, и на титульный лист руководства по эксплуатации типографским или иным способом.

Комплектность

Таблица 5 - Комплектность твердомеров

Наименование

Обозначение

Количество

Твердомер Роквелла ТР Tochline

ТР Tochline *

1 шт.

Сменные части

-

1 шт.

Принадлежности

-

1 шт.

Руководство по эксплуатации

ТР Tochline - 01 РЭ

1 экз.

Методика поверки

ТР Tochline - 01 МП

1 экз.

* В соответствии с заказом

Поверка

осуществляется по документу ТР Tochline - 01 МП «Твердомеры Роквелла ТР Tochline.

Методика поверки», утверждённому ФГУП «ВНИИФТРИ» 12.07.2019.

Основные средства поверки: рабочие эталоны твердости 2-го разряда по шкалам Роквелла и Супер-Роквелла по ГОСТ 8.064-94.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых твердомеров с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.

Сведения о методах измерений

приведены в эксплуатационной документации.

Нормативные документы

ГОСТ 23677-79 Твердомеры для металлов. Общие технические требования

ГОСТ 9013-59 Металлы и сплавы. Метод измерения твёрдости по Роквеллу. Шкалы А, В, С

ГОСТ 22975-78 Металлы и сплавы. Метод измерения твёрдости по Роквеллу при малых нагрузках (по Супер-Роквеллу)

ГОСТ 8.064-94 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений твёрдости по шкалам Роквелла и Супер Роквелла

ТУ 265162 - 164 - 69363963 - 18 «Твердомеры Роквелла ТР Tochline. Технические условия»
