Установки переносные учета добываемой скважинной продукции ПУУ ДСП «Татинтек» (далее по тексту - ПУУ ДСП) предназначены для автоматизированных измерений массы скважинной жидкости, а также индикации, регистрации и хранения измеренной и обработанной информации.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 76610-19 |
| Наименование | Установки переносные учета добываемой скважинной продукции |
| Модель | ПУУ ДСП "Татинтек" |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 15.11.2024 |
Производитель / Заявитель
ООО "Татинтек", г.Альметьевск
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 2 года |
| Зарегистрировано поверок | 24 |
| Найдено поверителей | 1 |
| Успешных поверок (СИ пригодно) | 24 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 21.04.2024 |
Поверители
Скачать
| 76610-19: Описание типа СИ | Скачать | 142.9 КБ | |
| 76610-19: Методика поверки НА.ГНМЦ.0386-19 МП | Скачать | 4.2 MБ |
Описание типа
Назначение
Установки переносные учета добываемой скважинной продукции ПУУ ДСП «Татинтек» (далее - ПУУ ДСП) предназначены для автоматизированных измерений массы скважинной жидкости, а также индикации, регистрации и хранения измеренной и обработанной информации.
Описание
Принцип действия ПУУ ДСП основан на разделении газожидкостного потока продукции нефтяных скважин на жидкостную и газовую составляющие с помощью малогабаритного гидроциклонного сепаратора (далее - сепаратора) и последующим определением массы и массового расхода скважинной жидкости. Измерение массы скважинной жидкости, отделенной в процессе сепарации, производится кориолисовым счетчиком-расходомером.
ПУУ ДСП состоят из технологического блока и контролируемого пункта «Акира» (далее - КП «Акира»).
Технологический блок состоит из сепаратора, линии измерений массы скважинной жидкости и линии отвода газа, Сепаратор конструктивно выполнен в виде вертикального цилиндра, состоящего из двух сепарационных емкостей, и предназначен для непрерывного разделения скважинной жидкости на газовую и жидкостную составляющие для последующего измерения массы жидкости в линии измерений массы скважинной жидкости. Поддержание уровня жидкости в сепараторе обеспечивается с помощью сигнализатора уровня, установленного в сепараторе, и регулирующего клапана, установленного на линии отвода газа.
КП «Акира» обеспечивает сбор данных со средств измерений (СИ), дистанционный контроль и визуальное отображение технологических параметров.
В состав ПУУ ДСП входят следующие СИ (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений) и технические средства:
- расходомер-счетчик массовый SITRANS F C (регистрационный № 52346-12) или счетчик-расходомер массовый Штрай-Масс (регистрационный № 70629-18);
- датчик давления Метран-55 (регистрационный № 18375-08) или датчик давления Метран-75 (регистрационный № 48186-11);
- сигнализатор уровня жидкости ультразвуковой;
- ручной пробоотборник;
- манометр для местной индикации давления;
- обратный и регулирующий клапаны.
ПУУ ДСП допускается использовать и в составе групповых замерных установок для измерений продукции нескольких скважин, используя существующие линии трубопроводов, систему КИПиА, запорно-регулирующую арматуру и помещения, как при модернизации старых, так и для создания новых групповых замерных установок.
Заводской номер наносится методом лазерной гравировки в виде буквенноцифрового обозначения на табличку, прикрепленную к дверце шкафа КП «Акира» снаружи.

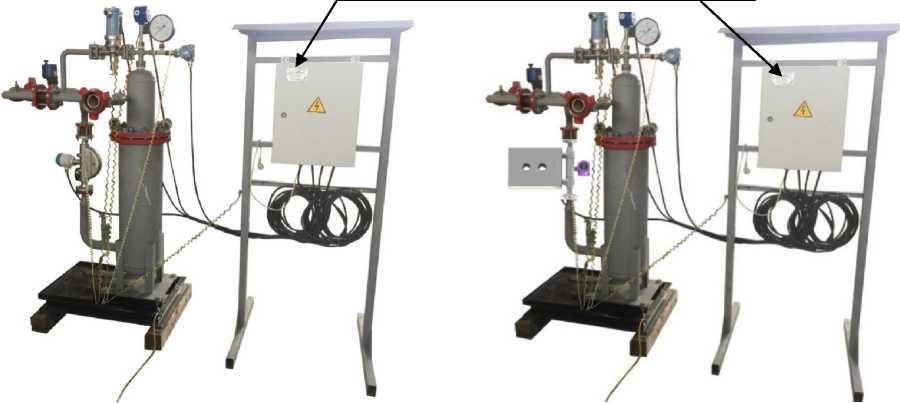

Общий вид ПУУ ДСП представлен на рисунке 1.
Места нанесения заводского номера
а) б)
Рисунок 1 - Общий вид ПУУ ДСП
а) с расходомером-счетчиком массовым SITRANS F C;
б) со счетчиком-расходомером массовым Штрай-Масс.
ПУУ ДСП обеспечивает выполнение следующих функций:
- автоматизированное измерение массы (т) и массового расхода (т/ч) скважинной жидкости;
- автоматизированное измерение объемного расхода (м3/ч) скважинной жидкости;
- автоматизированное измерение давления (МПа), температуры (оС) и плотности (кг/м3) скважинной жидкости;
- ручной отбор пробы скважинной жидкости;
- регистрацию и хранение результатов измерений.
Пломбирование ПУУ ДСП от несанкционированного доступа не предусмотрено.
Программное обеспечение
Программное обеспечение (ПО) ПУУ ДСП представляет собой встроенное ПО КП «Акира», которое предназначено для дистанционного контроля и визуального отображения технологических параметров, сбора данных со СИ и последующей их передачи на станцию оператора.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные внешнего ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Box |
|
Номер версии (идентификационный номер) ПО |
190718 |
|
Цифровой идентификатор |
0xF8ED062B |
|
Алгоритм вычисления контрольной суммы исполняемого кода |
CRC32 |
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений массового расхода, т/ч (т/сут) |
от 0,1 до 5 (от 2,4 до 120) |
|
Пределы допускаемой относительной погрешности измерений массы скважинной жидкости, % |
±2,5 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Измеряемая среда |
скважинная жидкость |
|
Температура измеряемой среды, оС |
от 0 до +70 |
|
Вязкость кинематическая измеряемой среды, сСт, не более |
300 |
|
Плотность измеряемой среды, кг/м3 |
от 700 до 1200 |
|
Давление измеряемой среды, МПа, не более |
4,0 |
|
Объемная доля воды, %, не более |
98 |
|
Массовая доля механических примесей, %, не более |
0,2 |
|
Содержание свободного газа, %, не более |
2 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
230 ± 23 50 ± 0,4 |
|
Потребляемая мощность, кВт, не более |
1 |
|
Габаритные размеры ПУУ ДСП, мм, не более - высота - ширина - длина |
2000 800 2000 |
|
Масса, кг, не более |
600 |
|
Условия эксплуатации |
УХЛ1 по ГОСТ 15150-69 |
|
Средний срок службы, лет Средняя наработка на отказ, ч |
10 35000 |
|
Режим работы ПУУ ДСП |
непрерывный |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации ПУУ ДСП типографским способом и на таблички технологического блока и КП «Акира» методом гравировки или шелкографией.
Комплектность
приведена в таблице 4.
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Установка переносная учета добываемой скважинной продукции ПУУ ДСП «Татинтек» |
ПУУ ДСП «Татинтек» |
1 шт. |
|
Руководство по эксплуатации |
РЭ-1.2.02.00.00.00.01-2019 |
1 шт. |
|
Паспорт |
П-1.2.02.00.00.00.01-2019 |
1 шт. |
Сведения о методах измерений
представлены в документе МН 555-2015 «Количество нефти и нефтяного газа извлекаемых из недр. Методика измерений установкой переносной учета добываемой скважинной продукции». ФР.1.29.2015.20799.
Нормативные документы
Постановление правительства РФ от 16.11.2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений».
ГОСТ 8.637-2013 «ГСИ. Государственная поверочная схема для средств измерений массового расхода многофазных сред».
ТУ 3667-060-61818140-19 «Установки переносные учета добываемой скважинной продукции ПУУ ДСП «Татинтек». Технические условия».
