Установки неразрушающего контроля насосно-компрессорных труб

Номер в ГРСИ РФ: 76630-19
Производитель / заявитель: ООО "НТС-Лидер", г.Химки
Скачать
76630-19: Описание типа СИ Скачать 168.5 КБ
76630-19: Методика поверки МП №203-4-2019 Скачать 3.6 MБ
Нет данных о поставщике
Установки неразрушающего контроля насосно-компрессорных труб поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Установки неразрушающего контроля насосно-компрессорных труб (далее - установки) предназначены для измерений толщины стенки и длины труб, а так же для неразрушающего контроля труб.

Информация по Госреестру

Основные данные
Номер по Госреестру 76630-19
Наименование Установки неразрушающего контроля насосно-компрессорных труб
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 29.11.2024
Производитель / Заявитель

ООО "НТС-Лидер", г.Химки

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 17
Найдено поверителей 1
Успешных поверок (СИ пригодно) 17 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 17.11.2024

Поверители

Скачать

76630-19: Описание типа СИ Скачать 168.5 КБ
76630-19: Методика поверки МП №203-4-2019 Скачать 3.6 MБ

Описание типа

Назначение

Установки неразрушающего контроля насосно-компрессорных труб (далее - установки) предназначены для измерений толщины стенки и длины труб, а так же для неразрушающего контроля труб.

Описание

Принцип действия установок основан на комбинации двух методов неразрушающего контроля: магнитного индукционного метода и электромагнитно-акустического.

Установки состоят из двух магнитных индукционных дефектоскопов и электромагнитноакустической установки, датчика для измерений длины тубы, механизмов перемещения трубы и размагничивающего устройства.

Контролируемая труба подается на рольганг и перемещается в направлении продольной оси через сканирующие устройства магнитоиндукционных дефектоскопов для автоматического обнаружения поперечных и продольных дефектов на наружной и внутренней поверхности контролируемой трубы и электромагнитно-акустического устройства для измерений толщины стенки трубы. Далее результаты сканирования в автоматическом режиме поступают в компьютер для обработки измеренных данных.

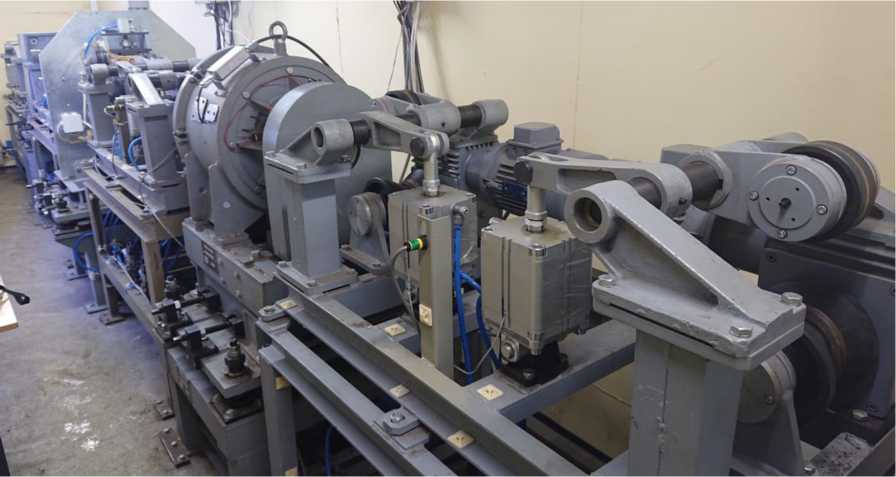

Внешний вид установок показан на рисунке 1. Цвет установок может отличаться от приведенного на рисунке 1.

Рисунок 1 - Общий вид установок неразрушающего контроля насосно-компрессорных труб

Пломбирование установок от несанкционированного доступа не предусмотрено.

Программное обеспечение

В установках имеется программное обеспечение, которое выполняет функции управления, настройки, сбора и обработки данных и визуализации результатов измерений.

Конструкция установок исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Идентификационные данные ПО приведены в таблице 1.

Уровень защиты программного обеспечения установок соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Участок неразрушающего контроля НКТ

Номер версии (идентификационный номер) ПО

V 1.0 и выше

Цифровой идентификатор ПО

отсутствует

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений толщины стенки, мм

от 3 до 15

Пределы допускаемой абсолютной погрешности измерений толщины стенки, мм

±0,25

Порог чувствительности к обнаружению искусственных дефектов, мм - прорезь - длина - ширина - глубина*

- сверление, 0

120

0,5

от 1,8 до 2,3

1,6 и 3,2

Диапазон измерений длины трубы, м

от 5 до 13

Пределы допускаемой абсолютной погрешности измерений длины трубы, мм

±30

Диапазон измерений линейной координаты расположения дефекта, м

от 0,15 до 12,85

Пределы допускаемой абсолютной погрешности измерений линейной координаты месторасположения дефекта, мм

±30

* Примечание: в зависимости от диаметра трубы и толщины стенки

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Номинальные значения диаметров контролируемых труб, мм*

60; 73; 89

Параметры электрического питания: - напряжение, В

380±42

220±22

Условия эксплуатации:

- температура окружающей среды, °С

от +5 до +35

Масса, кг, не более

5000

Габаритные размеры, мм, не более

- длина

- ширина

- высота

8850

1240

1500

* Примечание: по требованию заказчика возможно изготовление установки, предназначенной для измерений труб одного из перечисленных диаметров

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации.

Комплектность

Таблица 4 - Комплектность

Наименование

Обозначение

Количество

Установка неразрушающего контроля насоснокомпрессорных труб

-

1 шт.

ПО на диске

-

1 шт.

Руководство по эксплуатации

-

1 шт.

Методика поверки

МП № 203-4-2019

1 шт.

Поверка

осуществляется по документу МП № 203-4-2019 «Установки неразрушающего контроля насосно-компрессорных труб. Методика поверки», утвержденному ФГУП «ВНИИМС» 05.04.2019 г.

Основное средство поверки:

- Меры с искусственными дефектами 452.008 (Рег. №76018-19).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносятся на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ТУ 26.51.66-018-18908125-2019. Установки неразрушающего контроля насосно

компрессорных труб. Технические условия
