Трансформаторы тока АМТ

Номер в ГРСИ РФ: 76651-19
Категория: Трансформаторы
Производитель / заявитель: Фирма "Trench Germany GmbH", Германия
Скачать
76651-19: Описание типа СИ Скачать 110.8 КБ
Заказать
Поставщик: ООО "ЭТК "Оникс"
Трансформаторы тока АМТ поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Трансформаторы тока АМТ (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений и (или) устройствам защиты, автоматики и управления в электрических сетях переменного тока промышленной частоты.

Информация по Госреестру

Основные данные
Номер по Госреестру 76651-19
Наименование Трансформаторы тока
Модель АМТ
Страна-производитель ГЕРМАНИЯ
Срок свидетельства (Или заводской номер) 29.11.2024
Производитель / Заявитель

Фирма "Trench Germany GmbH", Германия

ГЕРМАНИЯ

Поверка

Межповерочный интервал / Периодичность поверки 8 лет
Зарегистрировано поверок 18
Найдено поверителей 1
Успешных поверок (СИ пригодно) 18 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 01.12.2024

Поверители

Скачать

76651-19: Описание типа СИ Скачать 110.8 КБ

Описание типа

Назначение

Трансформаторы тока АМТ (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений и (или) устройствам защиты, автоматики и управления в электрических сетях переменного тока промышленной частоты.

Описание

Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, то есть на создании электродвижущей силы (далее - ЭДС) переменным магнитным полем. Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичной обмотки ЭДС. Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке электрического тока, пропорционального первичному току.

Трансформаторы предназначены для установки в комплектные распределительные устройства элегазовые (далее - КРУЭ) внутренней и наружной установки и являются комплектующими изделиями. Токопроводы КРУЭ выполняют роль первичных обмоток. Соединение с другими модулями происходит при помощи штепсельных контактов. Вторичные обмотки расположены на кольцевидных сердечниках, смонтированных на внутренних электродах. Выводы вторичных обмоток присоединены к проходным контактам на боковой поверхности корпуса, смонтированным на клеммной колодке, крышка которой пломбируется для предотвращения доступа к клеммам.

Высоковольтная изоляция внутри трансформаторов обеспечивается за счет заполнения элегазом. Рабочее давление внутри трансформатора контролируется датчиком плотности элегаза. Для обеспечения безопасности при повышении давления свыше допустимых значений предусмотрен предохранительный клапан с разрывной мембраной.

Общий вид трансформаторов представлен на рисунках 1-3. Места пломбирования от

несанкционированного доступа представлены на рисунке 1.

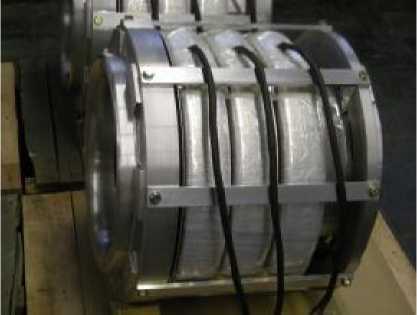

Рисунок 1 - Общий вид трансформаторов АМТ-123/3-5, АМТ-145/3-5, АМТ-123/3-6, АМТ-145/3-6 с указанием мест пломбирования от несанкционированного доступа

Места пломбирования

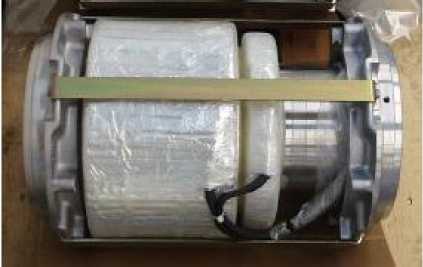

Рисунок 2 - Общий вид трансформаторов модификаций АМТ-170/1; АМТ-245/1

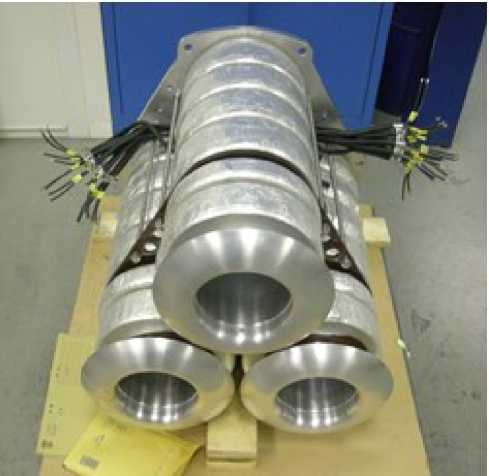

Рисунок 3 - Общий вид трансформаторов модификации АМТ-С73263-А93

Трансформаторы выпускаются в модификациях, отличающихся наибольшими рабочими напряжениями, габаритными размерами и массой. Структура условного обозначения модификаций трансформаторов приведена на рисунках 4 и 5.

АМТ-ХХХ/Х-Х

Обозначение в зависимости от габаритных размеров и массы:

1 или 3-5 или 3-6_______________________________________________________

Обозначение в зависимости от наибольшего рабочего напряжения:

123 для Uн.р=126 кВ;

145 для Uн.р=145 кВ;

170 для Uн.р=170 кВ;

245 для Uн.р=245 кВ.________________________________________________________

Тип трансформаторов

Рисунок 4 - Структура условного обозначения трансформаторов модификаций АМТ-123/3-5; АМТ-123/3-6; АМТ-145/3-5; АМТ-145/3-6; АМТ-170/1;

АМТ-245/1

АМТ-С73263-А93

Обозначение спецзаказа__________________________________________

Тип трансформаторов

Рисунок 5 - Структура условного обозначения трансформаторов модификации AMT-C73263-A93

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Характеристика

Значение для модификации

АМТ-123/3-5

АМТ-145/3-5

АМТ-123/3-6

АМТ-145/3-6

АМТ-170/1

АМТ-245/1

AMT-C73263-

A93

Номинальное напряжение, кВ

110

110

110

110

110; 150

220

330; 500

Наибольшее рабочее напряжение, кВ

126

145

126

145

126;170

252

362; 550

Номинальный первичный ток, А

от 200 до 4000

Номинальный вторичный ток, А

1; 5

Класс   точности   вторичных   обмоток   по

ГОСТ 7746-2015:

- для измерений и учета

- для защиты

0,2; 0,2S; 0,5; 0,5S; 1 5P;10P

Класс  точности  вторичных  обмоток     по

ГОСТ Р МЭК 61869-2-2015:

- для измерений и учета

- для защиты

0,2; 0,2S; 0,5; 0,5S; 1

5P; 10P; 5PR; 10PR; TPX; TPY; TPZ

Номинальная вторичная нагрузка с индуктивноактивным       коэффициентом       мощности

cos ф2=0,8 для обмоток с классами точности по ГОСТ 7746-2015, ВА: - для измерений и учета - для защиты

от 2,5 до 100

от 2,5 до 100

Номинальная вторичная нагрузка с индуктивноактивным       коэффициентом       мощности

cos ф2=0,8 для обмоток с классами точности по ГОСТ Р МЭК 61869-2-2015, В •А:

- для измерений и учета

- для защиты с классами точности 5P; 10P; 5PR; 10PR

от 2,5 до 100

от 2,5 до 100

Продолжение таблицы 1

Характеристика

Значение для модификации

АМТ-123/3-5

АМТ-145/3-5

АМТ-123/3-6

АМТ-145/3-6

АМТ-170/1

АМТ-245/1

AMT-C73263-

A93

Номинальный коэффициент безопасности приборов, вторичных обмоток для измерений

от 10 до 40

Номинальная предельная кратность вторичных обмоток для защиты с классами точности по ГОСТ 7746-2015

от 5 до 15

Номинальная предельная кратность вторичных обмоток для защиты с классами точности 5P; 10P; 5PR; 10PR по ГОСТ Р МЭК 61869-2-2015

от 5 до 15

Номинальная частота переменного тока, Гц

50; 60

Таблица 2 - Основные технические характеристики

Характеристика

Значение для модификации

АМТ-123/3-5;

АМТ-145/3-5

АМТ-123/3-6;

АМТ-145/3-6

АМТ-170/1;

АМТ-245/1

AMT-C73263-A93

Габаритные размеры (диаметрхдлина), мм, не более

680x900

710x1130

350x510

630x760

Масса, кг, не более

666

790

400

600

Климатическое исполнение и категория размещения по ГОСТ 15150-69 (диапазон рабочих температур, °С)

У3 (от -30 до +55)

Средняя наработка на отказ, ч

50100000

Срок службы, лет

30

Знак утверждения типа

наносится на табличку с техническими данными трансформаторов методом наклейки и на титульный лист паспорта типографским способом.

Комплектность

Таблица 3 - Комплектность трансформаторов

Наименование

Обозначение

Количество

Трансформатор тока АМТ

-

1 шт.

Паспорт

-

1 экз.

Методика поверки

ИЦРМ-МП-082-20

1 экз.*

* - для трансформаторов с обмотками с классами точности по ГОСТ Р МЭК 61869-2-2015

Поверка

осуществляется по документам:

ГОСТ 8.217-2003 «Государственная система обеспечения единства измерений (ГСИ). Трансформаторы тока. Методика поверки» (для обмоток с классами точности по ГОСТ 7746-2015); ИЦРМ-МП-082-20 «Трансформаторы тока АМТ. Методика поверки», утвержденному ООО «ИЦРМ» 18.05.2020 г. (для обмоток с классами точности по ГОСТ Р МЭК 61869-2-2015).

Основные средства поверки:

Для поверки по ГОСТ 8.217-2003:

- трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);

- прибор электроизмерительный эталонный многофункциональный «Энергомонитор -3.1КМ» (регистрационный номер в Федеральном информационном фонде 52854-13);

- магазин нагрузок МР3027 (регистрационный номер в Федеральном информационном фонде 34915-07);

для поверки по ИЦРМ-МП-082-20:

- трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);

- прибор электроизмерительный эталонный многофункциональный «Энергомонитор -3.1КМ» (регистрационный номер в Федеральном информационном фонде 52854-13);

- магазин нагрузок МР3027 (регистрационный номер в Федеральном информационном фонде 34915-07);

- анализатор трансформаторов тока CT Analyzer (регистрационный номер в Федеральном информационном фонде 40316-08).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых трансформаторов с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) в паспорт.

Сведения о методах измерений

Нормативные документы

ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия

ГОСТ 8.217-2003 Государственная система обеспечения единства измерений (ГСИ). Трансформаторы тока. Методика поверки

ГОСТ Р МЭК 61869-2-2015 Трансформаторы измерительные. Часть 2. Дополнительные требования к трансформаторам тока

Техническая документация изготовителя
