Толщиномеры покрытий ТМ-2, ТМ-3, ТМ-4, ТМ-4Т

Номер в ГРСИ РФ: 76657-19
Категория: Толщиномеры
Производитель / заявитель: ООО "НВП "Кропус", г.Ногинск
Скачать
76657-19: Описание типа СИ Скачать 140.5 КБ
76657-19: Методика поверки МП №203-20-2019 Скачать 3.8 MБ
Заказать
E-Mail: xrs@xrs.ru
Поставщик: ООО «Рентгенсервис»
Толщиномеры покрытий ТМ-2, ТМ-3, ТМ-4, ТМ-4Т поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Толщиномеры покрытий ТМ-2, ТМ-3, ТМ-4, ТМ-4Т (далее - толщиномеры) предназначены для измерений толщины диэлектрических и токопроводящих покрытий, нанесенных на токопроводящие магнитные или немагнитные материалы основания.

Информация по Госреестру

Основные данные
Номер по Госреестру 76657-19
Наименование Толщиномеры покрытий
Модель ТМ-2, ТМ-3, ТМ-4, ТМ-4Т
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 29.11.2024
Производитель / Заявитель

ООО "НВП "Кропус", г.Ногинск

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 1131
Найдено поверителей 54
Успешных поверок (СИ пригодно) 1125 (99%)
Неуспешных поверок (СИ непригодно) 6 (1%)
Актуальность информации 17.11.2024

Поверители

Скачать

76657-19: Описание типа СИ Скачать 140.5 КБ
76657-19: Методика поверки МП №203-20-2019 Скачать 3.8 MБ

Описание типа

Назначение

Толщиномеры покрытий ТМ-2, ТМ-3, ТМ-4, ТМ-4Т (далее - толщиномеры) предназначены для измерений толщины диэлектрических и токопроводящих покрытий, нанесенных на токопроводящие магнитные или немагнитные материалы основания.

Описание

Принцип действия толщиномеров основан на магнитоиндукционном методе. В основе которого лежит возможность измерений величины электродвижущей силы (ЭДС), возникающей в измерительной обмотке магнитоиндукционного преобразователя, при установке его на изделие и зависящей от свойств материала основания и зазора между преобразователем и металлом токопроводящего основания.

Толщиномеры состоят из электронного блока и преобразователя.

Толщиномеры ТМ-2 применяются для измерений толщины непроводящих немагнитных покрытий на магнитном основании.

Толщиномеры ТМ-3 применяются для измерений толщины токопроводящих (гальванических) покрытий на проводящем магнитном или немагнитном основании.

Толщиномеры ТМ-4 применяются с разными преобразователями в зависимости от требований измерений:

- М120, М150, М215 - для измерений толщины непроводящих покрытий на магнитном

или немагнитном основании;

- Н120, Н150, Н215 - для измерений толщины непроводящих покрытий на немагнитном основании.

Толщиномеры ТМ-4Т применяются с одним из двух преобразователей: M1O3OL или M1O6OL для измерений толщины непроводящих покрытий на магнитном или немагнитном

основании в различных диапазонах измерений.

Общий вид толщиномеров представлен на рисунке 1. Пломбирование толщиномеров не предусмотрено.

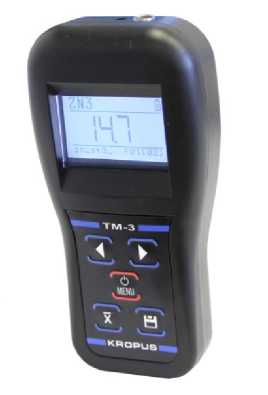

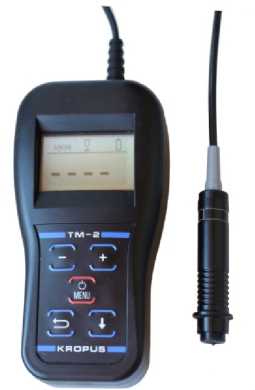

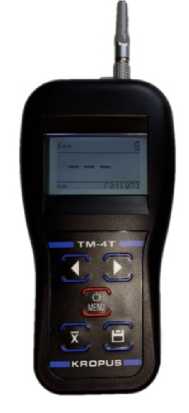

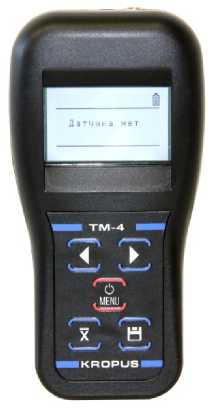

ТМ-2               ТМ-3               ТМ-4              ТМ-4Т

Рисунок 1 - Общий вид толщиномеров покрытий ТМ-2, ТМ-3, ТМ-4, ТМ-4Т

Программное обеспечение

В толщиномерах установлено программное обеспечение, которое выполняет функции управления, настройки, сбора данных и визуализации результатов измерений.

Конструкция толщиномеров исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Идентификационные данные ПО приведены в таблице 1.

Уровень защиты программного обеспечения толщиномеров соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные      данные

(признаки)

Значение

Идентификационное наименование

ПО

Толщиномер

ТМ-2

Толщиномер ТМ-3

Толщиномер

ТМ-4

Толщиномер

ТМ-4Т

Номер версии (идентификационный номер) ПО

2.0. и выше

1.4.2 и выше

1.23.6 и выше

1.4.2 и выше

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений толщины покрытий, мкм

- ТМ-2

от 50 до 2000

- ТМ-3

от 1 до 100

- ТМ-4

• М120, Н120

от 1 до 2000

• М150, Н150

от 100 до 5000

• М215, Н215

от 2000 до 15000

- ТМ-4Т

• M1O3OL

от 2000 до 20000

• M1060L

от 5000 до 20000

Диапазон показаний толщины покрытий для толщиномера ТМ-4Т, мкм

• M1O3OL

от 2000 до 30000

• M1060L

от 5000 до 60000

Пределы допускаемой абсолютной погрешности измерений толщины, мкм

- ТМ-2

±0,05-(100+Хи )

- ТМ-3

±(1+0,03 Хи)

- ТМ-4, ТМ-4Т

±0,04-(100+Хи )

Примечание: Хи - измеренное значение толщины покрытий, мкм

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Напряжение электрического питания, В

- ТМ-2 (два стандартных элемента питания типа ААА (LR03))

1,5

- ТМ-3, ТМ-4, ТМ-4Т

• аккумуляторный блок

2,4

• от сети через блок питания

5

Габаритные размеры, мм, не более

-длина

155

-ширина

78

-высота

39

Масса, кг, не более

0,4

Диапазон рабочих температур, оС

от +5 до +50

Знак утверждения типа

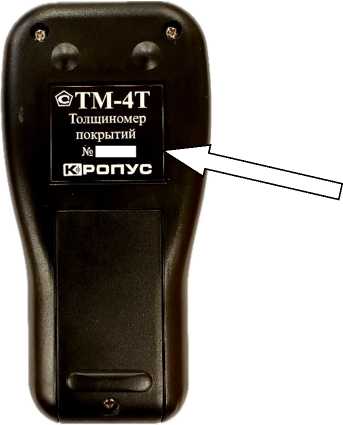

наносится на титульный лист руководства по эксплуатации методом печати.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Блок электронный с преобразователем

-

1 шт.

Руководство по эксплуатации

-

1 экз.

Методика поверки

МП № 203-20-2019

1 экз.

Поверка

осуществляется по документу МП № 203-20-2019 «Толщиномеры покрытий ТМ-2, ТМ-3, ТМ-4, ТМ-4Т. Методика поверки», утвержденному ФГУП «ВНИИМС» 13 марта 2019 г.

Основные средства поверки:

- Меры толщины покрытий НТП на МО (Рег. № 34825-07);

- Меры толщины покрытий МТ (Рег. № 50316-12).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых толщиномеров с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ТУ 4276-003-33044610-18. Толщиномеры покрытий ТМ-2, ТМ-3, ТМ-4, ТМ-4Т.

Технические условия
