Комплекс измерений массы светлых нефтепродуктов КИМ-90-3

Номер в ГРСИ РФ: 76688-19
Производитель / заявитель: ООО "АСП-инжиниринг", г.Москва
Скачать
76688-19: Описание типа СИ Скачать 171.3 КБ
76688-19: Методика поверки МЦКЛ.0276.МП Скачать 5.1 MБ
Нет данных о поставщике
Комплекс измерений массы светлых нефтепродуктов КИМ-90-3 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Комплекс измерений массы светлых нефтепродуктов КИМ-90-3 (далее - комплекс) предназначен для управления наливом с измерением массы светлых нефтепродуктов (керосин и дизельное топливо), отгружаемых в автомобильные цистерны, и передачи значений массы в АРМ «Отгрузка» ПАО «Славнефть-ЯНОС» (далее - Система учета отгрузки).

Информация по Госреестру

Основные данные
Номер по Госреестру 76688-19
Наименование Комплекс измерений массы светлых нефтепродуктов
Модель КИМ-90-3
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) зав.№ 01
Производитель / Заявитель

ООО "АСП-инжиниринг", г.Москва

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 11
Найдено поверителей 1
Успешных поверок (СИ пригодно) 11 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 24.03.2024

Поверители

Скачать

76688-19: Описание типа СИ Скачать 171.3 КБ
76688-19: Методика поверки МЦКЛ.0276.МП Скачать 5.1 MБ

Описание типа

Назначение

Комплекс измерений массы светлых нефтепродуктов КИМ-90-3 (далее - комплекс) предназначен для управления наливом с измерением массы светлых нефтепродуктов (керосин и дизельное топливо), отгружаемых в автомобильные цистерны, и передачи значений массы в АРМ «Отгрузка» ПАО «Славнефть-ЯНОС» (далее - Система учета отгрузки).

Описание

Принцип действия комплекса основан на прямом методе динамических измерений массы нефтепродуктов в потоке с помощью счетчика-расходомера массового. Данные об отпущенной массе (массовом расходе) поступают от счетчика-расходомера массового в виде импульсного сигнала в контроллер. Контроллер производит суммирование импульсов и преобразование в значение массы нефтепродукта, сравнивает заданное значение отгружаемого количества продукта с фактически отпущенным количеством в реальном масштабе времени, и при равенстве этих значений выдает управляющий сигнал на прекращение налива. Значение измеренной массы отпущенного нефтепродукта передается на автоматизированное рабочее место оператора (далее - АРМ оператора) и далее в Систему учета отгрузки.

Комплекс состоит из трёх постов налива (ПН) ПН-1 (нижний налив дизельного топлива), ПН-2 (верхний/нижний налив керосина) и ПН-3 (верхний налив дизельного топлива), и АРМ оператора. В состав постов налива входят:

- счетчик-расходомер массовый Micro Motion, с первичным преобразователем модели CMF300 (DN80) с электронным преобразователем 2700 (3 шт.), изготовленные Micro Motion Inc., США, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 45115-16;

- контроллер MFX_4 System, исполнения MFX_4 Compact (далее - контроллер налива), производства фирмы «M+F Technologies GmbH», Германия, (3 шт.), регистрационный номер 71784-18;

- наливное устройство нижнего налива - ОМС мод.750; DN100, производства фирмы ОМС, Италия (2 шт.);

- наливное устройство верхнего налива - ОМС мод.2620; DN100, производства фирмы ОМС, Италия (2 шт.);

- запорно-регулирующий клапан КАМФЛЕКС 35-35212, DN100, производства ЗАО «ДС Контролз» (3 шт.).

Счетчики-расходомеры массовые предназначены для измерений массы при наливе нефтепродуктов в автомобильные цистерны.

Запорно-регулирующие клапаны предназначены для регулирования режимов налива заданной дозы и стабилизации установленного расхода продукта.

Управление клапаном производится по команде, формируемой в контроллере налива при взаимодействии с АРМ оператора.

Контроллер налива работает с входными сигналами, поступающими от средств измерений и оборудования ПН, а также обеспечивает вывод измерительной информации на дисплей АРМ оператора.

АРМ оператора представляет собой персональный компьютер с установленным программным обеспечением (ПО) Totally Integrated Automation Portal. АРМ оператора выполняет следующие функции:

- обмен информацией с контроллером налива о заданном и измеренном количестве нефтепродукта;

- визуализация заданного, измеренного количества нефтепродукта и технологических параметров;

- контроль работы технологического оборудования комплекса;

- аварийное отключение налива при возникновении аварийных ситуаций;

- прием и передачу в локальную сеть ПАО «Славнефть-ЯНОС» информации по каждой отгруженной партии нефтепродукта для формирования и распечатки товаросопроводительных документов.

Общий вид комплекса представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа с обозначением мест нанесения знака поверки на клемную коробку, электронный преобразователь и фланцы счётчика-расходомера массового CMF300, в соответствии с их ЭД или как для аналогичных СИ в соответствии с МИ 3002-2006, или как представлено на рисунке 2.

Заводской номер 01, указан в формуляре, на каждом ПН размещена табличка с надписью «ПН» и его порядковым номером, выполненной методом трафаретной печати и прикрепленная на верхней площадке обслуживания ПН.

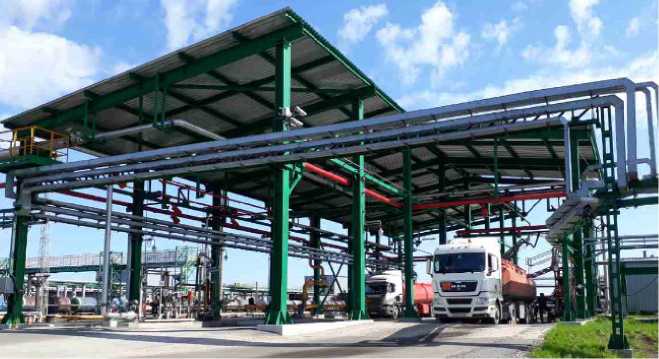

Рисунок 1 - Общий вид комплекса

Место нанесения знака поверки

пломбировка клемной коробки

пломбировка электронного преобразователя CMF300

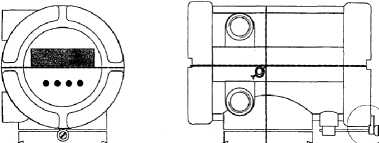

Рисунок 2 - Схема пломбировки клемной коробки, электронного преобразователя и фланцев счетчика-расходомера массового CMF300

Программное обеспечение

Комплекс имеет рабочее программное обеспечение (РПО) контроллера MFX_4 System, исполнения MFX_4 Compact и внешнее ПО (ВПО) устанавливаемое в АРМ оператора.

РПО не имеет выделенную метрологически значимую часть, поэтому все РПО является метрологически значимым.

РПО отвечает за: подсчёт количества импульсов и преобразование в значение массы нефтепродуктов, подключение вторичных индикаторов, обработку задания налива, контроль заземления, сигналы «старт», «стоп» и дополнительные функции. Наименование РПО указано в описании типа контроллера. Идентификационные данные РПО отображаются при старте контроллера. Проверка идентификационных данных РПО также возможна через приложения MFX Explorer на АРМ оператора.

ВПО защищено с помощью авторизации пользователя, паролей и ведения журнала событий.

Метрологически значимая часть ВПО обеспечивает следующие функции:

- отображение и регистрацию измерительной информации, просмотр в реальном масштабе времени режимов работы постов налива, блокировку процесса налива, в связи с неготовностью постов налива к работе;

- автоматическое архивирование, отображение и печать графиков измеряемых величин (трендов);

- оповещение персонала о нарушениях технологического режима и аварийных ситуациях (вывод сообщения на экран, подача звукового сигнала, вывод на печать);

- регистрацию событий в журнале событий.

Нормирование метрологических характеристик произведено с учетом применения ПО.

Уровень защиты ПО в соответствии с Р 50.2.077-2014:

- для РПО, в соответствии с описанием типа контроллера MFX_4 Compact - «высокий»;

- для ВПО - «средний».

Идентификационные данные РПО и ВПО приведены в таблицах 1 и 2.

Таблица 1 - Идентификационные данные РПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

MFX_4 Controller

Номер версии (идентификационный номер) ПО, не ниже

2.5.11

Таблица 2 - Идентификационные данные ВПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Totally Integrated Automation Portal

Номер версии (идентификационный номер) ПО

V12

Цифровой идентификатор ПО

*

* - Данные недоступны

Технические характеристики

Таблица 3 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон номинальных значений расхода нефтепродуктов при наливе в автомобильные цистерны, т/ч

от 33,5 до 90

Минимальная доза отпускаемых нефтепродуктов, кг: - для керосина

- для дизельного топлива

1500

1570

Пределы допускаемой относительной погрешности измерений массы нефтепродуктов, %

±0,25

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

Количество ПН в автомобильные цистерны, шт.

3

Рабочее давление при наливе нефтепродуктов, МПа, не более

0,6

Плотность наливаемых нефтепродуктов, кг/м3: - дизельное топливо - керосин

от 800 до 860

от 780 до 840

Напряжение электропитания от сети переменного тока частотой (50±1) Гц, В

от 187 до 242; от 323 до 418

Рабочие условия эксплуатации:

- температура отпускаемых нефтепродуктов, °С

- температура окружающей среды, °С:

- для технических средств ПН

- для АРМ-оператора

- для контроллера MFX_4 System

- относительная влажность воздуха при 15 °С, %, не более:

- для технических средств ПН

- для АРМ-оператора и контроллера MFX 4 System

от -15 до +40

от -46 до +37 от +10 до +35 от -50 до +60

83

80

Маркировка взрывозащиты комплектующих, не ниже

1Ехd [ia Ga] ПВТ6 Gb Х

Знак утверждения типа

наносится на маркировочную табличку, крепящуюся снаружи на функциональные блоки комплекса в виде наклейки и на титульные листы руководства по эксплуатации и формуляра типографическим способом.

Комплектность

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Количество

Комплекс измерений массы светлых нефтепродуктов КИМ-90-3, зав. № 01

-

1 шт.

Эксплуатационная документация

АСП-18Д00792/16

1 компл.

Методика поверки

-

1 экз.

Сведения о методах измерений

приведены в разделе 2 «Описание и работа» документа АСП-18Д00792/16.РЭ «Комплекс измерений массы светлых нефтепродуктов КИМ-90-3. Руководство по эксплуатации».

Нормативные документы

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости».
