Автотопливозаправщики и автоцистерны тип 5668
| Номер в ГРСИ РФ: | 76702-25 |
|---|---|
| Категория: | Цистерны |
| Производитель / заявитель: | ООО "Энергомаш", г.Набережные Челны |
Автотопливозаправщики и автоцистерны тип 5668 (далее - АТЗ и АЦ) предназначены для измерений объема светлых нефтепродуктов.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 76702-25 | ||||||
| Действует | по 15.08.2030 | ||||||
| Наименование | Автотопливозаправщики и автоцистерны | ||||||
| Модель | тип 5668 | ||||||
| Модификации |
АТЗ-3 АТЗ-3,5 АТЗ-4 АТЗ-4,5 АТЗ-5 АТЗ-5,5 АТЗ-6 АТЗ-6,5 АТЗ-7 АТЗ-7,5 АТЗ-8 АТЗ-8,5 АТЗ-9 АТЗ-9,5 АТЗ-10 АТЗ-10,5 АТЗ-11 АТЗ-11,5 АТЗ-12 АТЗ-12,5 АТЗ-13 АТЗ-13,5 АТЗ-14 АТЗ-14,5 АТЗ-15 АТЗ-15,5 АТЗ-16 АТЗ-16,5 АТЗ-17 АТЗ-17,5 АТЗ-18 АТЗ-18,5 АТЗ-19 АТЗ-19,5 АТЗ-20 АТЗ-20,5 АТЗ-21 АТЗ-21,5 АТЗ-22 АТЗ-22,5 АТЗ-23 АТЗ-23,5 АТЗ-24 АТЗ-25 АТЗ-26 АТЗ-27 АТЗ-28 АТЗ-29 АТЗ-30 АЦ-3 АЦ-3,5 АЦ-4 АЦ-4,5 АЦ-5 АЦ-5,5 АЦ-6 АЦ-6,5 АЦ-7 АЦ-7,5 АЦ-8 АЦ-8,5 АЦ-9 АЦ-9,5 АЦ-10 АЦ-10,5 АЦ-11 АЦ-11,5 АЦ-12 АЦ-12,5 АЦ-13 АЦ-13,5 АЦ-14 АЦ-14,5 АЦ-15 АЦ-15,5 АЦ-16 АЦ-16,5 АЦ-17 АЦ-17,5 АЦ-18 АЦ-18,5 АЦ-19 АЦ-19,5 АЦ-20 АЦ-20,5 АЦ-21 АЦ-21,5 АЦ-22 АЦ-22,5 АЦ-23 АЦ-23,5 АЦ-24 АЦ-25 АЦ-26 АЦ-27 АЦ-28 АЦ-29 АЦ-30 |
||||||
| Приказы |
№1699 от
15.08.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 124cddf7-f15e-2fe6-43ab-9a696a351ad8 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО "Энергомаш", РОССИЯ, Россия, Челябинская обл., Чебаркульский р-н,5 км а/д Чебаркуль-Архангельское
Поверка
| Методика поверки / информация о поверке |
МП-01-2025-20 Государственная система обеспечения единства измерений. Автотопливозаправщики и автоцистерны тип 5668. Методика поверки
(с 15.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
76702-25: Описание типа
2025-76702-25.pdf
Файл устарел
|
Скачать | 223.3 КБ | |
|
76702-25: Методика поверки
МП-01-2025-20
2025-mp76702-25.pdf
Файл устарел
|
Скачать | 1.6 MБ | |
|
76702-25: Описание типа
2025-76702-25-1.pdf
|
Скачать | 223.3 КБ | |
|
76702-25: Методика поверки
МП-01-2025-20
2025-mp76702-25-1.pdf
|
Скачать | 1.6 MБ |
Описание типа
Назначение
Автотопливозаправщики и автоцистерны тип 5668 (далее - АТЗ и АЦ) предназначены для измерений объема светлых нефтепродуктов.
Описание
Принцип действия АТЗ и АЦ основан на заполнении их нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта.
АТЗ и АЦ являются мерой полной вместимости, используются для транспортирования, кратковременного хранения и заправки светлыми нефтепродуктами автомобилей, различных механизмов и машин с одновременным измерением выданного объема топлива измерительным устройством топливораздачи (для АТЗ).
Конструкция цистерны АТЗ и АЦ выполнена в поперечном сечении в форме «чемодан» и может состоять из одной или нескольких секций. Каждая из секций может иметь разную номинальную вместимость. Корпус цистерны изготовлен из листовой углеродистой стали и усилен внутри перегородками, выполняющими так же роль поперечных волнорезов.
В верхней части каждой секции (при наличии нескольких секций) цистерны приварена горловина прямоугольной формы, с указателем уровня налива (мерный угольник), заливным люком, дыхательным клапаном, смотровым окном, воздухоотводящими трубками, в нижней части каждой секции цистерны установлены опоры. На цистерне имеется площадка обслуживания с противоскользящей поверхностью в зоне обслуживания горловины. Для подъема на площадку обслуживания служит лестница.
Электрооборудование АТЗ и АЦ состоит из системы световой сигнализации и наружного освещения. АТЗ и АЦ снабжается противопожарными средствами, к которым относятся: огнетушитель, ящик для песка, заземляющее устройство, цепь походного заземления.
Наполнение цистерны АТЗ и АЦ осуществляется через заливной люк горловины при использовании внешнего или собственного насоса. Опорожнение цистерны АТЗ и АЦ происходит с помощью насоса или самотеком.
Узел выдачи топлива АТЗ состоит из фильтра тонкой очистки, счетчика жидкости утвержденного типа, предохранительного клапана и раздаточного рукава с раздаточным краном (пистолетом).
АТЗ и АЦ имеют следующие модификации:
АТЗ-3; АТЗ-3,5; АТЗ-4; АТЗ-4,5; АТЗ-5; АТЗ-5,5; АТЗ-6; АТЗ-6,5; АТЗ-7; АТЗ-7,5; АТЗ-8; АТЗ-8,5; АТЗ-9; АТЗ-9,5; АТЗ-10; АТЗ-10,5; АТЗ-11; АТЗ-11,5; АТЗ-12; АТЗ-12,5; АТЗ-13; АТЗ-13,5; АТЗ-14; АТЗ-14,5; АТЗ-15; АТЗ-15,5; АТЗ-16; АТЗ-16,5; АТЗ-17; АТЗ-17,5; АТЗ-18; АТЗ-18,5; АТЗ-19; АТЗ-19,5; АТЗ-20; АТЗ-20,5; АТЗ-21; АТЗ-21,5; АТЗ-22; АТЗ-22,5;
АТЗ-23; АТЗ-23,5; АТЗ-24; АТЗ-25; АТЗ-26; АТЗ-27; АТЗ-28; АТЗ-29; АТЗ-30;
АЦ-3; АЦ-3,5; АЦ-4; АЦ-4,5; АЦ-5; АЦ-5,5; АЦ-6; АЦ-6,5; АЦ-7; АЦ-7,5; АЦ-8; АЦ-8,5; АЦ-9; АЦ-9,5; АЦ-10; АЦ-10,5; АЦ-11; АЦ-11,5; АЦ-12; АЦ-12,5; АЦ-13; АЦ-13,5; АЦ-14; АЦ-14,5; АЦ-15; АЦ-15,5; АЦ-16; АЦ-16,5; АЦ-17; АЦ-17,5; АЦ-18; АЦ-18,5; АЦ-19; АЦ-19,5; АЦ-20; АЦ-20,5; АЦ-21; АЦ-21,5; АЦ-22; АЦ-22,5; АЦ-23; АЦ-23,5; АЦ-24; АЦ-25; АЦ-26; АЦ-27; АЦ-28; АЦ-29; АЦ-30.
Общий вид АТЗ и АЦ представлен на рисунках 1, 2. Место пломбирования от несанкционированного доступа обозначено на рисунках 3, 4, 5. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится фотохимическим или ударным способом на информационную табличку АТЗ и АЦ, расположенную на цистерне АТЗ и АЦ (рисунок 6). Нанесение знака поверки осуществляется ударным способом на маркировочную табличку, указатель уровня (мерный угольник), расположенный в горловине (рисунок 7), а так же оттиском клейма в формуляр АТЗ и АЦ.

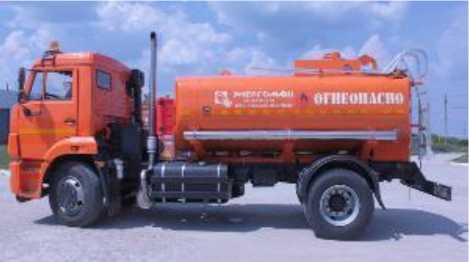

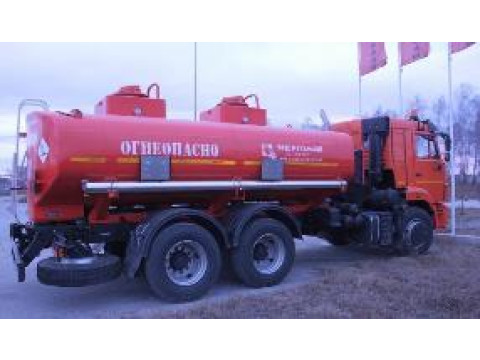

Рисунок 1 — Общий вид АТЗ и АЦ Рисунок 2 - Общий вид АТЗ и АЦ
с двумя секциями с одной секцией

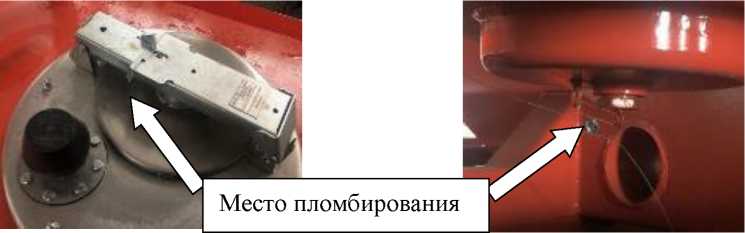

Рисунок 3 - Запорный механизм крышки заливной горловины и кран сливной отстойника
Место пломбирования
Место пломбирования

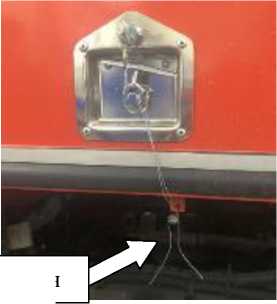

Рисунок 4 - Ручка открывания технологического отсека, заглушка быстроразъемного соединения
Место пломбирования

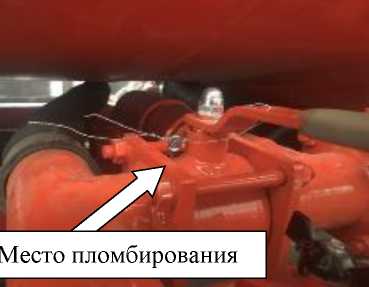

Рисунок 5 - Кран шаровый на трубопроводе
ef4ERGO/M/4S>i
| ЗАВ. №
| ЦИСТЕРНА | | яТЗ-12
Гту I 452'i-faSL
1С7
МАРКА.
ЭД
| ^мгспигй I irpricu
Ir- I f-r-1 МЗЗТЬ J СЩ-UE.» • I
*■- = — — — — _ J"
Г^чзн₽0голгЩ|
|Ч ООО «ЭНЕРГОМАШ»
| ВЫПУСК Ц ■ ' 2
I OTK~ I Лтш (3S12J7S-WH |
Место нанесения
Место нанесения знака
Место нанесения знака
поверки
заводского номера
утверждения типа
Рисунок 6 - Информационные таблички с местами нанесения заводского номера и знака утверждения типа

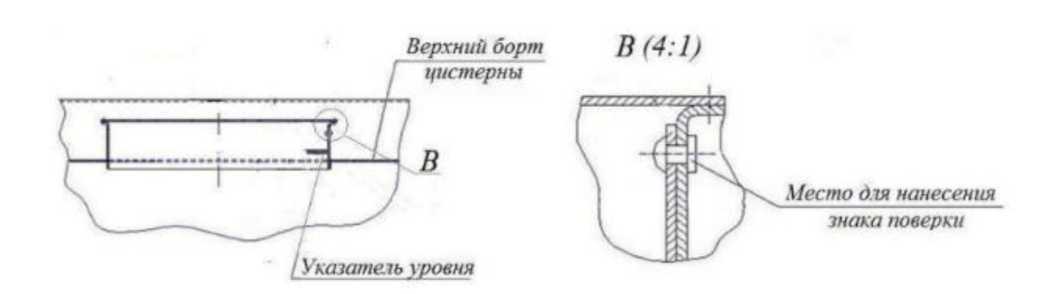

Рисунок 7 - Место нанесения знака поверки на горловине
Технические характеристики
Метрологические и технические характеристики представлены в таблицах 1 - 3.
Таблица 1 - Метрологические характеристики
|
Модификация АТЗ и АЦ |
Номинальная вместимость 3 цистерны, м3 |
Разность между номинальной и действительной вместимостью, м3, не более |
Номинальная вместимость 3 секций, м3 |
Пределы допускаемой относительной погрешности вместимости цистерны (секций), % |
Несливаемый остаток после опорожнения цистерны (секций), м3, не более |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
АЦ-3/АТЗ-3 |
3 |
± 0,08 |
от 0,5 до 3,0 |
±0,4 |
0,003 |
|
АЦ-3,5/АТЗ-3,5 |
3,5 |
± 0,09 |
от 0,5 до 3,5 |
±0,4 |
0,0035 |
|
АЦ-4/АТЗ-4 |
4 |
± 0,10 |
от 0,5 до 4,0 |
±0,4 |
0,004 |
|
АЦ-4,5/АТЗ-4,5 |
4,5 |
± 0,11 |
от 0,5 до 4,5 |
±0,4 |
0,0045 |
|
АЦ-5/АТЗ-5 |
5 |
± 0,10 |
от 0,5 до 5,0 |
±0,4 |
0,005 |
|
АЦ-5,5/АТЗ-5,5 |
5,5 |
± 0,11 |
от 0,5 до 5,5 |
±0,4 |
0,0055 |
|
АЦ-6/АТЗ-6 |
6 |
± 0,12 |
от 0,5 до 6,0 |
±0,4 |
0,006 |
|
АЦ-6,5/АТЗ-6,5 |
6,5 |
± 0,13 |
от 0,5 до 6,5 |
±0,4 |
0,0065 |
|
АЦ-7/АТЗ-7 |
7 |
± 0,14 |
от 0,5 до 7,0 |
±0,4 |
0,007 |
|
АЦ-7,5/АТЗ-7,5 |
7,5 |
± 0,15 |
от 0,5 до 7,5 |
±0,4 |
0,0075 |
|
АЦ-8/АТЗ-8 |
8 |
± 0,16 |
от 0,5 до 8,0 |
±0,4 |
0,008 |
|
АЦ-8,5/АТЗ-8,5 |
8,5 |
± 0,17 |
от 0,5 до 8,5 |
±0,4 |
0,0085 |
|
АЦ-9/АТЗ-9 |
9 |
± 0,18 |
от 0,5 до 9,0 |
±0,4 |
0,009 |
|
АЦ-9,5/АТЗ-9,5 |
9,5 |
± 0,19 |
от 0,5 до 9,5 |
±0,4 |
0,0095 |
|
АЦ-10/АТЗ-10 |
10 |
± 0,20 |
от 0,5 до 10,0 |
±0,4 |
0,01 |
|
АЦ-10,5/АТЗ-10,5 |
10,5 |
± 0,16 |
от 0,5 до 10,5 |
±0,4 |
0,0105 |
|
АЦ-11/АТЗ-11 |
11 |
± 0,17 |
от 0,5 до 11,0 |
±0,4 |
0,011 |
|
АЦ-11,5/АТЗ-11,5 |
11,5 |
± 0,17 |
от 0,5 до 11,5 |
±0,4 |
0,0115 |
|
АЦ-12/АТЗ-12 |
12 |
± 0,18 |
от 0,5 до 12,0 |
±0,4 |
0,012 |
|
АЦ-12,5/АТЗ-12,5 |
12,5 |
± 0,19 |
от 0,5 до 12,5 |
±0,4 |
0,0125 |
|
АЦ-13/АТЗ-13 |
13 |
± 0,20 |
от 0,5 до 13,0 |
±0,4 |
0,013 |
|
АЦ-13,5/АТЗ-13,5 |
13,5 |
± 0,20 |
от 0,5 до 13,5 |
±0,4 |
0,0135 |
|
АЦ-14/АТЗ-14 |
14 |
± 0,21 |
от 0,5 до 14,0 |
±0,4 |
0,014 |
|
АЦ-14,5/АТЗ-14,5 |
14,5 |
± 0,22 |
от 0,5 до 14,5 |
±0,4 |
0,0145 |
|
АЦ-15/АТЗ-15 |
15 |
± 0,23 |
от 0,5 до 15,0 |
±0,4 |
0,015 |
|
АЦ-15,5/АТЗ-15,5 |
15,5 |
± 0,23 |
от 0,5 до 15,5 |
±0,4 |
0,0155 |
|
АЦ-16/АТЗ-16 |
16 |
± 0,24 |
от 0,5 до 16,0 |
±0,4 |
0,016 |
|
Продолжение таблицы 1 | |||||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
АЦ-16,5/АТЗ-16,5 |
16,5 |
± 0,25 |
от 0,5 до 16,5 |
±0,4 |
0,0165 |
|
АЦ-17/АТЗ-17 |
17 |
± 0,26 |
от 0,5 до 17,0 |
±0,4 |
0,017 |
|
АЦ-17,5/АТЗ-17,5 |
17,5 |
± 0,26 |
от 0,5 до 17,5 |
±0,4 |
0,0175 |
|
АЦ-18/АТЗ-18 |
18 |
± 0,27 |
от 0,5 до 18,0 |
±0,4 |
0,018 |
|
АЦ-18,5/АТЗ-18,5 |
18,5 |
± 0,28 |
от 0,5 до 18,5 |
±0,4 |
0,0185 |
|
АЦ-19/АТЗ-19 |
19 |
± 0,29 |
от 0,5 до 19,0 |
±0,4 |
0,019 |
|
АЦ-19,5/АТЗ-19,5 |
19,5 |
± 0,29 |
от 0,5 до 19,5 |
±0,4 |
0,0195 |
|
АЦ-20/АТЗ-20 |
20 |
± 0,30 |
от 0,5 до 20,0 |
±0,4 |
0,02 |
|
АЦ-20,5/АТЗ-20,5 |
20,5 |
± 0,31 |
от 0,5 до 20,5 |
±0,4 |
0,0205 |
|
АЦ-21/АТЗ-21 |
21 |
± 0,32 |
от 0,5 до 21,0 |
±0,4 |
0,021 |
|
АЦ-21,5/АТЗ-21,5 |
21,5 |
± 0,32 |
от 0,5 до 21,5 |
±0,4 |
0,0215 |
|
АЦ-22/АТЗ-22 |
22 |
± 0,33 |
от 0,5 до 22,0 |
±0,4 |
0,022 |
|
АЦ-22,5/АТЗ-22,5 |
22,5 |
± 0,34 |
от 0,5 до 22,5 |
±0,4 |
0,0225 |
|
АЦ-23/АТЗ-23 |
23 |
± 0,35 |
от 0,5 до 23,0 |
±0,4 |
0,023 |
|
АЦ-23,5/АТЗ-23,5 |
23,5 |
± 0,35 |
от 0,5 до 23,5 |
±0,4 |
0,0235 |
|
АЦ-24/АТЗ-24 |
24 |
± 0,36 |
от 0,5 до 24,0 |
±0,4 |
0,024 |
|
АЦ-25/АТЗ-25 |
25 |
± 0,38 |
от 0,5 до 25,0 |
±0,4 |
0,025 |
|
АЦ-26/АТЗ-26 |
26 |
± 0,39 |
от 0,5 до 26,0 |
±0,4 |
0,026 |
|
АЦ-27/АТЗ-27 |
27 |
± 0,41 |
от 0,5 до 27,0 |
±0,4 |
0,027 |
|
АЦ-28/АТЗ-28 |
28 |
± 0,42 |
от 0,5 до 28,0 |
±0,4 |
0,028 |
|
АЦ-29/АТЗ-29 |
29 |
± 0,44 |
от 0,5 до 29,0 |
±0,4 |
0,029 |
|
АЦ-30/АТЗ-30 |
30 |
± 0,45 |
от 0,5 до 30,0 |
±0,4 |
0,03 |
Таблица 2 - Основные технические характеристики
|
Модификация АТЗ и АЦ |
Полная масса, кг, не более |
Длина, мм, не более |
Ширина, мм, не более |
Высота, мм, не более |
Количество секций в цистерне, шт. |
Время заполнения цистерны своим насосом, мин, не более |
Время слива своим насосом из цистерны, мин, не более |
Время слива самотеком из цистерны, мин, не более |
Объем вместимости горловины цистерны над указателем 3 уровня, м3, не менее |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
АЦ-3/ АТЗ-3 |
13000 |
7000 |
2500 |
3000 |
от 1 до 6 включ. |
12 |
8 |
28 |
0,06 |
|
АЦ-3,5/ АТЗ-3,5 |
13000 |
7000 |
2500 |
3000 |
от 1 до 6 включ. |
14 |
10 |
30 |
0,07 |
|
АЦ-4/ АТЗ-4 |
13000 |
7000 |
2500 |
3000 |
от 1 до 6 включ. |
16 |
12 |
32 |
0,08 |
|
АЦ-4,5/ АТЗ-4,5 |
13000 |
7000 |
2500 |
3000 |
от 1 до 6 включ. |
18 |
14 |
34 |
0,09 |
|
АЦ-5/ АТЗ-5 |
13000 |
7000 |
2500 |
3000 |
от 1 до 6 включ. |
20 |
16 |
36 |
0,10 |
|
АЦ-5,5/ АТЗ-5,5 |
14000 |
7800 |
2500 |
3000 |
от 1 до 6 включ. |
22 |
18 |
38 |
0,11 |
|
АЦ-6/ АТЗ-6 |
15000 |
8000 |
2500 |
3200 |
от 1 до 6 включ. |
24 |
20 |
40 |
0,12 |
|
АЦ-6,5/ АТЗ-6,5 |
16000 |
8000 |
2500 |
3200 |
от 1 до 6 включ. |
26 |
22 |
42 |
0,13 |
|
АЦ-7/ АТЗ-7 |
17000 |
8000 |
2500 |
3200 |
от 1 до 6 включ. |
28 |
24 |
44 |
0,14 |
|
АЦ-7,5/ АТЗ-7,5 |
18000 |
8000 |
2500 |
3200 |
от 1 до 6 включ. |
30 |
25 |
46 |
0,15 |
|
АЦ-8/ АТЗ-8 |
19000 |
8200 |
2500 |
3200 |
от 1 до 6 включ. |
32 |
27 |
48 |
0,16 |
|
АЦ-8,5/ АТЗ-8,5 |
20000 |
8200 |
2500 |
3200 |
от 1 до 6 включ. |
34 |
28 |
50 |
0,17 |
|
АЦ-9/ АТЗ-9 |
21000 |
8200 |
2500 |
3200 |
от 1 до 6 включ. |
36 |
30 |
52 |
0,18 |
|
АЦ-9,5/ АТЗ-9,5 |
22000 |
9000 |
2500 |
3200 |
от 1 до 6 включ. |
38 |
31 |
54 |
0,19 |
|
АЦ-10/ АТЗ-10 |
23000 |
9100 |
2550 |
3500 |
от 1 до 6 включ. |
40 |
33 |
56 |
0,20 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
АЦ-10,5/ АТЗ-10,5 |
24000 |
9100 |
2550 |
3500 |
от 1 до 6 включ. |
42 |
34 |
58 |
0,21 |
|
АЦ-11/ АТЗ-11 |
23000 |
9100 |
2550 |
3500 |
от 1 до 6 включ. |
44 |
36 |
60 |
0,22 |
|
АЦ-11,5/ АТЗ-11,5 |
23500 |
9100 |
2500 |
3500 |
от 1 до 6 включ. |
46 |
38 |
62 |
0,23 |
|
АЦ-12/ АТЗ-12 |
24000 |
9200 |
2550 |
3500 |
от 1 до 6 включ. |
48 |
40 |
64 |
0,24 |
|
АЦ-12,5/ АТЗ-12,5 |
24500 |
9200 |
2550 |
3500 |
от 1 до 6 включ. |
50 |
42 |
66 |
0,25 |
|
АЦ-13/ АТЗ-13 |
25000 |
9200 |
2550 |
3500 |
от 1 до 6 включ. |
52 |
43 |
68 |
0,26 |
|
АЦ-13,5/ АТЗ-13,5 |
25500 |
9200 |
2550 |
3500 |
от 1 до 6 включ. |
54 |
45 |
70 |
0,27 |
|
АЦ-14/ АТЗ-14 |
26000 |
9300 |
2550 |
3500 |
от 1 до 6 включ. |
56 |
47 |
72 |
0,28 |
|
АЦ-14,5/ АТЗ-14,5 |
26500 |
9300 |
2550 |
3500 |
от 1 до 6 включ. |
58 |
49 |
74 |
0,29 |
|
АЦ-15/ АТЗ-15 |
27000 |
9300 |
2550 |
3500 |
от 1 до 6 включ. |
60 |
50 |
76 |
0,30 |
|
АЦ-15,5/ АТЗ-15,5 |
27500 |
9300 |
2550 |
3500 |
от 1 до 6 включ. |
62 |
52 |
78 |
0,31 |
|
АЦ-16/ АТЗ-16 |
28000 |
9300 |
2550 |
3500 |
от 1 до 6 включ. |
64 |
53 |
80 |
0,32 |
|
АЦ-16,5/ АТЗ-16,5 |
28500 |
9500 |
2550 |
3500 |
от 1 до 6 включ. |
66 |
55 |
82 |
0,33 |
|
АЦ-17/ АТЗ-17 |
29000 |
9500 |
2550 |
3500 |
от 1 до 6 включ. |
68 |
56 |
84 |
0,34 |
|
АЦ-17,5/ АТЗ-17,5 |
30000 |
9500 |
2550 |
3500 |
от 1 до 6 включ. |
70 |
58 |
86 |
0,35 |
|
АЦ-18/ АТЗ-18 |
30500 |
9500 |
2550 |
3500 |
от 1 до 6 включ. |
72 |
60 |
88 |
0,36 |
|
АЦ-18,5/ АТЗ-18,5 |
31000 |
10000 |
2550 |
3500 |
от 1 до 6 включ. |
74 |
62 |
90 |
0,37 |
|
АЦ-19/ АТЗ-19 |
31500 |
10000 |
2550 |
3500 |
от 1 до 6 включ. |
76 |
63 |
92 |
0,38 |
|
АЦ-19,5/ АТЗ-19,5 |
32000 |
10000 |
2550 |
3500 |
от 1 до 6 включ. |
78 |
64 |
94 |
0,39 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
АЦ-20/ АТЗ-20 |
32200 |
11000 |
2550 |
4000 |
от 1 до 6 включ. |
80 |
65 |
96 |
0,40 |
|
АЦ-20,5/ АТЗ-20,5 |
32400 |
11000 |
2550 |
4000 |
от 1 до 6 включ. |
82 |
67 |
98 |
0,41 |
|
АЦ-21/ АТЗ-21 |
32600 |
11000 |
2550 |
4000 |
от 1 до 6 включ. |
84 |
68 |
100 |
0,42 |
|
АЦ-21,5/ АТЗ-21,5 |
32800 |
10000 |
2550 |
4000 |
от 1 до 6 включ. |
86 |
70 |
102 |
0,43 |
|
АЦ-22/ АТЗ-22 |
33100 |
11000 |
2550 |
4000 |
от 1 до 6 включ. |
88 |
71 |
104 |
0,44 |
|
АЦ-22,5/ АТЗ-22,5 |
33200 |
11000 |
2550 |
4000 |
от 1 до 6 включ. |
90 |
73 |
106 |
0,45 |
|
АЦ-23/ АТЗ-23 |
33300 |
11000 |
2550 |
4000 |
от 1 до 6 включ. |
92 |
74 |
108 |
0,46 |
|
АЦ-23,5/ АТЗ-23,5 |
33500 |
11000 |
2550 |
4000 |
от 1 до 6 включ. |
94 |
76 |
110 |
0,47 |
|
АЦ-24/ АТЗ-24 |
34000 |
11000 |
2550 |
4000 |
от 1 до 6 включ. |
96 |
78 |
112 |
0,48 |
|
АЦ-25/ АТЗ-25 |
35000 |
11500 |
2550 |
4000 |
от 1 до 6 включ. |
100 |
82 |
116 |
0,50 |
|
АЦ-26/ АТЗ-26 |
36000 |
11500 |
2550 |
4000 |
от 1 до 6 включ. |
104 |
86 |
120 |
0,52 |
|
АЦ-27/ АТЗ-27 |
37000 |
11500 |
2550 |
4000 |
от 1 до 6 включ. |
108 |
90 |
124 |
0,54 |
|
АЦ-28/ АТЗ-28 |
38000 |
11500 |
2550 |
4000 |
от 1 до 6 включ. |
112 |
94 |
128 |
0,56 |
|
АЦ-29/ АТЗ-29 |
39000 |
11500 |
2550 |
4000 |
от 1 до 6 включ. |
116 |
98 |
132 |
0,58 |
|
АЦ-30/ АТЗ-30 |
40000 |
11500 |
2550 |
4000 |
от 1 до 6 включ. |
120 |
102 |
136 |
0,60 |
Таблица 3 - Условия эксплуатации
|
Параметр |
Значение |
|
Температура окружающего воздуха, °С |
от -45 до +40 |
Знак утверждения типа
наносится фотохимическим или ударным способом на информационную табличку, прикрепляемую на цистерну АТЗ и АЦ, и типографским способом на титульный лист руководства по эксплуатации и формуляра.
Комплектность
Таблица 4
|
Наименование |
Обозначение |
Количество |
|
АТЗ или АЦ в сборе (по заказу) |
тип 5668 |
1 шт. |
|
Комплектующие согласно комплектовочной ведомости |
1 шт. |
|
Наименование |
Обозначение |
Количество |
|
Счетчик жидкости для АТЗ с комплектом эксплуатационных документов |
по заказу |
1 шт. |
|
Эксплуатационные документы | ||
|
Руководство по эксплуатации (по заказу): АТЗ АЦ |
АТЗ 5668.00.00.000.РЭ АЦ 5668.00.00.000.РЭ |
1 экз. |
|
Формуляр (по заказу): АТЗ АЦ |
АТЗ 5668.00.00.000.ФО АЦ 5668.00.00.000.ФО |
1 экз. |
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» документов АТЗ 5668.00.00.000.РЭ «Автотопливозаправщики тип 5668. Руководство по эксплуатации» и АЦ 5668.00.00.000.РЭ «Автоцистерны тип 5668. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта № 2356 от 26.09.2022 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ТУ 4521-001-21517991-2001 «Автотопливозаправщики и автоцистерны тип 5668 и их модификации. Технические условия».
Другие Цистерны
