Трубопоршневые поверочные установки ТПУ

Назначение

Трубопоршневые поверочные установки ТПУ (далее по тексту - ТПУ) предназначены для хранения и передачи единицы объема и объемного расхода протекающей жидкости.

Описание

Принцип действия ТПУ заключается в повторяющемся вытеснении шаровым поршнем известного объема жидкости из калиброванного участка. Шаровый поршень совершает движение под действием потока жидкости, проходящей через калиброванный участок.

ТПУ состоят из следующих основных частей, смонтированных на стальной сварной раме: корпуса с калиброванным и разгонными участками, шарового поршня, камеры пуска-приема шарового поршня, детекторов переключателей (далее - детекторы), четырехходового переключающего крана, электрического привода. ТПУ передвижного исполнения размещаются на полуприцепе.

В состав ТПУ входят: преобразователи температуры с пределами допускаемой абсолютной погрешности ±0,2 °С, преобразователи давления с пределами допускаемой приведенной погрешности ±0,5 %, термометры с пределами допускаемой абсолютной погрешности ±0,2 °С, манометры класса точности 0,6.

ТПУ выпускаются в различных конфигурациях, отличающихся типом конструкции («скорпион», прямолинейные, U-образные), номинальной вместимостью калиброванного участка, диапазоном объемного расхода, избыточным давлением измеряемой среды, габаритными размерами, а также вариантом исполнения (стационарное, передвижное). ТПУ с различными типами конструкции («скорпион», прямолинейные, U-образные) могут изготавливаться в стационарном или передвижном варианте исполнения.

Обозначение ТПУ:

ТПУ - Х - Х - Х - Х - Х - Х - Х

1           2           3           4           5           6           7

1 - наибольшее значение расхода, м3/ч (от 275 до 4000 м3/ч);

2 - максимальное рабочее давление, МПа (1,6, 2,5, 4,0, 6,3);

3 - разряд в соответствии с государственной поверочной схемой (1, 2);

4 - вариант исполнения (СТ - стационарная, ПР - передвижная);

5 - тип конструкции (УБ - U-образная, СК - «скорпион», ПМ - прямолинейная);

6 - сейсмостойкость (С - сейсмостойкое исполнение, СО - не сейсмостойкое исполнение);

7 - климатическое исполнение по ГОСТ 15150 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды (У1, УХЛ1).

Общий вид ТПУ показан на рисунке 1.

Места установки пломб

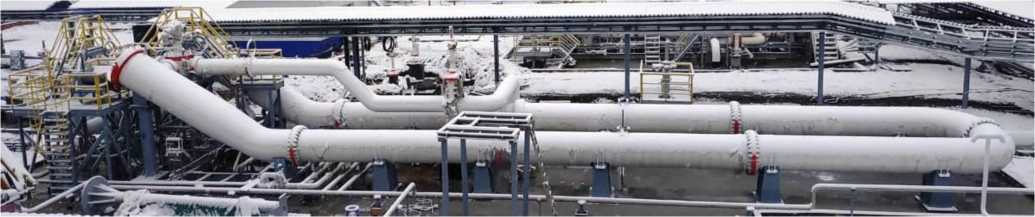

а) ТПУ (прямолинейная)

Места установки пломб

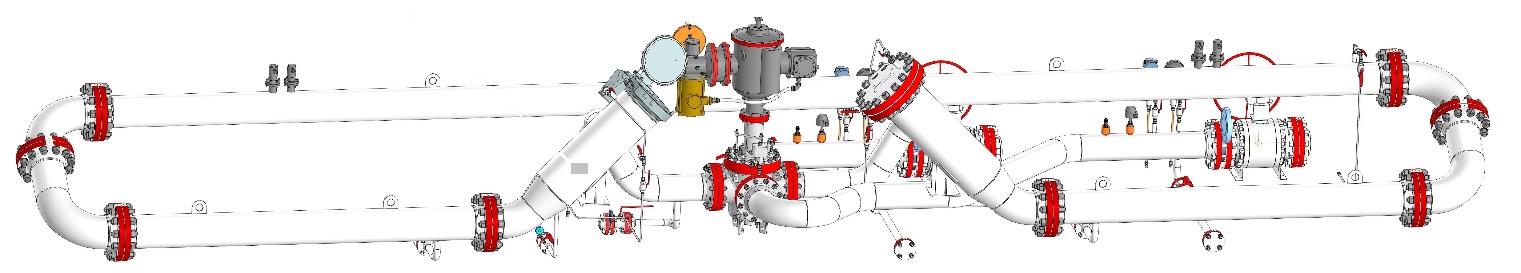

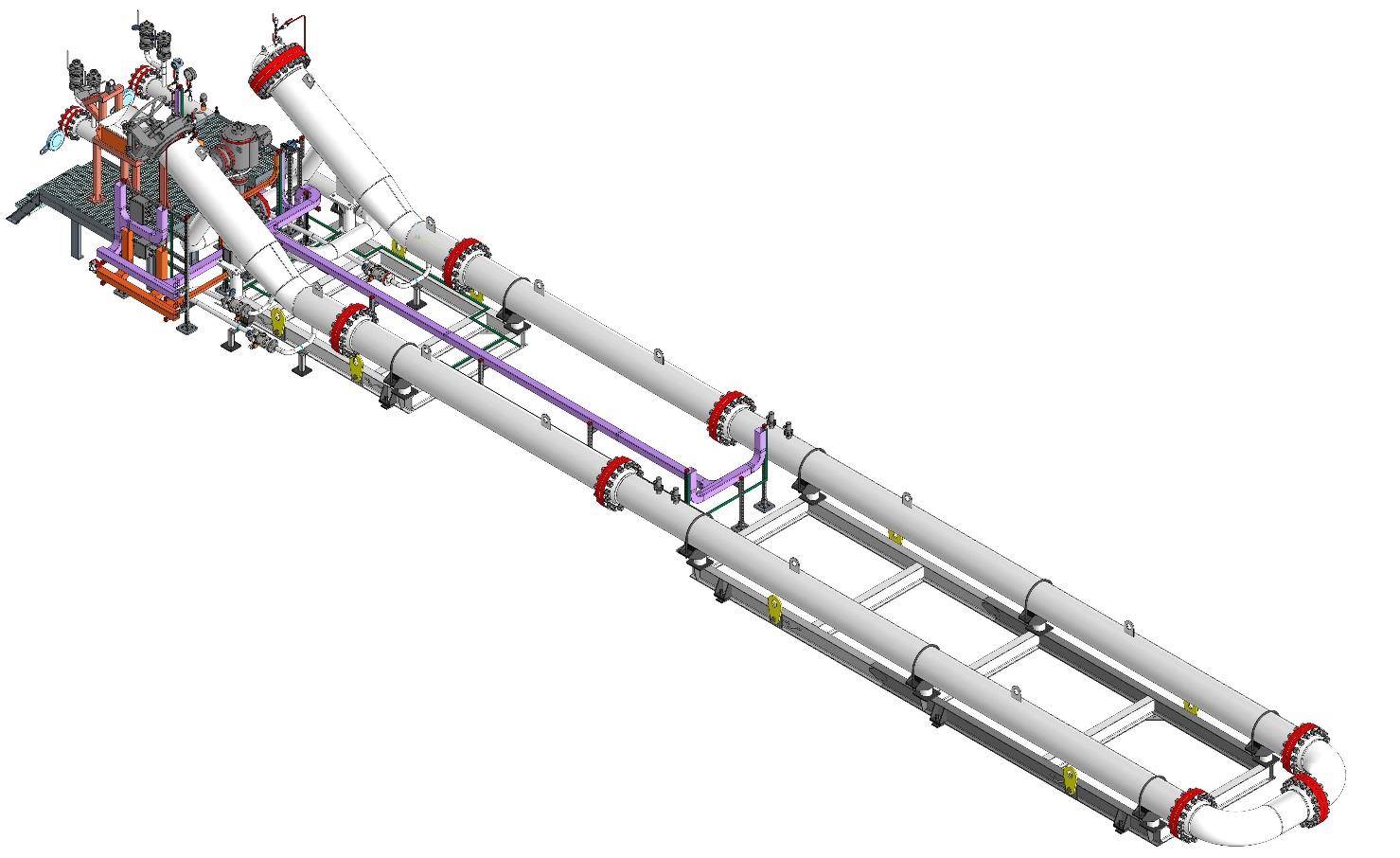

б) ТПУ (U - образная)

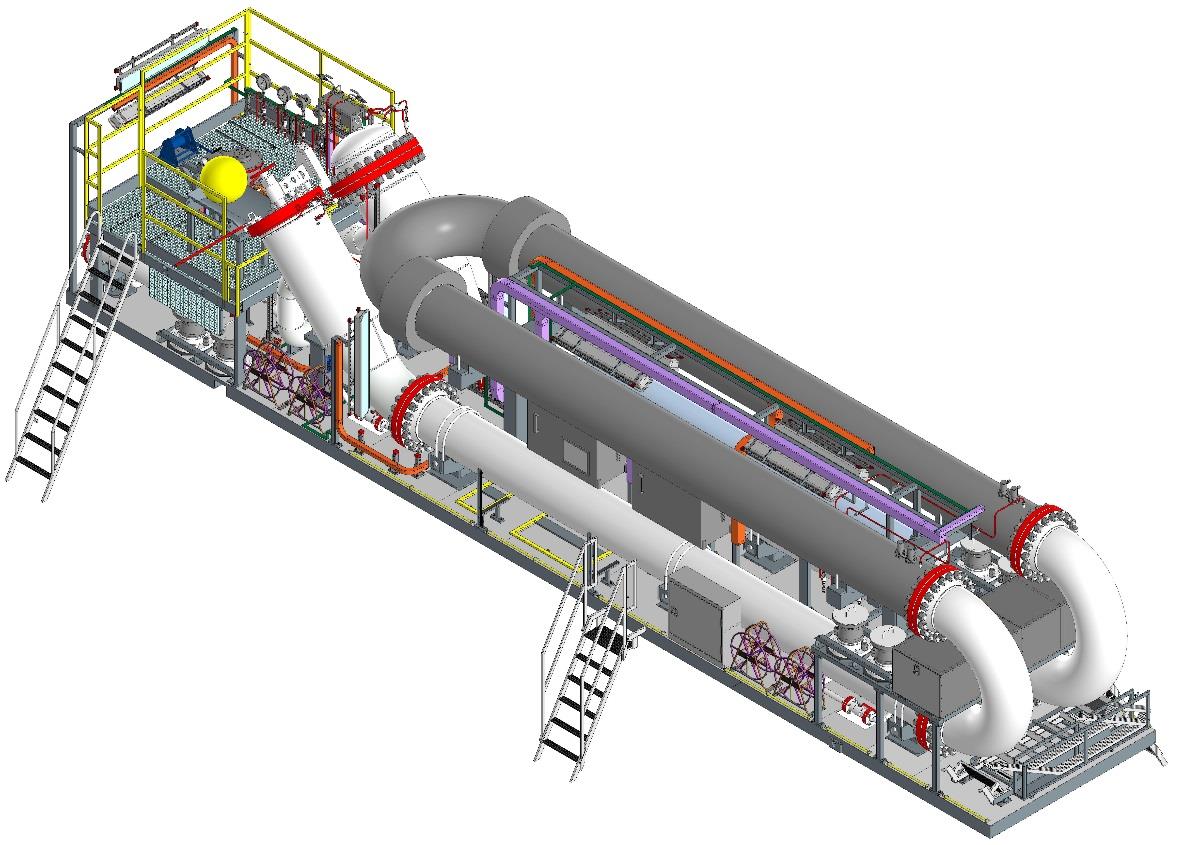

в) ТПУ («скорпион»)

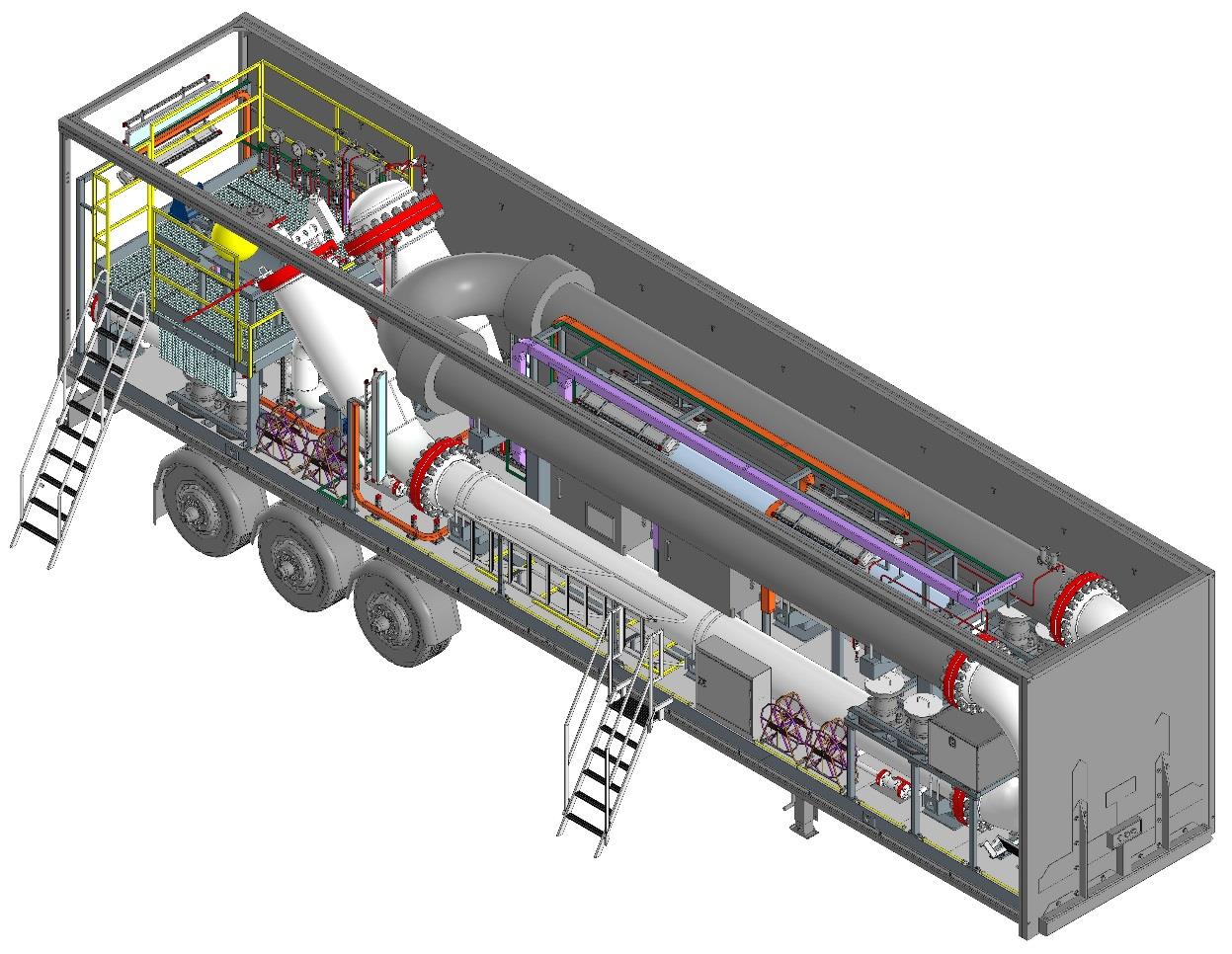

г) ТПУ («скорпион»)

Рисунок 1 - Общий вид ТПУ а-в - ТПУ в стационарном исполнении; г - ТПУ в передвижном исполнении

При работе средство измерений (поверяемые,  калибруемые, испытуемые,

контролируемые, исследуемые преобразователи расхода или трубопоршневые поверочные

установки) и ТПУ соединяют последовательно. Через технологическую схему с ТПУ и средство измерений устанавливают необходимое значение расхода измеряемой среды. Поток жидкости, проходящей через ТПУ, увлекает шаровой поршень, который перемещается по калиброванному участку. При воздействии шарового поршня на полусферическую часть детекторов происходит срабатывание их переключателей, которые генерируют электрические сигналы, определяющие начало и окончание измерения, и поступающие в систему обработки информации (измерительновычислительный комплекс, управляющий контроллер и т. п.), не входящую в состав ТПУ. Изменение направления потока жидкости через ТПУ осуществляется четырехходовым переключающим краном.

Метод поверки, калибровки, испытаний, контроля и исследования метрологических характеристик средств измерений основан на определении количества измеряемой среды, прошедшей через калиброванный участок ТПУ и через средство измерений.

Для исключения возможности несанкционированного вмешательства, которое может привести к изменению вместимости ТПУ на фланцевых соединениях калиброванного участка и корпусах детекторов предусмотрены места для установки пломб (см. рисунок 2), несущих на себе знак поверки (оттиск клейма поверителя).

Заводской номер, состоящий из цифр, нанесен металлографическим способом на табличку, закрепленную на корпусе ТПУ.

а) Фланцы калиброванного участка ТПУ

б) Детекторы

Рисунок 2 - Схема установки пломб

Технические характеристики

Основные метрологические и технические характеристики ТПУ, а также параметры измеряемой среды приведены в таблицах 1 и 2.

Таблица 1 - Метрологические характеристики

П Продолжение таблицы 2_______________________________________________________________

Таблица 3 - Показатели надежности

Знак утверждения типа

наносится в правом нижнем углу титульного листа руководства по эксплуатации ТПУ печатным способом и металлографическим способом на табличку, закрепленную на корпусе ТПУ.

Комплектность

Комплектность ТПУ приведена в таблице 4.

Таблица 4 - Комплектность ТПУ

Сведения о методах измерений

приведены в разделе 2 «Использование по назначению» руководства по эксплуатации.

Нормативные документы

Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденной приказом Росстандарта РФ от 26.09.2022 № 2356

ТУ 421313-014-05792661-2016 Трубопоршневая поверочная установка ТПУ. Технические условия
