Аппаратура спутниковой навигации Omnicomm АСН (Терминалы Omnicomm АСН)

ALL-Pribors default picture
Номер в ГРСИ РФ: 76743-19
Производитель / заявитель: ООО "Омникомм Технологии", г.Щелково
Скачать
76743-19: Описание типа СИ Скачать 0 байт
76743-19: Методика поверки 842-19-13МП Скачать 1.5 MБ
Нет данных о поставщике
Аппаратура спутниковой навигации Omnicomm АСН (Терминалы Omnicomm АСН) поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Информация по Госреестру

Основные данные
Номер по Госреестру 76743-19
Наименование Аппаратура спутниковой навигации
Модель Omnicomm АСН (Терминалы Omnicomm АСН)
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 28.11.2024
Производитель / Заявитель

ООО "Омникомм Технологии", г.Щелково

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 8 лет
Зарегистрировано поверок 76
Найдено поверителей 3
Успешных поверок (СИ пригодно) 76 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 17.11.2024

Поверители

Скачать

76743-19: Описание типа СИ Скачать 0 байт
76743-19: Методика поверки 842-19-13МП Скачать 1.5 MБ

Описание типа

Назначение

Аппаратура спутниковой навигации Omnicomm АСН (Терминалы Omnicomm АСН) (далее - терминалы) предназначена для измерений текущих навигационных параметров по сигналам навигационных космических аппаратов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС и GPS, определения на их основе координат местоположения в системе координат WGS-84 и скорости.

Описание

Принцип действия терминалов основан на измерении псевдодальностей и доплеровских смещений частот по сигналам ГНСС ГЛОНАСС в частотном диапазоне L1 и ГНСС GPS на частоте L1.

П р и м е ч а н и е

Параметры сигналов ГНСС согласно интерфейсному контрольному документу «ГЛОНАСС», редакция 5.1 от 2008; IS-GPS-200E от 08.06.2010.

Конструктивно терминалы состоят из моноблока, антенны Omnicomm ГНСС, антенны Omnicomm GSM/UMTS и кабелей (питания и интерфейсного). На задней панели терминалов расположены антенные разъемы (ГНСС и GSM), USB разъем, слот для сим-карты и два технологических разъема. На передней панели терминалов расположены индикаторы: питания, сигнала GSM, ГНСС и служебный индикатор.

Настройка терминалов и информационный обмен с ПЭВМ осуществляется с использованием программного обеспечения (ПО) «Omnicomm Configurator». Выдача потребителю измерительной информации осуществляется по протоколу разработчика с частотой одно измерение в 15 секунд.

На терминал знак поверки не наносится.

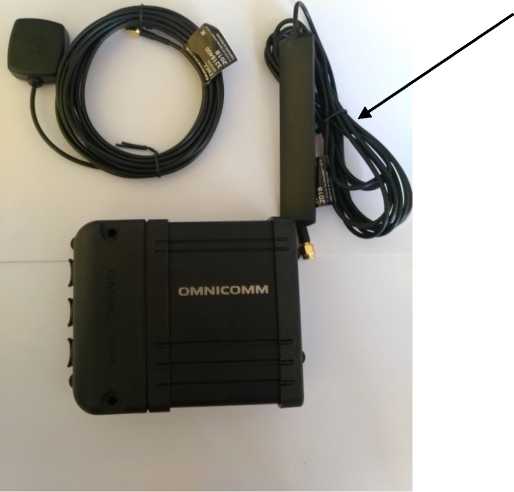

Общий вид терминалов представлен на рисунке 1. Места нанесения знака утверждения типа и пломбировки от несанкционированного доступа приведены на рисунке 2.

Антенна Omnicomm

ГНСС

GSM/UMTS

Антенна Omnicomm

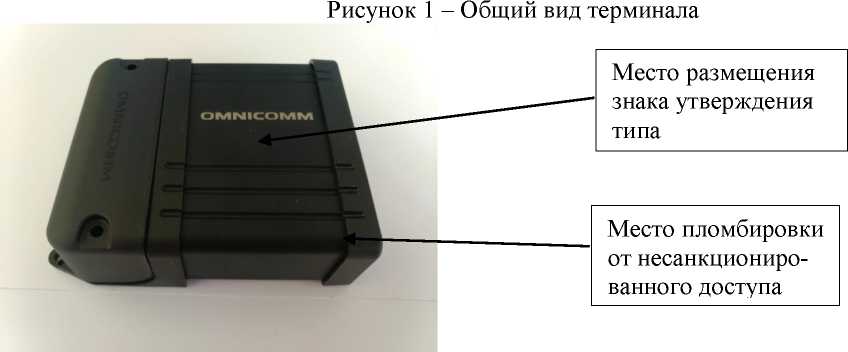

Рисунок 2 - Места нанесения знака утверждения типа и пломбировки от несанкционированного доступа терминала

Программное обеспечение

Терминалы работают под управлением ПО «Omnicomm Configurator».

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Идентификационное данные (признаки)

Значение

Идентификационное наименование ПО

FW Omnicomm30 305 180720.ofw

Номер версии (идентификационный номер ПО)

305 и выше

Цифровой идентификатор ПО (контрольная сумма)

-

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Доверительные      границы      допускаемой      инструментальной

погрешности (при доверительной вероятности 0,95) определения координат по каждой координатной оси в диапазоне скоростей от 0 до 100 м/с при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 4, м:

- широта

- долгота

±10,0

±10,0

Доверительные      границы      допускаемой      инструментальной

погрешности (при доверительной вероятности 0,95) измерений скорости при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 4, м/с

±0,1

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Рабочий диапазон скоростей, м/с

от 0 до 100

Напряжение питания от сети постоянного тока, В

от 8 до 65

Габаритные размеры, мм, не более: - длина

101

- ширина

137

- высота

38

Масса (без антенн), кг, не более

0,7

Рабочие условия эксплуатации:

- температура окружающего воздуха, °С

от -40 до +85

- относительная влажность окружающего воздуха при температуре 20 °C, %, не более

80

Знак утверждения типа

наносится на корпус терминала в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 4 - Комплектность терминала

Наименование

Обозначение

Количество

Аппаратура спутниковой навигации Omnicomm АСН

Терминал Omnicomm АСН

1 шт.

Антенна

Omnicomm GSM/UMTS

1 шт.

Антенна

Omnicomm ГНСС

1 шт.

Комплект соединительных кабелей

-

1 компл.

Комплект монтажных частей

-

1 компл.

Тревожная кнопка*

-

1 шт.

Динамик*

-

1 шт.

Блок интерфейса пользователя*

-

1 шт.

Руководство по эксплуатации

-

1 шт.

Паспорт

-

1 шт.

Методика поверки

842-19-13МП с изменением № 1

1 экз.

* По отдельному заказу

Сведения о методах измерений

приведены в разделе «Настройка параметров работы» руководства по эксплуатации.

Нормативные документы

ТУ 29.32.30.160-026-03066711-2018 Аппаратура спутниковой навигации Omnicomm АСН (Терминалы Omnicomm АСН). Технические условия

Приказ Росстандарта №2831 от 29.12.2018 «Об утверждении Государственной поверочной схемы для координатно-временных измерений»
