Датчики лазерные напряженности электрического поля RadiSense RSS1004BR, RSS2010IR, RSS2010SR, RSS1018BR
| Номер в ГРСИ РФ: | 76746-19 |
|---|---|
| Производитель / заявитель: | Фирма "DARE Instruments", Нидерланды |
Датчики лазерные напряженности электрического поля RadiSense RSS1004BR, RSS2010IR, RSS2010SR, RSS1018BR (далее - датчики RadiSense) предназначены для измерений напряженности электрического поля (НЭП).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 76746-19 |
| Наименование | Датчики лазерные напряженности электрического поля |
| Модель | RadiSense RSS1004BR, RSS2010IR, RSS2010SR, RSS1018BR |
| Страна-производитель | НИДЕРЛАНДЫ |
| Срок свидетельства (Или заводской номер) | 28.11.2024 |
Производитель / Заявитель
Фирма "DARE!! Instruments", Нидерланды
НИДЕРЛАНДЫ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 18 |
| Найдено поверителей | 2 |
| Успешных поверок (СИ пригодно) | 18 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 24.11.2024 |
Поверители
Скачать
| 76746-19: Описание типа СИ | Скачать | 281.7 КБ | |
| 76746-19: Методика поверки 133-18-08 МП | Скачать | 4 MБ |
Описание типа
Назначение
Датчики лазерные напряженности электрического поля RadiSense RSS1004BR, RSS2010IR, RSS2010SR, RSS1018BR (далее - датчики RadiSense) предназначены для измерений напряженности электрического поля (НЭП).
Описание
Принцип действия датчиков RadiSense основан на преобразовании трех ортогональных составляющих вектора напряженности переменного электрического поля в эквивалентные значения напряжения переменного тока, последующем аналогово-цифровом преобразовании, обработки цифровой информации для передачи по волоконно-оптической линии связи (ВОЛС). Электропитание активной части датчиков RadiSense осуществляется встроенным фотоэлементом путем преобразования энергии лазерного излучения, подводимого ВОЛС, в напряжение постоянного тока. В датчиках RadiSence отсутствует встроенные аккумулятор или батареи питания. Электропитание базового блока осуществляется от сети переменного напряжения.
Конструктивно датчики RadiSense состоят из пластмассового корпуса кубической (RSS1004BR), сферической (RSS2010IR, RSS2010SR) и цилиндрической (RSS1018BR) формы с несколькими миниатюрными антеннами. Соединение датчиков RadiSense с базовыми блоками выполняется с помощью ВОЛС.
Миниатюрные антенны, каждая из которых преобразует НЭП в напряжение переменного тока на ее выходе, расположены ортогонально, что позволяет измерять НЭП независимо от поляризации и направления распространения электромагнитной волны. В датчиках RadiSense RSS1004BR и RSS1018BR - три ортогональных антенны, в RSS2010IR, RSS2010SR - шесть. В датчиках RadiSense RSS1018BR и RSS1004BR антенны укрыты радиопрозрачным защитным колпаком.
В корпусе датчиков RadiSense располагаются:
- фотоэлектрические схемы электропитания;
- электрические схемы аналого-цифрового преобразования результатов измерений;
- электрически программируемое ПЗУ;
- фотоэлектрические схемы передачи данных.
Две несъёмных ВОЛС, смонтированные на пластмассовом корпусе датчиков RadiSense, обеспечивают их электропитание и информационное взаимодействие с базовым блоком.
ПЗУ хранит серийный номер, калибровочные коэффициенты и версию прошивки.
Калибровочные коэффициенты предоставляют базовые значения для преобразования оцифрованного сигнала в измеренные значения поля для каждой оси.
Базовый блок предназначен для формирования лазерного излучения для питания датчиков RadiSense, приема и визуализации результатов измерений НЭП. В базовом блоке не происходит обработки измерительной информации.
В зависимости от опционального исполнения базовый блок может однослотовым типа RadiCentre CTR1001SR, двухслотовым типа RadiCentre CTR1004BR либо семислотовым типа RadiCentre CTR1009BR. Базовый блок при необходимости может быть подключен к ПЭВМ пользователя при помощи RS-232, USB или LAN-кабеля. В этом случае для обработки и визуализации результатов измерений используется специализированное программное обеспечение RadiMation, входящее в комплект поставки.
Датчики RadiSense могут устанавливаться на миниатюрный диэлектрический штатив.
Датчики RadiSense поставляются в транспортировочных кейсах.
Датчики RadiSense могут использоваться при проведении испытаний на электромагнитную совместимость, оценке распределения электрического поля в различных полеобразующих системах (полосковые линии, TEM-камеры, реверберационные камеры и т.д.) и безэховых камерах.
Общий вид датчиков RadiSense приведен на рисунках 1 - 6.
Места размещения знаков утверждения типа приведены на рисунке 7.
Места пломбировки от несанкционированного доступа приведены на рисунке 8.
Рисунок 1 - Общий вид датчика RSS1004BR

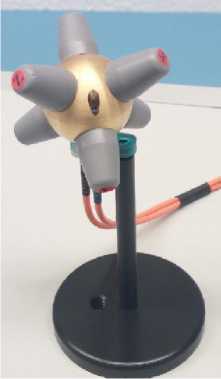

Рисунок 2 - Общий вид датчиков RadiSense RSS2010SR и RSS2010IR

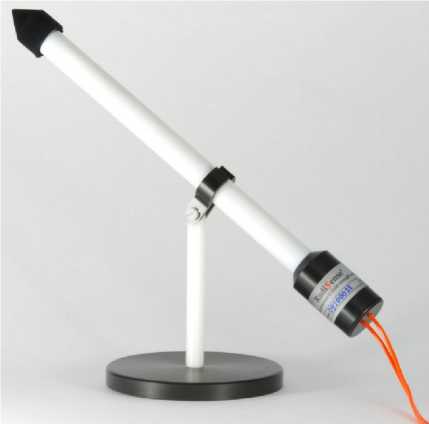

Рисунок 3 - Общий вид датчика RadiSense RSS1018BR
Рисунок 4 - Общий вид базового блока типа RadiCentre CTR1004BR

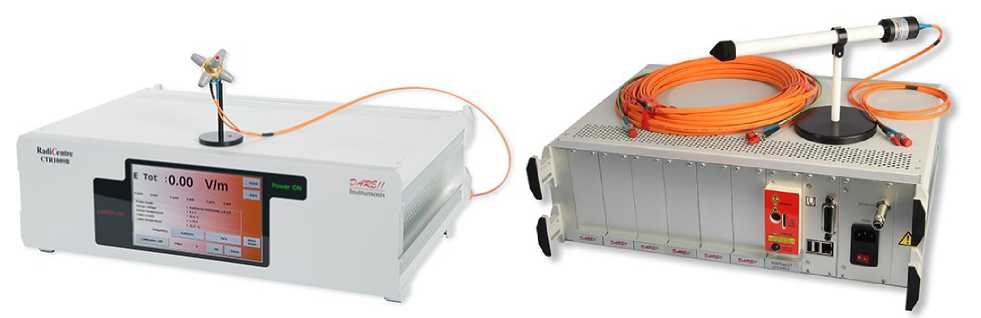

Рисунок 5 - Общий вид базового блока типа RadiCentre CTR1009BR (вид спереди и сзади)
а) вид спереди в) вид сзади
в) вид сверху
Места размещения знака утверждения типа
Рисунок 6 - Общий вид базового блока типа RadiCentre CTR1001SR

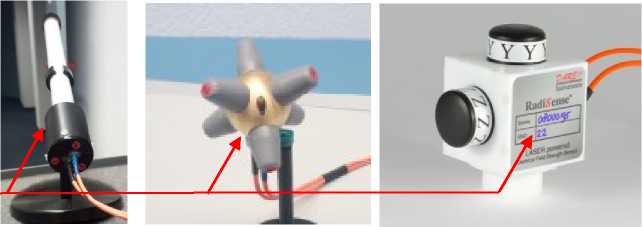

Рисунок 7 - Общий вид датчиков RadiSense с указанием мест размещения знаков утверждения
Места пломбировки от несанкционированного доступа
типа
Рисунок 8 - Общий вид датчиков RadiSense с указанием мест пломбировки от несанкционированного доступа
Программное обеспечение
Программное обеспечение (ПО) датчиков RadiSense состоит из встроенного ПО и внешнего ПО.
Встроенное ПО, реализованное в виде микропроцессорной программы, устанавливается фирмой-изготовителем датчиков RadiSense.
Встроенное ПО выполняет функцию управления параметрами питания, хранения данных калибровки, обработки результатов измерений, информационного обмена с базовым блоком.
Конструкция датчиков RadiSense исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.
Внешнее ПО устанавливается на ПК, функционирует в операционной системе семейства Windows и Linux и выполняет функции визуализации результатов измерений НЭП.
Метрологически значимая часть ПО содержится в установленной в датчики RadiSense микропроцессорной программе.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные внешнего ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
RadiMation.exe |
|
Номер версии (идентификационный номер) ПО |
не ниже Version 2016.2.10 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||
|
RSS1004BR |
RSS2010IR |
RSS2010SR |
RSS1018BR | |
|
Диапазон частот |
от 9 кГц до 4 ГГц |
от 9 кГц до 10 ГГц |
от 20 МГц до 10 ГГц |
от 30 МГц до 18 ГГц |
|
Диапазон частот с опцией #040 |
от 4 МГц до 4 ГГц |
- |
- |
- |
|
Диапазон измерений НЭП, В/м |
от 1 до 1000 |
от 1 до 750 |
от 1 до 750 |
от 1 до 600 |
Окончание таблицы 2
|
Наименование |
Значение | |||
|
характеристики |
RSS1004BR |
RSS2010IR |
RSS2010SR |
RSS1018BR |
|
Пределы допускаемой относительной погрешности измерений НЭП в диапазоне частот при выключенной коррек ции частоты, дБ: - от 9 кГц до 10 МГц | ||||
|
включ. |
±1,5 |
от -3 до +1 |
- |
- |
|
- св. 10 до 30 МГц | ||||
|
включ. |
±3,0 |
от -1,0 до +1,5 |
от -1,0 до +1,5 | |
|
- св. 30 до 100 МГц | ||||
|
включ. |
±3,0 |
от -1,0 до +1,5 |
от -1,0 до +1,5 |
от -4,0 до +1,5 |
|
- св. 100 до 1000 МГц | ||||
|
включ. |
±3,0 |
от -1,0 до +1,5 |
от -1,0 до +1,5 |
±1,5 |
|
- св. 1 до 4 ГГц включ. |
±3,0 |
от -2,0 до +3,5 |
от -2,0 до +3,5 |
±1,5 |
|
- св. 4 до 6 ГГц включ. |
- |
от -2,0 до +3,5 |
от -2,0 до +3,5 |
±1,5 |
|
- св. 6 до 10 ГГц включ. |
- |
от -2,0 до +3,5 |
от -2,0 до +3,5 |
от -4,0 до +1,5 |
|
- св. 10 до 18 ГГц включ. |
- |
- |
- |
от -4,0 до +1,5 |
|
Пределы допускаемой относительной погрешности измерений НЭП в диапазоне частот при включенной коррекции частоты, дБ: - от 9 кГц до 10 МГц | ||||
|
включ. |
- |
±1,0 |
- | |
|
- св. 10 до 30 МГц включ. |
±0,6 |
- | ||
|
- св. 30 до 100 МГц |
±1,0 |
±1,0 | ||
|
включ. |
- |
±0,6 | ||
|
- св. 100 до 1000 МГц |
±1,0 |
±1,0 | ||
|
включ. |
- |
±1,0 |
±1,0 |
- |
|
- св. 1 до 4 ГГц включ. |
- |
±1,0 |
±1,0 |
- |
|
- св. 4 до 6 ГГц включ. |
- |
±1,0 |
±1,0 |
- |
|
- св. 6 до 10 ГГц включ. |
- |
±1,0 |
±1,0 |
- |
|
- св. 10 до 18 ГГц включ. |
- |
- |
- |
- |
|
Изотропность, дБ, не более: | ||||
|
- на частоте 1 ГГ ц |
±0,25 |
±0,25 |
±0,25 |
±1,5 |
|
- на частоте 3 ГГ ц |
- |
±0,5 |
±0,5 |
- |
|
- на частоте 6 ГГ ц |
- |
±1,0 |
±1,0 |
- |
|
- на частоте 10 ГГ ц |
- |
±2,0 |
±2,0 |
- |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение | |||
|
RSS1004BR |
RSS2010IR |
RSS2010SR |
RSS1018BR | |
|
Габаритные размеры, мм, не более: - длина - ширина - высота |
53 53 53 |
49 49 49 |
49 49 49 |
280 28 28 |
|
Габаритные размеры корпуса датчика RadiSense без антенных элементов, мм, не более: - длина - ширина - высота |
40 40 40 |
25 25 25 |
25 25 25 |
280 28 22 |
|
Масса, г, не более |
100 |
65 |
65 |
95 |
|
Скорость измерения по осям X, Y, Z и в среднеквадратичном режиме, отсчет/с |
60 |
100 |
100 |
60 |
|
Время непрерывной работы, ч, не менее |
336 | |||
|
Напряжение электропитания базового блока от сети переменного тока частотой от 49 до 51 Гц, В |
от 207 до 253 | |||
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре 20 °С, %, не более - атмосферное давление, кПа |
от 15 до 25 80 от 84 до 106,7 | |||
Знак утверждения типа
наносится на титульный лист документа «Датчики лазерные напряженности электрического поля RadiSense RSS1004BR, RSS2010IR, RSS2010SR, RSS1018BR. Руководство по эксплуатации» типографским способом и на корпус датчиков RadiSense в виде наклейки.
Комплектность
Таблица 4 - Комплектность датчиков RadiSense
|
Наименование |
Обозначение |
Количество |
|
1 Датчик лазерный напряженности электрического поля RadiSense RSS1004BR (или RadiSense RSS2010IR, или RadiSense RSS2010SR, или RadiSense RSS1018BR) * |
— |
1** |
|
2 Базовый блок RadiCentre CTR1001SR (или RadiCentre CTR1004BR, или RadiCentre CTR1OO9BR) |
— |
1** |
|
3 Специализированное ПО |
RadiMation |
1 CD |
|
4 Руководство по эксплуатации |
— |
1 |
|
5 Формуляр |
— |
1 |
|
6 Методика поверки |
133-18-08 МП |
1 |
|
7 Кейс для транспортировки |
— |
1 |
|
* С несъемными ВОЛС для питания (FC/PC 200/230 мкм) и информационного взаимодействия (FSMA 200/230 мкм) * * В соответствии с условиями поставки | ||
Сведения о методиках (методах) измерений приведены в эксплуатационных документах.
Нормативные документы
ГОСТ Р 8.574-2000 ГСИ. Государственная поверочная схема для средств измерений плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц
ГОСТ Р 8.805-2012 ГСИ. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот от 0,0003 до 2500 МГц
ГОСТ 30804.4.3-2013 Совместимость технических средств электромагнитная. Устойчивость к радиочастотному электромагнитному полю. Требования и методы испытаний. (IEC 61000-4-3:2006, MOD)
Техническая документация фирмы-изготовителя
